بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
3500/62 163179-03 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
سیگنال ورودی (+/-۱۰ ولت مستقیم، ورودی/خروجی): |
از ۱۰- ولت مستقیم تا ۱۰+ ولت مستقیم |
|
سیگنال ورودی (سیگنال ۴–۲۰ میلیآمپر با سد ایمنی، ورودی/خروجی): |
۴ تا ۲۰ میلیآمپر مستقیم |
|
سیگنال ورودی (سیگنال ۴–۲۰ میلیآمپر با جداسازی عایقی، ورودی/خروجی): |
۴ تا ۲۰ میلیآمپر مستقیم |
|
توانایی تحمل ولتاژ (خروجی سیگنال ۴–۲۰ میلیآمپر با سد ایمنی، ورودی/خروجی): |
۱۳٫۶۶ ولت |
|
عایقسازی (فقط ورودی/خروجی جداسازیشده ۴–۲۰ میلیآمپر): |
500 ولت |
|
امپدانس ورودی (ورودی/خروجی ±۱۰ ولت): |
۱ مگااهم |
|
امپدانس ورودی (ورودی/خروجی سدکننده ۴–۲۰ میلیآمپر): |
50 Ω |
|
امپدانس ورودی (ورودی/خروجی جداسازیشده ۴–۲۰ میلیآمپر): |
50 Ω |
|
مصرف برق: |
۷٫۰ وات (متوسط) |
|
تغذیه خارجی ترانسدیوسر (فقط برای ورودی/خروجی سدکننده داخلی): |
+۲۴ ولت مستقیم با دقت ±۵٪ و حداکثر جریان ۲۵۰ میلیآمپر |
|
فضای رک (ماژول نظارتی): |
۱ شیار جلویی با ارتفاع کامل |
|
فضای رک (ماژول ورودی/خروجی): |
یک شیار عقبی با ارتفاع کامل |
|
دمای کاری (ورودی/خروجی داخلی/خارجی): |
۳۰- تا ۶۵+ درجه سانتیگراد |
|
دمای کاری (ورودی/خروجی داخلی با سد ایمنی): |
۰ تا ۶۵+ درجه سانتیگراد |
|
دمای ذخیره سازی: |
-40°C تا +85°C |
|
رطوبت: |
۹۵٪ غیرمتراکمشونده |
|
ابعاد: |
۲٫۵×۲۵٫۲×۲۴ سانتیمتر |
|
وزن: |
0.8کیلوگرم |
توضیحات

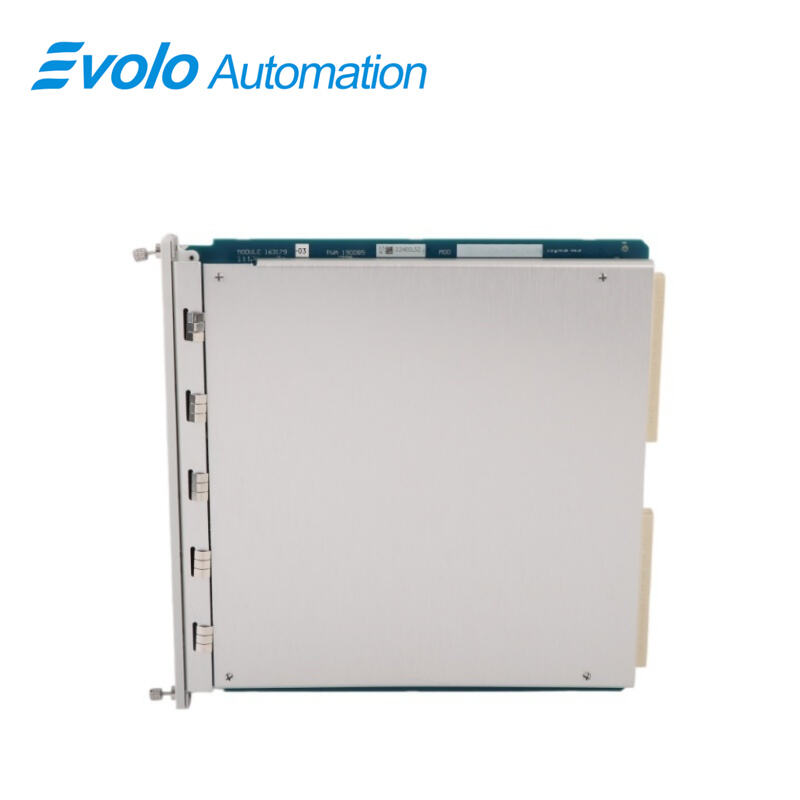

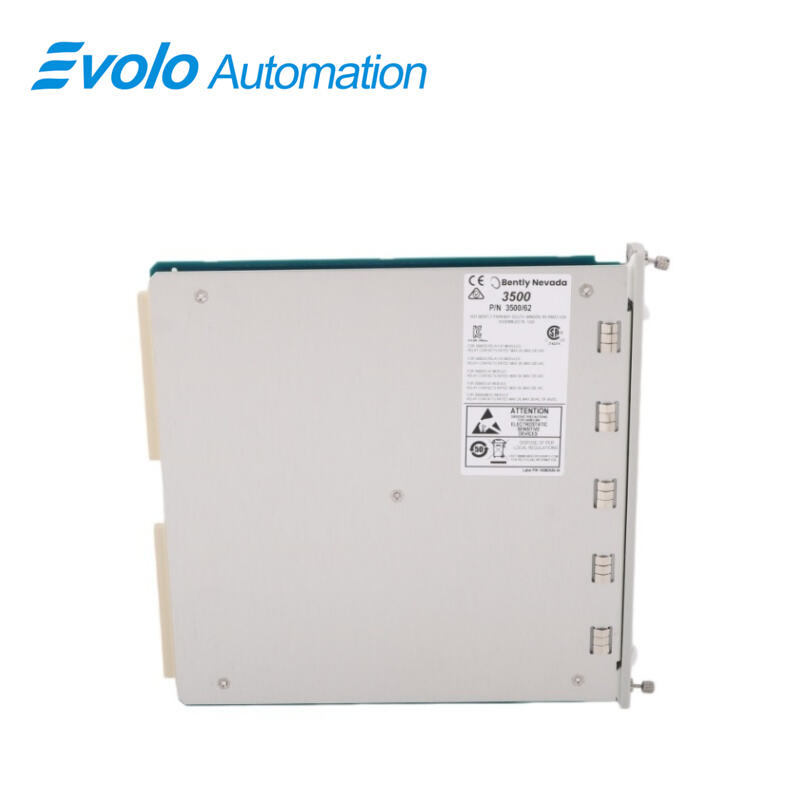

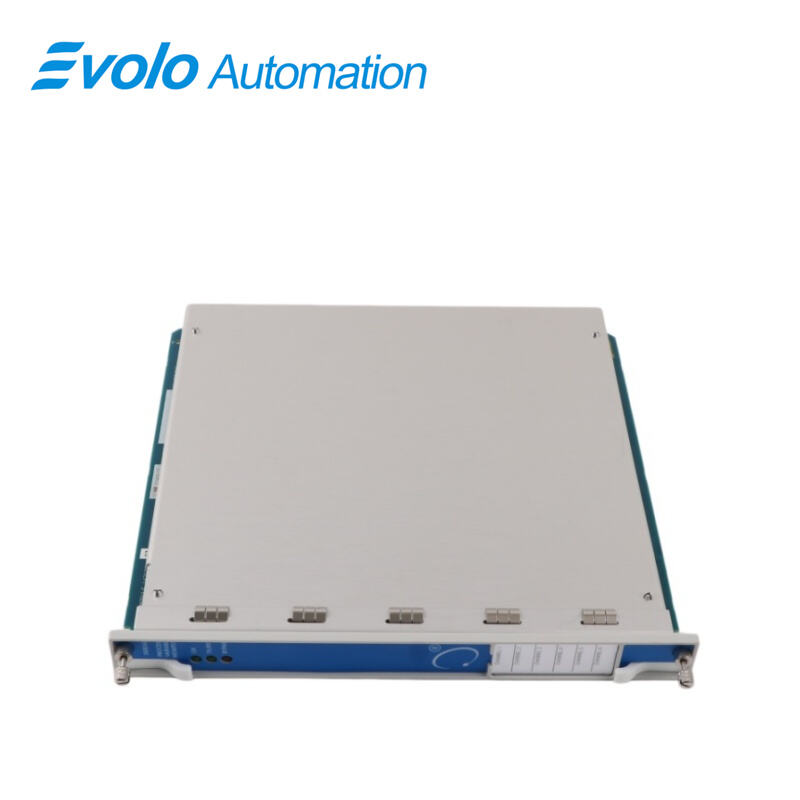

The Bently Nevada 3500/62 163179-03مانیتور متغیر فرآیندی ماژول اتوماسیون ۶ کانالهای است که برای اندازهگیری پیوسته پارامترهای حیاتی فرآیند — مانند فشار، دبی، دما و سطح — طراحی شده است. هر کدام از 3500/62 163179-03 ورودیهای ولتاژ ±۱۰ ولت مستقیم یا سیگنالهای جریان ۴ تا ۲۰ میلیآمپر را میپذیرد، از جمله ورودی/خروجی با سد ایمنی عزلشده و ایمن از نظر ذاتی. با امپدانس ورودی ۱ مگااهم برای ولتاژ و ۵۰ اهم برای جریان، 3500/62 163179-03تضمین میکند که شرایط سیگنال با دقت بالا انجام شود. این نمایشگر دقتی معادل ±۰٫۳۳٪ از محدودهٔ کامل را در گسترهٔ حداکثری ۲۰٬۰۰۰ واحد ارائه میدهد و از تأخیرهای قابل برنامهریزی برای هشدار و خطر پشتیبانی میکند. این دستگاه در دمای کاری از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد عمل میکند، 3500/62 163179-03دارای عزل ۵۰۰ ولت برای ورودی/خروجیهای جداشده، تغذیه خارجی ترانسدیوسر +۲۴ ولت جریان مستقیم برای ورودیهای با سد (باریِر)، و مصرف توانی معادل ۷ وات است. این دستگاه قابل نصب در رک است و برای بخش جلویی (نمایشگر) و بخش عقبی (ورودی/خروجی) از شکافهای تمامارتفاع استفاده میکند، 3500/62 163179-03دارای LEDهای صفحهٔ جلویی برای نمایش وضعیت «OK»، «TX/RX» و «Bypass» است. با استفاده از نرمافزار پیکربندی رک ۳۵۰۰، 3500/62 163179-03اندازهگیریهای ولتاژ یا جریان را انجام میدهد و کنترل اتوماسیون و محافظت را فراهم میسازد. در پیکربندیهای TMR، سه ماژول مجاور 3500/62 163179-03 از روش رأیگیری دوتایی (Dual Voting) بهره میبرند تا نظارت دقیق بر فرآیند و ایمنی ماشین حفظ شود.
کاربردها
پایش فشار و دبی در فرآیندهای صنعتی
The 3500/62 163179-03 ورودیهای ±۱۰ ولت جریان مستقیم یا ۴–۲۰ میلیآمپر را میپذیرد و بهصورت مداوم فشار و دبی را در پمپها، کمپرسورها و لولهکشیها اندازهگیری میکند. تأخیرهای قابل برنامهریزی برای هشدار و خطر به اپراتورها اجازه میدهد تا در بازهٔ زمانی ۱ تا ۶۰ ثانیه به انحرافات واکنش نشان دهند.
دماي ريل در ماشينآلات حساس
با استفاده از سیگنالهای جریان ۴–۲۰ میلیآمپر عایقبندیشده یا ورودی/خروجی با مانع ایمنی (Barrier I/O)، 3500/62 163179-03 دما را در توربینها، مبدلهای حرارتی یا راکتورها پایش میکند. امپدانس ورودی ۵۰ اهم برای سیگنالهای جریان، اندازهگیریهای دقیقی را تضمین میکند و امکان تنظیمات دقیق فرآیند را فراهم میسازد.
اندازهگیری سطح مایع در مخازن و تانکها
The 3500/62 163179-03 با شرایطدهی سیگنالهای ولتاژ یا جریان دریافتی از ترانسدوسورها، پایش سطح در تانکها و ظروف را ارائه میدهد. منبع تغذیه خارجی +۲۴ ولت مستقیمجریان برای ورودی/خروجی با مانع ایمنی (Barrier I/O) از ترانسدوسورهای ذاتاً ایمن در مناطق خطرناک پشتیبانی میکند.
ادغام با سیستمهای کنترل خودکار
The 3500/62 163179-03 از طریق ماژولهای ورودی/خروجی نصبشده روی رک (Rack-mounted I/O modules) و LEDهای صفحهنمایش جلویی برای نشاندادن وضعیت «OK»، «TX/RX» و «Bypass» ارتباط برقرار میکند و دادههای لحظهای را برای سیستمهای اتوماسیون و نرمافزارهای کنترلی فراهم میسازد.
مشخصات
|
تأخیر هشدار: |
۱ تا ۶۰ ثانیه با افزایش ۱ ثانیهای |
|
تأخیر خطر: |
۱ تا ۶۰ ثانیه با فواصل ۰٫۵ ثانیهای |
|
دقت: |
±۰٫۳۳٪ از محدوده کامل (معمول)، ±۱٪ حداکثر |
|
محدوده کامل: |
حداکثر ۲۰۰۰۰ واحد در طول دامنه ورودی |
|
حداقل دامنه ورودی ولتاژ: |
2 ولت |
|
LED پنل جلویی (OK): |
نشاندهنده عملکرد عادی |
|
LED پنل جلویی (TX/RX): |
نشاندهنده ارتباط رک |
|
LED پنل جلویی (Bypass): |
نشانگر حالت دور زدن |
مزیت رقابتی
پردازش سیگنال با دقت بالا
The 3500/62 163179-03 دقتی معادل ±۰٫۳۳٪ از محدوده کامل (بهصورت معمول) و محدوده اندازهگیری تا ۲۰٬۰۰۰ واحد ارائه میدهد که تشخیص دقیق تغییرات حیاتی فرآیند را تضمین میکند.
پشتیبانی از ورودیهای ذاتاً ایمن و جداشده
با جداسازی ۵۰۰ ولت و ورودی/خروجی سدکننده با تغذیه +۲۴ ولت مستقیم، 3500/62 163179-03 اجراي ایمن عملیات را در مناطق خطرناک امکانپذیر میسازد، در عین حال اندازهگیری دقیق جریان را حفظ میکند.
پاسخ سریع با تأخیرهای قابل برنامهریزی
اپراتورها میتوانند تأخیرهای هشدار (۱ تا ۶۰ ثانیه) و تأخیرهای خطر (۱ تا ۶۰ ثانیه با افزایش ۰٫۵ ثانیهای) را تنظیم کنند تا به شرایط غیرطبیعی فرآیند بهسرعت واکنش نشان دهند.
پیکربندی سهگانه مدولار با قابلیت اطمینان بالا (TMR)
هنگام نصب در پیکربندی TMR، سه 3500/62 163179-03 مانیتورها از منطق رأیگیری دوگانه استفاده میکنند تا از خرابیهای تکنقطهای جلوگیری کنند و حفاظت از فرآیند را بدون وقفهای در عملیات تضمین نمایند.
