بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
3500/60 163179-01 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
سیگنالهای ورودی |
پذیرش سیگنالهای ترانسدیوسر RTD یا TC از ۱ تا ۶ عدد |
|
مقاومت ورودی |
بیشتر از ۱۰ مگاوات برای هر ورودی سیمی. |
|
ترانسدیوسرها |
ماژولهای ورودی/خروجی TC عایقشده دارای عایقبندی ۲۵۰ ولت مستقیم بین کانالها هستند. |
|
سازگاری ولتاژ (خروجی جریان) |
محدوده ۰ تا +۱۲ ولت مستقیم در سراسر بار. مقاومت بار از ۰ تا ۶۰۰ اهم است. |
|
وضوح |
۰٫۳۶۶۲ میکروآمپر به ازای هر بیت با خطای ±۰٫۱۵٪ در دمای اتاق و خطای ±۰٫۴٪ در محدوده دمایی. |
|
تنظیم سیگنال |
محدوده کامل اندازهگیری برای هر کانال از طریق نرمافزار پیکربندی ۳۵۰۰ در محل تنظیم میشود. هیچ نیازی به کالیبراسیون نیست. |
|
دماي عملکرد |
از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد (از ۲۲- درجه فارنهایت تا ۱۵۰+ درجه فارنهایت) هنگام استفاده با ماژولهای ورودی/خروجی داخلی/خارجی/اتمام خط (Termination). |
|
ابعاد: |
۲٫۵×۲۵٫۲×۲۴ سانتیمتر |
|
وزن: |
0.8کیلوگرم |
توضیحات

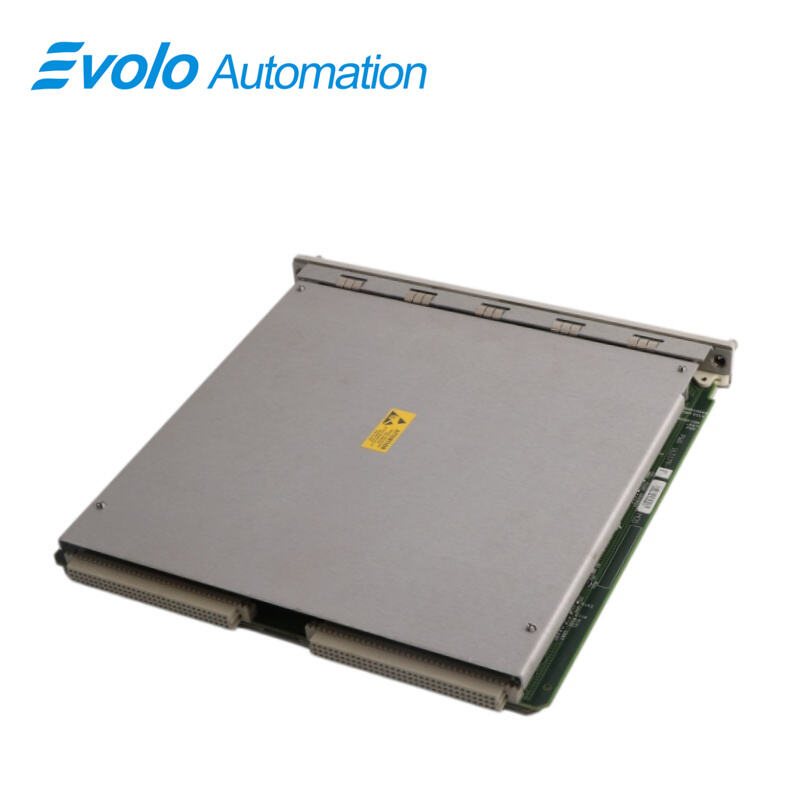

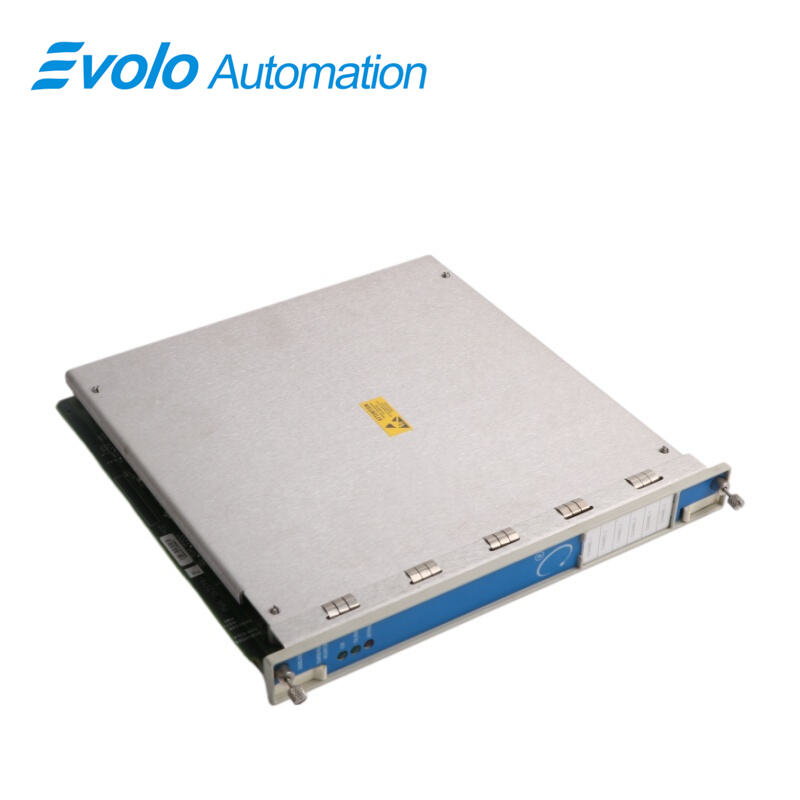

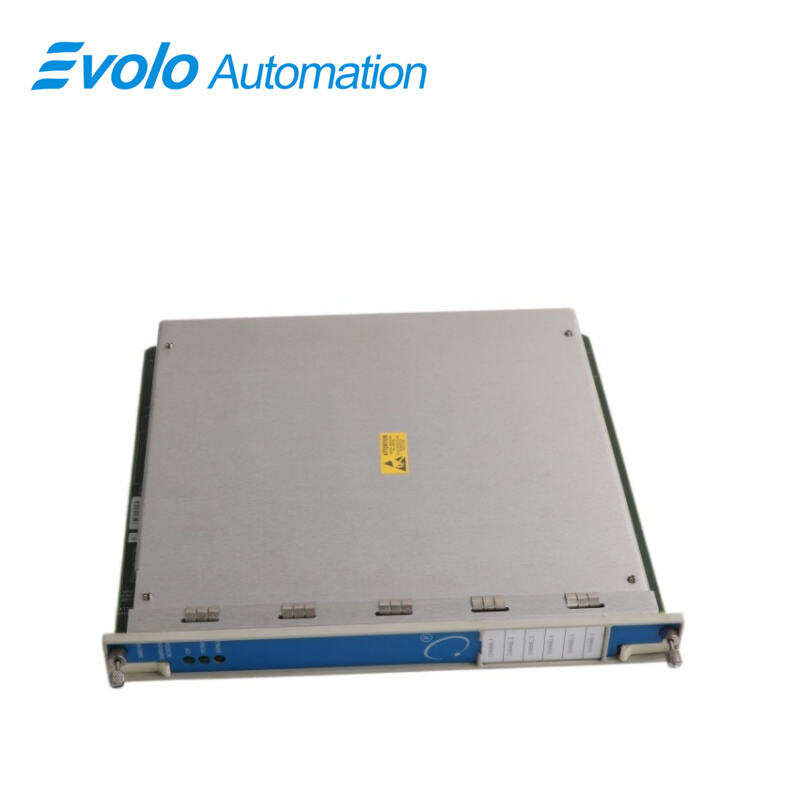

مانیتور دماي 3500/60 163179-01 یک مانیتور دمای شش کاناله است که در سیستمهای اتوماسیون صنعتی و سیستمهای کنترل توربین به کار میرود. مانیتور دماي 3500/60 163179-01 ورودیهای ۱ تا ۶ عدد RTD یا TC را پذیرا است و امپدانس ورودی آن بیش از ۱۰ مگااهم در هر سیم میباشد. این ماژول از ورودی/خروجیهای TC عایقشده پشتیبانی میکند که دارای عایقبندی کانالی ۲۵۰ ولت جریان مستقیم است و خروجیهای رکوردر +۴ تا ۲۰ میلیآمپر را با نسبتی متناسب با محدودهٔ تماممقیاس ارائه میدهد (بار ۰ تا ۶۰۰ اهم، ولتاژ انطباق ۰ تا ۱۲ ولت جریان مستقیم).
مانیتور دماي 3500/60 163179-01 دقت ۱ درجهٔ سانتیگراد را برای RTDها و TCها و دقت خروجی جریان ۰٫۳۶۶۲ میکروآمپر در هر بیت (±۰٫۱۵٪ در دمای ۲۵ درجهٔ سانتیگراد) ارائه میدهد. جریان تحریک RTD برابر با ۹۲۵ میکروآمپر ±۱۵ میکروآمپر در دمای ۲۵ درجهٔ سانتیگراد است. محدودهٔ دمایی کاری از ۳۰- درجهٔ سانتیگراد تا ۶۵+ درجهٔ سانتیگراد با ماژولهای استاندارد ورودی/خروجی است. این ماژول در یک شیار پشتی رک (Rack) با ارتفاع کامل نصب میشود. مانیتور دماي 3500/60 163179-01 از طریق نرمافزار ۳۵۰۰ و بدون کالیبراسیون در محل پیکربندی میشود و امکان پردازش مستقیم سیگنال دمایی را در سیستمهای نظارت خودکار فراهم میکند.
کاربردها
نظارت بر دمای یاتاقان توربین
مانیتور دماي 3500/60 163179-01 تا ۶ ورودی RTD را با جریان تحریک ۹۲۵ میکروآمپر و وضوح ۱ درجه سانتیگراد متصل میکند. با دقت ±۳ درجه سانتیگراد در دمای ۲۵ درجه سانتیگراد و امپدانس ورودی بیش از ۱۰ مگااهم، مانیتور دماي 3500/60 163179-01 دمای فلز یاتاقان را اندازهگیری کرده و هشدارهای رک را در صورت عبور از حد مجاز فعال میکند.
پیگیری دمای پیچشهای ژنراتور
با جداسازی کانالها تا ۲۵۰ ولت جریان مستقیم، مانیتور دماي 3500/60 163179-01 مدارهای ترموکوپل را در مناطق با ولتاژ بالا از هم جدا میکند. هر کانال سیگنال ۴ تا ۲۰ میلیآمپر را در محدوده انطباق ۰ تا ۱۲ ولت جریان مستقیم برای بارهای ۰ تا ۶۰۰ اهم خروجی میدهد. با وضوح ۰٫۳۶۶۲ میکروآمپر در هر بیت، مانیتور دماي 3500/60 163179-01 سیگنالهای متناسب را به سیستمهای DCS ارسال میکند.
نظارت بر دمای پوسته کمپرسور در واحدهای پتروشیمی
در محدوده دمایی ۳۰- تا ۶۵+ درجه سانتیگراد کار میکند، مانیتور دماي 3500/60 163179-01 در کابینتهای بیرونی نصب میشود و تا شش نقطه دمایی را بهطور همزمان پردازش میکند. محدوده کامل قابل برنامهریزی از طریق نرمافزار پیکربندی امکان مانیتور دماي 3500/60 163179-01 تطبیق حدود هشدار با محدودههای دمای فرآیند را بدون نیاز به کالیبراسیون دستی فراهم میکند.
مشخصات
|
نیازهای فضای رک |
۱ شیار عقب با ارتفاع کامل. |
|
ماژول ورودی/خروجی سد داخلی |
به برگه مشخصات سد داخلی ۳۵۰۰ مراجعه کنید شماره قطعه ۱۴۱۴۹۵-۰۱) در صورت انتخاب گزینه سد داخلی است. |
|
مقدار منبع جریان RTD |
۹۲۵ ±۱۵ میلیآمپر در دمای ۲۵° سانتیگراد به ازای هر ترانسدیوسر (منبع تغذیه تکی برای RTD چهارسیمه و دو منبع تغذیه برای RTD سهسیمه). |
|
ثبتکننده |
۴+ تا ۲۰+ میلیآمپر. مقادیر متناسب با مقیاس کامل نظارت هستند. مقادیر ثبتکنندهٔ جداگانه برای هر کانال ارائه شدهاند. عملکرد نظارت تحت تأثیر اتصال کوتاه در خروجیهای ثبتکننده قرار نمیگیرد. |
|
سازگاری ولتاژ (خروجی جریان) |
محدوده ۰ تا +۱۲ ولت مستقیم در سراسر بار. مقاومت بار از ۰ تا ۶۰۰ اهم است. |
|
وضوح |
۰٫۳۶۶۲ میکروآمپر به ازای هر بیت با خطای ±۰٫۱۵٪ در دمای اتاق و خطای ±۰٫۴٪ در محدوده دمایی. |
|
RTDها و ترموکوپلها (به جز RTDهای مسی ۱۰ وات) — وضوح |
1درجه سانتی گراد یا ۱ °F |
|
دقت (پایاندهی داخلی غیرمجاز) ） |
رک دیواره: ±۳ درجه سانتیگراد در دمای ۲۵ درجه سانتیگراد (±۵٫۴ درجه فارنهایت در دمای ۷۷ درجه فارنهایت) ；رک استاندارد: ±۳ درجه سانتیگراد در دمای ۲۵ درجه سانتیگراد (±۵٫۴ درجه فارنهایت در دمای ۷۷ درجه فارنهایت). |
مزیت رقابتی
فضای رک را ذخیره کنید با شش کانال
مانیتور دماي 3500/60 163179-01 شش ورودی دما را در یک شیار کامل ارتفاع (full-height) پردازش میکند و در مقایسه با ماژولهای تککاناله متعدد، فضای کابینت را کاهش میدهد.
خروجی آنالوگ دقیق ارائه دهید
با خطای ±۰٫۱۵٪ در دمای ۲۵ °C و ±۰٫۴٪ در سراسر محدوده دمایی، مانیتور دماي 3500/60 163179-01 خروجی دقیق ۴–۲۰ میلیآمپر ارائه میدهد، در حالی که نظارت داخلی حتی در صورت اتصال کوتاه خروجیهای ثبتکننده نیز ادامه مییابد.
در محیطهای پرولتاژ، عزل بالا را پشتیبانی کنید
عزل کانال ۲۵۰ ولت جریان مستقیم (Vdc) در مانیتور دماي 3500/60 163179-01 انتقال ولتاژ بین ورودیهای ترموکوپل را جلوگیری میکند و نصب آن را در مجاورت ژنراتورها و موتورهای بزرگ بدون نیاز به ماژولهای عزل خارجی اضافی امکانپذیر میسازد.
