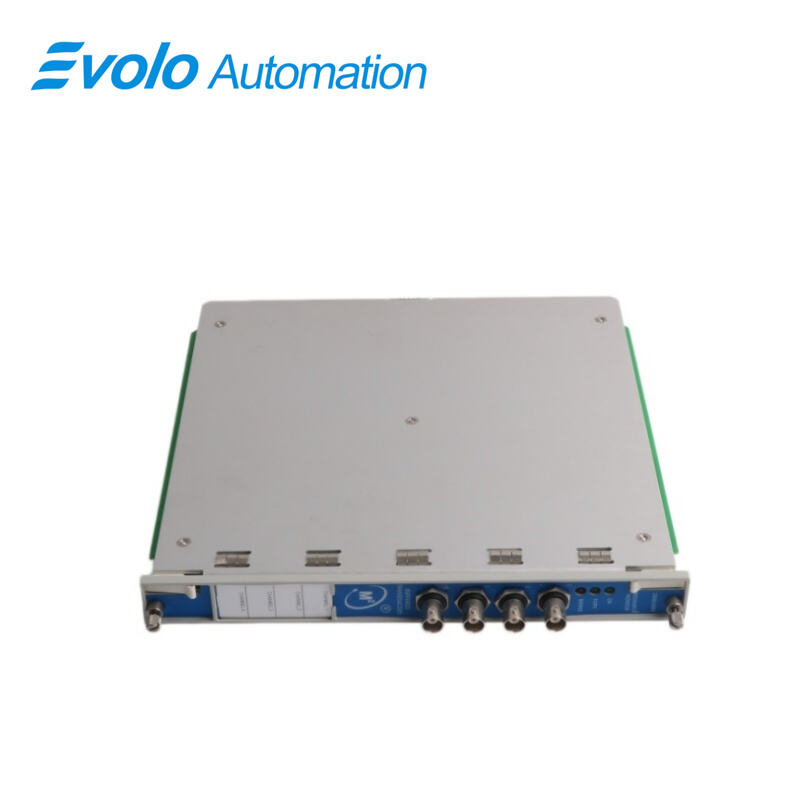

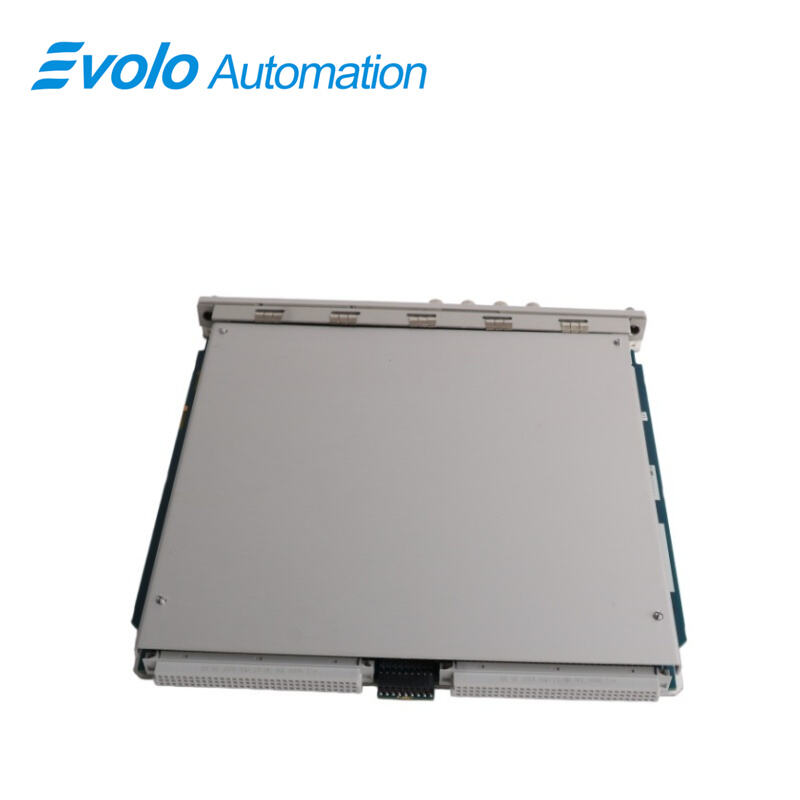

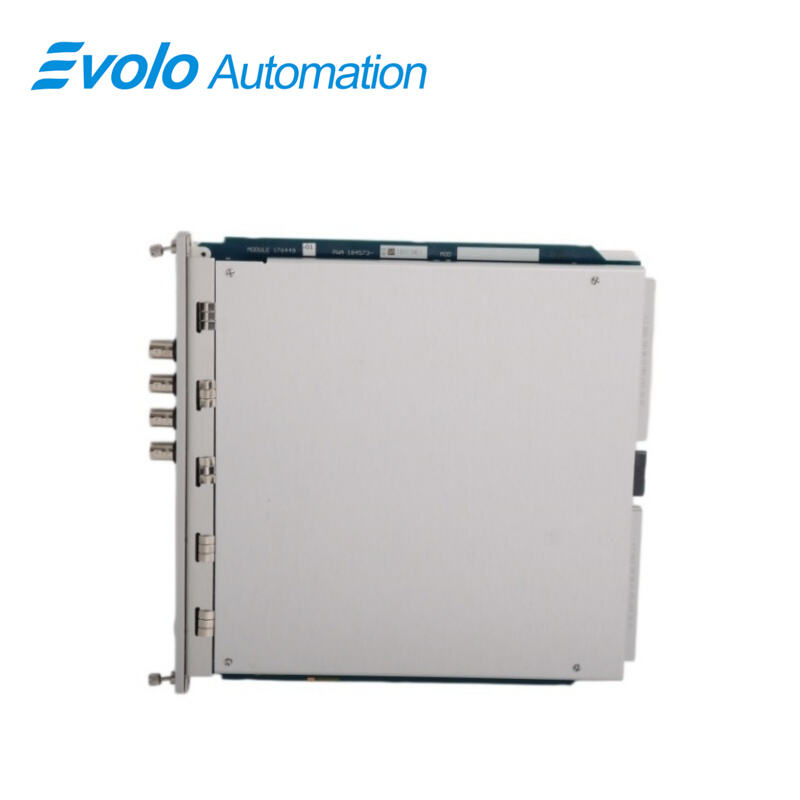

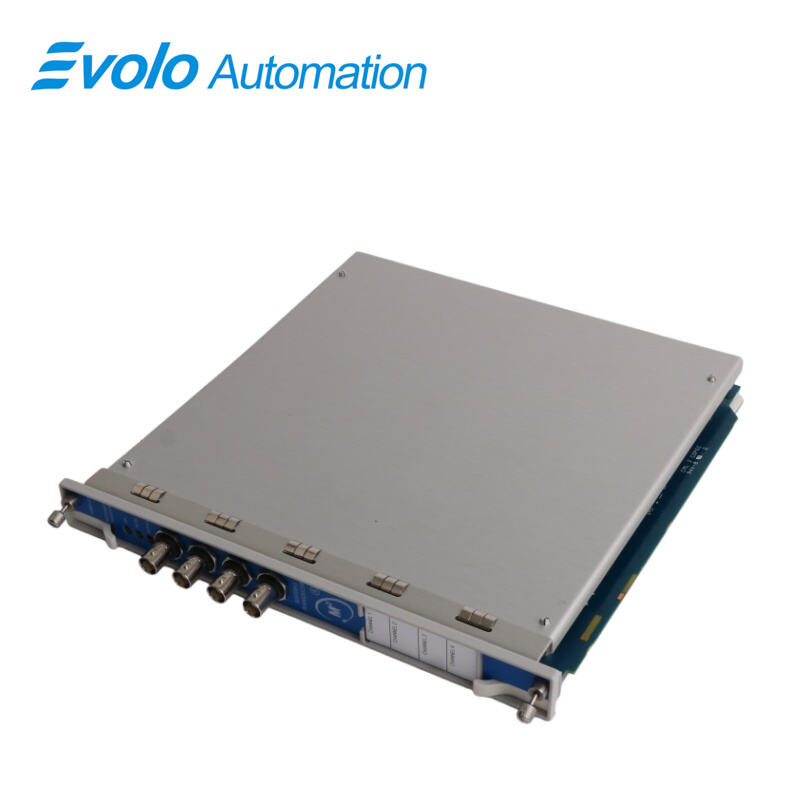

مانیتور پروکسیمیتور 3500/40M

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	۳۵۰۰/۴۰M
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

The مانیتور پروکسیمیتور 3500/40M یک ماژول چهارکاناله برای نظارت بر ارتعاش و موقعیت در رک‌های اتوماسیون بنتلی نِوادا™ ۳۵۰۰ است. این ماژول مانیتور پروکسیمیتور 3500/40M ورودی‌های ترانسدیوسر نزدیک‌سنج را برای ۱ تا ۴ کانال دریافت کرده و سیگنال‌ها را برای اندازه‌گیری ارتعاش شعاعی، موقعیت پیشران، انبساط تفاضلی، غیرمرکزیت و اندازه‌گیری‌های REBAM پردازش می‌کند. هر کانال از مانیتور پروکسیمیتور 3500/40M مقادیر لحظه‌ای را با مقادیر تعیین‌شده توسط کاربر برای هشدار (Alert) و خطر (Danger) مقایسه کرده و خروجی‌های هشدار و قطع خودکار را فعال می‌سازد.

The مانیتور پروکسیمیتور 3500/40M با مصرف توان معمولی ۷٫۷ وات کار می‌کند و در یک شیار عقبی با ارتفاع کامل جای می‌گیرد. گزینه‌های حساسیت شامل ۳٫۹۴ میلی‌ولت بر میکرومتر (۱۰۰ میلی‌ولت بر میل) یا ۷٫۸۷ میلی‌ولت بر میکرومتر (۲۰۰ میلی‌ولت بر میل) هستند که امکان مقیاس‌بندی دقیق جابجایی را فراهم می‌کنند. دقت دامنه در حدود ±۰٫۳۳٪ از محدوده کامل (معمولی) و حداکثر ±۱٪ است و خطای فاز تا ۳ درجه می‌رسد. پاسخ فرکانسی توسط کاربر قابل برنامه‌ریزی است و بسته به انتخاب فیلتر از ۰٫۰۰۲ هرتز تا ۸۶۷۸ هرتز متغیر است و تحلیل‌های روتور، شکستگی (spike)، شکاف (gap) و بردار ۱X را پشتیبانی می‌کند. محدوده کاری از ۳۰- درجه سانتی‌گراد تا ۶۵+ درجه سانتی‌گراد و رطوبت غیراجمالی ۹۵٪ امکان ارائه محافظت مداوم از ماشین و نظارت خودکار بر شرایط را در سیستم‌های کنترل توربین و کمپرسور فراهم می‌کند. مانیتور پروکسیمیتور 3500/40M برای ارائه محافظت مداوم از ماشین و نظارت خودکار بر شرایط در سیستم‌های کنترل توربین و کمپرسور.

کاربردها

اندازه‌گیری ارتعاش شعاعی در محدوده فرکانسی ۰٫۱۰۸ هرتز تا ۲۲۲۱ هرتز برای محافظت از روتور

The مانیتور پروکسیمیتور 3500/40M تا چهار ورودی پروب نزدیکی را می‌پذیرد و ارتعاش شعاعی را با پاسخ فیلتر روتور قابل برنامه‌ریزی در محدوده فرکانسی ۰٫۱۰۸ هرتز تا ۲۲۲۱ هرتز پردازش می‌کند. با گزینه‌های حساسیت ۳٫۹۴ میلی‌ولت بر میکرومتر یا ۷٫۸۷ میلی‌ولت بر میکرومتر، مانیتور پروکسیمیتور 3500/40M جابجایی شفت را به سیگنال‌های ولتاژ دقیق تبدیل می‌کند. دقت دامنه در حدود ±۰٫۳۳٪ از مقیاس کامل (مقدار ن typical) امکان فعال‌سازی خروجی‌های هشدار را فراهم می‌کند، زمانی که ارتعاش از آستانه‌های میکرومتری تعیین‌شده در سیستم‌های اتوماسیون توربین و کمپرسور فراتر رود. مانیتور پروکسیمیتور 3500/40M برای فعال‌سازی خروجی‌های هشدار زمانی که ارتعاش از آستانه‌های میکرومتری تعیین‌شده در سیستم‌های اتوماسیون توربین و کمپرسور فراتر رود.

پایش موقعیت نیروی هل دهنده با دقت ±۱ درصد از مقیاس کامل

The مانیتور پروکسیمیتور 3500/40M جابجایی محوری را با مقیاس‌بندی ۳٫۹۴ میلی‌ولت بر میکرومتر یا ۷٫۸۷ میلی‌ولت بر میکرومتر اندازه‌گیری کرده و مقادیر را با نقاط تنظیم‌شده قابل برنامه‌ریزی هشدار و خطر مقایسه می‌کند. دقت نقطه تنظیم هشدار در حدود ۰٫۱۳٪ از مقدار مورد نظر، امکان فعال‌سازی منطق خاموش‌سازی را قبل از رسیدن جابجایی نیروی هل دهنده به محدودیت‌های مکانیکی فراهم می‌کند. مانیتور پروکسیمیتور 3500/40M برای فعال‌سازی منطق خاموش‌سازی پیش از اینکه جابجایی نیروی هل دهنده به محدودیت‌های مکانیکی برسد.

تشخیص غیرمحوری شفت و فاز برداری ۱X در محدوده ±۳ درجه

The مانیتور پروکسیمیتور 3500/40M محاسبات برداری ۱X و ۲X را با خطای فاز حداکثر ۳ درجه انجام می‌دهد. برای ماشین‌هایی با سرعت کمتر از ۳۰۰۰۰ دور در دقیقه (cpm)، دقت عدم وجود مؤلفه ۱X برابر ±۳٪ است که امکان شناسایی شرایط عدم تعادل یا نامنظم‌بودن را فراهم کرده و خروجی‌های محافظت خودکار را فعال می‌کند. مانیتور پروکسیمیتور 3500/40M برای شناسایی شرایط عدم تعادل یا نامنظم‌بودن و فعال‌سازی خروجی‌های محافظت خودکار.

پیگیری انبساط تفاضلی با پاسخ شکاف تا ۰٫۰۰۲ هرتز

با پاسخ فرکانسی شکاف قابل برنامه‌ریزی از ۰٫۰۰۲ هرتز تا ۱٫۰ هرتز، مانیتور پروکسیمیتور 3500/40M رشد حرارتی آهسته در توربین‌ها را ثبت می‌کند. مانیتور پروکسیمیتور 3500/40M این دستگاه سیگنال‌های فرکانس پایین را پردازش کرده و رله‌های هشدار را فعال می‌سازد زمانی که گسترش پوسته به نسبت روتور به حد مشخص‌شده نزدیک می‌شود.

مشخصات

مزیت رقابتی

پردازش چهار کانال با بار توان رک ۷٫۷ وات

The مانیتور پروکسیمیتور 3500/40M چهار کانال اندازه‌گیری مستقل را پردازش می‌کند و معمولاً ۷٫۷ وات توان مصرف می‌کند؛ بنابراین تراکم بالاتری از کانال‌ها در هر رک ۳۵۰۰ بدون تجاوز از بودجه توان امکان‌پذیر است.

فیلترهای فرکانسی قابل برنامه‌ریزی از ۰٫۰۰۲ هرتز تا ۸۶۷۸ هرتز را فراهم می‌کند

The مانیتور پروکسیمیتور 3500/40M پاسخ به ضربه‌های فرکانسی تا ۸۶۷۸ هرتز و پاسخ فرکانس پایین شکاف تا ۰٫۰۰۲ هرتز را پشتیبانی می‌کند و هم رویدادهای گذرا با سرعت بالا و هم جابجایی آهسته شفت را در یک ماژول پوشش می‌دهد.

دقت دامنه ±۰٫۳۳ درصد را برای ماشین‌آلات حیاتی فراهم می‌کند

با دقت معمولی ±۰٫۳۳ درصد در مقیاس کامل و حداکثر ±۱ درصد، مانیتور پروکسیمیتور 3500/40M داده‌های دقیق جابجایی را به مدارهای خاموش‌سازی خودکار و نرم‌افزارهای نظارتی ارائه می‌دهد.

کار در دمای ۳۰- تا ۶۵+ درجه سانتی‌گراد (کابینت‌های صنعتی)

The مانیتور پروکسیمیتور 3500/40M عملکرد در محدوده دمای ۳۰- تا ۶۵+ درجه سانتی‌گراد و رطوبت غیرمتراکم ۹۵٪، که امکان نصب در پوشش‌های توربین و ایستگاه‌های فشرده‌ساز بیرونی را در شرایط محیطی متغیر فراهم می‌کند.
