مرور کلی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
۳۵۰۰/۱۵ ۱۰۶M۱۰۸۱-۰۱ |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
نوع قدرت |
جریان متناوب جهانی |
|
توضیحات |
از منبع تغذیه AC جهانی و ماژول ورودی تغذیه AC جهانی (PIM) استفاده میکند |
|
ولتاژ ورودی |
۱۱۰ تا ۲۲۰ ولت AC اسمی |
|
ولتاژ مناطق غیرخطرناک |
۸۵ تا ۲۶۴ ولت AC مؤثر |
|
ولتاژ مناطق خطرناک |
۸۵ تا ۲۵۰ ولت AC مؤثر، ۱۲۰ تا ۳۷۳ ولت AC پیک |
|
فرکانس ورودی |
۴۷ تا ۶۳ هرتز |
|
محافظت در برابر خارج شدن از محدوده |
کمبود ولتاژ به منبع تغذیه یا ماژول توان ورودی-خروجی (PIM) آسیبی نمیرساند؛ اما افزایش ولتاژ باعث پُر شدن فیوز در ماژول توان ورودی-خروجی (PIM) میشود |
|
جریان کشیدهشده توسط رک کامل |
حداکثر ۲٫۸ آمپر مؤثر |
|
نیازمندیهای فضای رک برای ماژول منبع تغذیه |
دو شیار با ارتفاع نیمهبلند در سمت چپ رک؛ هر دو شیار قادر به جایگذاری یک منبع تغذیه برای اطمینان از پشتیبانی (Redundancy) هستند |
|
نیازمندیهای فضای رک برای ماژول ورودی برق |
ماژول ویژه با ارتفاع نیمهبلند که دقیقاً پشت منبع تغذیه مربوطه قرار گرفته است |
|
ابعاد: |
۲٫۵×۱۲×۱۲ سانتیمتر |
|
وزن: |
0.32کیلوگرم |
توضیحات

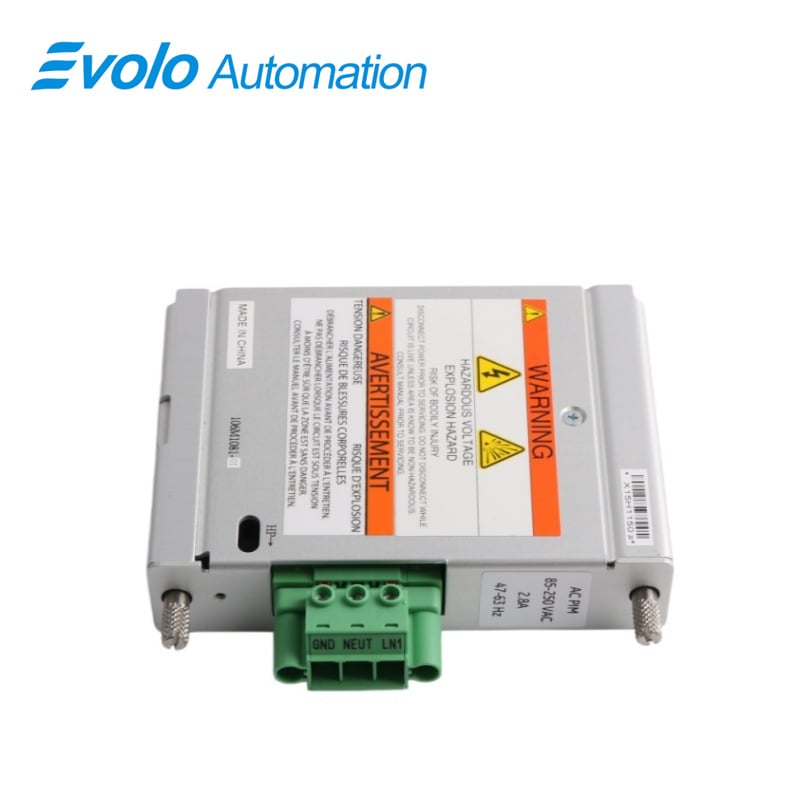

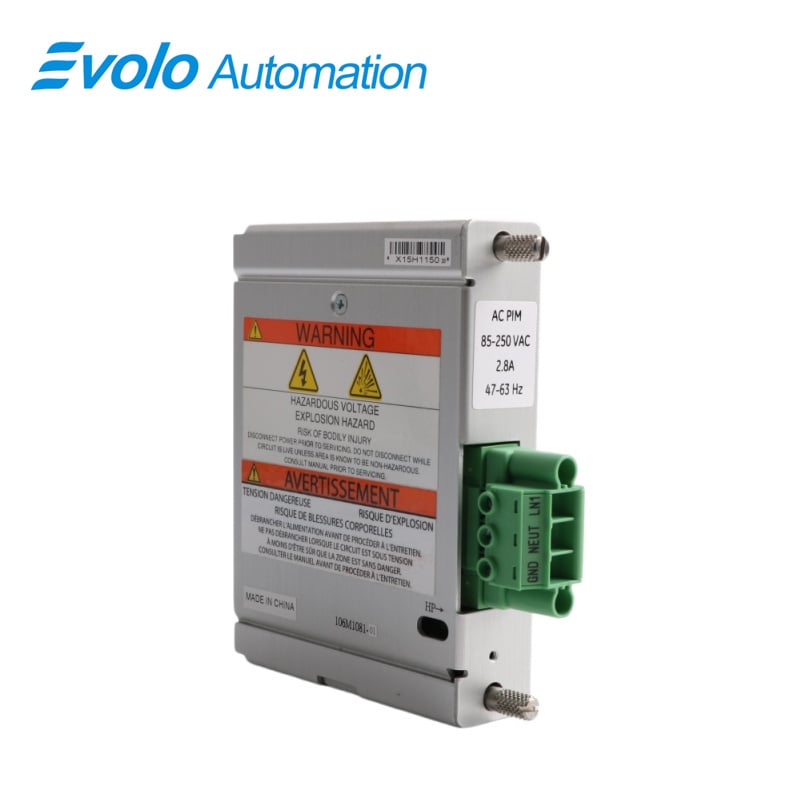

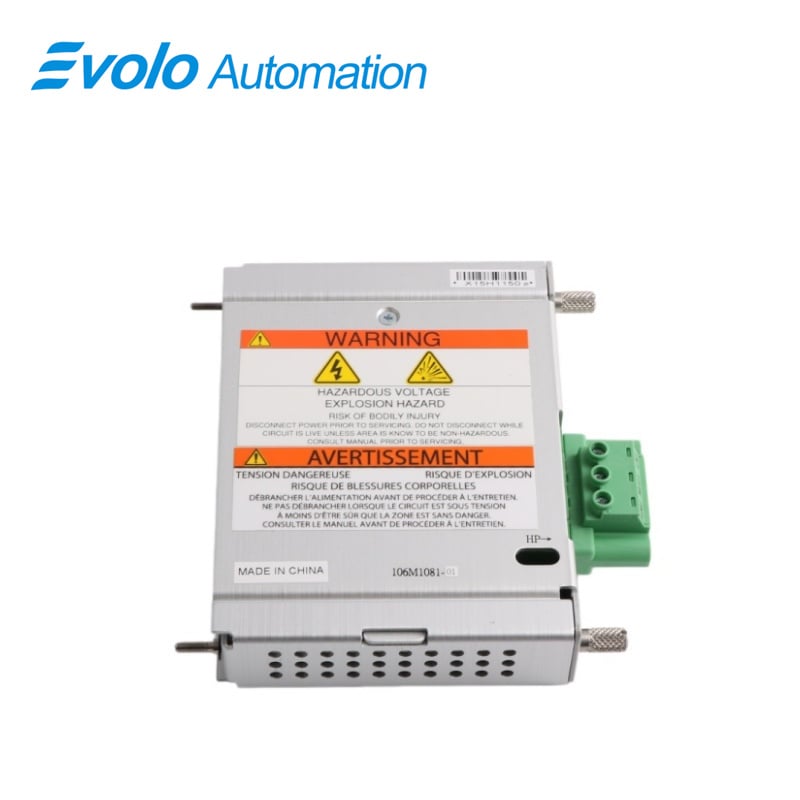

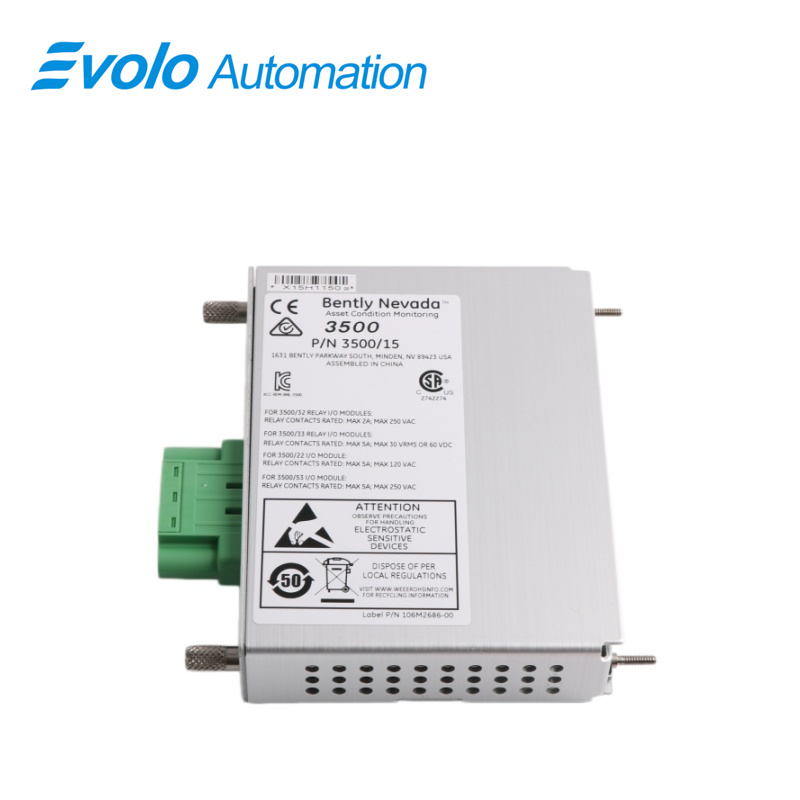

The ماژول ورودی توان متناوب جهانی 3500/15 106M1081-01 ورودی AC با دامنه گستردهای را برای منابع تغذیه سری ۳۵۰۰ فراهم میکند و امکان پشتیبانی از ولتاژهای ۸۵ تا ۲۶۴ ولت AC را در مناطق غیرخطرناک و ۸۵ تا ۲۵۰ ولت AC مؤثر (rms) (معادل ۱۲۰ تا ۳۷۳ ولت AC پیک) را در مناطق خطرناک فراهم میسازد. این ماژول، ماژول ورودی توان متناوب جهانی 3500/15 106M1081-01 به شیارهای ویژه با ارتفاع نیمهبلند در سمت چپ رک متصل میشود و تا حداکثر ۲٫۸ آمپر مؤثر (rms) را به یک رک کامل ماژول ۳۵۰۰ تأمین میکند. فرکانس ورودی بین ۴۷ تا ۶۳ هرتز است و رویدادهای کاهش ولتاژ یا افزایش ولتاژ بهصورت ایمن از طریق محافظت فیوز مدیریت میشوند. دامنه دمای عملیاتی از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد و دمای نگهداری از ۴۰- درجه سانتیگراد تا ۸۵+ درجه سانتیگراد است. این ماژول، ماژول ورودی توان متناوب جهانی 3500/15 106M1081-01 تضمین میکند که توان برق بهصورت پیوسته به تمامی ۳۵۰۰ ماژول نظارتی (Monitor Modules) ارائه شود و امکان نظارت خودکار بر ماشینآلات، توزیع کنترلشده توان برق و عملکرد پشتیبان (Redundancy) را هنگام استفاده همزمان با منبع تغذیه ثانویه در سیستمهای اتوماسیون صنعتی فراهم میسازد.
کاربردها
ارائه ورودی جریان متناوب (AC) با دامنه وسیع برای منابع تغذیه ۳۵۰۰
The ماژول ورودی توان متناوب جهانی 3500/15 106M1081-01 ورودی ۸۵ تا ۲۶۴ ولت جریان متناوب (Vac) را در مناطق غیرخطرناک و ۸۵ تا ۲۵۰ ولت جریان متناوب مؤثر (Vac rms) (معادل ۱۲۰ تا ۳۷۳ ولت جریان متناوب پیک — Vac pk) را در مناطق خطرناک میپذیرد و توان برق قابل اعتمادی را به تمامی ماژولهای نظارتی ۳۵۰۰ متصلشده ارائه میدهد.
فعالسازی تأمین توان کامل برای رک (Rack)
در شیارهای سمت چپ رک با ارتفاع نیمرک نصب میشود، ماژول ورودی توان متناوب جهانی 3500/15 106M1081-01 تا ۲٫۸ آمپر جریان مؤثر (A rms) را به رکی کاملاً پر از ماژولهای ۳۵۰۰ تأمین میکند و از نظارت خودکار بر فرآیندها و ماشینآلات پشتیبانی میکند.
پشتیبانی از عملکرد توان پشتیبان (Redundant Power)
هنگام استفاده همزمان با یک منبع تغذیه ۳۵۰۰ ثانویه، ماژول ورودی توان متناوب جهانی 3500/15 106M1081-01 اجازه میدهد که یکی از منابع تغذیه بهعنوان منبع پشتیبان عمل کند و تأمین توان بدون وقفه را حفظ نماید، در حالی که ماژولها همچنان در طول تعمیرات یا تعویض بهصورت عادی فعال باقی میمانند.
ادغام حفاظت خودکار در برابر خطاهای الکتریکی
The ماژول ورودی توان متناوب جهانی 3500/15 106M1081-01 از محافظت با فیوز برای رویدادهای اضافهولتاژ استفاده میکند و در شرایط کمولتاژ بدون آسیب دیدن تحمل میکند، که این امر عملکرد خودکار ایمن را در محدودههای ولتاژ متناوب صنعتی تضمین میکند.
مشخصات
|
بار حداقلی |
نیازی به بار حداقلی در رک نیست |
|
دماي عملکرد |
از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد (از ۲۲- درجه فارنهایت تا ۱۵۰+ درجه فارنهایت) |
|
دماي ذخیره سازی |
-۴۰ °C تا +۸۵ °C (-۴۰ °F تا +۱۸۵ °F) |
|
رطوبت |
95%، غیرقابل کندensation |
|
سازگاری |
با واحدهای قدیمی جریان متناوب با ولتاژ بالا یا جریان متناوب با ولتاژ پایین سازگار نیست |
مزیت رقابتی
پشتیبانی از توزیع خودکار توان در رک
The ماژول ورودی توان متناوب جهانی 3500/15 106M1081-01 ورودی متناوب با دامنه گسترده را به خروجی تنظیمشده تبدیل میکند و امکان عملکرد همه ماژولهای ۳۵۰۰ در رک را تحت سطوح کنترلشده توان فراهم میسازد.
تحمل محیطهای صنعتی بسیار سخت
The ماژول ورودی توان متناوب جهانی 3500/15 106M1081-01 در محدوده دمایی ۳۰- تا ۶۵+ درجه سانتیگراد کار میکند و بهصورت ایمن در محدوده دمایی ۴۰- تا ۸۵+ درجه سانتیگراد نگهداری میشود و پایش خودکار را در طیف گستردهای از شرایط صنعتی پشتیبانی میکند.
پشتیبانی از سیستمهای توان صنعتی چندفرکانسی
The ماژول ورودی توان متناوب جهانی 3500/15 106M1081-01 فرکانس ورودی را در محدوده ۴۷ تا ۶۳ هرتز میپذیرد و امکان ادغام در سیستمهای خودکارسازی صنعتی جهانی را بدون نیاز به تنظیم فراهم میسازد.
