بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330910-05-11-10-02-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه: |
0 میلیمتر |
|
گزینه طول کل محفظه: |
۱۲۰ میلیمتر |
|
گزینه طول کابل: |
0.5 متر (20 اینچ) |
|
گزینه کانکتور و کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
موافقتهای متعدد |
|
رشته پیچ بدنه پروب: |
رشته M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
109x2x1.5cm |
|
وزن: |
0.14 کیلوگرم |
توضیحات

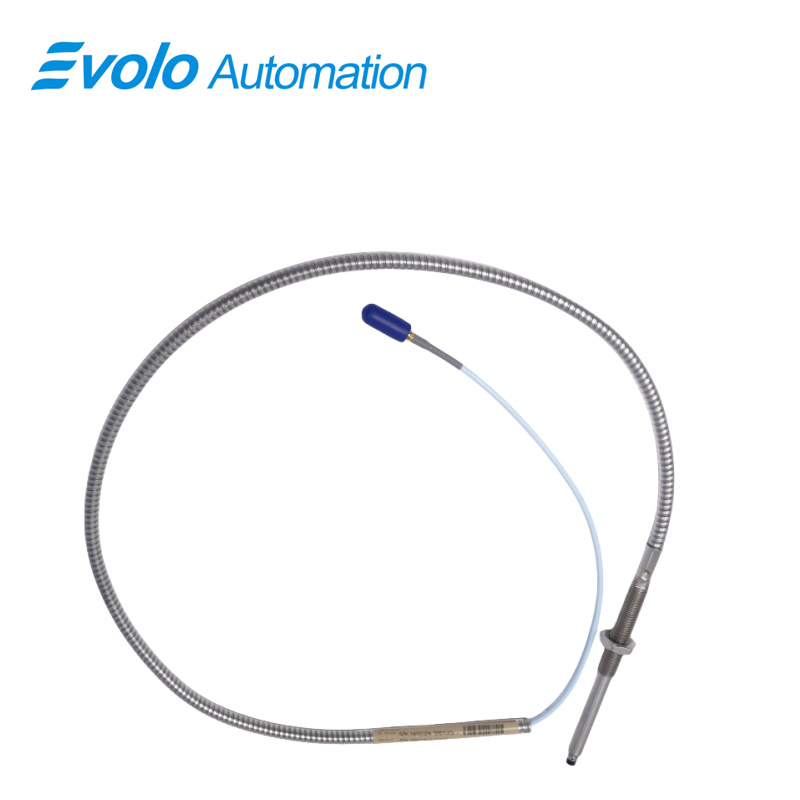

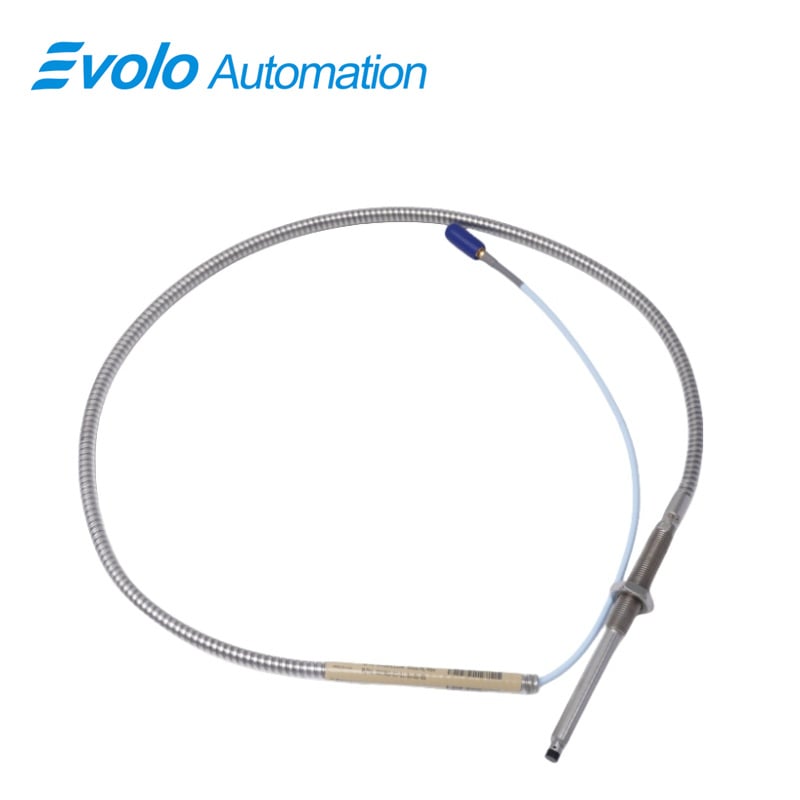

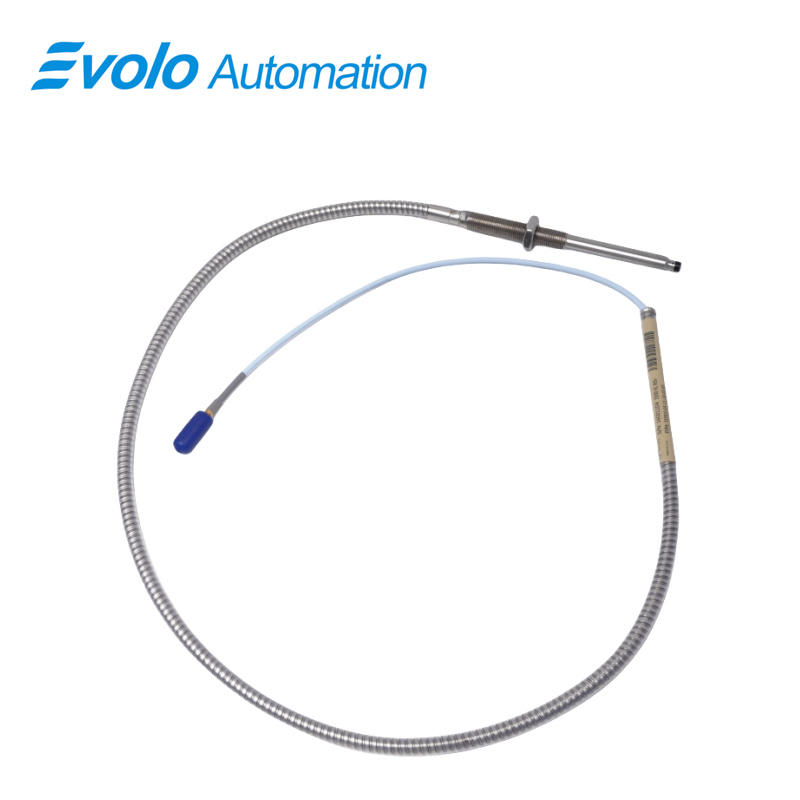

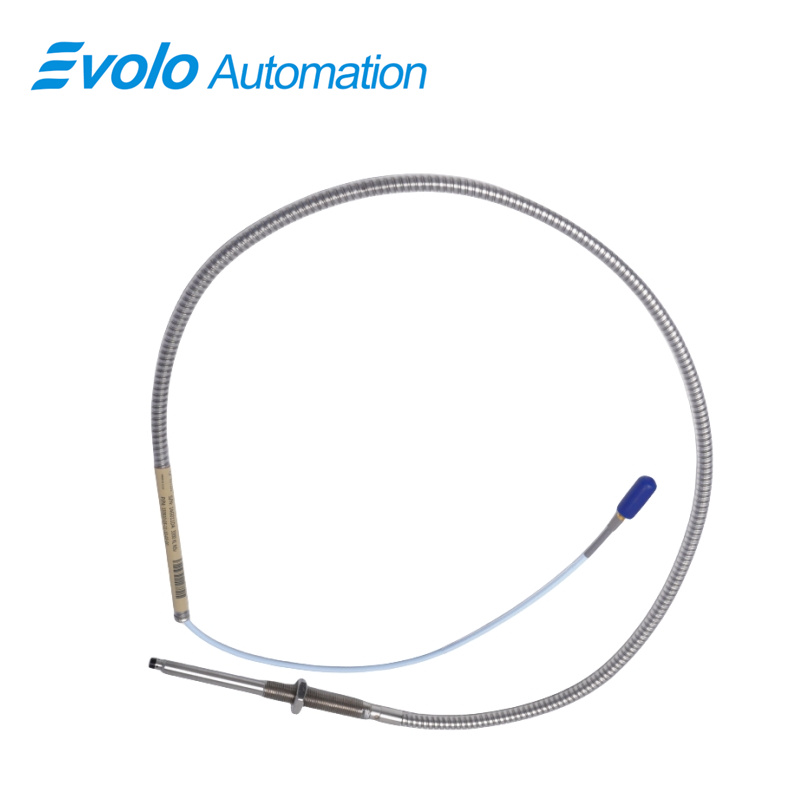

The پروب نزدیکی ۳۳۰۹۱۰-۰۵-۱۱-۱۰-۰۲-۰۰ ۳۳۰۰ NSv Proximity Probe این سنسور اندازهگیری دقیق ارتعاش شعاعی و موقعیت محوری را برای کمپرسورهای گریز از مرکز، کمپرسورهای گاز فرآیندی و ماشینآلاتی با فضای محدود نصب فراهم میکند. با طول کلی پوشش ۱۲۰ میلیمتر، ر thread M10X1 و حداکثر عمق درگیری ر thread برابر با ۱۵ میلیمتر، پروب نزدیکی ۳۳۰۹۱۰-۰۵-۱۱-۱۰-۰۲-۰۰ ۳۳۰۰ NSv Proximity Probe برای کاربردهای دید جانبی و اهداف کوچک مناسب است. نوک پروب PPS و پوشش فولاد ضدزنگ AISI 304 آن در محدوده دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد کار میکند و شرایط سخت فرآیندی را پشتیبانی مینماید. محدوده خطی ۱٫۵ میلیمتری و فاصله توصیهشده ۱٫۰ میلیمتری، امکان ثبت دقیق دادههای ارتعاش و موقعیت را فراهم میسازد. اتصالدهندههای کواکسیال مینیاتوری ClickLoc و کابل ۰٫۵ متری، اتصالات الکتریکی قابلاطمینان را حفظ میکنند. مقاومت خروجی ۵۰ اهم است و تغییر آن کمتر از ۲ میلیولت به ازای هر ولت تغییر در ورودی میباشد. پروب نزدیکی ۳۳۰۹۱۰-۰۵-۱۱-۱۰-۰۲-۰۰ ۳۳۰۰ NSv Proximity Probe سازگان با سیستمهای موجود RAM 3300 است و با سنسورهای Proximitor برای نظارت خودکار بر سرعت شفت، مرجع فاز و تشخیصهای ماشینی یکپارچه میشود.
کاربردها
اندازهگیری ارتعاش شعاعی محور در محورهای کوچک
The پروب نزدیکی ۳۳۰۹۱۰-۰۵-۱۱-۱۰-۰۲-۰۰ ۳۳۰۰ NSv Proximity Probe موقعیت ارتعاش شعاعی شفتهایی با قطر کمتر از ۵۱ میلیمتر را با استفاده از محدوده خطی ۱٫۵ میلیمتری و فاصله توصیهشده ۱٫۰ میلیمتری پایش میکند و دادههای دقیقی را برای کمپرسورهای گریز از مرکز و گازی فرآیندی فراهم میسازد.
پایش موقعیت محوری شفت روی اهداف تخت
با نوک پروب PPS و طول کلی پوشش ۱۲۰ میلیمتر، پروب نزدیکی ۳۳۰۹۱۰-۰۵-۱۱-۱۰-۰۲-۰۰ ۳۳۰۰ NSv Proximity Probe اندازهگیری موقعیت محوری (فشاری) را روی اهداف تخت با ضخامت کمتر از ۱۵ میلیمتر انجام میدهد و امکان نظارت دقیق در چیدمانهای فشرده ماشینآلات را فراهم میسازد.
نظارت بر سرعت شفت و تشخیص سرعت صفر
The پروب نزدیکی ۳۳۰۹۱۰-۰۵-۱۱-۱۰-۰۲-۰۰ ۳۳۰۰ NSv Proximity Probe سیگنالی با امپدانس ۵۰ اهم و تغییرات ولتاژ بسیار جزئی ارسال میکند که اندازهگیریهای تاکومتر و تشخیص سرعت صفر را در تجهیزات چرخان خودکار پشتیبانی میکند.
تولید سیگنالهای مرجع فاز
با استفاده از اتصالدهنده کوچک هممحور نوع ClickLoc و کابل ۰٫۵ متری، پروب نزدیکی ۳۳۰۹۱۰-۰۵-۱۱-۱۰-۰۲-۰۰ ۳۳۰۰ NSv Proximity Probe سیگنالهای Keyphasor را برای مرجعسازی فاز در سیستمهای کنترل خودکار ارائه میدهد.
مشخصات
|
محدوده دمایی پروب: |
-52°C تا +177°C (-62°F تا +351°F) |
|
دمای ذخیره سازی: |
-52°C تا +177°C (-62°F تا +351°F) |
|
جنس نوک پروب: |
پلی فنیلن سولفید (PPS) |
|
جنس بدنه پروب: |
فولاد ضدزنگ AISI 304 (SST) |
|
سیمکشی در محل: |
0.2 تا 1.5 mm2 (16 تا 24 AWG) [0.25 تا 0.75 mm2 (18 تا 23 AWG) با فرول] |
|
محدوده خطی: |
1.5 میلیمتر (60 میل) |
|
تنظیم فاصله توصیهشده: |
1.0 میلیمتر (40 میل) |
|
مقاومت خروجی: |
50 Ω |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
مزیت رقابتی
ارتقاء سیستمهای موجود ۳۳۰۰ RAM بدون نیاز به عرضه مجدد سیمکشی
The پروب نزدیکی ۳۳۰۹۱۰-۰۵-۱۱-۱۰-۰۲-۰۰ ۳۳۰۰ NSv Proximity Probe جایگزین سنسورهای ۳۳۰۰ RAM میشود، در حالی که کابلهای افزایشی و سنسورهای Proximitor حفظ میشوند و زمان نصب و توقف ماشین را کاهش میدهد.
در محیطهای دمای بالا فعالیت میکنید
با محدودهٔ دمایی تأییدشده از ۵۲- تا ۱۷۷+ درجه سانتیگراد، پروب نزدیکی ۳۳۰۹۱۰-۰۵-۱۱-۱۰-۰۲-۰۰ ۳۳۰۰ NSv Proximity Probe خروجی دقیق خود را در کمپرسورها و کاربردهای فرآیندی حفظ میکند.
اتصال ایمن سنسور و کابل
نکتهی طراحی TipLoc در انتهای پروب و طراحی CableLoc اطمینان حاصل میکنند که پروب نزدیکی ۳۳۰۹۱۰-۰۵-۱۱-۱۰-۰۲-۰۰ ۳۳۰۰ NSv Proximity Probe کابل در حین ارتعاش بهصورت ثابت باقی میماند و انتقال پیوستهٔ سیگنال را حفظ میکند.
مناسب برای نصب در مناطق دید جانبی و فضاهای تنگ
با رزوهٔ پروب M10X1 و طول پوشش ۱۲۰ میلیمتر، پروب نزدیکی ۳۳۰۹۱۰-۰۵-۱۱-۱۰-۰۲-۰۰ ۳۳۰۰ NSv Proximity Probe در فضاهای فشردهای نصب میشود که پروبهای استاندارد در آنها جای نمیگیرند.
حفظ خروجی دقیق در شرایط تغییر ولتاژ
The پروب نزدیکی ۳۳۰۹۱۰-۰۵-۱۱-۱۰-۰۲-۰۰ ۳۳۰۰ NSv Proximity Probe تغییرات ولتاژ خروجی را در هر ولت تغییر در ولتاژ ورودی کمتر از ۲ میلیولت نگه میدارد و اندازهگیریهای خودکار دقیق را تضمین میکند.
