بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330910-03-09-05-02-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه: |
30 میلیمتر |
|
گزینه طول کل محفظه: |
90 میلیمتر |
|
گزینه طول کابل: |
0.5 متر (20 اینچ) |
|
گزینه کانکتور و کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
رشته M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
۲×۶۶×۱٫۶ سانتیمتر |
|
وزن: |
0.1کگ |
توضیحات

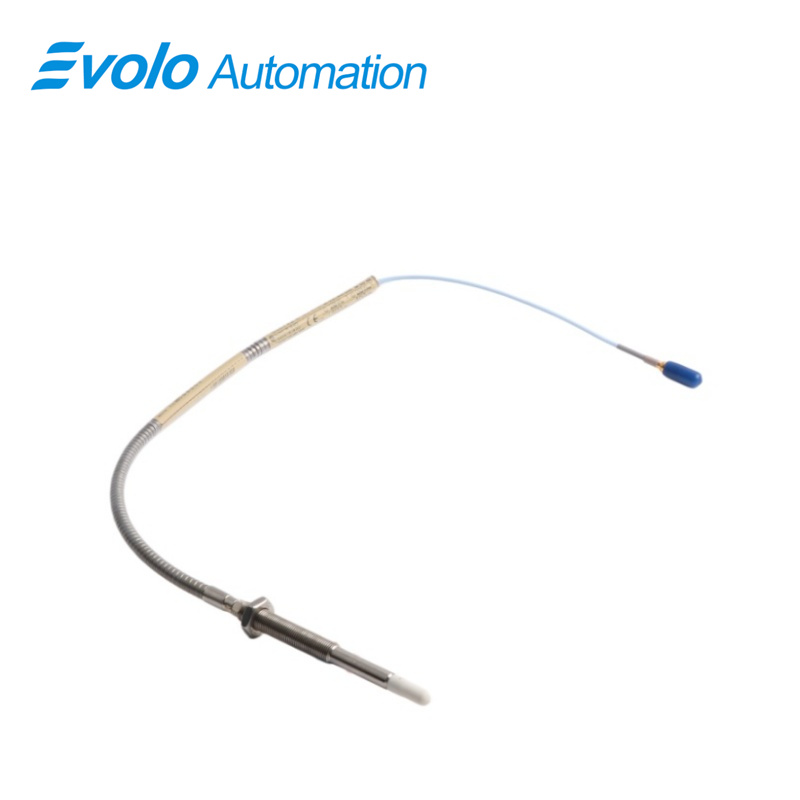

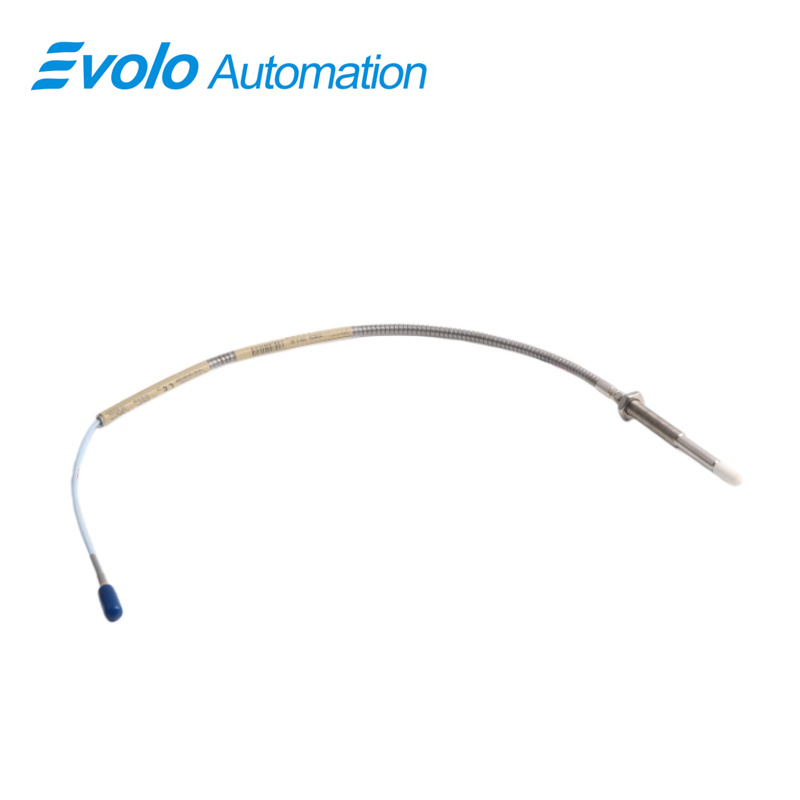

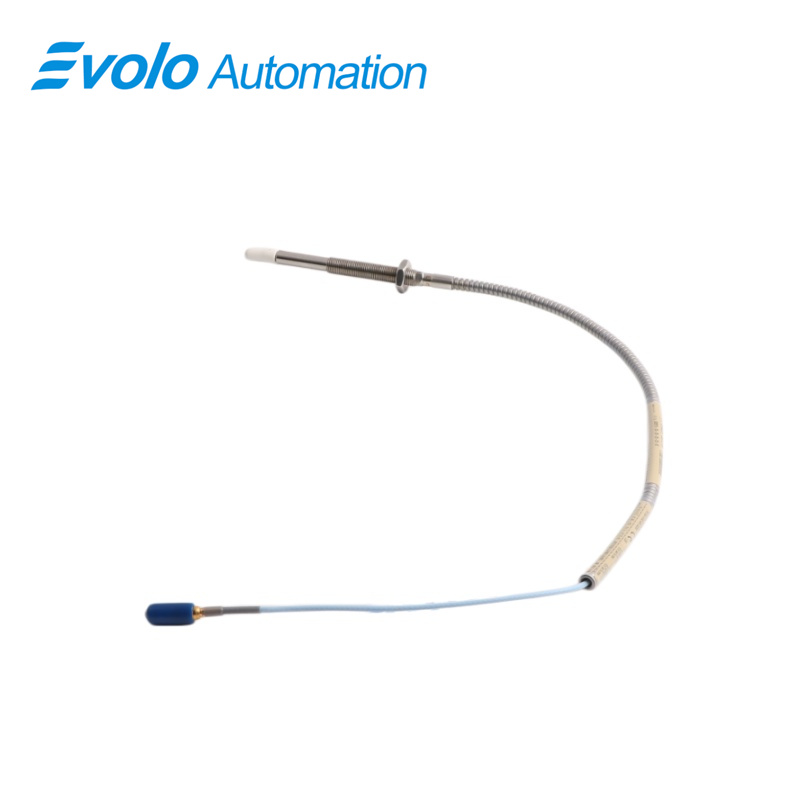

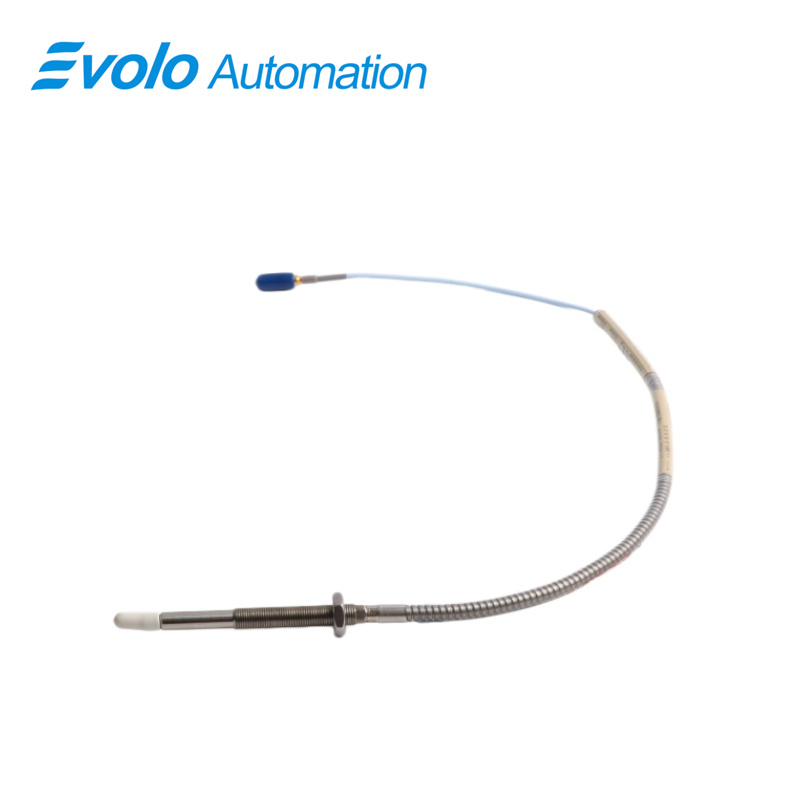

The سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 برای کمپرسورهای گریز از مرکز، کمپرسورهای تبرید و کمپرسورهای گاز فرآیندی با فضای نصب محدود طراحی شده است. این سنسور سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 دارای محدوده خطی ۱٫۵ میلیمتر، فاصله توصیهشده ۱٫۰ میلیمتر، طول کلی پوشش ۹۰ میلیمتر، طول بدون رزوه ۳۰ میلیمتر و رزوه M10×1 است. نوک آن از جنس PPS و پوشش آن از فولاد ضدزنگ AISI 304 است که امکان کار در دامنه دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد را فراهم میکند. با کابل کواکسیال مینیاتوری ClickLoc به طول ۰٫۵ متر، مقاومت خروجی ۵۰ اهم و حساسیت کمتر از ۲ میلیولت به ازای هر ولت منبع تغذیه، این سنسور سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 ارتعاش شعاعی، موقعیت محوری و سیگنالهای Keyphasor را در ماشینآلات مجهز به یاتاقانهای روغنی اندازهگیری میکند. گشتاور تنظیم اتصالی توصیهشده ۷٫۵ نیوتنمتر و حداکثر ۲۲٫۶ نیوتنمتر است تا نصب بهدرستی انجام شود. این سنسور سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 جایگزین مستقیم پروبهای سریهای ۳۳۰۰ RAM و ۳۰۰۰/۷۰۰۰ است و پایش خودکار را در فضاهای محدود پشتیبانی میکند.
کاربردها
اندازهگیری ارتعاش شعاعی روی شفتهای کوچک
The سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 ارتعاش شعاعی را روی شفتهایی با قطر کمتر از ۵۱ میلیمتر اندازهگیری میکند، با محدوده خطی ۱٫۵ میلیمتر و فاصله توصیهشده ۱٫۰ میلیمتر، و پایش دقیق خودکار را برای کمپرسورهای گریز از مرکز و کمپرسورهای تبرید فراهم میسازد.
رد کردن حرکت محوری (فشاری) شفت
با نوک PPS و طول کلی ۹۰ میلیمتر، سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 جابهجایی محوری را روی اهداف تختی با ابعاد کمتر از ۱۵ میلیمتر اندازهگیری میکند و پایش خودکار موقعیت را در ماشینآلات یاتاقاندار با لایه مایع پشتیبانی میکند.
ارائه سیگنالهای مرجع فاز (Keyphasor)
The سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 سیگنالهای Keyphasor را برای پایش دورسنج و صفر دور (Zero-Speed) خروجی میدهد و بهصورت مستقیم با سیستمهای ردیابی روتور خودکار ادغام میشود.
جایگزین پروبهای سریهای ۳۳۰۰ RAM و ۳۰۰۰/۷۰۰۰
The سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 از نظر مکانیکی و الکتریکی با پروبهای قدیمیتر سریهای ۳۳۰۰ RAM و ۳۰۰۰/۷۰۰۰ سازگان دارد و امکان ارتقا را بدون تغییر در مانیتورهای موجود یا کابلهای افزایشی فراهم میسازد.
نصب در فضاهای محدود دید جانبی یا دید از عقب
با رزوه M10X1 و کابل کواکسیال مینیاتوری ClickLoc به طول ۰٫۵ متر مجهز است، سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 در فضاهای تنگ کمپرسور جا میگیرد و امکان تنظیم دقیق شکاف و همترازی را فراهم میکند.
مشخصات
|
محدوده دمایی پروب: |
-52°C تا +177°C (-62°F تا +351°F) |
|
دمای ذخیره سازی: |
-52°C تا +177°C (-62°F تا +351°F) |
|
جنس نوک پروب: |
پلی فنیلن سولفید (PPS) |
|
جنس بدنه پروب: |
فولاد ضدزنگ AISI 304 (SST) |
|
سیمکشی در محل: |
0.2 تا 1.5 mm2 (16 تا 24 AWG) [0.25 تا 0.75 mm2 (18 تا 23 AWG) با فرول] |
|
محدوده خطی: |
1.5 میلیمتر (60 میل) |
|
تنظیم فاصله توصیهشده: |
1.0 میلیمتر (40 میل) |
|
مقاومت خروجی: |
50 Ω |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
مزیت رقابتی
عملکرد در محدوده وسیعی از دماها
The سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 از دمای ۵۲- درجه سانتیگراد تا ۱۷۷+ درجه سانتیگراد کار میکند و اندازهگیریهای خودکار دقیق را در محیطهای فرآیندی بسیار سختگیرانه تضمین میکند.
ارائه خروجی خطی پایدار
با مقاومت خروجی ۵۰ اهم و حساسیت تغذیه کمتر از ۲ میلیولت بر ولت، سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 سیگنالهای خطی قابل اعتمادی را برای سیستمهای نظارت خودکار فراهم میکند.
محافظت شیمیایی و مکانیکی
نکتهٔ PPS و پوسته فولاد ضدزنگ AISI 304 سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 در برابر قرارگیری در معرض مواد شیمیایی و سایش مکانیکی مقاومت دارند و برای نصبهای سختگیرانه در کمپرسور مناسب هستند.
اتصالات امن با ClickLoc و TipLoc
اتصالدهندههای ClickLoc با روکش طلا و نوکهای قالبگرفتهشده TipLoc روی سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 فراهم کردن نیروی کششی ۲۲۰ نیوتن و جلوگیری از شلشدن، بهمنظور تضمین جمعآوری قابلاطمینان دادهها بهصورت خودکار.
امکانپذیر کردن سیمکشی سریع در محل
پشتیبانی از سیمهای با سطح مقطع ۰٫۲ تا ۱٫۵ میلیمتر مربع (۱۶ تا ۲۴ AWG)، سنسور نزدیکی 3300 NSv با شماره مدل 330910-03-09-05-02-00 اجازهٔ نصب سریع را فراهم میکند، در عین حفظ انتقال دقیق سیگنال برای سیستمهای خودکار.
