بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330905-00-09-05-02-05 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه: |
0 میلیمتر |
|
گزینه طول کل محفظه: |
90 میلیمتر |
|
گزینه طول کابل: |
0.5 متر (20 اینچ) |
|
گزینه کانکتور و کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
موافقتهای متعدد |
|
رشته پیچ بدنه پروب: |
رشته M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
111.5x1.8x1.8cm |
|
وزن: |
0.06 کیلوگرم |
توضیح

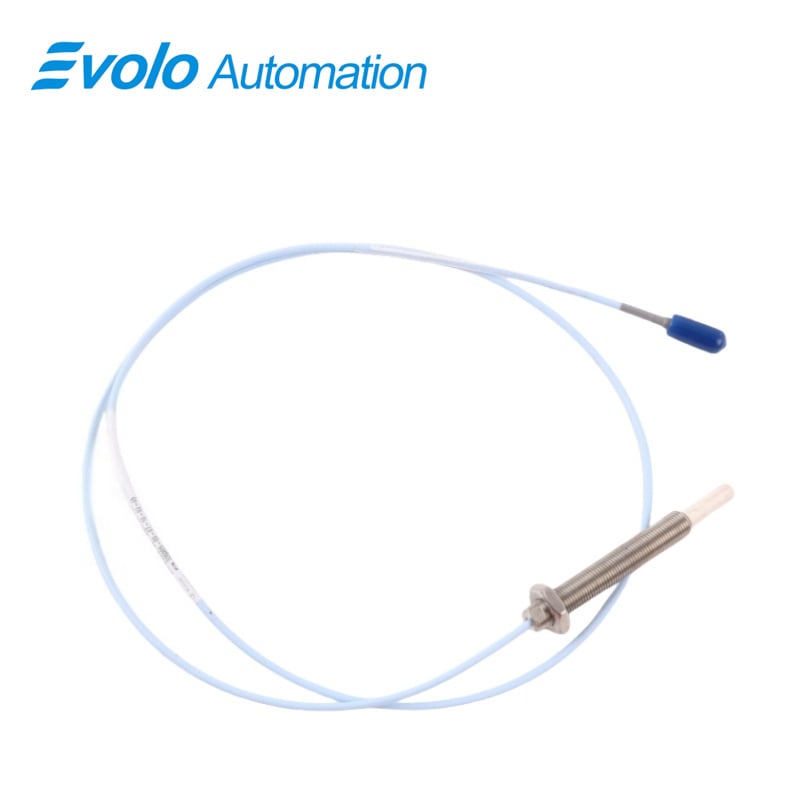

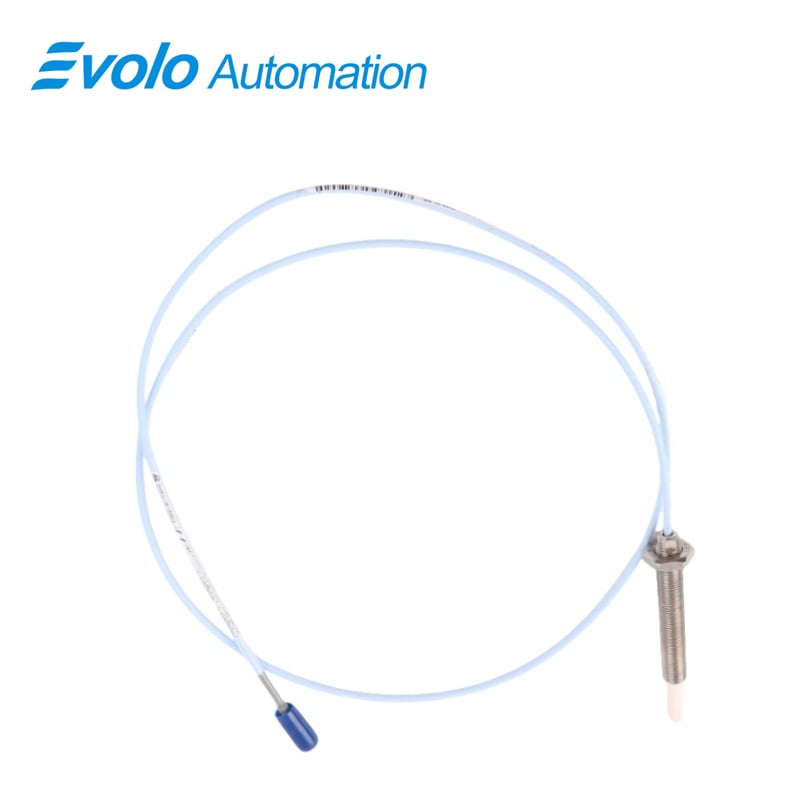

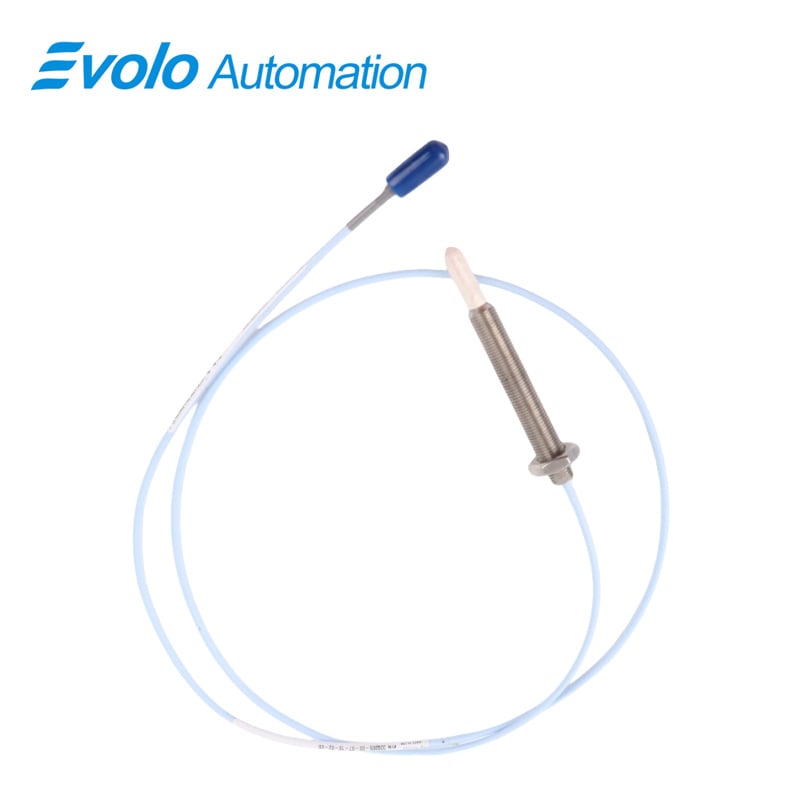

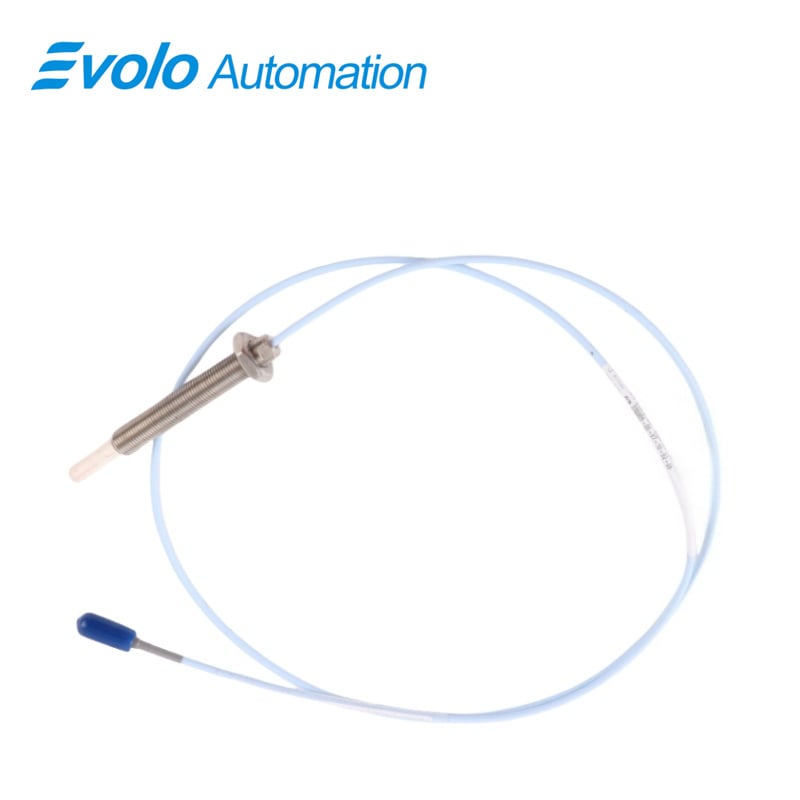

330905-00-09-05-02-05 3300 NSv Proximity Probe یک سنسور جریان گردابی فشرده و با دقت بالا است که برای سیستمهای اتوماسیون صنعتی طراحی شده و در مواردی که نیاز به اندازهگیری دقیق لرزش و موقعیت در فضاهای محدود وجود دارد، کاربرد دارد. این مدل که بخشی از خانواده Bently Nevada 3300 NSv Proximity Probe محسوب میشود، دارای پراب فولاد ضدزنگ M10X1، کابل استاندارد 0.5 متری و طول کلی پوسته 90 میلیمتر است و امکان ادغام قابل اعتماد آن را در کمپرسورها، توربینها و ماشینآلات دوار با فضای جانبی محدود فراهم میکند.
ساختهشده برای عملکرد مداوم در محیطهای صنعتی سخت، این پروب دامنه وسیعی از دمای کاری را از -52°C تا +177°C پشتیبانی میکند، در حالی که نوک پروب از جنس PPS و پوسته فولاد ضدزنگ AISI 304 مقاومت شیمیایی قوی و پایداری مکانیکی بلندمدت را فراهم میکنند. با دامنه اندازهگیری خطی 1.5 میلیمتر و فاصله توصیهشده 1.0 میلیمتر، پروب نزدیکی 3300 NSv سیگنالهای جابجایی پایداری را با مقاومت خروجی 50 اهم و حساسیت بسیار کم به تغییرات ولتاژ تغذیه ارائه میدهد. اتصالدهنده هممحور کوچک ClickLoc اتصال الکتریکی محکم و یکپارچگی سیگنال را در سیستمهای اتوماسیون با ارتعاش بالا تضمین میکند.
این حسگر نزدیکی 3300 NSv که برای اهداف کوچک و فضاهای محدود نصب بهینهسازی شده است، بهطور گستردهای در ماشینهای بابیتی برای اندازهگیری لرزش شعاعی، موقعیت محوری، مرجع فاز و تشخیص سرعت صفر استفاده میشود. عملکرد بهبودیافته آن در دید جانبی و هندسه فشردهاش، جایگزینی مؤثر برای حسگرهای قدیمی 3300 RAM و سری 3000/7000 محسوب میشود و امکان مدرنسازی معماریهای پایش وضعیت را بدون قربانی کردن دقت اندازهگیری فراهم میکند. این مدل دارای تأییدیههای متعدد بینالمللی است و مطابقت آن با استانداردهای جهانی اتوماسیون صنعتی را تضمین میکند.
کاربردها
کاربرد 1: پایش لرزش شعاعی کمپرسور گریز از مرکز
در کمپرسورهای هوای گریز از مرکز و گاز فرآیند، حسگر نزدیکی 3300 NSv لرزش شعاعی محور را در قطرهای زیر 51 میلیمتر اندازهگیری میکند. محدوده خطی 1.5 میلیمتر و ضریب مقیاس 7.87 ولت بر میلیمتر، تشخیص دقیق عدم تعادل و عدم همترازی را در سرعتهای چرخشی بالا ممکن میسازد و در نتیجه قابلیت اطمینان و زمان کارکرد کمپرسور بهبود مییابد.
کاربرد 2: اندازهگیری موقعیت نیروی محوری
برای نظارت بر بلبرینگ محوری در تجهیزات دوار، این سنسور نزدیکی جابجایی محوری را روی اهداف صاف با قطر کمتر از 15 میلیمتر بهطور دقیق ردیابی میکند. فاصله پیشنهادی 1.0 میلیمتری تضمینکننده خروجی سیگنالی پایدار است و از منطق خاموشکردن خودکار در سیستمهای حفاظتی ماشینآلات حساس پشتیبانی میکند.
کاربرد 3: نظارت بر وضعیت کمپرسورهای تبریدی
در کمپرسورهای تبریدی با محدودیتهای تنگ در بدنه، طراحی بهینهشده بدنه 90 میلیمتری سنسور و دید جانبی امکان نصب را در جاهایی فراهم میکند که سنسورهای استاندارد 5 میلیمتری یا 8 میلیمتری جای نمیگیرند. این امر امکان نگهداری مستمر مبتنی بر شرایط را در تأسیسات فرآیندی خودکار فراهم میکند.
کاربرد 4: تاچومتر و تشخیص سرعت صفر
سنسور نزدیکی 3300 NSv با تشخیص شیارهای محور یا ناصافیها با تکرارپذیری بالا، در کاربردهای تاچومتر و سرعت صفر قابل استفاده است. مقاومت خروجی پایدار و حساسیت کم به ولتاژ تغذیه، سیگنالهای مرجع سرعت دقیقی را برای سیستمهای PLC و DCS فراهم میکند.
کاربرد 5: مرجع فاز در توربوماشینها
هنگام استفاده به عنوان حسگر مرجع فاز، این مدل سیگنالهای قابل اعتماد از نوع کیفیزور را برای تحلیل ارتعاشات فراهم میکند. اتصالدهنده ClickLoc آن حداقل اختلال در سیگنال را ایجاد میکند و الگوریتمهای تشخیص پیشرفته را در پلتفرمهای نظارت آنلاین پشتیبانی میکند.
مشخصات
|
محدوده دمایی پروب: |
-52°C تا +177°C (-62°F تا +351°F) |
|
دمای ذخیره سازی: |
-52°C تا +177°C (-62°F تا +351°F) |
|
جنس نوک پروب: |
پلی فنیلن سولفید (PPS) |
|
جنس بدنه پروب: |
فولاد ضدزنگ AISI 304 (SST) |
|
سیمکشی در محل: |
0.2 تا 1.5 mm2 (16 تا 24 AWG) [0.25 تا 0.75 mm2 (18 تا 23 AWG) با فرول] |
|
محدوده خطی: |
1.5 میلیمتر (60 میل) |
|
تنظیم فاصله توصیهشده: |
1.0 میلیمتر (40 میل) |
|
مقاومت خروجی: |
50 Ω |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
مزیت رقابتی
مزیت رقابتی 1: بهینهسازی شده برای فضاهای نصب محدود
با دارا بودن رزوه M10X1، طول بدون رزوه 0 میلیمتر و هندسه فشرده، این پروب در محیطهای محدود که نصب پروبهای معمولی نزدیکی امکانپذیر نیست عملکرد عالی دارد و هزینههای بازطراحی مکانیکی را کاهش میدهد.
مزیت رقابتی 2: دامنه وسیع دمایی کاری
دامنه دمایی کاری و نگهداری از -52°C تا +177°C امکان عملکرد پایدار را در فرآیندهای صنعتی کریوژنیک و دمای بالا فراهم میکند و عملکرد بهتری نسبت به بسیاری از حسگرهای معمولی نزدیکی دارد که دامنه کاری محدودتری دارند.
مزیت رقابتی 3: دوام بالای شیمیایی و مکانیکی
ترکیب نوک پروب از جنس ماده PPS و پوسته فولاد ضدزنگ 304، مقاومت در برابر روغنها، گازهای فرآیندی و محیطهای خورنده را افزایش داده و عمر سرویسدهی را در محیطهای سخت اتوماسیون بهبود میبخشد.
مزیت رقابتی 4: کمبودن انحراف سیگنال و خروجی پایدار
با حساسیت کمتر از 2 میلیولت بر ولت به تغذیه و مقاومت خروجی 50 اهم، این پروب حتی در شرایط تغییرات منبع تغذیه نیز پایداری سیگنال را حفظ میکند و قابلیت اطمینان دادهها را برای سیستمهای نظارت خودکار افزایش میدهد.
مزیت رقابتی 5: ارتقاء بدون درز و سازگاری با سیستم
پروب نزدیکی 3300 NSv از نظر مکانیکی و الکتریکی با سیستمهای قدیمی 3300 RAM سازگار است و امکان ارتقاء مقرونبهصرفه را بدون نیاز به تعویض کامل سیستم فراهم میکند و در عین حال عملکرد بهتر در دید جانبی و محدوده خطی را ارائه میدهد.
