بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330101-00-66-10-02-CN |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه تأییدیه موسسه: |
تأییدیههای CSA، ATEX، IECEx |
|
گزینه طول بدون رزوه: |
0 اینچ |
|
گزینه طول کلی پوسته: |
6.6 اینچ |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
ابعاد: |
1.5x1.4x115cm |
|
وزن: |
0.06 کیلوگرم |
توضیح

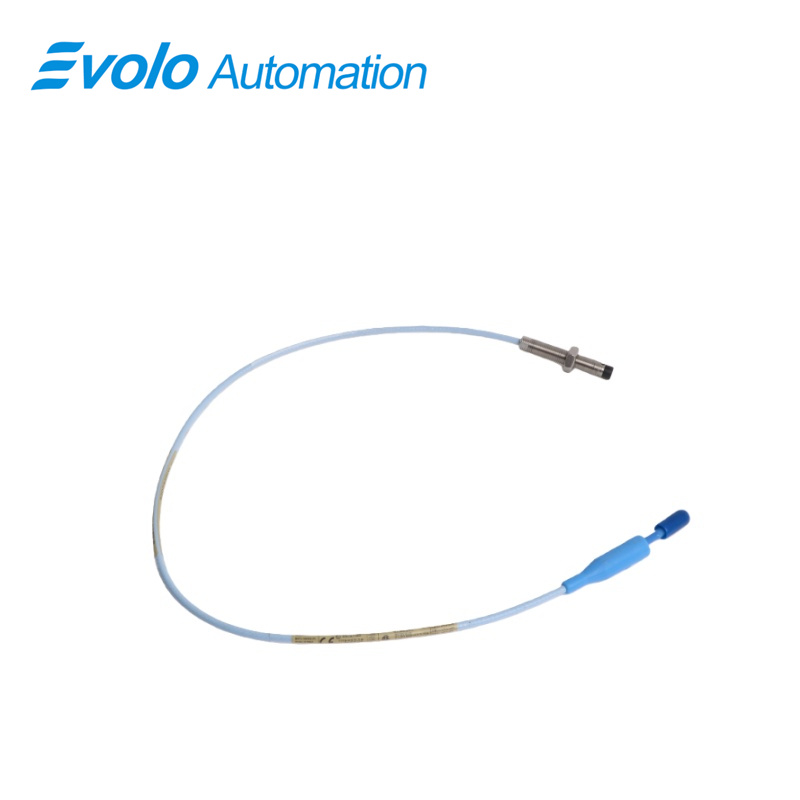

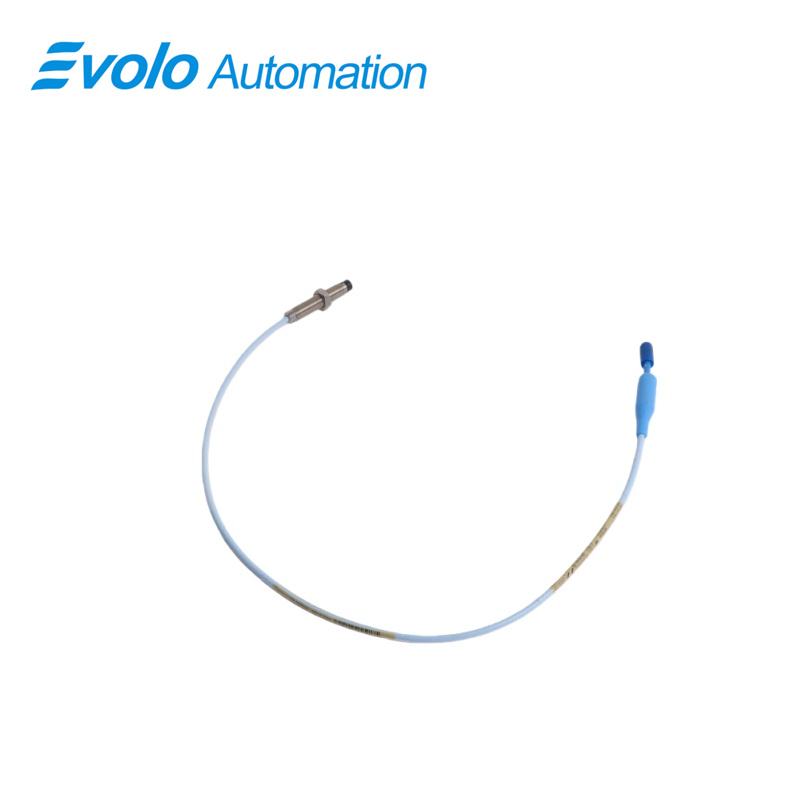

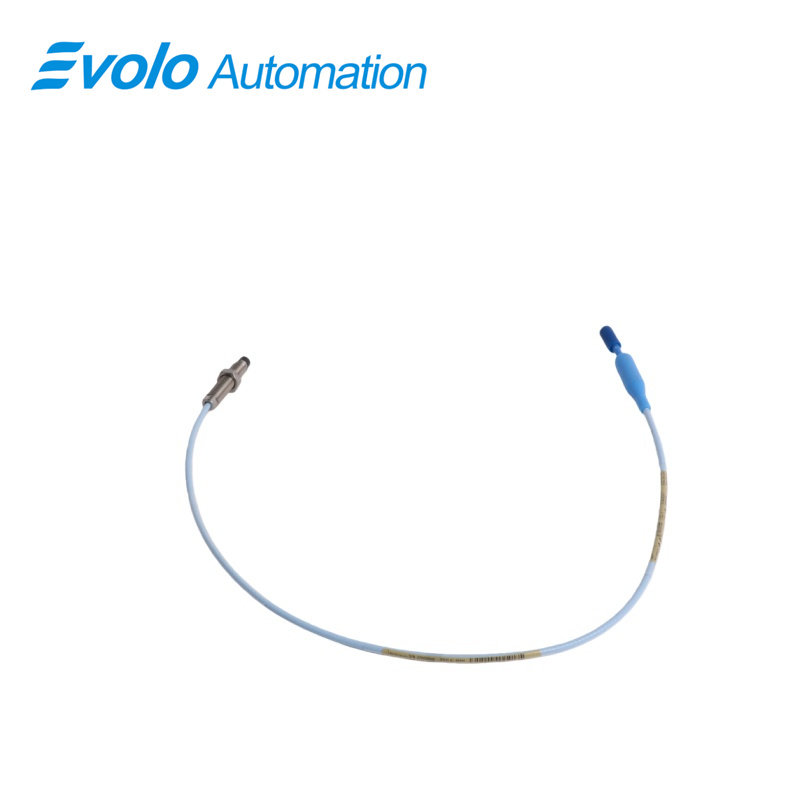

330101-00-66-10-02-CN یک حسگر نزدیکی 3300 XL با قطر 8 میلیمتر است که با دقت بالا طراحی شده و نمایندهٔ فناوری پیشرفته حسگرهای جریان گردابی از شرکت بنتلی نوادا است. این ترانسدیوسر غیرتماسی، جزء اساسی در نظارت بر وضعیت ماشینآلات مدرن محسوب میشود و خروجی ولتاژی تولید میکند که بهصورت دقیق و خطی با فاصله بین نوک حساس آن و سطح هدف رسانا تناسب دارد. این امر به حسگر اجازه میدهد اندازهگیری ارتعاشات پویا و همچنین نظارت بر موقعیت ایستا (جابهجایی) را با دقت بسیار بالایی انجام دهد و آن را به یک سنسور ضروری برای ارزیابی سلامت و حفاظت از داراییهای چرخشی با ارزش بالا مانند توربینها، کمپرسورها و پمپهای بزرگ تبدیل میکند.
این مدل خاص، که با کد گزینهٔ منحصربهفرد خود شناسایی میشود، دارای پیکربندی فیزیکی سفارشیسازیشده با طول کلی محفظه 6.6 اینچ و حداقل طول بدون رزوه 0 اینچ است و برای الزامات عمق نصب خاص در محفظههای ماشینآلات و نگهدارندهها طراحی شده است. این مدل مجهز به یک اتصالدهنده کواکسیال کوچک ClickLoc قابل اعتماد و یک کابل استاندارد با طول کلی 1.0 متر (3.3 فوت) است که راهحلی آماده برای نصب سنسور ارائه میدهد. ساختار نوک حسگر از جنس پلیفنیلن سولفید (PPS) برای مقاومت در برابر سایش و عایقبندی الکتریکی است و در محفظهای مستحکم از جنس فولاد ضدزنگ AISI 301 یا 304 قرار دارد که دوام بالایی را در محیطهای خورنده و دمای بالا تضمین میکند.
کاربردها
این حسگر نزدیکی 3300 XL 8 میلیمتری عمدتاً برای نظارت مستمر آنلاین توربوماشینهای حیاتی در بخشهای تولید انرژی و نفت و گاز به کار میرود. این حسگر برای اندازهگیری لرزش شعاعی و موقعیت تراست محوری در توربینهای بخار، توربینهای گازی و کمپرسورهای گریز از مرکز استفاده میشود. ساختار مستحکم آن و دامنه وسیع دمای کاری، امکان عملکرد قابل اعتماد درون محفظههای یاتاقان داغ و تحت شرایط فشار بالا را فراهم میکند و دادههای ضروری برای تشخیص ناپایداری روتور، عدم همترازی و خرابیهای در حال وقوع یاتاقان را قبل از ایجاد آسیبهای فاجعهبار و توقفهای برنامهریزینشده فراهم میکند.
این پروب به عنوان یک سنسور اساسی برای مرجع کیفازور و اندازهگیری سرعت در تجهیزات دوار صنعتی مختلف عمل میکند. این دستگاه که در نزدیکی یک شیار محوری یا نقطه بازتابنده روی محور نصب میشود، یک پالس زمانی یکبار در هر دور را تولید میکند. این سیگنال برای تکنیکهای تشخیص پیشرفته مانند تحلیل مدار، اندازهگیری فاز و تحلیل گذرا در هنگام راهاندازی و خاموشکردن ماشین حیاتی است. خروجی دقیق آن و سازگاری با سیستمهای نظارتی، آن را به بخشی ضروری برای عملیات بالانس و درک رفتار دینامیکی فنها، پمپها و موتورها در کارخانههای تولیدی و فرآوری تبدیل کرده است.
به دلیل تأییدیههای جامع آژانسی (CSA، ATEX، IECEx)، این پروب بهطور گسترده در مناطق خطرناک طبقهبندیشده در تصفیهخانههای پتروشیمی، کارخانههای شیمیایی و پلتفرمهای فراساحلی استفاده میشود. این پروب ارتعاش و موقعیت پمپها، همزنها و دمندههایی را که در محیطهای بالقوه انفجاری کار میکنند، نظارت میکند. بدنه مستحکم از فولاد ضدزنگ و نوک ساختهشده از ماده PPS در برابر خوردگی ناشی از مواد شیمیایی فرآیند مقاوم است و قابلیت اطمینان بلندمدت و انطباق با استانداردهای ایمنی را در این محیطهای چالشبرانگیز تضمین میکند که در آنها خرابی تجهیزات میتواند عواقب جدی به همراه داشته باشد.
مشخصات
|
محدوده دمای کار: |
-42°C تا +183 °C (-62°F تا +3 48°F) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
|
مقاومت خروجی: |
46 ω |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی. |
|
قدرت: |
نیازمند -19.5 ولت مستقیم تا -24 ولت مستقیم |
|
جنس نوک پروب: |
پلی فنیلن سولفید (PPS) |
|
جنس بدنه پروب: |
فولاد ضدزنگ AISI 301 یا 304 (SST) |
|
ورودی سنسور پروزیمیتور: |
قابل استفاده با یک پروب نزدیکی سری 3300 غیرتماسی 5 میلیمتری، 3300 XL 8 میلیمتری و کابل امتداد آن. |
مزیت رقابتی
1. استحکام تأییدشده برای محیطهای خطرناک و شدید
مدل 330101-00-66-10-02-CN با دارا بودن مجموعه کاملی از تأییدیههای بینالمللی سازمانها (CSA، ATEX، IECEx)، مزیت قابل توجهی در ایمنی و انطباق قانونی ارائه میدهد. این پیشگواهیشدگی، مشخصکردن و نصب آن را در محیطهای انفجاری و مکانهای صنعتی سخت در سطح جهانی تسهیل میکند و ریسک پروژه و زمان تأیید را کاهش میدهد. همراه با دامنه وسیع دمای کاری و پوسته فولاد ضدزنگ مقاوم در برابر خوردگی، این محصول در شرایطی که سایر سنسورها ممکن است دچار خطا شوند، عملکردی بینقص ارائه میدهد و حفاظت مداوم از داراییهای حیاتی را در بخشهای چالشبرانگیزی مانند نفت و گاز و فرآوری مواد شیمیایی تضمین میکند.
2. مهندسی دقیق برای دقت اندازهگیری بدون تردید
این پروب بهگونهای طراحی شده که وفاداری بسیار بالایی در اندازهگیری فراهم کند. محدوده خطی تعریفشده آن به میزان 2 میلیمتر و مشخصات الکتریکی بهینهشده، تضمین میکنند که ولتاژ خروجی پایدار و قابل تکراری تولید شود که بهطور مستقیم با فاصله شکاف تناسب دارد. استفاده از مواد پیشرفته مانند PPS برای نوک پروب، عملکرد یکنواخت و عمر طولانی را تضمین میکند. این سطح بالای دقت برای تشخیص تغییرات ظریف در ارتعاش و موقعیت ماشین حیاتی است و امکان تشخیص زودهنگام نقص و تأمین دادههای قابل اعتماد برای استراتژیهای نگهداری پیشبینانه مؤثر و حفاظت قابل اطمینان از ماشینآلات را فراهم میکند.
3. یکپارچهسازی بدون درز با سیستم و سازگاری با سیستمهای قدیمی
مزیت عملیاتی مهم، تعویضپذیری کامل پروب در اکوسیستم Bently Nevada 3300 XL و سازگاری معکوس آن با قطعات سری 3300 غیر-XL است. این طراحی «دوک محکم-و-بازی» (plug-and-play) اجازهٔ جایگزینی آسان، گسترش سیستم یا ارتقا را بدون نیاز به تنظیم مجدد زمانبر فراهم میکند. استفاده از اتصالدهنده کوچک هممحور ClickLoc، نصب را ساده کرده و اتصال اطمینانبخشی را تضمین میکند. این سازگاری، سرمایهگذاری موجود در زیرساختهای نظارتی را حفظ کرده و در عین حال دسترسی به عملکرد بهبودیافته پلتفرم XL را فراهم میآورد و مدیریت موجودی را ساده کرده و هزینه کل چرخه عمر را کاهش میدهد.
