بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330901-00-08-10-01-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه: |
0.0 اینچ |
|
گزینه طول کل محفظه: |
0.8 اینچ |
|
گزینه طول کابل: |
1.0 متر (39 اینچ) |
|
گزینه کانکتور و کابل: |
کانکتور کواکسیال مینیاتوری ClickLoc با محافظ کانکتور، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
رشته 1/4-28 UNF |
|
حداکثر طول درگیری رشته پیچ: |
0.375 اینچ |
|
ابعاد: |
1.2x1x66 سانتیمتر |
|
وزن: |
0.02KG |
توضیحات

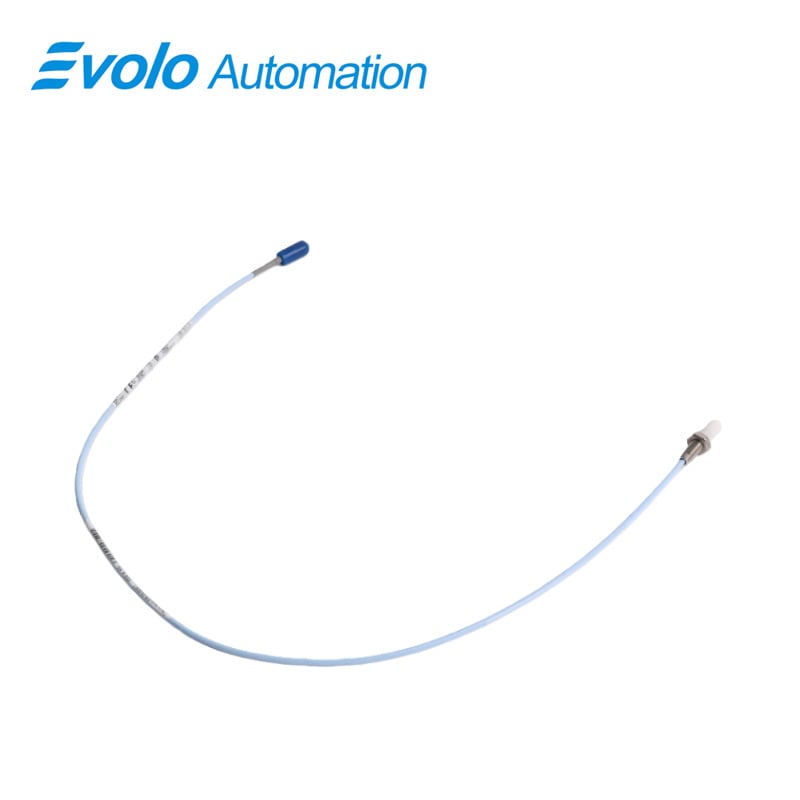

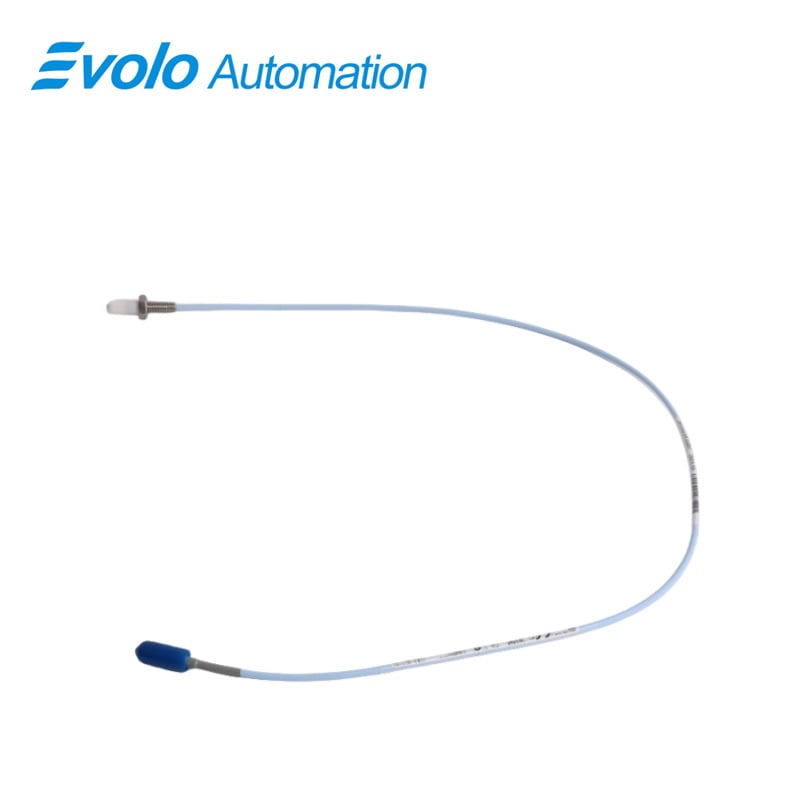

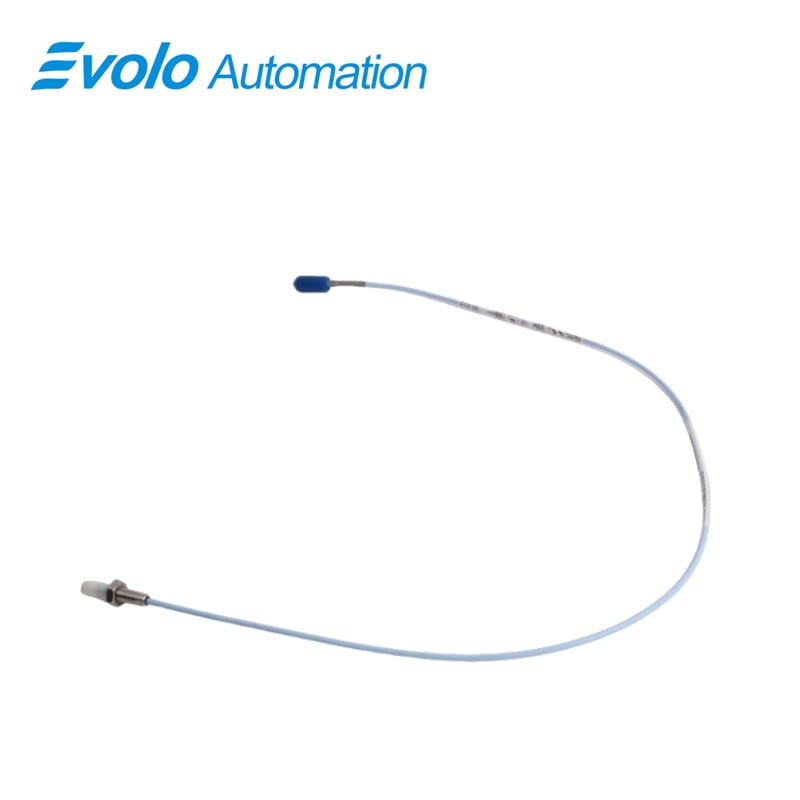

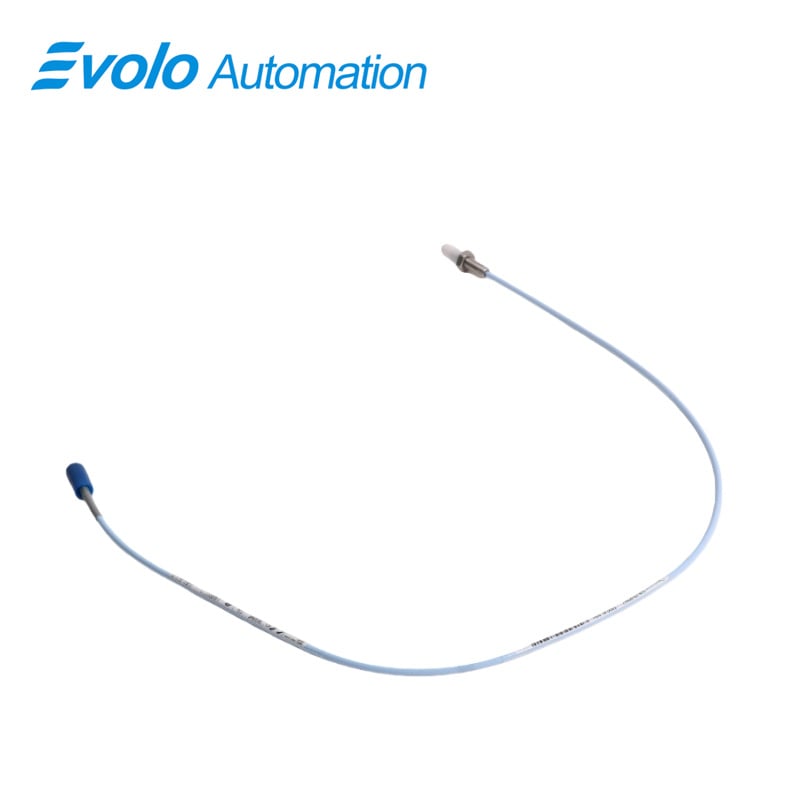

The سنسور نزدیکی 330901-00-08-10-01-00 3300 NSv یک سنسور جمعشده با بدنه فولاد ضدزنگ به قطر ۰٫۸ اینچ است که دارای کابل استاندارد به طول ۱٫۰ متر و اتصالدهنده کواکسیال ریز با قابلیت قفلشدن (ClickLoc) میباشد و برای نظارت اتوماسیون در کمپرسورهای هوای مرکزگرا، کمپرسورهای تبرید و کمپرسورهای گاز فرآیندی طراحی شده است. این سنسور سنسور نزدیکی 330901-00-08-10-01-00 3300 NSv در محدوده دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد (۶۲- تا ۳۵۱+ درجه فارنهایت) کار میکند و دارای نوک پروب از جنس PPS است که محدوده خطی آن ۱٫۵ میلیمتر (۶۰ میل) و فاصله توصیهشده بین پروب و هدف ۱٫۰ میلیمتر (۴۰ میل) میباشد. سیمکشی در محل نصب از سایز سیمهای ۰٫۲ تا ۱٫۵ میلیمتر مربع (معادل ۱۶ تا ۲۴ AWG) پشتیبانی میکند و مقاومت خروجی آن ۵۰ اهم و حساسیت تغذیهاش کمتر از ۲ میلیولت به ازای هر ولت است. این سنسور سنسور نزدیکی 330901-00-08-10-01-00 3300 NSv برای مناطقی که محدودیتهایی در دید جانبی یا سوراخهای شیاردار دارند، ایدهآل است و امکان اندازهگیری دقیق ارتعاش شعاعی و موقعیت محوری (فشاری) را بر روی شفتهایی با قطر کوچکتر از ۵۱ میلیمتر (۲ اینچ) و اهداف تخت با عرض کمتر از ۱۵ میلیمتر (۰٫۶ اینچ) فراهم میکند. اتصالدهندهها و محافظهای اتصالدهنده ClickLoc با پوشش طلا، نفوذ مایعات را جلوگیری کرده و انتقال سیگنال قابل اعتمادی به کابلهای افزایشی ۳۳۰۰ NSv و سیستمهای نظارتی خودکار فراهم میکنند.
کاربردها
کاربرد – اندازهگیری ارتعاش شعاعی
The سنسور نزدیکی 330901-00-08-10-01-00 3300 NSv در ترکیب با کابل افزایشی ۳۳۰۰ NSv ارتعاش شعاعی شفت را نظارت میکند. محدوده خطی ۱٫۵ میلیمتر اطمینان حاصل میکند که کل دامنه ارتعاش بدون قطعشدن ثبت شود، در حالی که مقاومت خروجی ۵۰ اُهم وفاداری سیگنال را در طول کابلی به طول ۱٫۰ متر حفظ میکند. سیستمهای خودکار از این دادههای دقیق برای تنظیم سرعت کمپرسور یا تشخیص عدم تعادل بهصورت بلادرنگ استفاده میکنند.
کاربرد – ردیابی موقعیت محوری (فشاری)
استفاده سنسور نزدیکی 330901-00-08-10-01-00 3300 NSv با کابل افزایشی ۳۳۰۰ NSv ، موقعیتهای محوری روی اهداف تخت با عرض کمتر از ۱۵ میلیمتر ردیابی میشوند. فاصله توصیهشده ۱٫۰ میلیمتر و جنس نوک پروب از ماده PPS، تشخیص دقیق موقعیت را با حداقل دریفت فراهم کرده و تنظیم خودکار نیروی فشاری در ماشینآلات مجهز به یاتاقانهای لغزنده با فیلم مایع را پشتیبانی میکنند.
کاربرد – تشخیص سرعت و صفر-سرعت
محدوده خطی ۱٫۵ میلیمتری و پاسخ سریع سنسور، امکان تشخیص سرعت چرخشی و رویدادهای صفر-سرعت را فراهم میکند. هنگامی که با کابل افزایشی ۳۳۰۰ NSv تلفیق شود، خروجی ۵۰ اهمی انتقال بدون تلفات را به کنترلکنندههای اتوماسیون تضمین میکند و زمانبندی دقیق فاز را برای دنبالههای راهاندازی و خاموشسازی فراهم میسازد.
کاربرد – سیگنالهای مرجع فاز (کیفیزور)
The سنسور نزدیکی 330901-00-08-10-01-00 3300 NSv سیگنالهای کِیفیزور (Keyphasor) را با انحراف ولتاژ بسیار کم (< ۲ میلیولت در هر ولت تغییر ورودی) ارسال میکند. در ترکیب با کابل افزایشی ۳۳۰۰ NSv ، دادههای فاز دقیقی را به سیستمهای تحلیل لرزش خودکار تغذیه میکند و تصمیمگیریهای نگهداری پیشبینانه را پشتیبانی میکند.
مشخصات
|
محدوده دمایی پروب: |
-52°C تا +177°C (-62°F تا +351°F) |
|
دمای ذخیره سازی: |
-52°C تا +177°C (-62°F تا +351°F) |
|
جنس نوک پروب: |
پلی فنیلن سولفید (PPS) |
|
جنس بدنه پروب: |
فولاد ضدزنگ AISI 304 (SST) |
|
سیمکشی در محل: |
0.2 تا 1.5 mm2 (16 تا 24 AWG) [0.25 تا 0.75 mm2 (18 تا 23 AWG) با فرول] |
|
محدوده خطی: |
1.5 میلیمتر (60 میل) |
|
تنظیم فاصله توصیهشده: |
1.0 میلیمتر (40 میل) |
|
مقاومت خروجی: |
50 Ω |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
مزیت رقابتی
مزیت رقابتی – مقاومت بالا در برابر دما و مواد شیمیایی
نکتهٔ سنسور از جنس PPS و پوستهٔ آن از جنس AISI 304 امکان کارکرد در دمای بین ۵۲- تا ۱۷۷+ درجه سانتیگراد (۶۲- تا ۳۵۱+ درجه فارنهایت) را فراهم میکند و در عین حال در برابر قرارگیری در معرض مواد شیمیایی در کمپرسورها مقاومت دارد. با استفاده از کابل افزایشی ۳۳۰۰ NSv ، یکپارچگی دادهها در محیطهای اتوماسیون با دمای بالا حفظ میشود.
مزیت رقابتی – انتقال امن سیگنال
اتصالدهندههای کلیکلاک (ClickLoc) با روکش طلا و محافظهای اتصالدهنده در سنسور نزدیکی 330901-00-08-10-01-00 3300 NSv اطمینان حاصل میکند که سیگنالها از طریق کابل افزایشی ۳۳۰۰ NSv حفظ سطح پایین نویز و ولتاژ ثابت، که برای نظارت خودکار دقیق حیاتی است.
مزیت رقابتی – طراحی فشرده برای فضاهای محدود
طول پروب ۰٫۸ اینچی و رزوهٔ ۱/۴-۲۸ امکان نصب آن را در مناطق محدود مانند سوراخهای شیاردار (counter bore)، دید جانبی (sideview) یا دید عقب (rearview) فراهم میکند. همراه با کابل افزایشی ۳۳۰۰ NSv ، این قابلیت را فراهم میسازد تا در چیدمانهای فشرده کمپرسورها بهصورت خودکار عمل کند که در آنها پروبهای استاندارد جایی برای نصب ندارند.
مزیت رقابتی – قابلیت جایگزینی با سیستمهای موجود
از نظر مکانیکی و الکتریکی با پروبهای قبلی سری ۳۳۰۰ RAM سازگان دارد، سنسور نزدیکی 330901-00-08-10-01-00 3300 NSv بهخوبی با کابل افزایشی ۳۳۰۰ NSv ، که ارتقای خودکار سیستم را بدون نیاز به تعویض سختافزار نظارتی امکانپذیر میسازد و در نتیجه زمان ایست و خطاهای نصب را کاهش میدهد.
