بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330881-28-04-150-06-02 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه پروب و تأییدیهها: |
پروب 8 میلیمتری 3300 XL با تأییدیههای متعدد |
|
گزینه آداپتور فاصله (بعد B): |
40 میلیمتر |
|
گزینه نفوذ پروب (بعد C): |
150 میلیمتر |
|
گزینه فیتینگها (ارسال به صورت ست): |
یک عدد فیتینگ 3/4-14 NPT، یک عدد کاهنده 3/4-14 NPT به 1/2-14 NPT از جنس SST و دو عدد پلاگ |
|
گزینه رزوه نصب: |
3/4-14 NPT (الزامی اگر گزینه آداپتور فاصله درخواست شود) |
|
ابعاد: |
37x9x8 سانتیمتر |
|
وزن: |
1.5 کیلوگرم |
توضیح

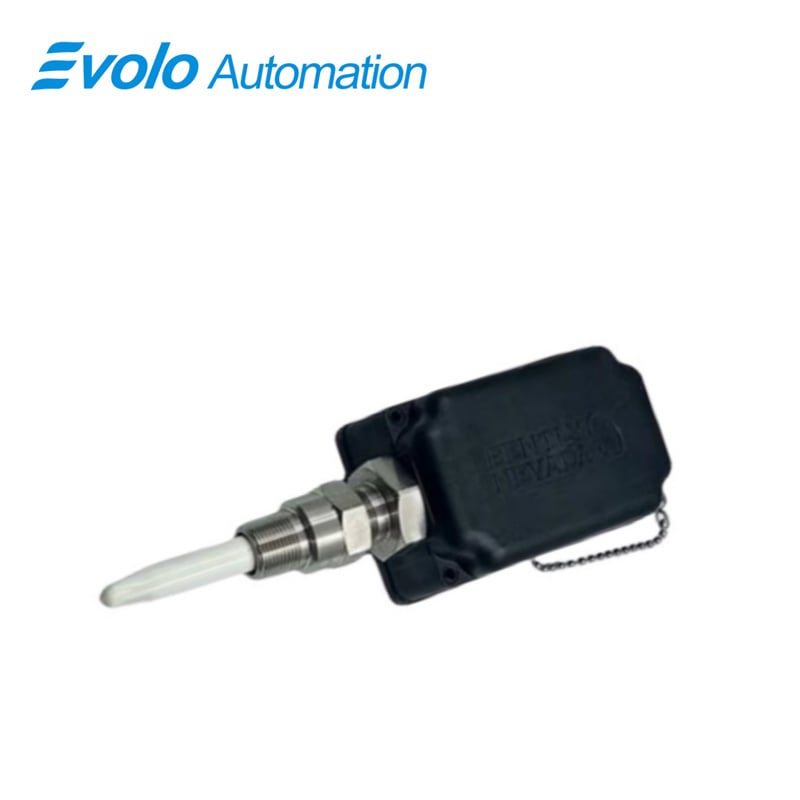

ترانسدیوسر نزدیکی PROXPAC XL (330881-28-04-150-06-02) یک سیستم حسگری خودکفا و با عملکرد بالا است که برای اتوماسیون صنعتی و نظارت بر ماشینآلات دوار طراحی شده و اندازهگیری دقیق لرزش و جابجایی شفت را فراهم میکند. این مجموعه با عمق نفوذ پروب 150 میلیمتری و آداپتور فاصلهگذار 40 میلیمتری، مناسب محفظههای فرورفته یا عمیق بوده و در عین حال قابلیت خواندن بسیار دقیق را حفظ میکند. حسگر مجتمع 3300 XL 8 میلیمتری Proximitor با تأییدیههای متعدد، نیاز به محفظههای جداگانه Proximitor یا کابلهای امتداد را مرتفع میسازد و بدین ترتیب نصب سادهتر شده و خطاهای احتمالی در سیمکشی کاهش مییابد.
هوسینگ از جنس پلیفنیلن سولفید (PPS) تقویتشده با الیاف شیشه و رسانا ساخته شده است که استحکام مکانیکی عالی، مقاومت در برابر مواد شیمیایی و تخلیه الکترواستاتیکی را فراهم میکند. این مونتاژ دارای رتبه IP66 و نوع 4X است و میتواند در برابر محیطهای مرطوب، گرد و غبار و خورنده مقاومت کند. ترانسدیوسر دارای محدوده خطی 2 میلیمتر (80 میل) با تنظیم شکاف توصیهشده 1.27 میلیمتر (50 میل) است و با شفتهایی با حداقل قطر 50.8 میلیمتر (2.0 اینچ) تا حداکثر توصیهشده 76.2 میلیمتر (3.0 اینچ) سازگار است.
عملکرد الکتریکی پایدار و قابل اعتماد است و دارای حساسیت تغذیه کمتر از 2 میلیولت بر ولت، مقاومت خروجی 50 اهم و قابلیت اتصال سیمکشی در محل برای کابلهای 16 تا 24 AWG (0.2 تا 1.5 میلیمتر مربع) میباشد. این ترانسدیوسر PROXPAC XL در محدوده دمایی -52°C تا +100°C (-62°F تا +212°F) کار میکند و نظارت بلندمدت و دقیق توربینها، موتورها، کمپرسورها و سایر ماشینآلات دوار حیاتی را تضمین میکند و امکان نظارت خودکار وضعیت، کاهش هزینههای نگهداری و افزایش قابلیت اطمینان سیستم را فراهم میآورد.
کاربردها
1. نظارت بر لرزش محور توربین
نفوذ پروب 150 میلیمتری امکان نصب عمیق در محفظه توربین را فراهم میکند و اندازهگیری دقیق جابجایی و ارتعاش در محدوده خطی 2 میلیمتری را ارائه میدهد که برای نگهداری پیشبینانه و جلوگیری از خرابی ضروری است.
2. نظارت بر موتور و ژنراتور
سنسور مجتمع 3300 XL Proximitor بهطور مداوم حرکت و ارتعاش شفت در موتورها و ژنراتورها را ردیابی میکند و عدم همترازی، عدم تعادل و سایش یاتاقان را تشخیص میدهد تا زمانبندی نگهداری مبتنی بر اتوماسیون بهبود یابد.
3. محیطهای صنعتی سخت
با رتبهبندی IP66 و Type 4X، این ترانسدیوسر بهصورت قابل اعتمادی در شرایط مرطوب، گرد و غبار و خورنده موجود در کارخانههای پتروشیمی، تأسیسات تولید برق و کاربردهای صنایع سنگین عمل میکند.
4. نظارت بر پمپ و کمپرسور
آداپتور استنداف 40 میلیمتری نصب صحیح در محفظههای فرو رفته پمپ و کمپرسور را تضمین میکند و اندازهگیری دقیق ارتعاش و موقعیت شفت را برای نظارت مبتنی بر وضعیت فراهم میکند.
5. یکپارچهسازی ساده شده اتوماسیون
طراحی خودمختف با حذف پوستههای خارجی پروزیمیتور یا کابلهای امتداد، سیمکشی و نصب را برای سیستمهای صنعتی خودکار بهینه میکند و خطاهای احتمالی را کاهش میدهد.
مشخصات
|
حساسیت تغذیه: |
< 2 میلیولت تغییر در خروجی به ازای هر ولت تغییر در ورودی |
|
مقاومت خروجی: |
50 Ω |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
|
تنظیم فاصله توصیهشده: |
1.27 میلیمتر (50 میلها) |
|
حداقل قطر شفت: |
50.8 میلیمتر (2.0 اینچ) |
|
قطر توصیهشده شفت: |
76.2 میلیمتر (3.0 اینچ) |
|
رتبه حفاظت حفاظ: |
IP66 (تأییدشده توسط گزارش BASEEFA با شماره T07\/0709) |
|
دمای عملیاتی: |
-52°C تا +100°C (-62°F تا +212°F) |
|
دمای ذخیره سازی: |
-52°C تا +105°C (-62°F تا +221°F) |
مزیت رقابتی
1. سنسور ترکیبی Proximitor
سنسور داخلی 3300 XL نیاز به پوستههای جداگانه یا کابلهای امتداد را از بین میبرد و نقاط احتمالی خرابی را به حداقل میرساند و پیچیدگی نصب را کاهش میدهد.
2. پوسته با دوام بالا
پلیفرمت فشرده شده با الیاف شیشه و هادی، استحکام مکانیکی، مقاومت در برابر مواد شیمیایی و تخلیه الکترواستاتیک را برای عملکرد قابل اعتماد در طولانیمدت تضمین میکند.
3. اندازهگیریهای دقیق و تکرارپذیر
دارای محدوده خطی 2 میلیمتر با شکاف توصیهشده 1.27 میلیمتر است و دادههای دقیق ارتعاش و موقعیت شفت را در سیستمهای اتوماسیون صنعتی ارائه میدهد.
4. مقاوم در برابر محیطهای سخت
با رتبهبندی IP66 و نوع 4X، این مجموعه در شرایط مرطوب، گرد و غبار و خورنده بهخوبی کار میکند و عمر تجهیزات را افزایش داده و زمان توقف را کاهش میدهد.
5. نصب آسان و نگهداری در محل
سادهسازی نصب و به حداقل رساندن پیچیدگی نگهداری در محیطهای صنعتی خودکار با استفاده از آداپتور استندآف از پیش تنظیم شده و سازگاری با سیمکشی فیلد 16 تا 24 AWG.
