بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330710-000-050-02-00 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه: |
0 میلیمتر |
|
گزینه طول کل محفظه: |
50 mm |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
رشته M14 x 1.5 |
|
حداکثر طول درگیری رشته پیچ: |
21 میلیمتر
|
|
ابعاد: |
30x30x3 سانتیمتر |
|
وزن: |
0.65 کیلوگرم |
توضیح

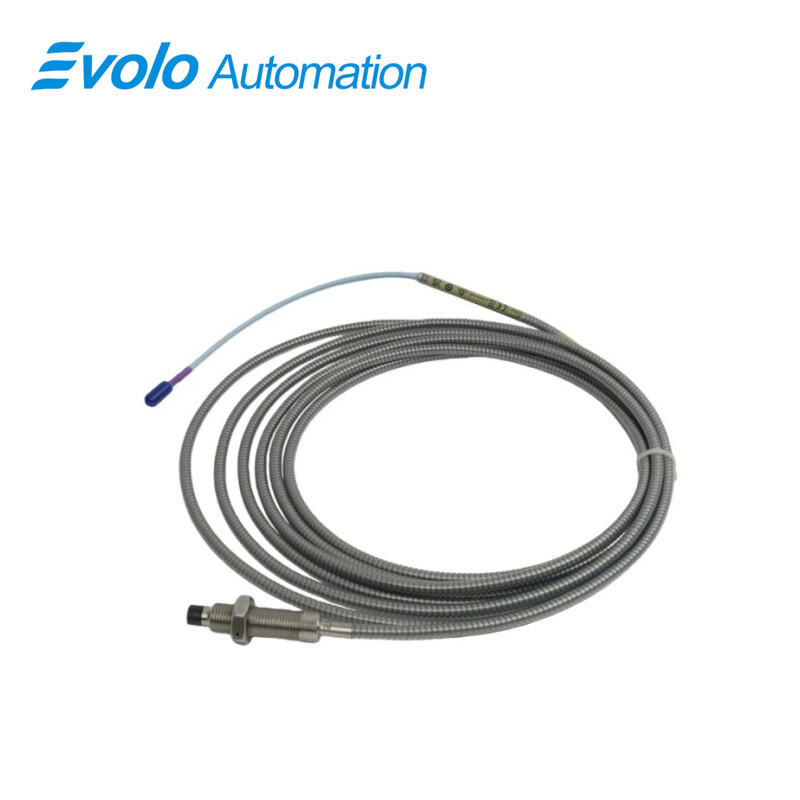

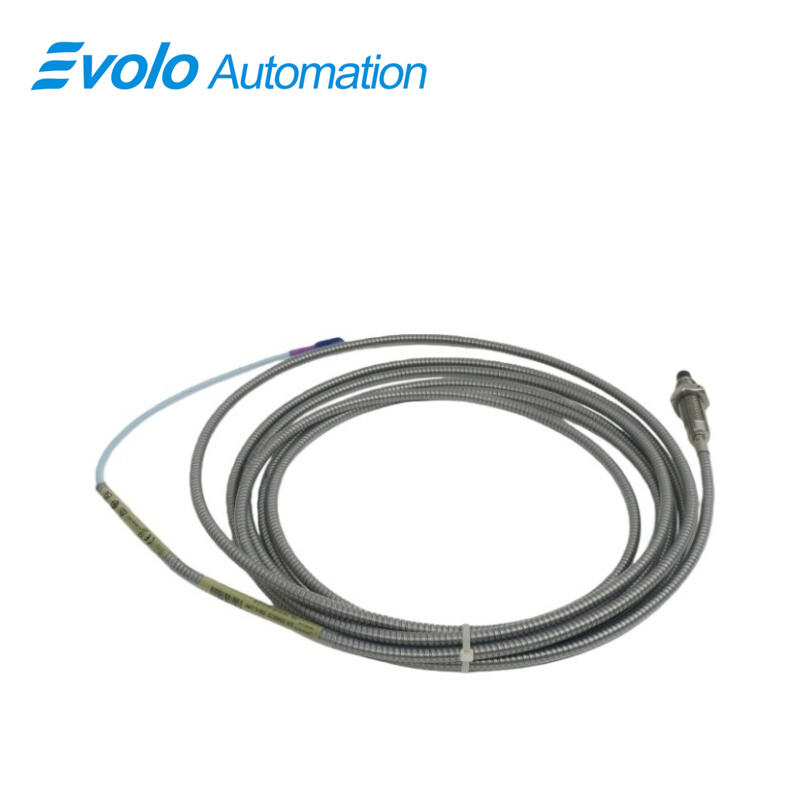

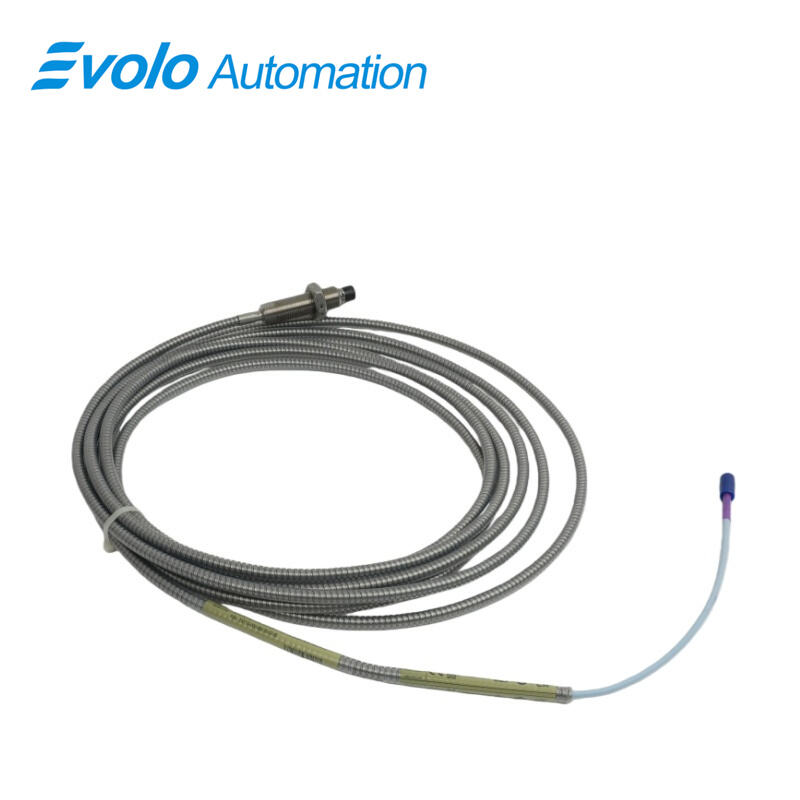

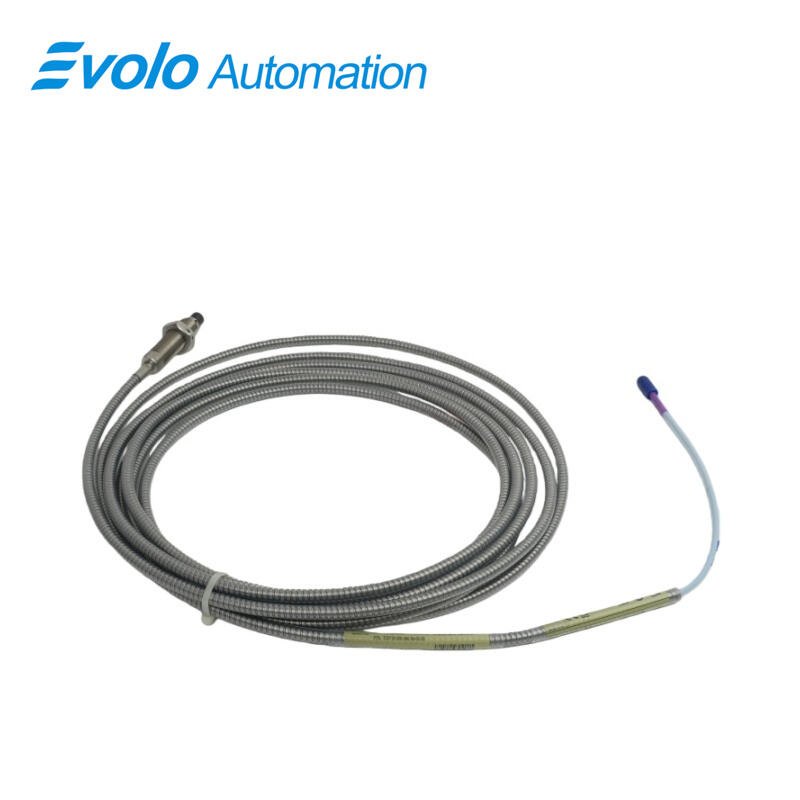

حُسّاس نزدیکی 3300 XL 11 میلیمتر با کد 330710-000-050-02-00، یک ترانسدیوسر دقیق بدون تماس است که برای کاربردهای اتوماسیون صنعتی که دامنه خطی گسترده و قابلیت اطمینان بالا را میطلبد، طراحی شده است. این حسگر با سرِ 11 میلیمتری، خروجی 3.94 ولت بر میلیمتر (100 میلیولت بر میل) ارائه میدهد و اندازهگیری دقیق لرزش و جابهجایی را در ماشینهای مجهز به یاتاقان فیلم مایع امکانپذیر میسازد. بدنه پروب رزوهدار با استاندارد M14 × 1.5 حداکثر عمق پیچخوری 21 میلیمتر را پشتیبانی میکند، در حالی که طول بدون رزوه آن 0 میلیمتر و طول کلی بدنه 50 میلیمتر است. حسگر نزدیکی 3300 XL 11 میلیمتری همراه با کابل استاندارد 1.0 متری (3.3 فوتی) تعبیه شده با اتصالات کوچک هممحور ClickLoc ارائه میشود که اتصالات محکم و روکششده با طلا را با تحمل کشش تا 330 نیوتن فراهم میکند. این سیستم ترانسدیوسر با شیلد برایدینگ مسی بافتهشده 99.9% و مقاومت در برابر گرد و غبار و آب با رتبه IP67، در برابر محیطهای صنعتی سختگیرانه مقاوم است و بهطور قابل اعتماد در دمایی از -40 درجه سانتیگراد تا +85 درجه سانتیگراد عمل میکند. طراحیهای اختصاصی TipLoc و CableLoc آن، دوام و پایداری را در سیستمهای اتوماسیون تضمین میکند و آن را به گزینهای ایدهآل برای ارتقاء از سیستمهای قدیمی 7200 سری 11 میلیمتری و 14 میلیمتری تبدیل میکند، ضمن اینکه سازگاری خود را با پیکربندیهای سیستم نظارتی 3500 حفظ میکند.
کاربردها
اندازهگیریهای موقعیت محوری (نیروی راستایی)
پروب نزدیکی 3300 XL 11 میلیمتر بهطور دقیق موقعیت محوری را در یاتاقانهای پیشران توربین و کمپرسور اندازهگیری میکند و دادههای جابجایی لحظهای را برای نظارت خودکار با محدوده خطی تا 11 میلیمتر فراهم میکند و کنترل دقیق تجهیزات چرخان حیاتی را تضمین میکند.
اندازهگیری انبساط دیفرانسیلی شیبدار در توربینهای بخار
این پروب که برای نظارت دقیق بالا در توربین طراحی شده است، انبساط دیفرانسیلی محور را در چندین مرحله با وضوح زیر میکرون تشخیص میدهد و از نگهداری پیشبینانه پشتیبانی کرده و کارایی سیستم خودکارسازی را بهینه میسازد.
اندازهگیری موقعیت میله یا سقوط میله در کمپرسورهای رفت و برگشتی
این پروب امکان ردیابی دقیق جابجایی میله را فراهم میکند و به سیستمهای خودکار اجازه میدهد تا رویداد سقوط میله را بلافاصله تشخیص دهند. خروجی 3.94 ولت/میلیمتر آن انحراف سیگنال بسیار کمی حتی در دماهای حداقل 40- درجه سانتیگراد تا 85+ درجه سانتیگراد دارد.
اندازهگیری تاچومتر و سرعت صفر
با تولید سیگنالهای فاز با وضوح بالا، ترانسدیوسر 3300 XL 11 میلیمتر ارائه بازخورد سرعت دقیق برای کنترلکنندههای اتوماسیون را ممکن میسازد و تشخیص صفر سرعت و نظارت بر سرعت چرخشی در کمپرسورها و توربینهای صنعتی را پشتیبانی میکند.
سیگنالهای مرجع فاز (کیفیزر)
پروب سیگنالهای قابل اعتماد کیفیزر را برای تحلیل فاز ارتعاش فراهم میکند که تشخیص خودکار نقص، نظارت بر وضعیت و ادغام با سیستمهای نظارتی 3500 را برای بهبود ایمنی و کارایی عملیاتی تسهیل میکند.
مشخصات
|
جلاوه: |
محافظ مسی بافتهشده 99.9% |
|
اتصالات: |
کانکتورهای استاندارد صنعتی RJ45 |
|
مقاومت در برابر محیط: |
رده IP67 برای مقاومت در برابر گرد و غبار و آب |
|
دمای عملیاتی: |
-40°C تا +85°C |
|
دمای ذخیره سازی: |
-40°C تا +85°C |
مزیت رقابتی
محدوده خطی گسترده
نص tip پروب 11 میلیمتری اجازه اندازهگیری جابجایی خطی طولانیتری را نسبت به سیستمهای استاندارد 8 میلیمتری فراهم میکند و تشخیص دقیق حرکت شفت در کاربردهای اتوماسیون با دامنه بزرگ را ممکن میسازد.
مقاومت محیطی مستحکم
ساختار با رتبه IP67 همراه با محافظ بافتهشده مسی 99.9٪ تضمین میکند که پروب در شرایط گرد و غبار، رطوبت و دمای حدی (-40°C تا +85°C) بهصورت قابل اعتماد کار کند و زمان توقف تعمیر و نگهداری را کاهش دهد.
اتصالات محکم با استحکام بالا
اتصالدهندههای کلیک لوک با روکش طلا و طراحی انحصاری کابل لوک، استحکام کششی تا 330 نیوتن را فراهم میکنند و از قطع غیرعمدی در سیستمهای خودکار و محیطهای صنعتی سخت جلوگیری میکند.
سازگاری مناسب برای ارتقاء
با طراحی مخصوص برای جایگزینی ترانسدیوسرهای قدیمی سری 7200 با قطر 11 و 14 میلیمتر، مدل 3300 XL 11 میلیمتر امکان ارتقاء بدون وقفه در سیستمهای نظارتی 3500 را فراهم میکند و در عین حال یکپارچگی سیستم اتوماسیون را حفظ میکند.
طراحی مکانیکی بادوام
ن tip لوک در نوک پروب و پوستههای پیچدار M14 × 1.5 با عمق درگیری حداکثر 21 میلیمتر، پایداری مکانیکی را در شرایط ارتعاش شدید تضمین میکند و عمر سنسور و قابلیت اطمینان آن را در عملیات حیاتی اتوماسیون افزایش میدهد.
