بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330101-00-80-20-02-05 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
0.0 اینچ |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
8.0 اینچ |
|
گزینه طول کل: |
2.0 متر (6.6 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
تأییدیههای CSA، ATEX، IECEx |
|
رشته پیچ بدنه پروب: |
رشته 3/8-24 UNF |
|
حداکثر طول درگیری رشته پیچ: |
0.563 in |
|
ابعاد: |
57.8x1.2x1.2 سانتیمتر |
|
وزن: |
0.1کگ |
توضیح

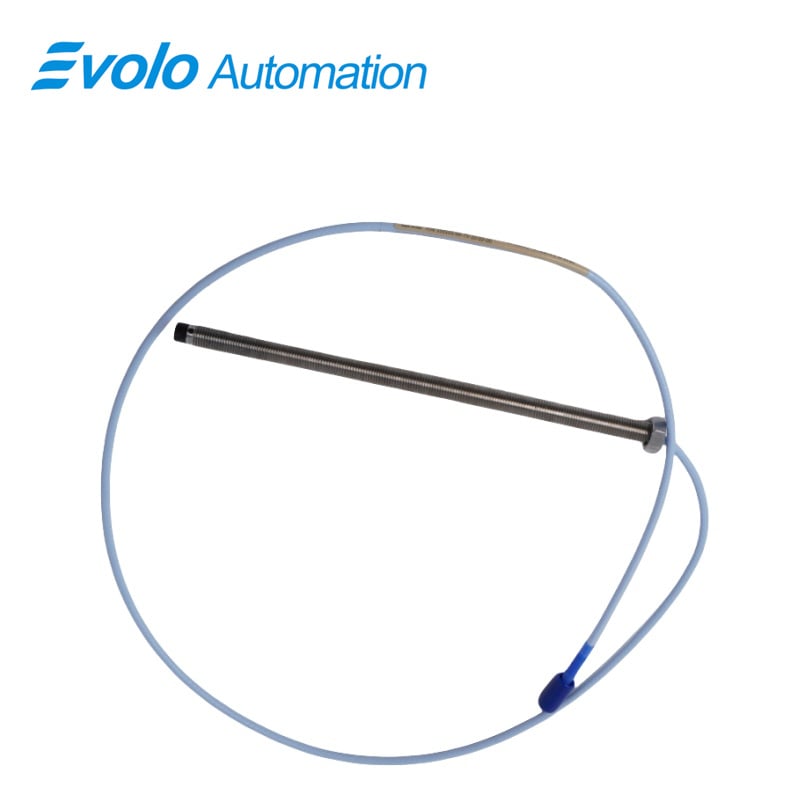

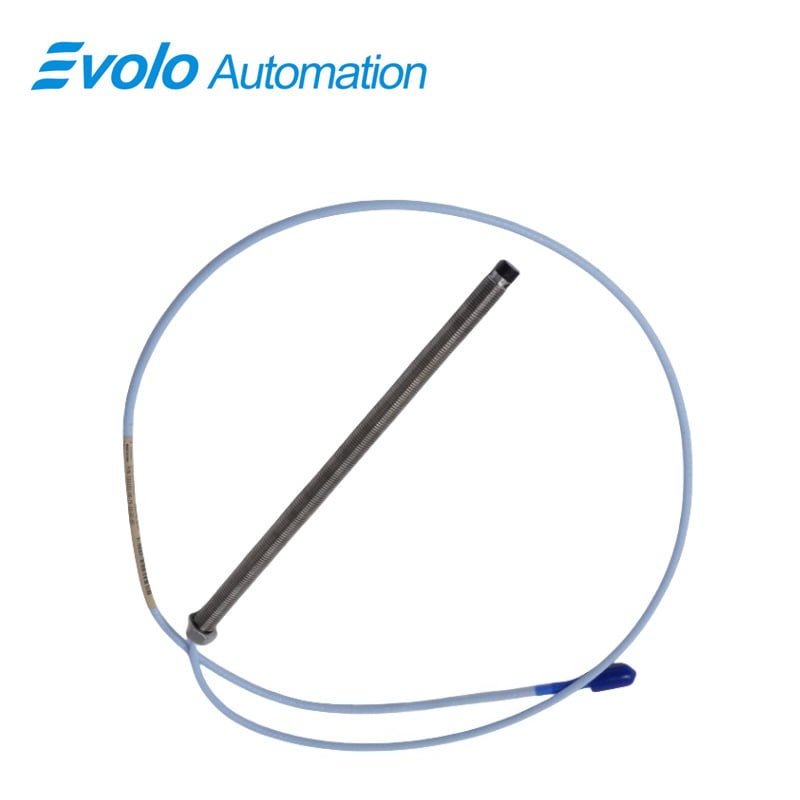

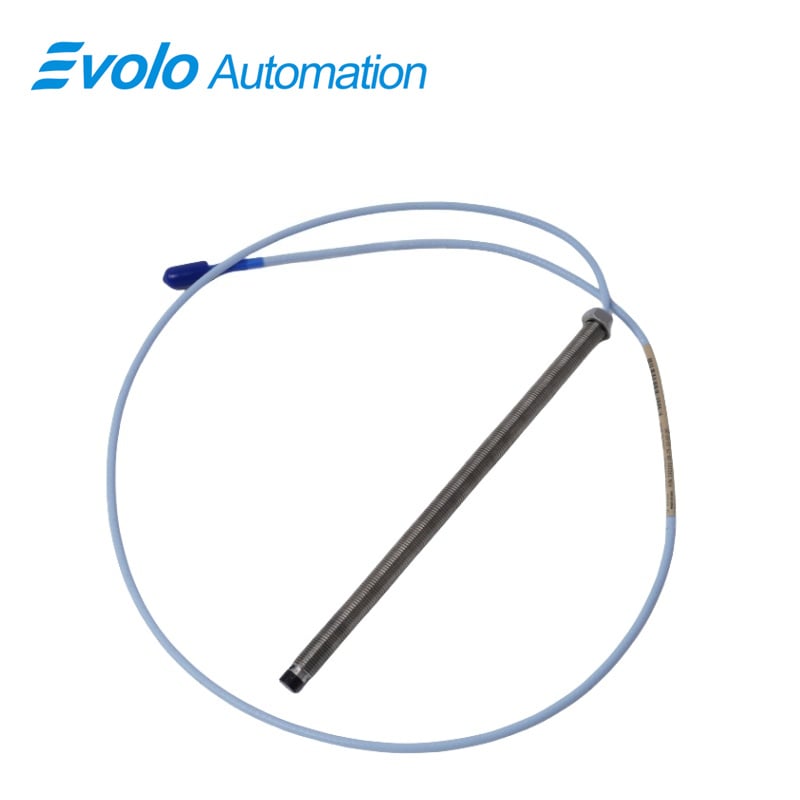

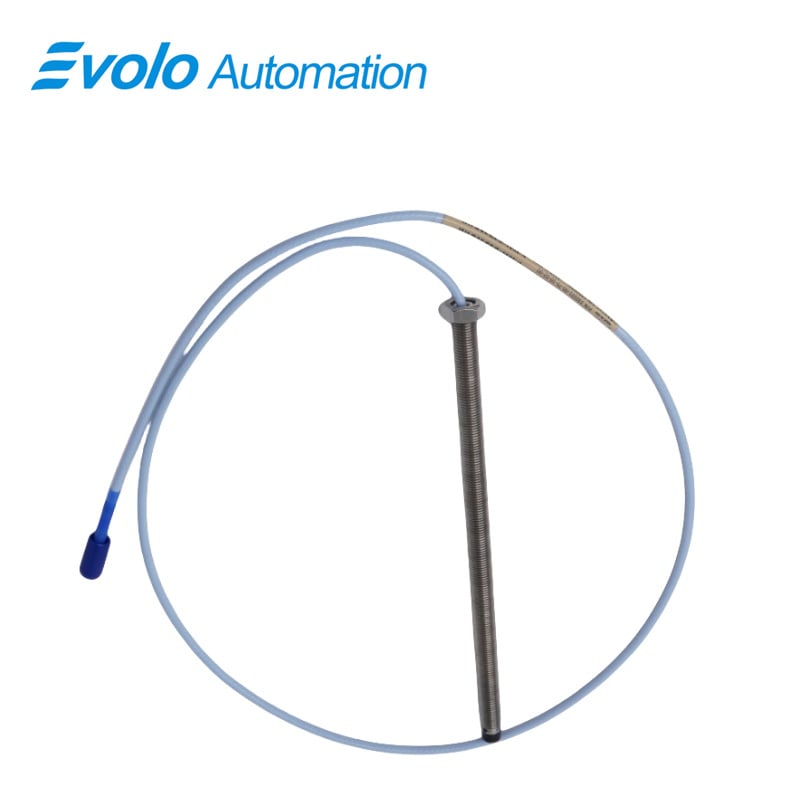

پروب نزدیکی 3300 XL 8 میلیمتر (مدل 330101-00-80-20-02-05) یک ترانسدیوسر دقیق جریان گردابی است که برای کاربردهای پیشرفته در اتوماسیون و نظارت بر وضعیت طراحی شده است. این پروب خروجی ولتاژی تولید میکند که بهطور مستقیم با فاصله بین نوک پروب و سطح رسانای اندازهگیریشده متناسب است و امکان نظارت دقیق از موقعیتهای ثابت و همچنین ارتعاشات پویا را فراهم میکند. با دامنه خطی 2 میلیمتر (80 میل) و مقاومت خروجی 50 اهم، این پروب اندازهگیریهای قابل اعتمادی را حتی در شرایط عملیاتی سخت در محدوده دمایی از 52- درجه سانتیگراد تا 177+ درجه سانتیگراد (62- تا 350+ درجه فارنهایت) تضمین میکند. این پروب دارای بدنه رزوهدار 3/8-24 UNF با حداکثر عمق پیچخوری 0.563 اینچ است و با سیمکشی میدانی در محدوده 0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) سازگار است. اتصالدهنده کواکسیال کوچک ClickLoc و کابل امتداد 2.0 متری آن با ظرفیت نوعی 69.9 پیکوفاراد بر متر، انتقال سیگنالی امن و پایدار را تضمین میکنند. این پروب مطابق استانداردهای CSA، ATEX و IECEx گواهینامه دارد و الزامات API 670 را برآورده میکند و عملکرد قابل اعتمادی را در اتوماسیون صنعتی، نظارت بر ارتعاشات و تشخیص سلامت ماشینآلات فراهم میکند. این پروب از طراحیهای انحصاری TipLoc و CableLoc بهره میبرد که اتصال محکمتر نوک به بدنه و استحکام کابل در برابر کشش معادل 330 نیوتن (75 پوند-نیرو) را فراهم میکنند؛ در حالی که ویژگی اختیاری FluidLoc از نفوذ روغن یا مایعات از طریق کابل جلوگیری کرده و قابلیت اطمینان و طول عمر سیستم را افزایش میدهد. سبکوزن (0.1 کیلوگرم) و فشرده (57.8 × 1.2 × 1.2 سانتیمتر)، این پروب کاملاً با اجزای سری 3300 غیر-XL سازگار است و امکان یکپارچهسازی انعطافپذیر در سیستمهای نظارتی صنعتی موجود را فراهم میکند.
کاربردها
1. نظارت بر ارتعاشات یاتاقان فیلم مایع
سنسور 3300 XL 8 میلیمتری ارتعاشات را در توربوماشینهای پرسرعت اندازهگیری کرده و دادههایی فراهم میکند که از خرابی یاتاقان جلوگیری میکند. محدوده خطی آن برابر با 2 میلیمتر و تحمل دمایی از -52°C تا +177°C است که خوانش پایداری حتی در شرایط تنش عملیاتی شدید فراهم میکند.
اندازهگیری موقعیت محور
این سنسور برای ماشینآلات دوار ایدهآل است و اندازهگیری دقیق موقعیت ایستایی را با حساسیت تغذیه کمتر از 2 میلیولت به هر ولت تغییر فراهم میکند و همخطی دقیق محور را تضمین کرده و از توقفهای برنامهریزینشده جلوگیری میکند.
مرجع سرعت و فاز کلیدی (Keyphasor)
سنسور 3300 XL 8 میلیمتری به عنوان مرجع Keyphasor برای تجهیزات دوار پرسرعت عمل میکند و امکان محاسبه دقیق سرعت و هماهنگی برای سیستمهای کنترل در نیروگاههای اتوماسیون را فراهم میکند.
پایش وضعیت توربین
این پروب که در سیستمهای نظارت توربین ادغام شده است، الگوهای ارتعاشی پویا را ثبت میکند و به استراتژیهای نگهداری پیشبینانه کمک کرده و عمر تجهیزات را افزایش میدهد. طراحیهای مستحکم TipLoc و CableLoc این پروب، عملکرد قابل اعتماد سنسور را در محیطهای با ارتعاش شدید تضمین میکند.
5. اتوماسیون فرآیند نفت و گاز
با رعایت استانداردهای CSA، ATEX و IECEx، پروب 3300 XL 8 میلیمتری برای محلهای خطرناک مناسب است و امکان نظارت ایمن و لحظهای از ماشینآلات دوار حیاتی در پالایشگاهها و واحدهای پتروشیمی را فراهم میکند.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
1. دقت بالا و عملکرد خطی
دامنه خطی 2 میلیمتر و خروجی ولتاژ دقیق متناسب با جابهجایی ارائه میدهد و اندازهگیری قابل اعتمادی را برای کاربردهای هم ایستا و هم پویا فراهم میکند.
2. تحمل دمای بسیار بالا
در دماهای بین -52°C تا +177°C (-62°F تا +350°F) کار میکند و امکان استفاده در محیطهای صنعتی سخت را بدون کاهش کیفیت سیگنال فراهم میآورد.
3. قابلیت اطمینان مکانیکی افزایشیافته
طراحیهای ثبتشده TipLoc و CableLoc اتصال محکم نوک پروب و کابل را با مقاومت کششی 330 نیوتن (75 پوند-نیرو) تضمین میکنند و فرآیند نگهداری را کاهش میدهند.
4. سازگاری جهانی
کاملاً سازگار با دیگر پروبهای سری 3300 و ماژولهای Proximitor است که نیاز به کالیبراسیون سفارشی را حذف کرده و ارتقاء سیستم را ساده میسازد.
5. مقاومت اختیاری در برابر مایعات
گزینه کابل FluidLoc از نشت روغن یا مایعات از طریق کابل پروب جلوگیری میکند، ایمنی را افزایش میدهد، خطر آلودگی را کاهش میدهد و عمر تجهیزات را افزایش میدهد.
