بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330708-00-20-10-12-00 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه: |
0 اینچ |
|
گزینه طول کل محفظه: |
2 اینچ |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل FluidLoc |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
رشته 5/8-18 UNF |
|
حداکثر طول درگیری رشته پیچ: |
0.938 اینچ |
|
ابعاد: |
30x25x3cm |
|
وزن: |
0.6kg |
توضیح

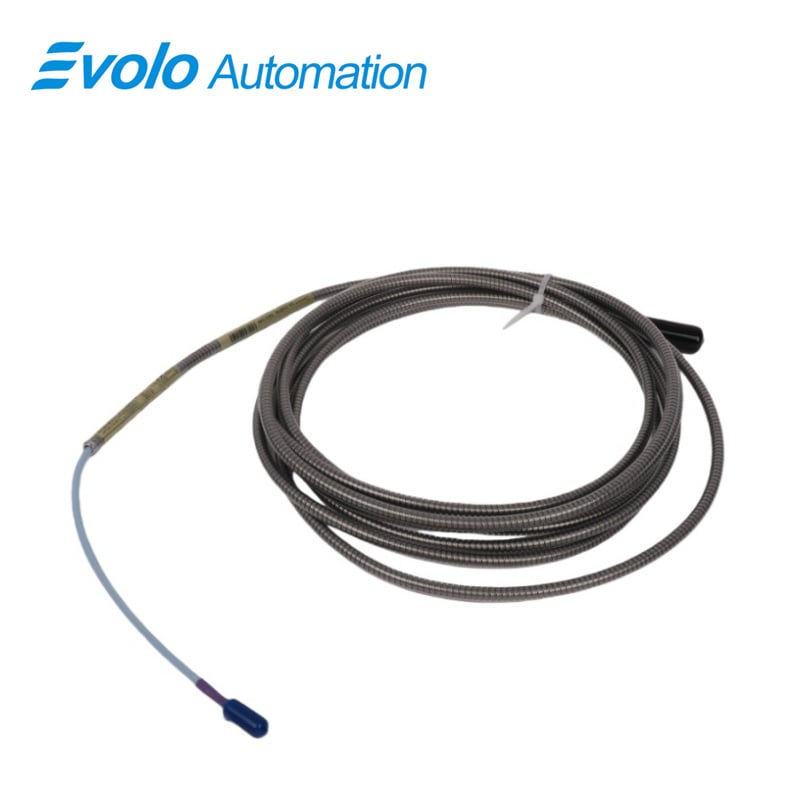

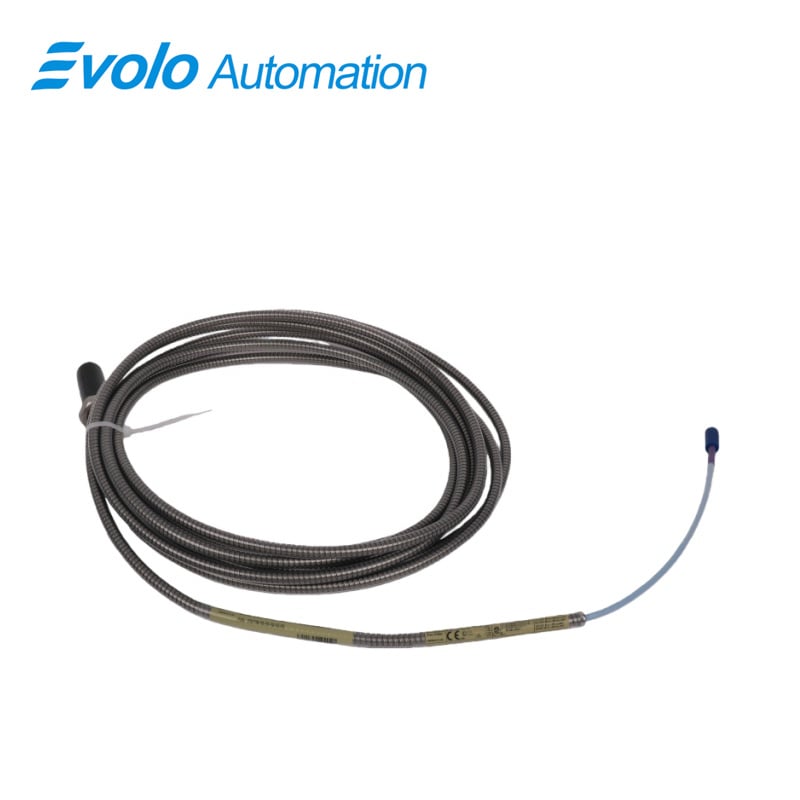

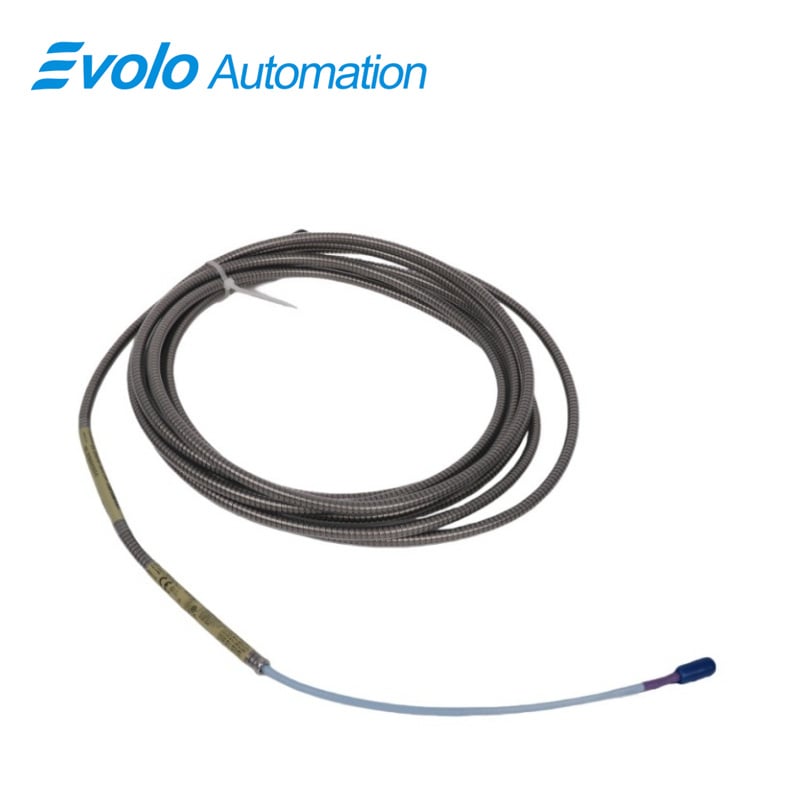

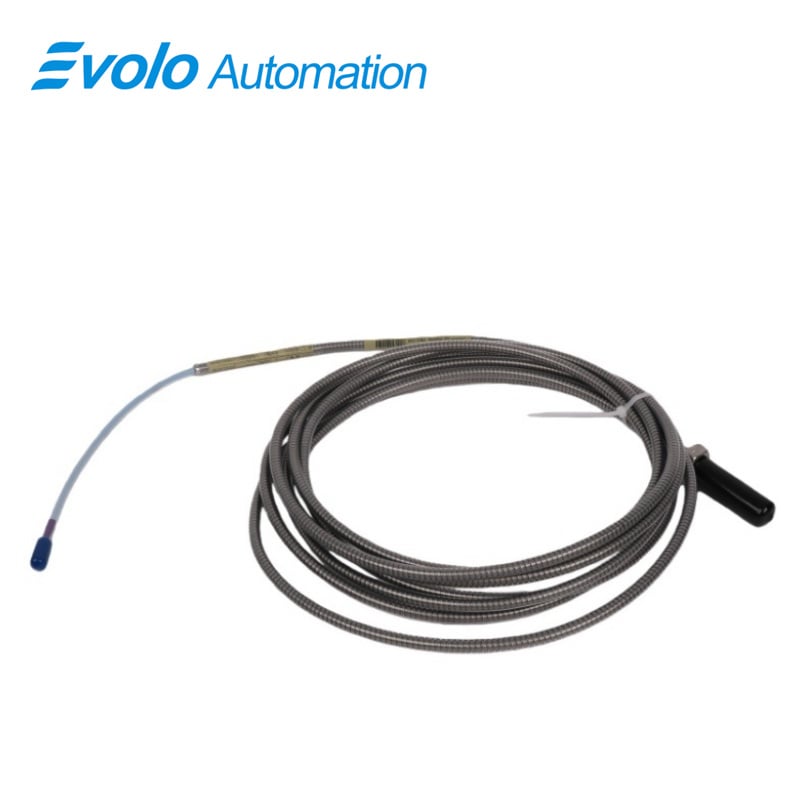

پروب نزدیکی 330708-00-20-10-12-00 3300 XL 11 میلیمتر یک ترانسدیوسر جریان گردابی با عملکرد بالا است که برای اتوماسیون صنعتی پیشرفته و نظارت بر ماشینآلات طراحی شده است. این دستگاه خروجی 3.94 ولت بر میلیمتر (100 میلیولت بر میل) را برای اندازهگیری دقیق، بدون تماس از لرزش و جابجایی در ماشینهای دارای یاتاقان فیلم مایع فراهم میکند. سرپروب 11 میلیمتری دامنه خطی طولانیتری نسبت به سیستم استاندارد 8 میلیمتری 3300 XL ارائه میدهد و بنابراین برای تشخیص موقعیت محوری (فشاری)، نظارت بر انبساط تفاضلی رمپ در توربینهای بخار، اندازهگیری موقعیت میله در کمپرسورهای رفت و برگشتی، تشخیص تاچومتر و سرعت صفر و همچنین سیگنالهای مرجع فاز Keyphasor مناسب است. این سیستم از اتصالات ClickLoc برنجی با روکش طلا استفاده میکند که بهصورت ایمن قفل میشوند و همچنین از روش اختصاصی قالبگیری TipLoc برای اتصال محکم سرپروب بهره میبرد. طراحی CableLoc استحکام اتصال پروب به کابل را تا 330 نیوتن (75 پوند-نیرو) تضمین میکند. پروب دارای پوستهای از فولاد ضدزنگ با رتبه IP67 است که در برابر گرد و غبار و آب مقاوم است و با کابلهای FluidLoc سازگار است تا از نشت روغن یا سایر مایعات جلوگیری کند. این دستگاه در دامنه –40°C تا +85°C این سیستم ترانسدیوسر برای قابلیت اطمینان در محیطهای صنعتی سخت طراحی شده است. ارتقاء از سیستمهای سری 7200 نیازمند جایگزینی تمام مؤلفهها و بهروزرسانی احتمالی سیستم نظارتی است تا یکپارچگی کامل سیستم و عملکرد بهینه تضمین شود.
کاربردها
اندازهگیری موقعیت نیروی محوری
جابجایی یاتاقان فشاری را در توربینها و کمپرسورهای بزرگ بهطور دقیق نظارت میکند و به جلوگیری از ناپایداری روتور کمک میکند.
اندازهگیری انبساط دیفرانسیلی شیبدار
انبساط حرارتی در روتورهای توربین بخار را با دقت ردیابی میکند و امکان نگهداری پیشبینانه و بهینهسازی بازده را فراهم میآورد.
موقعیت میله کمپرسور برگشتی
تشخیص سقوط میله و نظارت بر موقعیت را بهصورت زمان واقعی فراهم میکند تا تنش مکانیکی کاهش یافته و از توقف سیستم جلوگیری شود.
دورسنج و تشخیص سرعت صفر
سیگنالهای دقیق سرعت را برای سیستمهای کنترل ماشینآلات دوار تولید میکند و ایمنی و عملکرد را بهبود میبخشد.
سیگنالهای مرجع فاز (کیفیزر)
خروجیهای قابل اعتماد Keyphasor را برای تحلیل ارتعاش، بالانس روتور و نظارت بر وضعیت در تجهیزات دوار بزرگ ارائه میدهد.
مشخصات
|
جلاوه: |
محافظ مسی بافتهشده 99.9% |
|
اتصالات: |
کانکتورهای استاندارد صنعتی RJ45 |
|
مقاومت در برابر محیط: |
رده IP67 برای مقاومت در برابر گرد و غبار و آب |
|
دمای عملیاتی: |
-40°C تا +85°C |
|
دمای ذخیره سازی: |
-40°C تا +85°C |
مزیت رقابتی
محدوده خطی گسترده
سرنم 11 میلیمتری اجازه اندازهگیری خطی طولانیتری را نسبت به سیستمهای استاندارد 8 میلیمتری میدهد و نیاز به استفاده از چندین حسگر را کاهش میدهد.
طراحی مکانیکی مستحکم
طراحیهای انحصاری TipLoc و CableLoc، یکپارچگی مکانیکی را افزایش میدهند و تا 330 نیوتن (75 پوند-نیرو) استحکام کششی فراهم میکنند.
مقاومت زیاد به محیط
پوسته با رتبه IP67 و کابلهای اختیاری FluidLoc در برابر آلودگی گرد و غبار، آب و روغن محافظت فراهم میکنند.
ارتباطات امن
اتصالدهندههای ClickLoc با روکش طلایی بهخوبی قفل میشوند و از افت سیگنال یا قطع اتصال در محیطهای صنعتی سخت جلوگیری میکنند.
مسیر ارتقای بدون وقفه
برای جایگزینی سیستمهای سری 7200 با قطر 11 و 14 میلیمتر طراحی شده و از مؤلفههای مدرن 3300 XL برای بهبود عملکرد و سازگاری پشتیبانی میکند.
