بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330104-15-25-10-01-CN |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
150 میلیمتر |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
250 mm |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
کانکتور کواکسیال مینیاتوری ClickLoc با محافظ کانکتور، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
تأییدیههای CSA، ATEX، IECEx |
|
رشته پیچ بدنه پروب: |
M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
۲۶٫۵×۲۸×۲ سانتیمتر |
|
وزن: |
۰.۶۲ کیلوگرم |
توضیحات

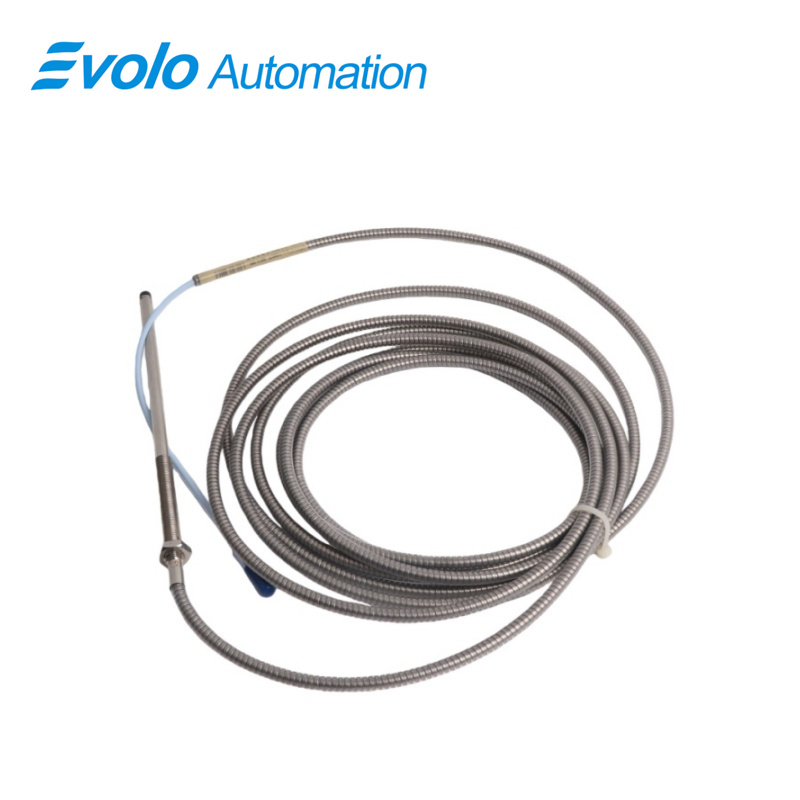

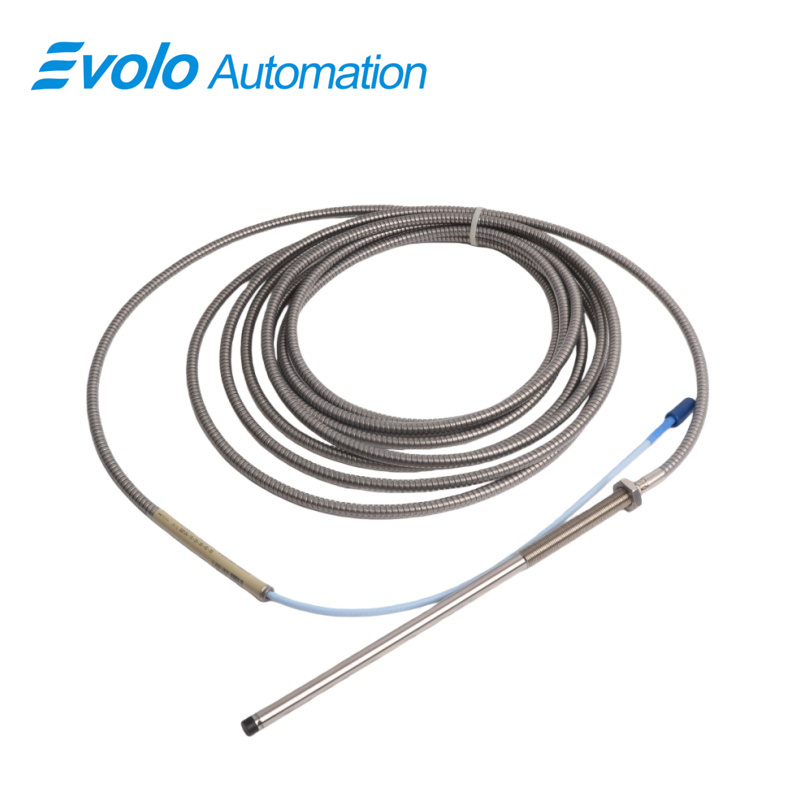

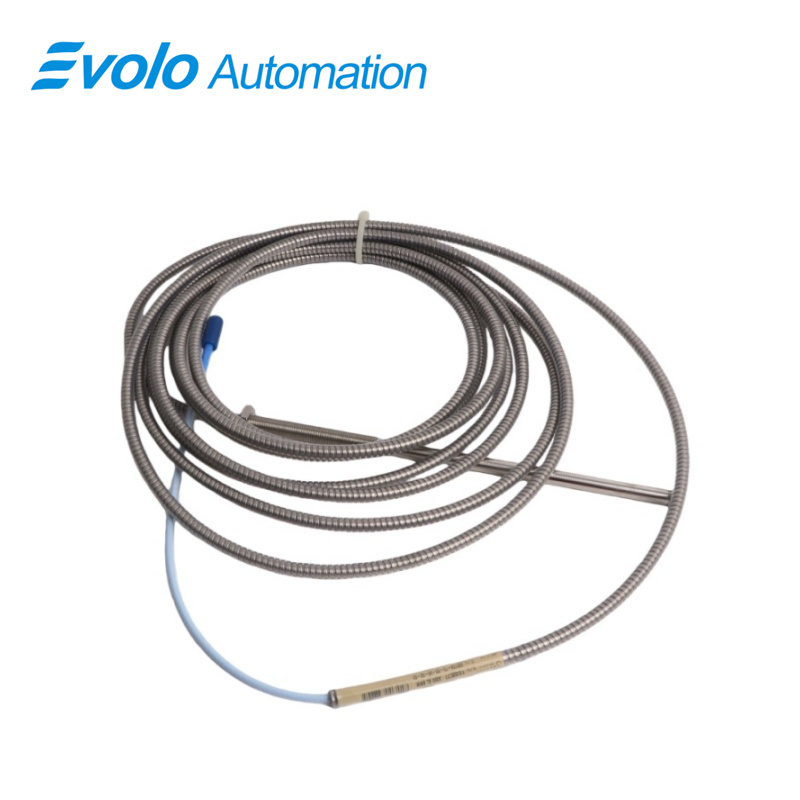

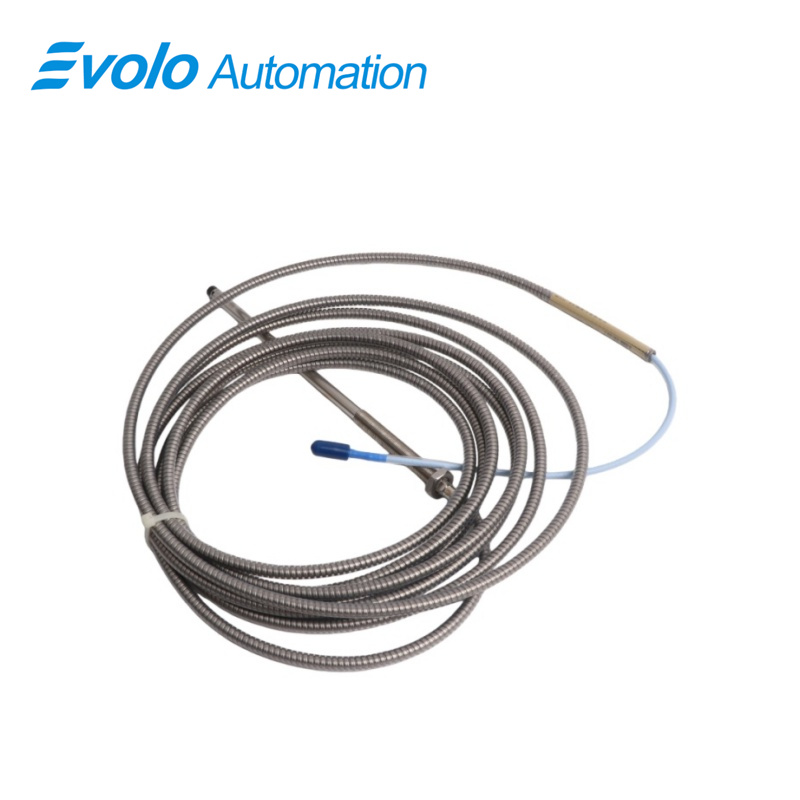

The سنسور نزدیکی 330104-15-25-10-01-CN سری 3300 XL، قطر ۸ میلیمتر ولتاژی را خروجی میدهد که بهطور مستقیم متناسب با فاصله بین نوک پروب و سطوح هادی است و امکان اندازهگیری دقیق مقادیر استاتیکی (موقعیت) و دینامیکی (виبراسيون) را فراهم میکند. این سنسور دارای طول پوشش ۲۵۰ میلیمتر، طول بدون رزوه ۱۵۰ میلیمتر، عمق درگیری رزوهدار M10×1 برابر با ۱۵ میلیمتر، محدوده خطی ۲ میلیمتر، مقاومت خروجی ۵۰ اهم و ظرفیت کابل افزایشی ۶۹٫۹ پیکوفاراد بر متر است. سنسور نزدیکی 330104-15-25-10-01-CN سری 3300 XL، قطر ۸ میلیمتر در محدوده دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد کار میکند. اتصالدهندههای استاندارد کوچکمقیاس کواکسیال ClickLoc با محافظ، ادغام آن را در سیستمهای نظارت و کنترل خودکار تسهیل میکند. کابلهای اختیاری FluidLoc از نشت سیال جلوگیری میکنند و اطمینان حاصل میشود که اندازهگیریها در ماشینآلات یاتاقانهای فیلم سیال و تجهیزات صنعتی پرسرعت دقیق باشند. این اجزا با سریهای ۳۳۰۰ XL با قطر ۵ میلیمتر و ۸ میلیمتر سازگان عقبی دارند و ارتقاء بدون نیاز به کالیبراسیون روی نیمکت را امکانپذیر میسازند.
کاربردها
پایش ارتعاش روتور روی یاتاقانهای فیلم مایع
The سنسور نزدیکی 330104-15-25-10-01-CN سری 3300 XL، قطر ۸ میلیمتر جابجایی شفت را با محدوده خطی ۲ میلیمتر اندازهگیری میکند و خروجی ولتاژ دقیقی ارائه میدهد که به فاصله نوک پروب تا سطح متناسب است و برای نظارت خودکار بر لرزش مناسب است.
اندازهگیری موقعیت شفت در تجهیزات چرخان
با مقاومت خروجی ۵۰ اهم و ظرفیت خازنی کابل افزایشی ۶۹/۹ پیکوفاراد بر متر، سنسور نزدیکی 330104-15-25-10-01-CN سری 3300 XL، قطر ۸ میلیمتر سیگنالهای موقعیت بلادرنگ و دقیقی را برای حلقههای کنترل PLC و DCS ارائه میدهد.
ارائه سیگنالهای Keyphasor برای اندازهگیری سرعت
The سنسور نزدیکی 330104-15-25-10-01-CN سری 3300 XL، قطر ۸ میلیمتر پالسهای زمانبندی را برای توربینها و پمپها تولید میکند و از تشخیص دقیق فاصله نوک پروب برای محاسبه سرعت چرخش استفاده میکند.
ادغام در شبکههای نظارت خودکار
مجهز به کانکتور کوچک کواکسیال ClickLoc و کابل ۱٫۰ متری، سنسور نزدیکی 330104-15-25-10-01-CN سری 3300 XL، قطر ۸ میلیمتر میتواند مستقیماً به سیستمهای جمعآوری دادههای صنعتی و نگهداری پیشبینانه متصل شود.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
عملکرد در دمای بالا برای اتوماسیون صنعتی
The سنسور نزدیکی 330104-15-25-10-01-CN سری 3300 XL، قطر ۸ میلیمتر در محدوده دمایی ۵۲-°C تا ۱۷۷+°C کار میکند و ولتاژ خروجی را با تغییر کمتر از ۲ میلیولت در هر ولت ورودی حفظ مینماید؛ این ویژگی آن را برای محیطهای کارخانهای خودکار ایدهآل میسازد.
اتصال مقاوم بین پروب و کابل
طراحی ثبتشده CableLoc این محصول، استحکام کششی ۳۳۰ نیوتونی را فراهم میکند و اطمینان حاصل میشود که سنسور نزدیکی 330104-15-25-10-01-CN سری 3300 XL، قطر ۸ میلیمتر پروب بهصورت امن در ماشینآلات با ارتعاش بالا ثابت باقی میماند.
سازگاری پشتسر (پسرو) با سیستمهای ۳۳۰۰ XL
The سنسور نزدیکی 330104-15-25-10-01-CN سری 3300 XL، قطر ۸ میلیمتر قابل تعویض با سوندههای سری ۳۳۰۰ XL به ابعاد ۵ میلیمتر و ۸ میلیمتر است که باعث کاهش زمان ایستکاری در طول ارتقاهای خودکار سیستم میشود.
