بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330104-10-16-10-02-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
100 mm |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
160 mm |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
1.6x1.3x116cm |
|
وزن: |
0.05 کیلوگرم |
توضیحات

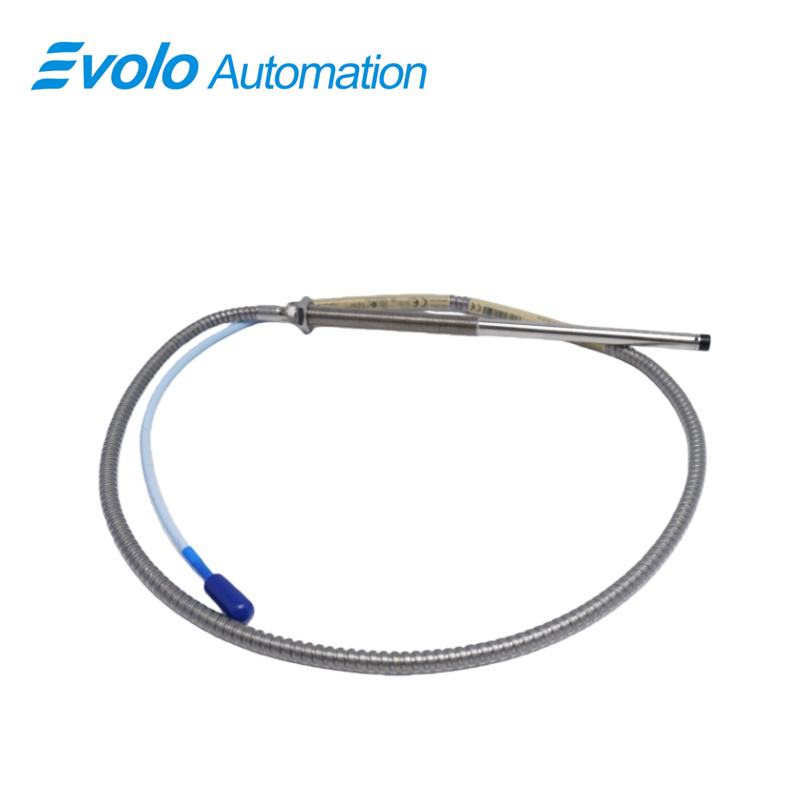

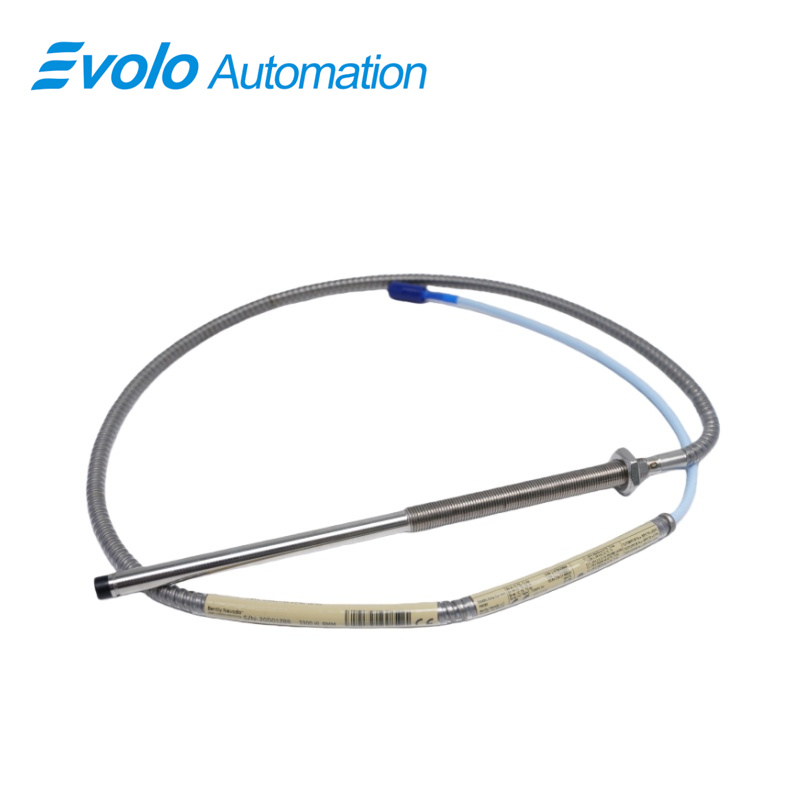

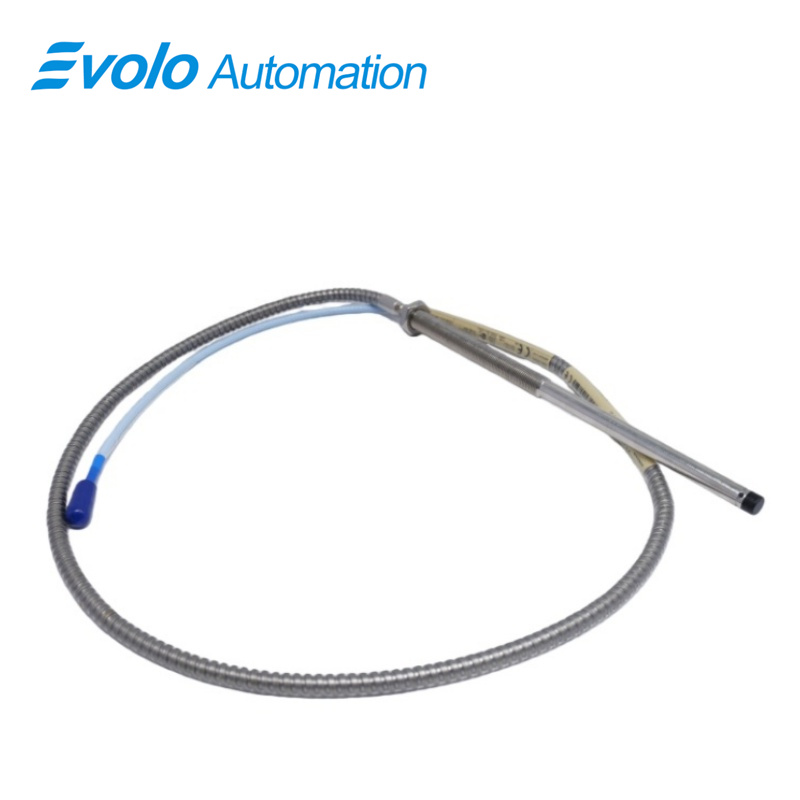

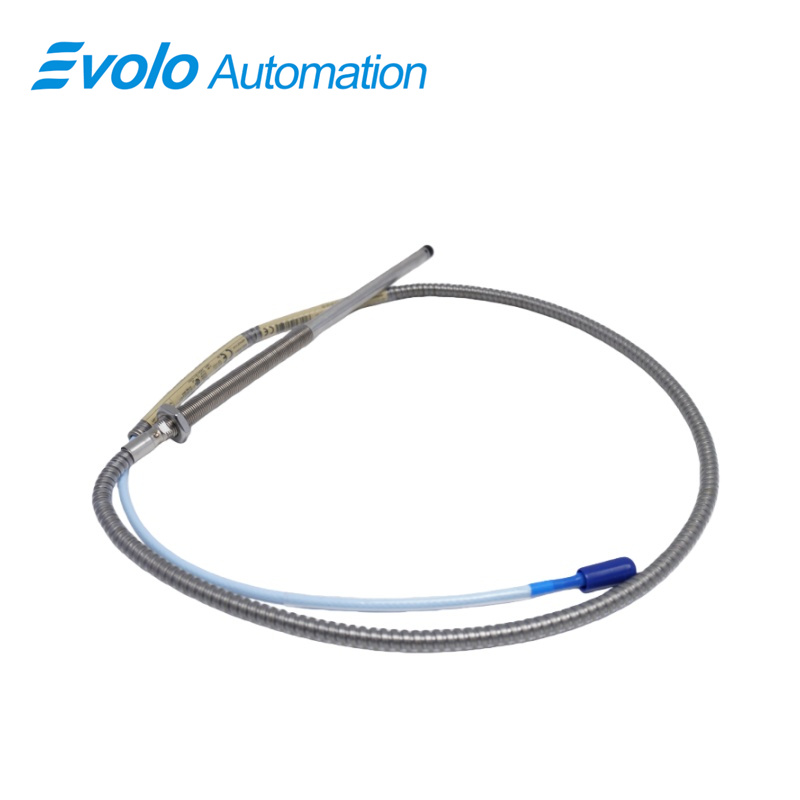

The سنسور نزدیکی 330104-10-16-10-02-00 سری 3300 XL با قطر ۸ میلیمتر خروجی ولتاژ دقیقی ارائه میدهد که بهطور مستقیم متناسب با فاصله بین نوک سنسور و سطح هادی هدف است و امکان اندازهگیری دقیق هم موقعیت ایستا و هم ارتعاش پویا را فراهم میسازد. با محدوده خطی ۲ میلیمتر، مقاومت خروجی ۵۰ اُهم و حساسیت تغذیه کمتر از ۲ میلیولت در هر ولت، سنسور نزدیکی 330104-10-16-10-02-00 سری 3300 XL با قطر ۸ میلیمتر برای نظارت خودکار بر ارتعاشات و ردیابی موقعیت روتور در ماشینآلات مجهز به یاتاقانهای فیلم مایع ایدهآل است. پوشش دارای رزوه M10x1، طول بدون رزوه ۱۰۰ میلیمتری و حداقل طول پوشش ۱۶۰ میلیمتری آن، نصب مکانیکی محکمی را تضمین میکند. اتصالدهنده ClickLoc با طول ۱٫۰ متری سنسور و کابل استاندارد آن بهصورت یکپارچه با سیستمهای PLC، DCS و سیستمهای نظارت از راه دور کار میکند. این سنسور در محدوده دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد عمل میکند و در محیطهای صنعتی سختگیرانه بدون افت سیگنال کار میکند. سنسور نزدیکی 330104-10-16-10-02-00 سری 3300 XL با قطر ۸ میلیمتر کابل اختیاری FluidLoc جلوی نفوذ روغن یا مایعات را میگیرد و نظارت خودکار بیوقفه را حفظ میکند. این سیستم سنسوری با اجزای موجود سریهای ۳۳۰۰ XL با قطر ۵ میلیمتر و ۸ میلیمتر سازگان دارد و امکان تعویض یا ارتقای آسان در سیستمهای کنترل خودکار و سیستمهای اندازهگیری سرعت Keyphasor را فراهم میسازد.
کاربردها
پایش ارتعاش در یاتاقانهای فیلم مایع : از سنسور نزدیکی 330104-10-16-10-02-00 سری 3300 XL با قطر ۸ میلیمتر برای ردیابی ارتعاشات روتور در توربینها، کمپرسورها و پمپها به کار میرود. محدوده خطی ۲ میلیمتری و حساسیت تغذیه کمتر از ۲ میلیولت آن، تشخیص دقیق حرکات شافت در مقیاس میکرومتری را برای نظارت خودکار بر وضعیت فراهم میکند.
اندازهگیری موقعیت روتور : جابجایی شافت روتور را با استفاده از سنسور نزدیکی 330104-10-16-10-02-00 سری 3300 XL با قطر ۸ میلیمتر در ماشینآلات با سرعت بالا. مقاومت خروجی ۵۰ اهم پروب، انتقال دقیق سیگنال به سیستمهای PLC یا DCS را بدون اعوجاج سیگنال تضمین میکند.
سیگنال مرجع کیفیزور و سرعت : ارسال سیگنالهای زمانبندی تغذیه از سنسور نزدیکی 330104-10-16-10-02-00 سری 3300 XL با قطر ۸ میلیمتر به سیستمهای Keyphasor. کابل ClickLoc به طول ۱٫۰ متر و ظرفیت استاندارد (۶۹٫۹ پیکوفاراد بر متر) صحت سیگنال را برای محاسبه سرعت چرخش حفظ میکنند.
ادغام با سیستمهای خودکار : سنسور را به سیستمهای PLC یا SCADA سنسور نزدیکی 330104-10-16-10-02-00 سری 3300 XL با قطر ۸ میلیمتر مستقیماً به سیستمهای کنترل با استفاده از پوسته دارای رزوه M10x1 و اتصالدهنده ClickLoc متصل میشود. طول پوسته ۱۶۰ میلیمتر و طول بیرزوه ۱۰۰ میلیمتر، نصب انعطافپذیری در فضاهای اتوماسیون محدود را فراهم میکند.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
خروجی خطی با دقت بالا : سنسور نزدیکی 330104-10-16-10-02-00 سری 3300 XL با قطر ۸ میلیمتر خروجی ولتاژی مستقیماً متناسب را در محدوده خطی ۲ میلیمتر ارائه میدهد، با حساسیت منبع تغذیه کمتر از ۲ میلیولت به هر ولت، که جمعآوری قابل اعتماد دادههای اتوماسیون را تضمین میکند.
انتقال دقیق سیگنال : با مقاومت خروجی ۵۰ اهم و ظرفیت کابل ۶۹٫۹ پیکوفاراد بر متر، سنسور نزدیکی 330104-10-16-10-02-00 سری 3300 XL با قطر ۸ میلیمتر سیگنالهای پاکی را در طول امتداد ۱٫۰ متری خود ارسال میکند و خطاهای اندازهگیری اتوماتیک را کاهش میدهد.
نصب انعطافپذیر : رزوه پروب M10x1، طول بیرزوه ۱۰۰ میلیمتر و طول پوسته ۱۶۰ میلیمتر امکان نصب ایمن سنسور نزدیکی 330104-10-16-10-02-00 سری 3300 XL با قطر ۸ میلیمتر را در چیدمانهای متنوع ماشینآلات اتوماتیک فراهم میکند.
عملکرد در محیطهای سخت : سنسور نزدیکی 330104-10-16-10-02-00 سری 3300 XL با قطر ۸ میلیمتر کارکرد در دمای بین ۵۲- درجه سانتیگراد تا ۱۷۷+ درجه سانتیگراد، که امکان پایش مداوم را در شرایط صنعتی بسیار سخت فراهم میکند.
قابلیت تعویضپذیری قطعات : کاملاً با سایر قطعات سری ۳۳۰۰ XL با قطر ۵ میلیمتر و ۸ میلیمتر سازگانپذیر است؛ بنابراین سنسور نزدیکی 330104-10-16-10-02-00 سری 3300 XL با قطر ۸ میلیمتر جایگزینی سریع و ارتقای سیستم را بدون نیاز به تنظیم مجدد (کالیبراسیون) امکانپذیر میسازد.
