بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330104-03-09-05-02-05 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
30 میلیمتر |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
90 میلیمتر |
|
گزینه طول کل: |
0.5 متر (1.6 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
تأییدیههای CSA، ATEX، IECEx |
|
رشته پیچ بدنه پروب: |
M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
1.8x1.6x108cm |
|
وزن: |
0.14 کیلوگرم |
توضیح

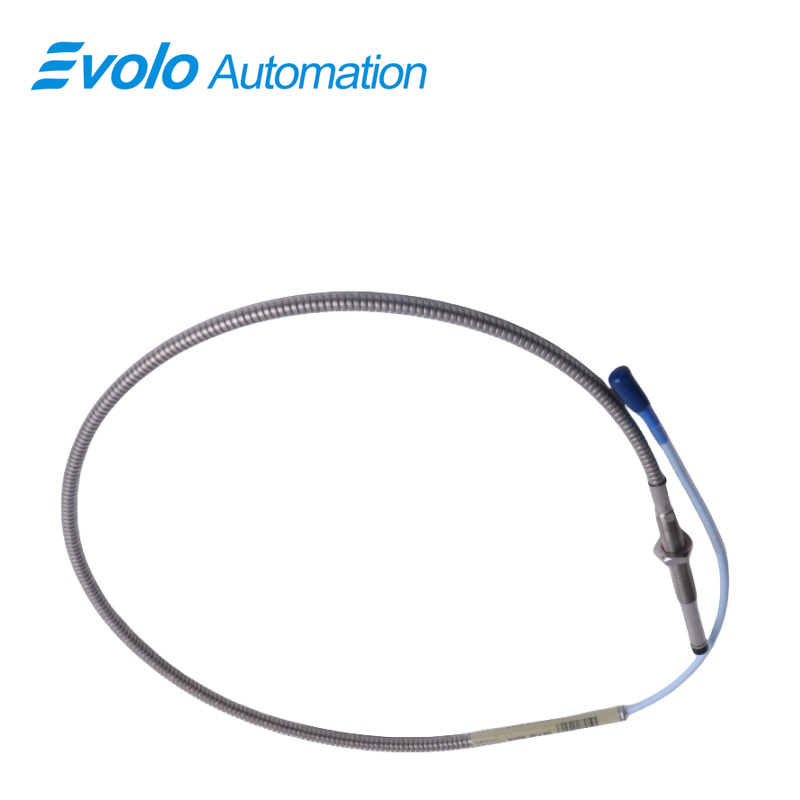

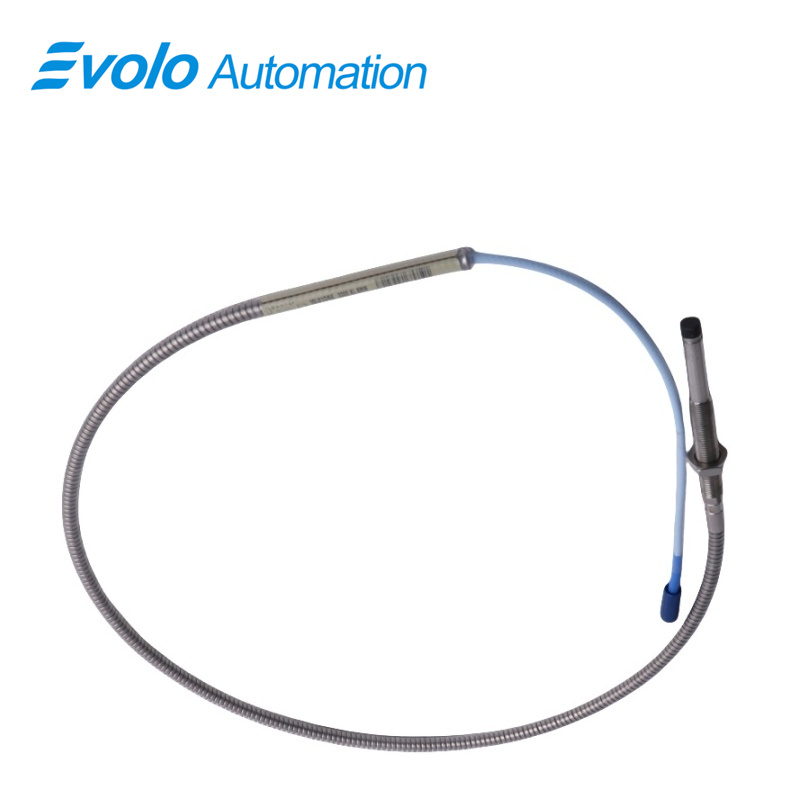

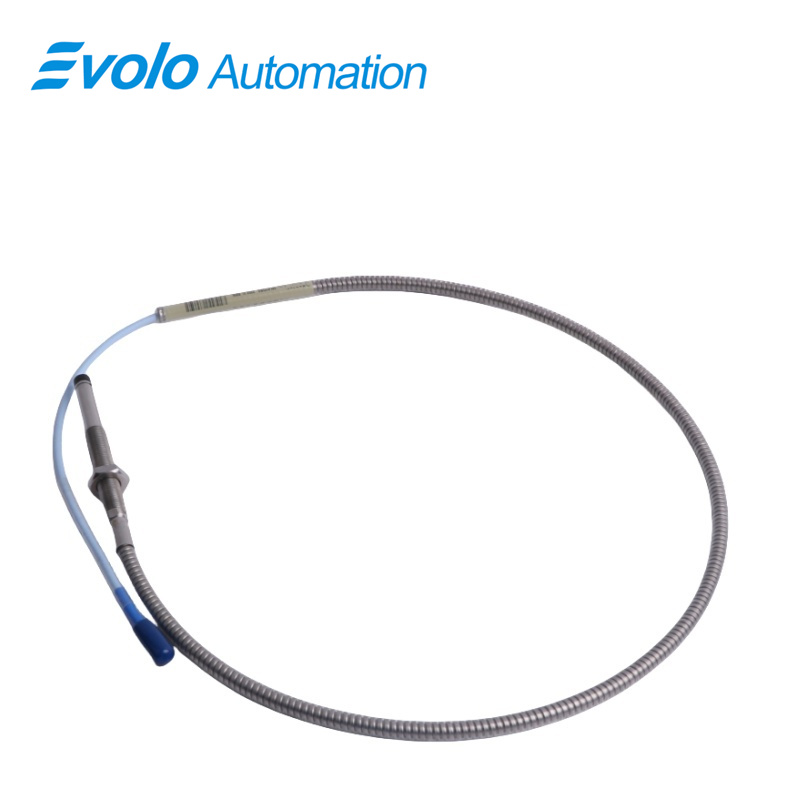

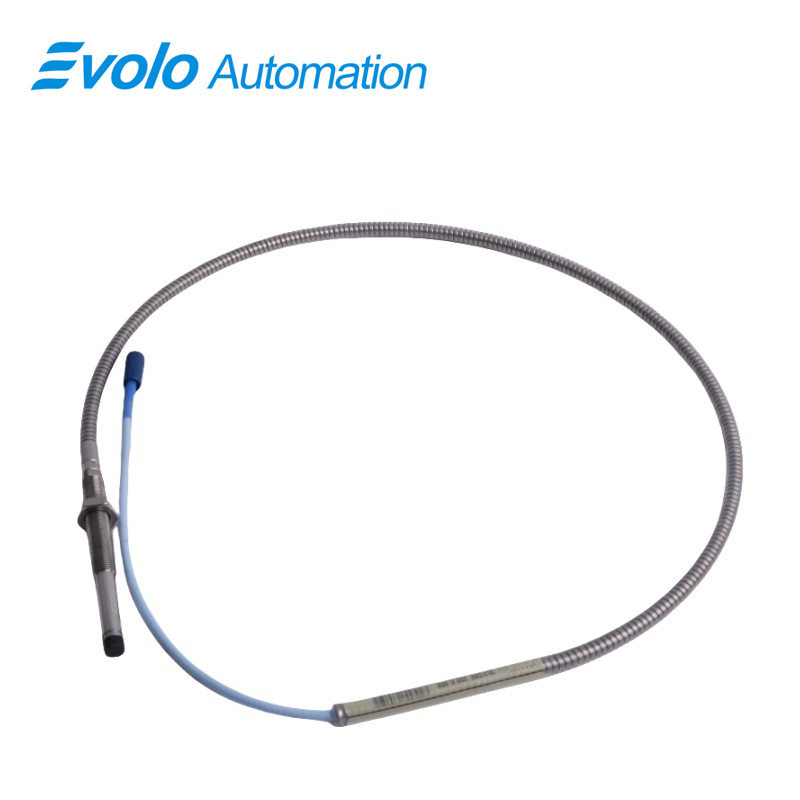

پروب نزدیکی 330104-03-09-05-02-05 3300 XL 8 میلیمتری برای اندازهگیری دقیق ارتعاش و نظارت بر موقعیت در سیستمهای پیشرفته اتوماسیون صنعتی طراحی شده است. این پروب 8 میلیمتری که بخشی از پلتفرم ترانسدیوسر نزدیکی سری 3300 XL است، فاصله بین نوک پروب و سطح رسانای دوار را به یک سیگنال ولتاژ متناسب تبدیل میکند و امکان تحلیل دقیق جابجایی استاتیک شفت و همچنین رفتار ارتعاشی دینامیکی در توربوماشینها، کمپرسورها، پمپها و تجهیزات فرآیندی را فراهم میکند. این مدل که دارای گواهینامههای CSA، ATEX و IECEx برای محیطهای صنعتی خطرناک است، دارای پوسته رزوهدار M10×1، اتصالدهنده کواکسیال کوچک ClickLoc و محدوده اندازهگیری خطی 2 میلیمتری است که برای وظایف حیاتی اتوماسیون مناسب میباشد. با قابلیت تعویض معکوس با قطعات سری 3300 XL و سری قبلی 3300، پروب 330104-03-09-05-02-05 دیگر نیازی به تطبیق کالیبراسیون ندارد، تعمیر و نگهداری در محل را ساده میکند و در راستای استاندارد API 670 در ترازبندی مکانیکی و پایداری دمایی پشتیبانی میشود. فناوریهای افزایش قابلیت اطمینان — از جمله چسبندگی TipLoc و تقویتکنندههای کششی CableLoc — امکان نگهداری مکانیکی قویتر و یکپارچگی عایقبندی بلندمدت را فراهم میکنند و عملکرد پایدار آن را در نگهداری پیشبینانه تضمین مینمایند.
کاربردها
نظارت بر ماشینهای دوار
دستگاه 330104-03-09-05-02-05 ارتعاش محوری و شعاعی شفت را با محدوده خطی 2 میلیمتر اندازهگیری میکند و عدم همترازی، عدم تعادل یا سایش اولیه را در توربینها، موتورها و کمپرسورها تشخیص میدهد.
نصبهای با عمق متوسط
با طول کلی پوسته 90 میلیمتر و طول بدون رزوه 30 میلیمتر، دستگاه 330104-03-09-05-02-05 برای محلهای ماشینآلاتی که نیاز به امتداد متوسط حسگر دارند بدون قربانی کردن دقت ایدهآل است.
عملکرد در محیطهای خطرناک
تاییدیههای CSA، ATEX و IECEx همراه با محدوده دمایی عملیاتی از -52°C تا +177°C اجازه میدهد تا دستگاه 330104-03-09-05-02-05 در شرایط صنعتی شدید بهصورت ایمن کار کند.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
تاییدشده برای عملیات خطرناک (CSA / ATEX / IECEx)
مناسب برای مناطق فرآیندی قابل انفجار و قابل اشتعال بدون نیاز به محفظه اضافی، و امکان استقرار در نیروگاههای نفت، گاز و شیمیایی را فراهم میکند.
قابلیت تحمل دمای قوی (−52°C تا +177°C)
خروجی پایداری را در محیطهای حرارتی شدید حفظ میکند و از انحراف اندازهگیری در هنگام راهاندازی نیروگاه، گذرهای فرآیندی یا عملکرد بیرون از ساختمان کاسته میشود.
محدوده خطی دقیق (2 میلیمتر / 80 میل)
اندازهگیری قابل اعتماد جابجایی و ارتعاش را برای برنامههای نگهداری مبتنی بر شرایط و انطباق با انتظارات عملکرد API 670 تضمین میکند.
بهبودهای در نگهداری مکانیکی از طریق TipLoc و CableLoc
روشهای نگهداری اختراعی تا 330 نیوتن مقاومت کششی فراهم میکنند، دوام کابل را در سیستمهای با ارتعاش بالا بهبود میبخشند و نرخ خرابیهای میدانی را کاهش میدهند.
تعویضپذیری معکوس در سراسر سری 3300
با قطعات 5 میلیمتری و 8 میلیمتری غیر-XL سازگار است، بهطوری که موجودی قطعات یدکی کاهش مییابد و نیاز به هماهنگی کالیبراسیون در هنگام ارتقاء یا بازسازی سیستم حذف میشود.
