بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330104-00-22-10-02-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
۰۰ میلیمتر |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
220 میلیمتر |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
۲×۱۱۲×۱٫۶ سانتیمتر |
|
وزن: |
0.18 کیلوگرم |
توضیحات

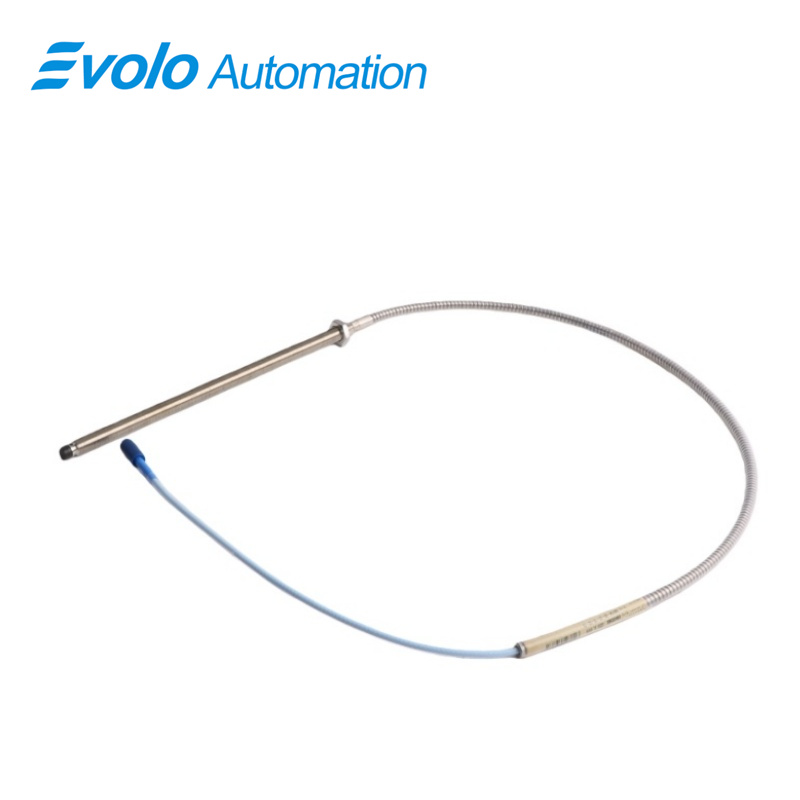

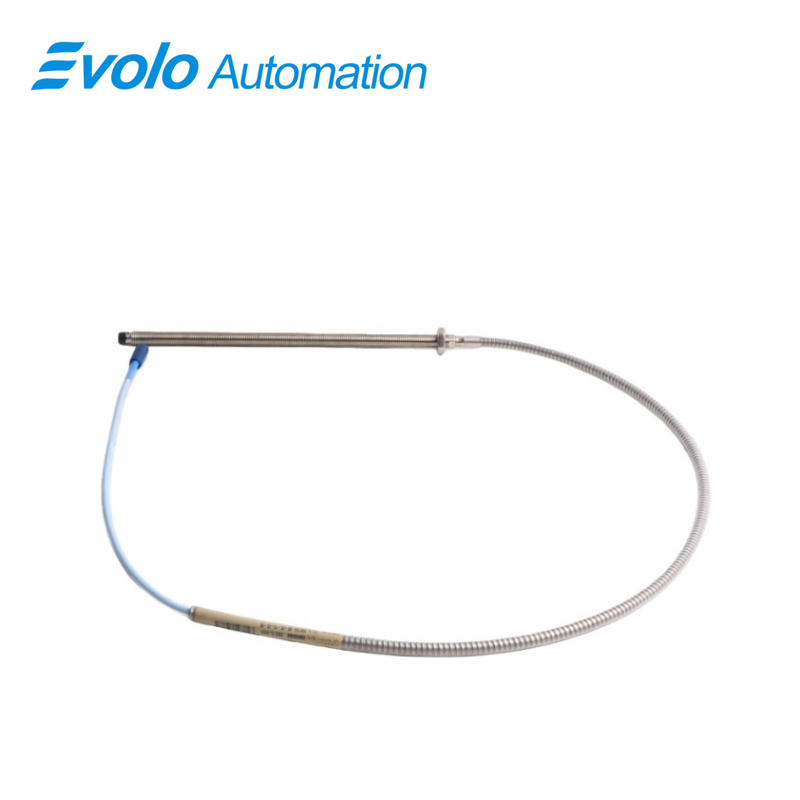

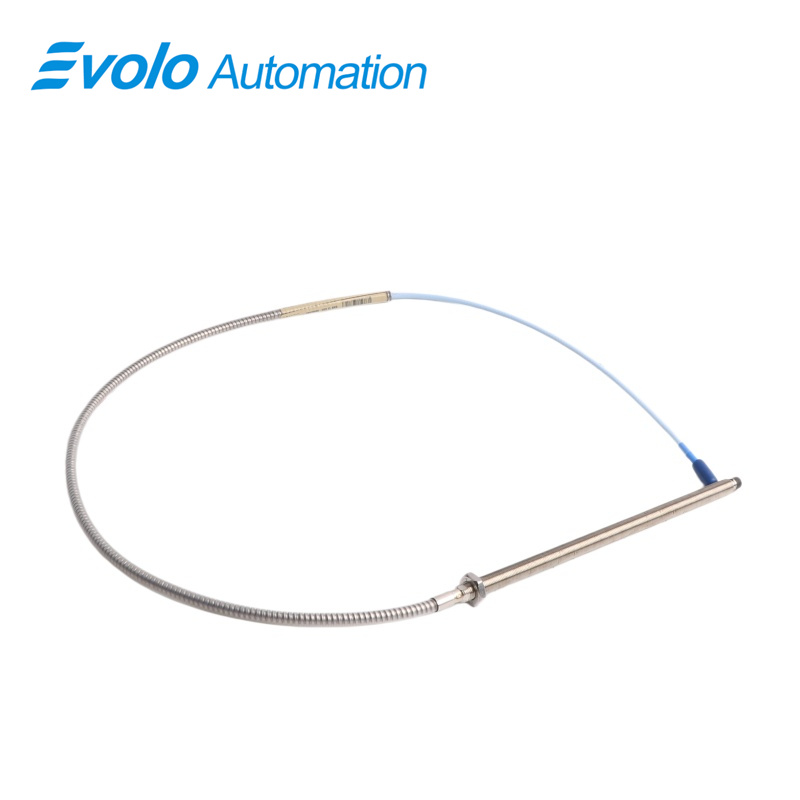

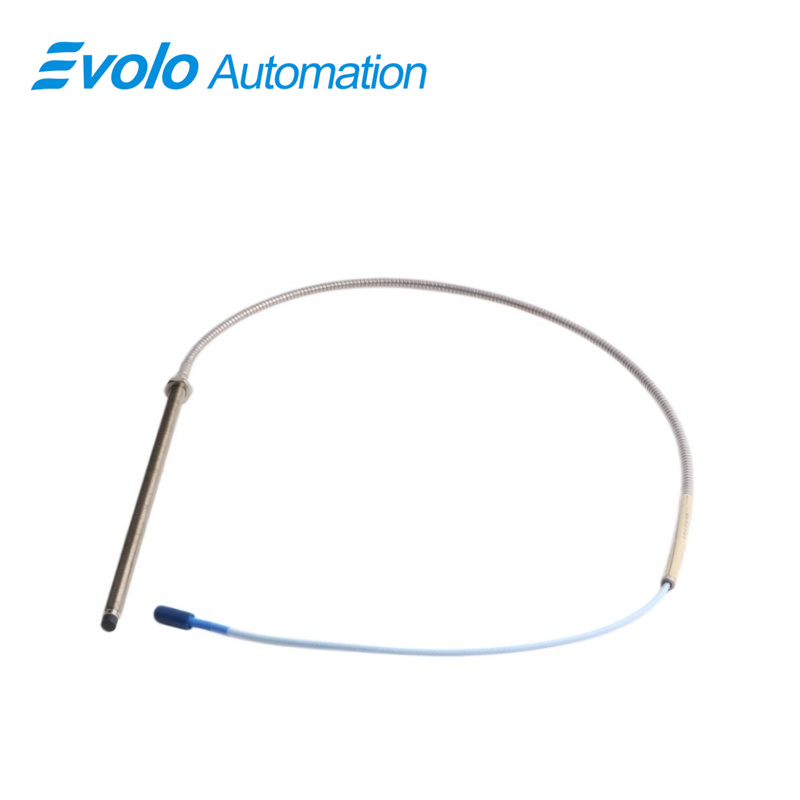

The سنسور نزدیکی 330104-00-22-10-02-00 سری 3300 XL، قطر ۸ میلیمتر خروجی ولتاژی تولید میکند که با فاصله بین نوک سنسور و سطوح رسانا متناسب است و امکان اندازهگیری دقیق دادههای استاتیک (موقعیت) و دینامیک (ارتعاش) را فراهم میسازد. با محدوده خطی ۲ میلیمتر، مقاومت خروجی ۵۰ اُهم و ظرفیت خازنی کابل افزایشی ۶۹٫۹ پیکوفاراد بر متر، این سنسور سنسور نزدیکی 330104-00-22-10-02-00 سری 3300 XL، قطر ۸ میلیمتر پایش خودکار ماشینآلات یاتاقانهای فیلم مایع را پشتیبانی میکند. طول کلی پوشش آن ۲۲۰ میلیمتر و عمق درگیری ر thread آن با M10x1 تا ۱۵ میلیمتر است که امکان نصب ایمن در فضاهای محدود را فراهم میسازد. این سنسور در دامنه دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد کار میکند. سنسور نزدیکی 330104-00-22-10-02-00 سری 3300 XL، قطر ۸ میلیمتر میتواند سیگنالهای بلادرنگ را به مراجع سرعت Keyphasor، حلقههای کنترل ارتعاش و سیستمهای نظارت خودکار بر وضعیت تغذیه کند. اتصالدهندههای استاندارد مینیاتوری کواکسیال ClickLoc، ادغام را سادهتر میکنند و کابلهای اختیاری FluidLoc از نشت روغن و سایر مایعات جلوگیری میکنند و اطمینان حاصل میشود که سیگنالها برای کنترل خودکار پاک و بدون نویز باشند. سنسور نزدیکی 330104-00-22-10-02-00 سری 3300 XL، قطر ۸ میلیمتر با سایر پروبهای ۳۳۰۰ XL با قطر ۵ میلیمتر و ۸ میلیمتر قابل تعویض است و ارتقاءهای مستقیم را بدون نیاز به تنظیم مجدد (رکالیبراسیون) امکانپذیر میسازد.
کاربردها
کاربرد – اندازهگیری ارتعاش در یاتاقانهای فیلم مایع
The سنسور نزدیکی 330104-00-22-10-02-00 سری 3300 XL، قطر ۸ میلیمتر برای اندازهگیری دامنه ارتعاش در یاتاقانهای فیلم مایع با سرعت بالا به کار میرود. محدوده خطی ۲ میلیمتری و مقاومت خروجی ۵۰ اهم آن، سیگنالهای جابجایی دقیقی را برای سیستمهای کنترل خودکار ارتعاش فراهم میکند. بازخورد بلادرنگ از نگهداری پیشبینانه در ماشینآلات دوار پشتیبانی میکند.
کاربرد – نظارت بر موقعیت شفت
استفاده کنید از سنسور نزدیکی 330104-00-22-10-02-00 سری 3300 XL، قطر ۸ میلیمتر برای نظارت بر موقعیت محور در جهتهای محوری و شعاعی به کار میرود. طول کلی پوشش ۲۲۰ میلیمتر و عمق درگیری ر thread M10x1 تا ۱۵ میلیمتر، نصب انعطافپذیری را امکانپذیر میسازد. ولتاژ خروجی به فاصله بین نوک پروب و محور متناسب است و تحلیل خودکار موقعیت را امکانپذیر میسازد.
کاربرد – مرجع کیفیزور برای کنترل سرعت
The سنسور نزدیکی 330104-00-22-10-02-00 سری 3300 XL، قطر ۸ میلیمتر امکان تولید پالسهای دقیق کیفیزور را برای اندازهگیری سرعت در توربینها و کمپرسورها فراهم میکند. ظرفیت خازنی کابل افزایشی برابر با ۶۹٫۹ پیکوفاراد بر متر، اعوجاج سیگنال را به حداقل میرساند و سیگنالهای دقیقی را به سیستمهای اتوماسیون مبتنی بر سرعت ارسال میکند.
کاربرد – ادغام در سیستمهای نظارت بر وضعیت
اتصال سنسور نزدیکی 330104-00-22-10-02-00 سری 3300 XL، قطر ۸ میلیمتر برای اتصال به سنسورهای پروکسیمیتور یا سیستمهای PLC/SCADA. اتصالدهندههای کوچک استاندارد کواکسیال با قابلیت ClickLoc، ادغام بدون درز را امکانپذیر میسازند و از سیستمهای هشدار خودکار در صورت عبور از آستانههای ارتعاش یا جابجایی پشتیبانی میکنند.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
مزیت رقابتی – عملکرد در دمای بالا
با دامنهٔ کاری از ۵۲- درجه سانتیگراد تا ۱۷۷+ درجه سانتیگراد، سنسور نزدیکی 330104-00-22-10-02-00 سری 3300 XL، قطر ۸ میلیمتر قابلیت نصب در محیطهای صنعتی شدید را دارد و اندازهگیریهای پایداری را بدون نیاز به جبرانسازی حرارتی اضافی ارائه میدهد.
مزیت رقابتی – نصب مستحکم و اتصال کابل
The سنسور نزدیکی 330104-00-22-10-02-00 سری 3300 XL، قطر ۸ میلیمتر دارای فناوری قالبگیری انحصاری TipLoc برای اتصال محکم نوک پروب و طراحی CableLoc با مقاومت کششی ۳۳۰ نیوتون است که از افت سیگنال ناشی از حرکت یا ارتعاش کابل بهطور مؤثر جلوگیری میکند.
مزیت رقابتی – سازگاری پشتسرهم
The سنسور نزدیکی 330104-00-22-10-02-00 سری 3300 XL، قطر ۸ میلیمتر کاملاً با سایر پروبهای 3300 XL به قطر ۵ میلیمتر و ۸ میلیمتر قابل تعویض است و امکان ارتقای سیستمهای خودکار را بدون نیاز به تنظیم مجدد (رکالیبراسیون) فراهم میکند؛ این امر زمان نصب را کاهش داده و زمان افت عملیاتی را کم میکند.
