بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330103-00-12-10-02-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
۰۰ میلیمتر |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
۱۲۰ میلیمتر |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
1.8x1.6x105cm |
|
وزن: |
0.1کگ |
توضیحات

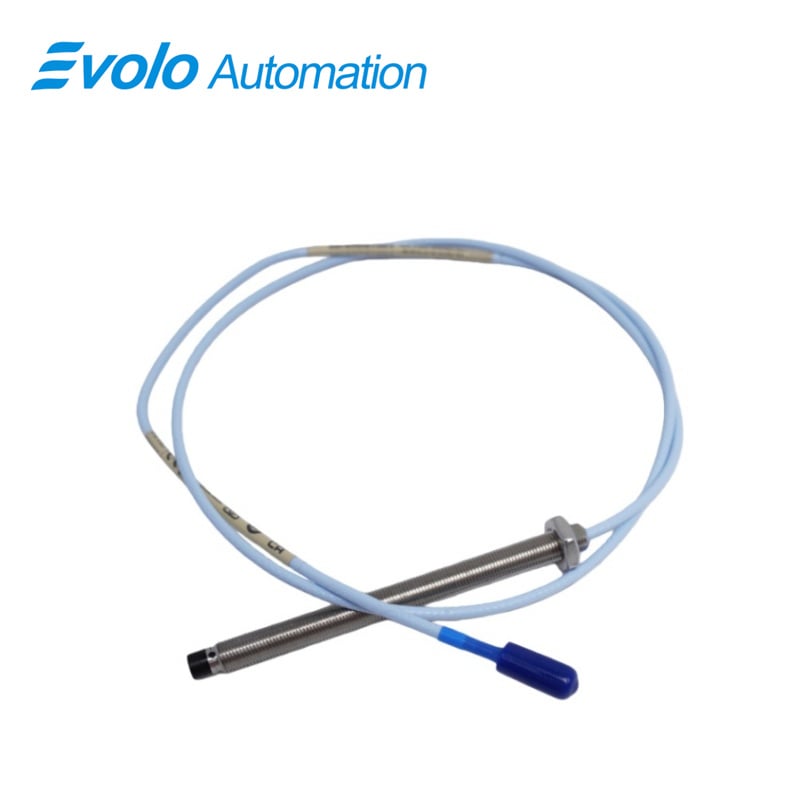

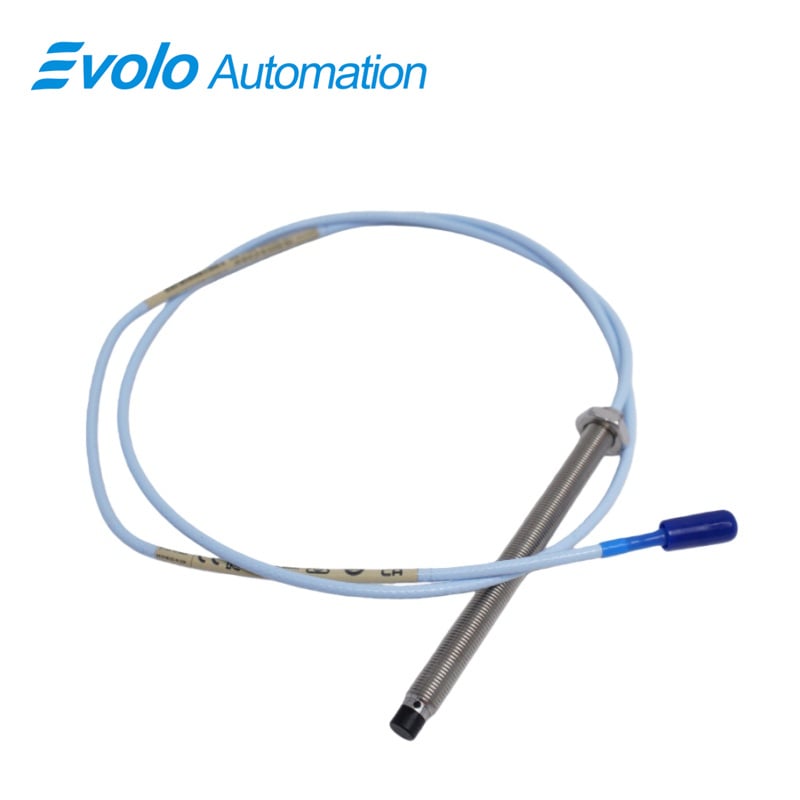

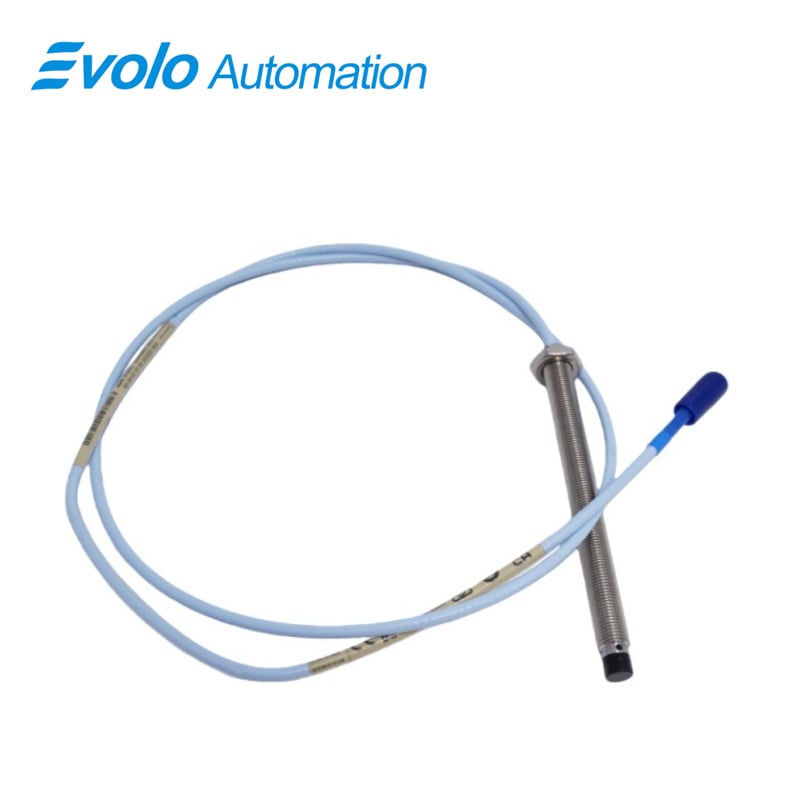

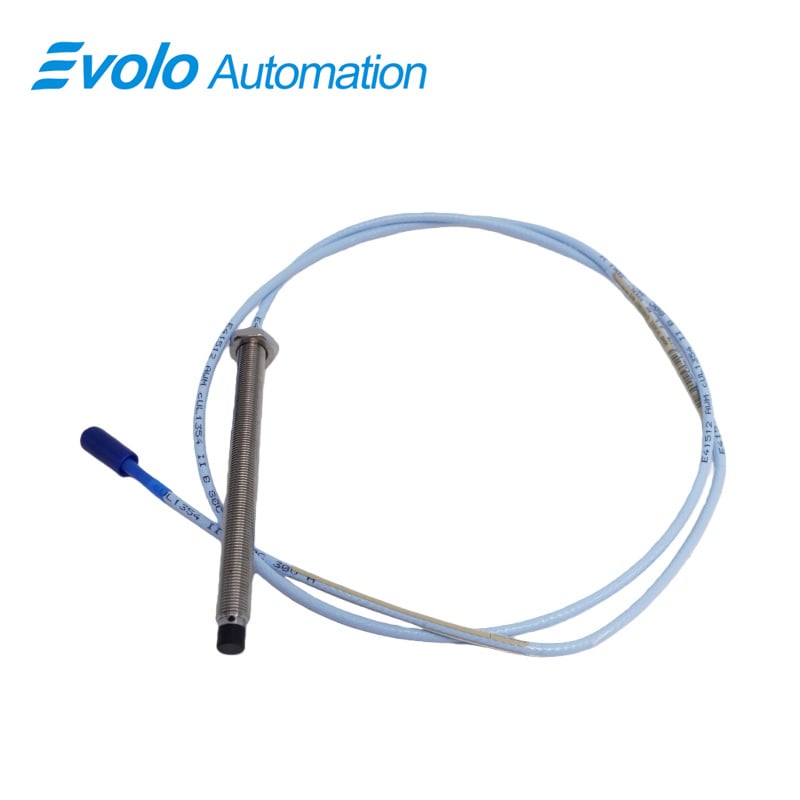

The 330103-00-12-10-02-00 3300 XL ۸ میلیمتر حسگر نزدیکی ولتاژ خروجیای تولید میکند که بهطور مستقیم متناسب با فاصله بین نوک حسگر و سطوح رسانا است و امکان اندازهگیری دقیق مقادیر استاتیکی (موقعیت) و دینامیکی (لرزش) را فراهم میسازد. این حسگر دارای محدوده خطی ۲ میلیمتر، مقاومت خروجی ۵۰ اهم و ظرفیت خازنی کابل افزایشدهنده برابر با ۶۹٫۹ پیکوفاراد بر متر (۲۱٫۳ پیکوفاراد بر فوت) است. 330103-00-12-10-02-00 3300 XL ۸ میلیمتر این سنسور در سیستمهای نظارت خودکار بر توربینها، پمپها و یاتاقانهای فیلم مایع ادغام میشود. طول کلی آن ۱٫۰ متر، رزوهٔ آن M10x1 با عمق درگیری ۱۵ میلیمتر و قابلیت اتصال سیمکشی در محل برای سیمهای ۱۶ تا ۲۴ AWG (۰٫۲ تا ۱٫۵ میلیمتر مربع) است که امکان اتصال بیدرز به سنسورهای Proximitor و حلقههای کنترل را فراهم میکند. این سنسور در دامنهٔ دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد (۶۲- تا ۳۵۰+ درجه فارنهایت) کار میکند و اندازهگیریهای قابل اعتماد و پیوستهای را در محیطهای صنعتی سختگیرانه ارائه میدهد. 330103-00-12-10-02-00 3300 XL ۸ میلیمتر کابلهای اختیاری FluidLoc از نشت روغن و سایر مایعات جلوگیری میکنند، در حالی که طراحیهای ثبتشده اختراعی TipLoc و CableLoc، نوک سنسور و کابل را محکم نگه میدارند و نظارت خودکار بر ارتعاش و موقعیت را بدون نیاز به کالیبراسیون روی میز فراهم میسازند.
کاربردها
اندازهگیری ارتعاش در یاتاقانهای فیلم مایع
The 330103-00-12-10-02-00 3300 XL ۸ میلیمتر این سنسور دامنهٔ ارتعاشی یاتاقانهای فیلم مایع را اندازهگیری میکند و با دامنهٔ خطی ۲ میلیمتر و مقاومت خروجی ۵۰ اُهم، سیگنالهای دقیقی را برای سیستمهای نظارت خودکار بر ارتعاش ارائه میدهد.
نظارت بر موقعیت در ماشینآلات دوار
ادغام 330103-00-12-10-02-00 3300 XL ۸ میلیمتر پروبها برای بررسی جابجایی محور توربین یا پمپ درون محور قرار میگیرند. طول ۱٫۰ متری این پروب و رزوهٔ M10x1 آن، نصب امن و همترازی آسان با سنسورهای موقعیت خودکار را فراهم میکند.
اندازهگیری سرعت از طریق سیگنالهای کیفیزور
The 330103-00-12-10-02-00 3300 XL ۸ میلیمتر این پروب سیگنالهایی را برای دستگاههای کیفیزور ارسال میکند که امکان محاسبهٔ خودکار سرعت را در پمپها، کمپرسورها و توربینها فراهم میسازد و از اتصالدهندههای کوаксیال کوچک ClickLoc برای ادغام سریع سیستم استفاده میکند.
پایش فرآیند در محیطهای سخت
با محدوده کاری از ۵۲- درجه سانتیگراد تا ۱۷۷+ درجه سانتیگراد (۶۲- درجه فارنهایت تا ۳۵۰+ درجه فارنهایت)، 330103-00-12-10-02-00 3300 XL ۸ میلیمتر این پروب امکان پایش خودکار ماشینآلات با دمای بالا را بدون نیاز به تنظیم مجدد دستی فراهم میکند.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
چسبندگی قوی نوک سوزن
قالبگیری انحصاری TipLoc در 330103-00-12-10-02-00 3300 XL ۸ میلیمتر تأمین میکند که نوک پروب بهطور محکمی به بدنه متصل بماند و در نتیجه زمان ایستکاری و نگهداری سیستمهای کنترل خودکار کاهش مییابد.
اتصال کابل ایمن
طراحی CableLoc مقاومت کششی ۳۳۰ نیوتون (۷۵ پوند-نیرو) دارد و اتصال کابل پروب را بهصورت قابل اعتماد حفظ میکند تا جمعآوری پیوستهٔ دادههای خودکار امکانپذیر باشد. 330103-00-12-10-02-00 3300 XL ۸ میلیمتر پروب
اجزای قابل تعویض
همه 330103-00-12-10-02-00 3300 XL ۸ میلیمتر پروبها کاملاً با سریهای دیگر پروبهای ۳۳۰۰ XL و غیر-XL، کابلهای افزایشی و سنسورهای Proximitor سازگار هستند که ارتقاء یا جایگزینی خودکار سیستمها را سادهتر میکند.
پشتیبانی از دماهای بالا و طیف گستردهای از سیمکشی
The 330103-00-12-10-02-00 3300 XL ۸ میلیمتر پروب از سیمکشی میدانی در محدوده ۲/۰ تا ۵/۱ میلیمتر مربع (از ۱۶ تا ۲۴ AWG) و دماهای شدید پشتیبانی میکند و امکان ادغام قابل اعتماد آن در شبکههای نظارتی ماشینآلات خودکار را فراهم میسازد.
