بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330103-00-07-10-02-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
۰۰ میلیمتر |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
70 میلی متر |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
113x1.8x1.5cm |
|
وزن: |
0.08 kg |
توضیحات

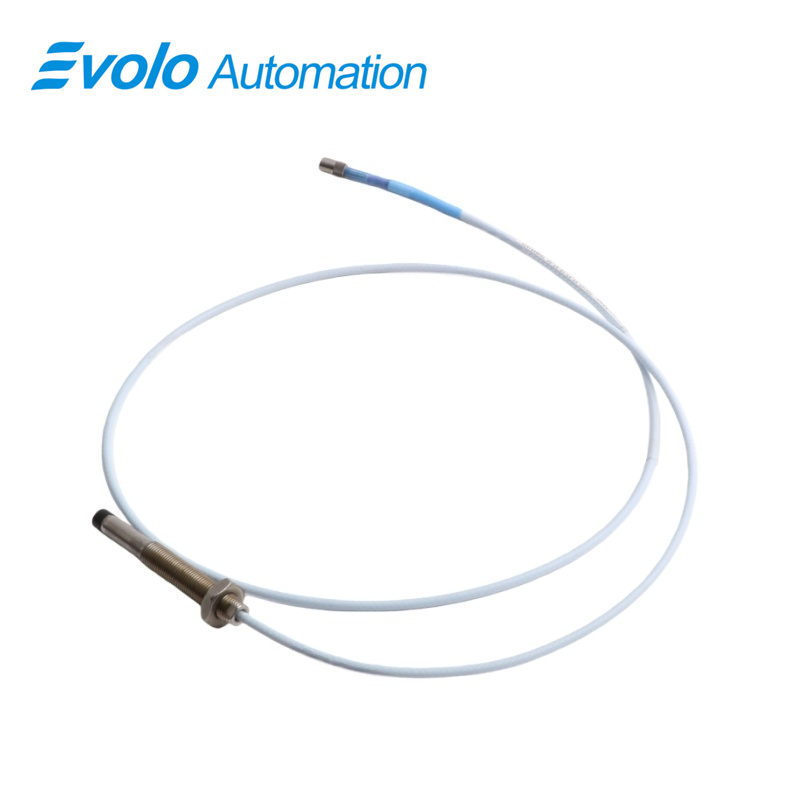

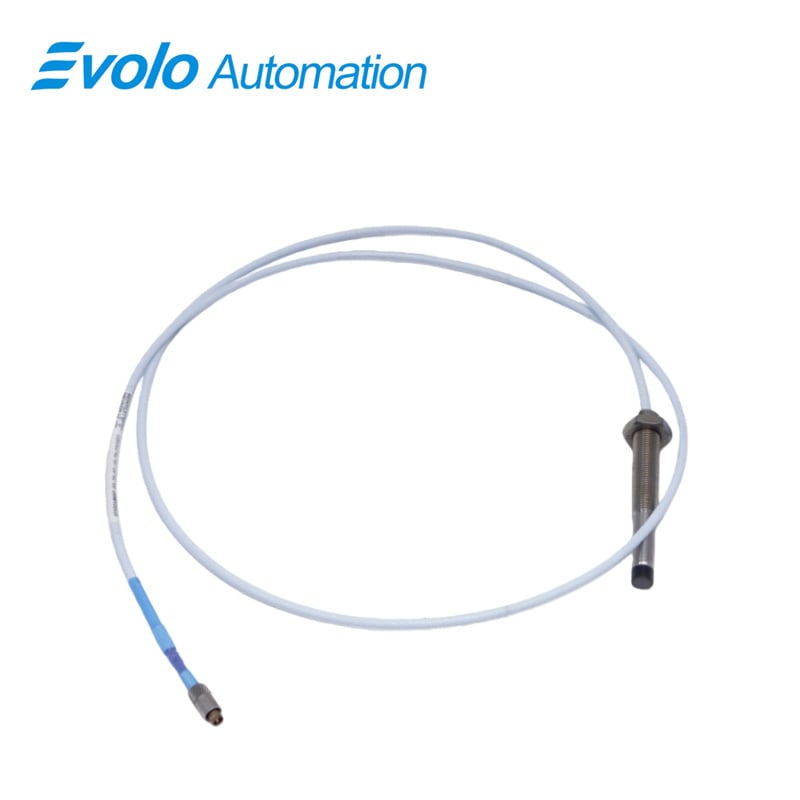

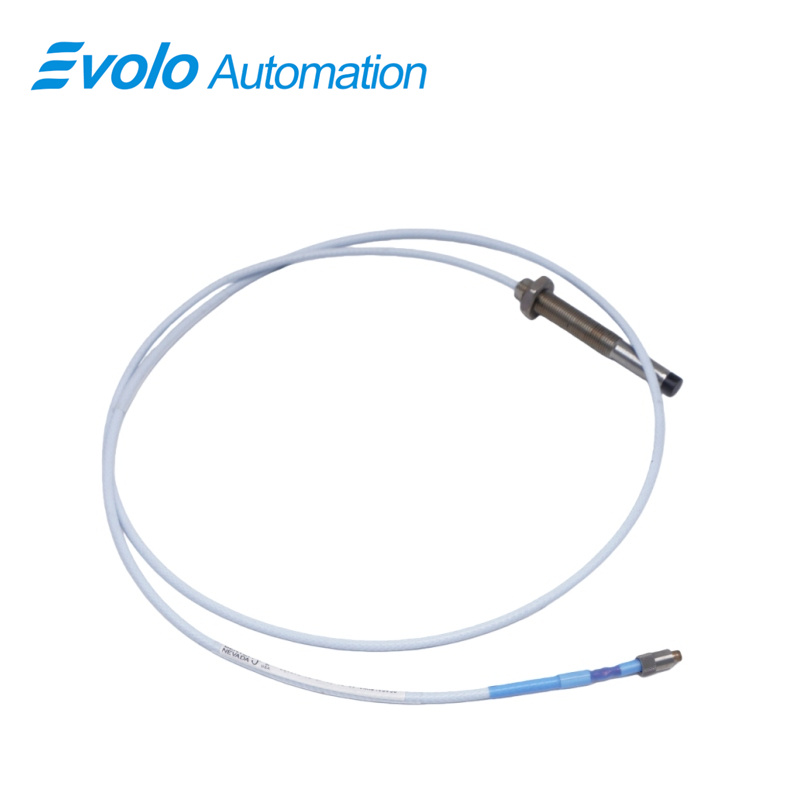

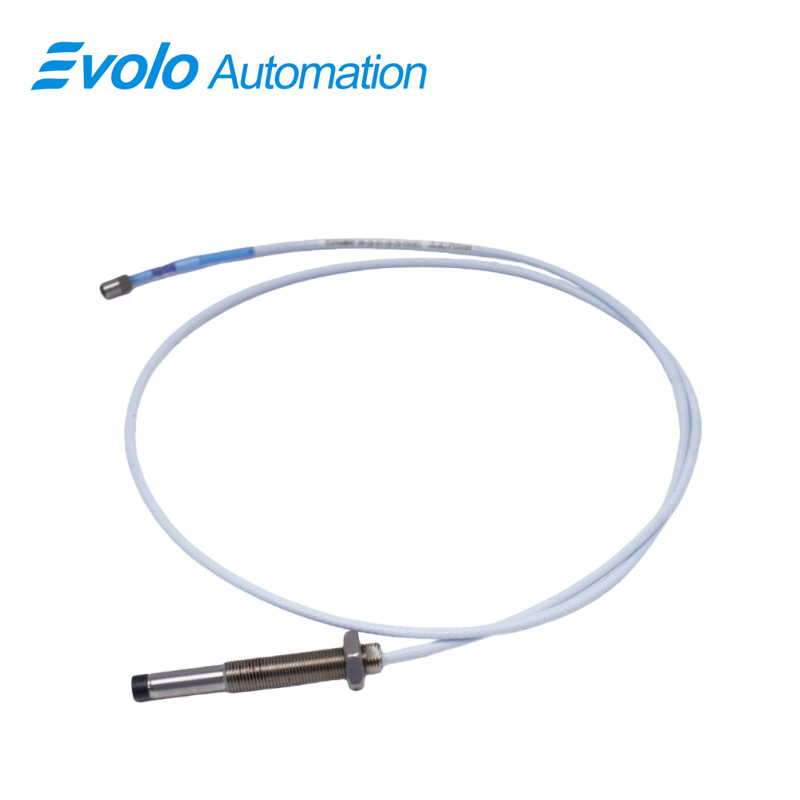

The 330103-00-07-10-02-00سنسور نزدیکی 3300 XL با قطر ۸ میلیمتر فاصله بین نوک سنسور و سطوح رسانا را به سیگنال ولتاژی دقیق تبدیل میکند. این سنسور دارای محدوده خطی ۲ میلیمتر، مقاومت خروجی ۵۰ اهم و حساسیت تغذیهای کمتر از ۲ میلیولت در هر ولت است. 330103-00-07-10-02-00این سنسور هم موقعیت استاتیکی شفت و هم ارتعاشات دینامیکی را برای سیستمهای نظارت اتوماتیک ثبت میکند. پوشش سنسور با رزوه M10x1 و حداقل طول پوشش ۷۰ میلیمتر، نصب امن آن را در فضاهای محدود ماشینآلات امکانپذیر میسازد. کابل استاندارد به طول ۱٫۰ متر با اتصالدهنده کوچک هممحور نوع ClickLoc، سیگنالها را بهطور قابل اعتمادی به سیستمهای کنترل و جمعآوری داده منتقل میکند. این سنسور در دامنه دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد کار میکند. 330103-00-07-10-02-00خروجی ثابتی را برای توربینها، پمپها و کمپرسورها در شرایط تغییرات شدید دما فراهم میکند. این سنسور بهصورت مستقیم با تنظیمات مرجع کیفیزور (Keyphasor) برای اندازهگیری سرعت ادغام میشود و پایش یاتاقانهای فیلم مایع را نیز پشتیبانی میکند. اتصال سر سنسور با فناوری اختراعشده TipLoc و طراحی اتصالدهنده CableLoc، ثبات مکانیکی و صحت سیگنال را بهبود میبخشد. کابلهای اختیاری FluidLoc از نشت مایع از داخل کابل جلوگیری کرده و انتقال سیگنالی پاک و دقیق را برای حلقههای کنترل خودکار حفظ میکنند.
کاربردها
نظارت بر ارتعاش روتور : 330103-00-07-10-02-00این سنسور برای تشخیص ارتعاشات با دقت بالا روی توربینها، کمپرسورها و پمپها ایدهآل است. محدوده خطی ۲ میلیمتری آن امکان ثبت همزمان حرکات ریز و درشت محور را فراهم میکند. طول حداقلی پوسته این سنسور ۷۰ میلیمتر و بدنه رزوهدار آن با استاندارد M10x1، نصب امن آن را حتی در فضاهای محدود نیز ممکن میسازد.
ردیابی موقعیت محور : 330103-00-07-10-02-00اندازهگیری دقیق جابجایی محور در زمان واقعی را در ماشینآلات مجهز به یاتاقانهای فیلم سیال فراهم میکند. اتصالدهنده کوچک هممحور نوع ClickLoc سر نشانگر و کابل ۱٫۰ متری آن، ادغام بیدرز با سیستمهای نظارت خودکار را امکانپذیر میسازد و پشتیبانی از سیمکشی میدانی با سطح مقطع ۰٫۲ تا ۱٫۵ میلیمتر مربع (۱۶ تا ۲۴ AWG) را فراهم میکند.
اندازهگیری مرجع کیفیفازور : استفاده از 330103-00-07-10-02-00بهعنوان سنسور مرجع فاز برای تشخیص دقیق سرعت و فاز در ماشینآلات دوار. مقاومت خروجی ۵۰ اهم، انتقال پایدار سیگنال ولتاژی را به سیستمهای کنترل تضمین میکند.
نظارت خودکار بر وضعیت : با سیستمهای PLC/DCS/SCADA ادغام شود 330103-00-07-10-02-00به سیستمهای PLC یا DCS برای نظارت مداوم وارد میشود. ظرفیت خازنی کابل افزایشدهنده آن که برابر ۶۹٫۹ پیکوفاراد بر متر است، انتقال سیگنال کمنویز را فراهم میکند و نگهداری پیشگیرانه خودکار را پشتیبانی مینماید.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
خروجی سیگنال با دقت بالا : 330103-00-07-10-02-00فاصله بین نوک نشانگر و سطح هادی را به ولتاژ تبدیل میکند، بهطوریکه تغییر ولتاژ خروجی کمتر از ۲ میلیولت در هر ولت تغییر در ولتاژ تغذیه است و خواندنهای قابل اعتمادی را برای سیستمهای خودکار فراهم میکند.
عملکرد در دماهای بسیار بالا و پایین : قابلیت عملکرد در محدوده دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد (۶۲- تا ۳۵۰+ درجه فارنهایت) 330103-00-07-10-02-00پشتیبانی از محیطهای صنعتی سختگیرانه، با حفظ عملکرد در کاربردهای دمای بالا و دمای پایین.
طراحی مکانیکی مستحکم : با سنسور رزوهدار M10x1، حداکثر عمق درگیری رزوه ۱۵ میلیمتر و حداقل طول پوسته ۷۰ میلیمتر، 330103-00-07-10-02-00نصبی پایدار و موقعیتیابی دقیق را روی تجهیزات دوار تضمین میکند.
انتقال سیگنال بهینهشده : مقاومت خروجی ۵۰ اهم و ظرفیت خازنی کابل افزایشی ۶۹٫۹ پیکوفاراد بر متر 330103-00-07-10-02-00یکپایی سیگنال را در فواصل طولانی حفظ میکند و سیستمهای خودکار جمعآوری داده و کنترل را پشتیبانی مینماید.
