بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330103-00-05-15-02-CN |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
۰۰ میلیمتر |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
50 mm |
|
گزینه طول کل: |
1.5 متر (4.9 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
تأییدیههای CSA، ATEX، IECEx |
|
رشته پیچ بدنه پروب: |
M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
23x1.6x20.5cm |
|
وزن: |
0.08kg |
توضیحات

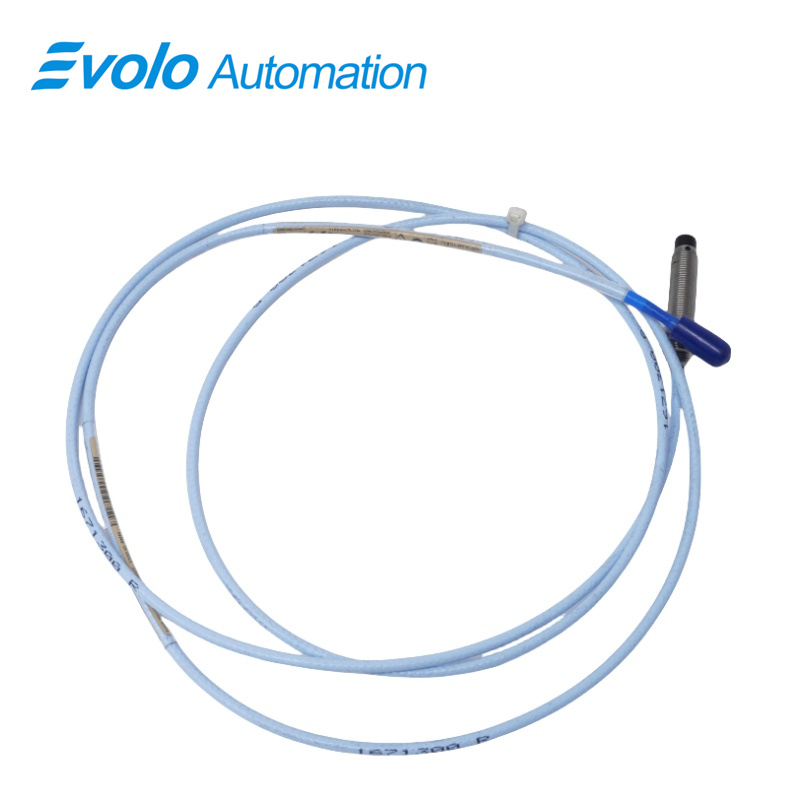

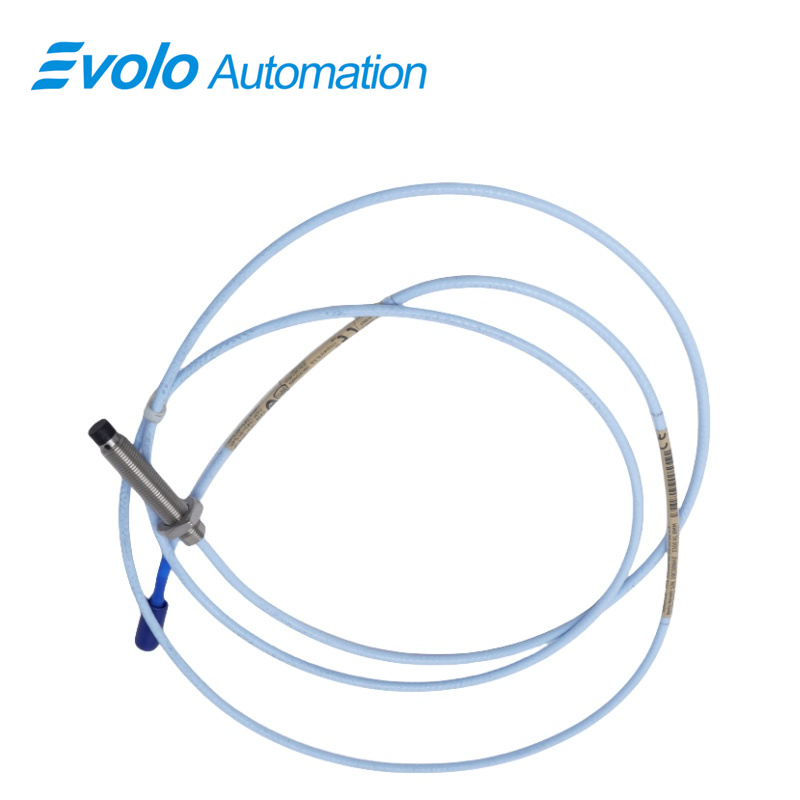

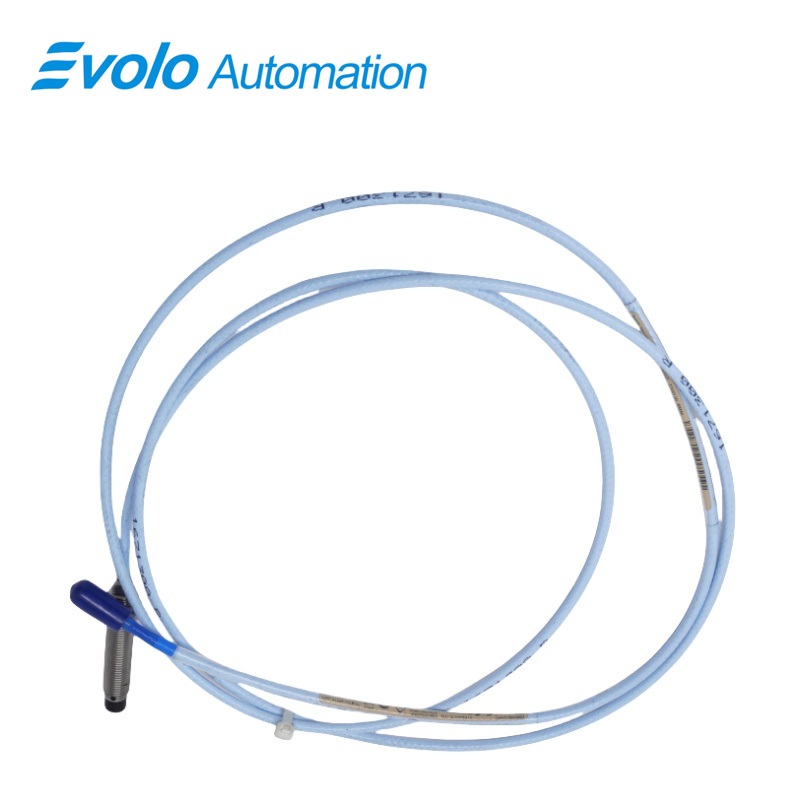

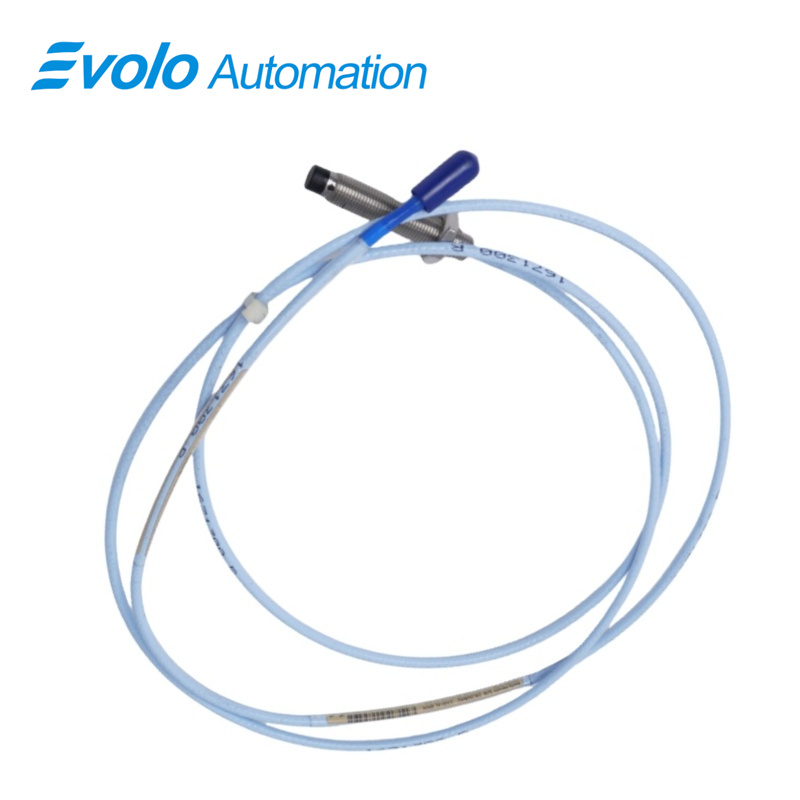

330103-00-05-15-02-CN حسگر نزدیکی 3300 XL با قطر ۸ میلیمتر است که برای نظارت خودکار بر ماشینآلات طراحی شده و همزمان قادر به اندازهگیری موقعیت محور و دادههای ارتعاشی در فواصل طولانیتر میباشد. 330103-00-05-15-02-CN فاصله بین نوک حسگر و سطح رسانا را به سیگنال ولتاژی متناسب تبدیل میکند و امکان ثبت جابجاییهای استاتیک و دینامیک را در سیستمهای اتوماسیون فراهم میسازد. این حسگر دارای محدوده خطی ۲ میلیمتر، مقاومت خروجی ۵۰ اهم و حساسیت تغذیهای کمتر از ۲ میلیولت در هر ولت است. 330103-00-05-15-02-CN سیگنالهای دقیقی را برای رکهای کنترلی و محافظتی ارائه میدهد.
بدنه حسگر از 330103-00-05-15-02-CN دارای پوستهای با رزوه M10x1، با حداقل طول پوسته ۵۰ میلیمتر و حداکثر عمق درگیری رزوه ۱۵ میلیمتر است که نصب آن را در مجاورت یاتاقانها و شفتهای دوار امکانپذیر میسازد. طول کلی پروب برابر با ۱٫۵ متر است و این امر 330103-00-05-15-02-CN امکان دسترسی به کابینتهای نظارتی در سیستمهای خودکار را بدون نیاز به اتصالات افزودنی فراهم میکند. این پروب مجهز به اتصالدهنده کوچکمقیاس کواکسیال نوع ClickLoc و کابل استاندارد است و 330103-00-05-15-02-CN انتقال قابل اعتماد سیگنال را تضمین میکند. این پروب برای دماهای کاری از ۵۲- درجه سانتیگراد تا ۱۷۷+ درجه سانتیگراد رتبهبندی شده و از سوی CSA، ATEX و IECEx تأیید شده است. 330103-00-05-15-02-CN برای موتورها، پمپها و کمپرسورهای خودکار در محیطهای صنعتی که نیازمند نظارت مداوم بر ارتعاش و موقعیت هستند، ایدهآل است.
کاربردها
پایش لرزش در ماشینآلات دوار
330103-00-05-15-02-CN در مجاورت شفتهای توربینها، کمپرسورها و پمپها نصب میشود تا جابجایی ارتعاشی را در محدوده خطی ۲ میلیمتر به خروجی ولتاژی متناسب تبدیل کند. مقاومت خروجی ۵۰ اُهمی این امکان را فراهم میکند که 330103-00-05-15-02-CN سیگنالهای دقیقی به رکهای خودکار نظارتی و محافظتی ارسال شوند.
ردیابی موقعیت محوری سیستمهای یاتاقان
با حساسیت تغذیهای کمتر از ۲ میلیولت در هر ولت، 330103-00-05-15-02-CN اندازهگیری حرکت محوری در یاتاقانهای فشاری و یاتاقانهای استوانهای را انجام میدهد. پوستهٔ دارای رزوهٔ M10x1 با حداکثر عمق درگیری رزوهٔ ۱۵ میلیمتر، امکان 330103-00-05-15-02-CN نصب نزدیک به سطح شفت را برای نظارت دقیق بر جابجایی فراهم میکند.
مرجع سرعت و فاز برای کنترل خودکار
ظرفیت کابل امتدادی کنترلشدهٔ ۶۹٫۹ پیکوفاراد بر متر اجازه میدهد 330103-00-05-15-02-CN سیگنالهای موجی قابل تکراری را برای تشخیص سرعت و محاسبات ارجاع فاز در سیستمهای کنترل ماشینآلات خودکار ارائه دهد.
نظارت بر وضعیت در خودکارسازی صنعتی
طول کلی پروب ۱٫۵ متر اجازه میدهد 330103-00-05-15-02-CN بهطور مستقیم به رکهای خودکارسازی در موتورها، پمپها و کمپرسورها متصل شود و جمعآوری دادههای ارتعاشی و موقعیتی را برای هشدارها و منطق کنترلی پشتیبانی کند.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
نصب مستقیم در پوششهای عمیقتر یاتاقان
حداقل طول پوستهٔ ۵۰ میلیمتر اجازه میدهد 330103-00-05-15-02-CN برای دسترسی به نقاط اندازهگیری درون پوششهای عمیقتر یاتاقانها بدون استفاده از آداپتورهای افزایشی.
خروجی ولتاژ قابل پیشبینی برای سیستمهای اتوماسیون
با محدوده خطی ۲ میلیمتر و مقاومت خروجی ۵۰ اهم، 330103-00-05-15-02-CN سیگنالهای پایداری را فراهم میکند که تنظیم آستانه هشدار و مقیاسبندی سیگنال را سادهتر میسازد.
عملکرد در دمای گسترده
محدوده نامی از ۵۲- درجه سانتیگراد تا ۱۷۷+ درجه سانتیگراد، 330103-00-05-15-02-CN در زمان راهاندازی سرد و کارکرد در دمای بالا، از تجهیزات اتوماتیک پشتیبانی میکند.
اتصال الکتریکی قابل اعتماد در شرایط لرزش
اتصالدهنده کوچک کواکسیال ClickLoc امکان 330103-00-05-15-02-CN حفظ تماس الکتریکی را در طول لرزش مداوم ماشین در محیطهای اتوماتیک فراهم میکند.
