بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330101-00-18-10-12-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
0.0 اینچ |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
1.8 اینچ |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل FluidLoc |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
رشته 3/8-24 UNF |
|
حداکثر طول درگیری رشته پیچ: |
0.563 in |
|
ابعاد: |
20.5x22.4x3.3cm |
|
وزن: |
0.12کیلوگرم |
توضیح

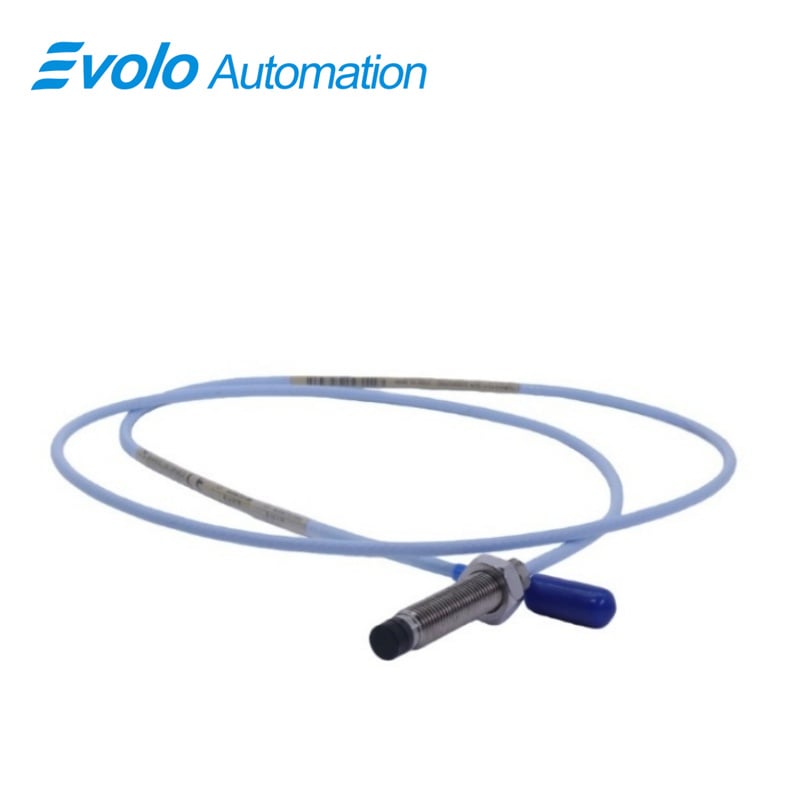

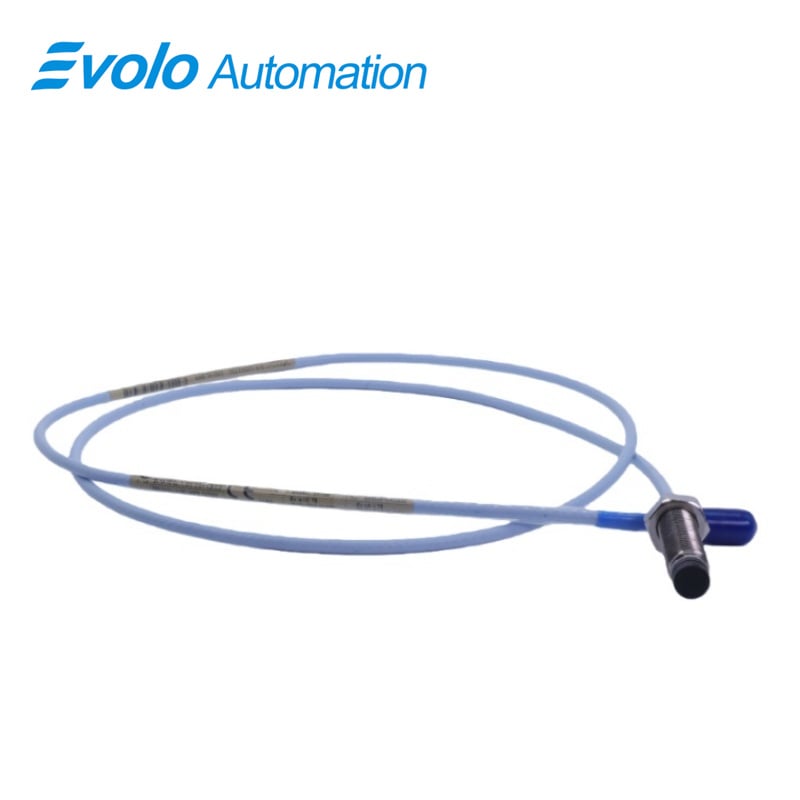

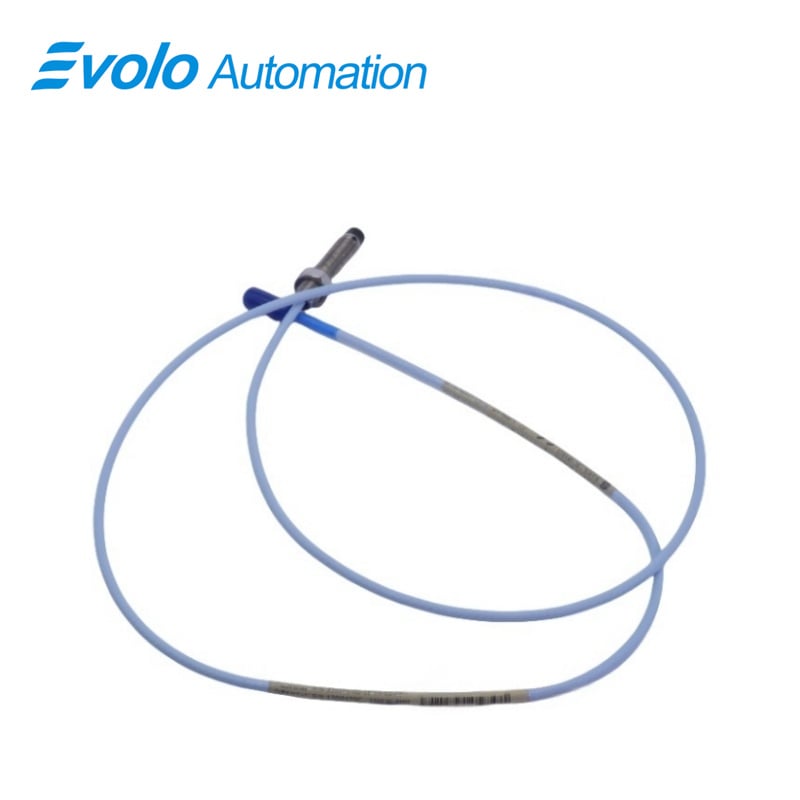

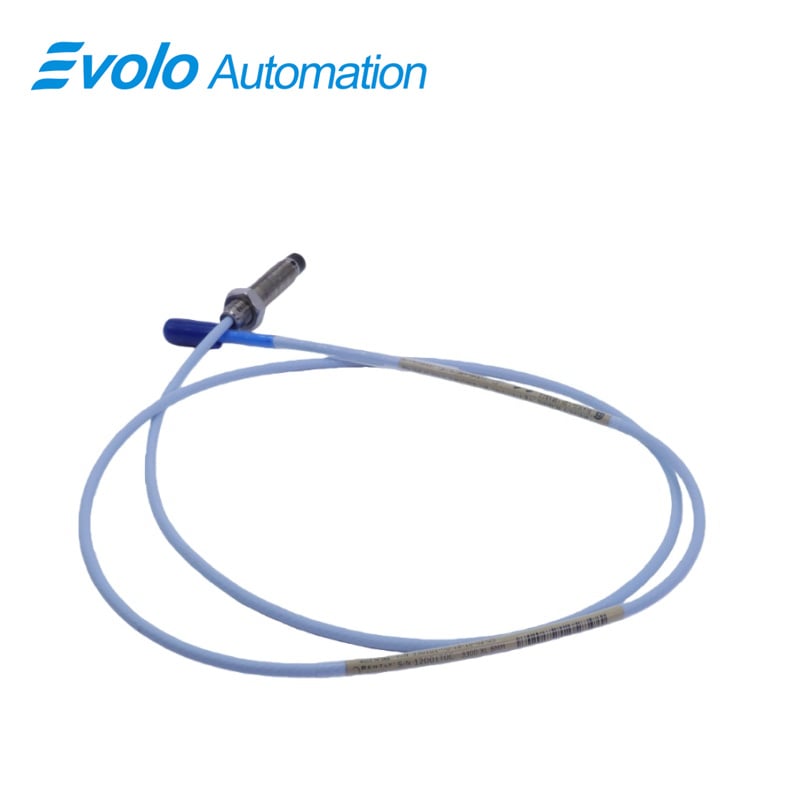

این حسگر نزدیکی ۳۳۰۱۰۱-۰۰-۱۸-۱۰-۱۲-۰۰ سری ۳۳۰۰ XL با قطر ۸ میلیمتر خروجی ولتاژی تولید میکند که بهطور مستقیم متناسب با فاصله بین نوک حسگر و سطح هادی هدف است و امکان اندازهگیری دقیق هم موقعیت ایستا و هم ارتعاش پویا را فراهم میسازد. این حسگر دارای محدوده خطی ۲ میلیمتر (۸۰ میل) و ر thread متریک ۳/۸-۲۴ UNF با حداکثر عمق درگیری ر thread برابر با ۰٫۵۶۳ اینچ است، بنابراین ۳۳۰۱۰۱-۰۰-۱۸-۱۰-۱۲-۰۰ سری ۳۳۰۰ XL با قطر ۸ میلیمتر پشتیبانی از موقعیتیابی دقیق در ماشینآلات مجهز به یاتاقانهای فیلم مایع را امکانپذیر میسازد. اتصالدهنده کواکسیال مینیاتوری ClickLoc و کابل FluidLoc این حسگر، اتصالات امنی با نیروی کششی ۳۳۰ نیوتون (۷۵ پوند-نیرو) فراهم میکنند، در حالی که ظرفیت خازنی کابل افزایشدهنده برابر با ۶۹٫۹ پیکوفاراد بر متر است که تحریف سیگنال را به حداقل میرساند. دامنه دمایی کاری و نگهداری از ۵۲- درجه سانتیگراد تا ۱۷۷+ درجه سانتیگراد است، بنابراین ۳۳۰۱۰۱-۰۰-۱۸-۱۰-۱۲-۰۰ سری ۳۳۰۰ XL با قطر ۸ میلیمتر مناسب برای محیطهای صنعتی بسیار سختگیرانه. حساسیت تغذیه همچنان کمتر از ۲ میلیولت در هر ولت تغییر ورودی باقی میماند و مقاومت خروجی ۵۰ اهم است که انتقال پایدار سیگنال را تضمین میکند. این دستگاه برای کاربردهای اتوماسیون طراحی شده است. حسگر نزدیکی ۳۳۰۱۰۱-۰۰-۱۸-۱۰-۱۲-۰۰ سری ۳۳۰۰ XL با قطر ۸ میلیمتر از اندازهگیریهای مرجع Keyphasor و سرعت پشتیبانی میکند و کاملاً با پروبهای استاندارد سری ۳۳۰۰، کابلهای افزایشی و سنسورهای Proximitor سازگان دارد که تعویض آسان و نگهداری در سیستمهای نظارت خودکار بر ارتعاش و موقعیت را امکانپذیر میسازد.
کاربردها
اندازهگیری ارتعاش و موقعیت یاتاقان
این حسگر نزدیکی ۳۳۰۱۰۱-۰۰-۱۸-۱۰-۱۲-۰۰ سری ۳۳۰۰ XL با قطر ۸ میلیمتر ولتاژ خروجی را بهصورتی ارائه میدهد که مستقیماً متناسب با فاصله بین نوک پروب و سطوح رسانا است. محدوده خطی آن ۲ میلیمتر (۸۰ میل) بوده و اندازهگیری دقیق موقعیت ایستا و ارتعاش پویا را روی ماشینآلات مجهز به یاتاقانهای فیلم مایع امکانپذیر میسازد.
نظارت بر مرجع کیفیزور و سرعت ماشین
با اتصالدهنده کوچک کواکسیال ClickLoc و کابل FluidLoc مجهز شده است. ۳۳۰۱۰۱-۰۰-۱۸-۱۰-۱۲-۰۰ سری ۳۳۰۰ XL با قطر ۸ میلیمتر سیگنالهای قابل اعتمادی را برای اندازهگیریهای مرجع Keyphasor و سرعت چرخش ارائه میدهد که نظارت خودکار بر ارتعاش را در سیستمهای صنعتی امکانپذیر میسازد.
در دماهای بسیار بالا و پایین کار میکند
با محدوده کاری از ۵۲- درجه سانتیگراد تا ۱۷۷+ درجه سانتیگراد (۶۲- درجه فارنهایت تا ۳۵۰+ درجه فارنهایت)، حسگر نزدیکی ۳۳۰۱۰۱-۰۰-۱۸-۱۰-۱۲-۰۰ سری ۳۳۰۰ XL با قطر ۸ میلیمتر در محیطهای شدید بهطور دقیق عمل میکند، در عین حفظ مقاومت خروجی در ۵۰ اهم و تغییرات ولتاژ بسیار ناچیز (< ۲ میلیولت بر هر ولت تغییر در ورودی).
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
اتصال ایمن پروب به کابل
طراحیهای انحصاری TipLoc و CableLoc در ۳۳۰۱۰۱-۰۰-۱۸-۱۰-۱۲-۰۰ سری ۳۳۰۰ XL با قطر ۸ میلیمتر مقاومت کششی ۳۳۰ نیوتن (۷۵ پوند-نیرو) را فراهم میکنند که اتصال محکم نوک پروب به کابل را تضمین کرده و نیاز به نگهداری در سیستمهای خودکار را به حداقل میرساند.
Intégration سیستمی ساده
این حسگر نزدیکی ۳۳۰۱۰۱-۰۰-۱۸-۱۰-۱۲-۰۰ سری ۳۳۰۰ XL با قطر ۸ میلیمتر سازگانپذیری پشتسر با پروبهای ۵ میلیمتری و ۸ میلیمتری سری ۳۳۰۰، کابلهای افزایشی و سنسورهای Proximitor را دارد و امکان جایگزینی کامل بدون نیاز به تنظیم مجدد را فراهم میکند.
جلوگیری از نشت سیال
کابلهای اختیاری FluidLoc در ۳۳۰۱۰۱-۰۰-۱۸-۱۰-۱۲-۰۰ سری ۳۳۰۰ XL با قطر ۸ میلیمتر از خروج روغن و سایر مایعات از ماشینآلات جلوگیری میکنند و نصب ایمنتر و عملکرد بلندمدتتر را در تجهیزاتی که نیاز به روانکاری زیادی دارند، ممکن میسازند.
نصب ر threaded فشرده
پیچ ۳/۸-۲۴ UNF این سonda با حداکثر عمق درگیری ۰٫۵۶۳ اینچ، نصب آن را در فضاهای محدود امکانپذیر میسازد و اندازهگیری خودکار ارتعاش و موقعیت را در پوستههای ماشینآلات با فضای محدود پشتیبانی میکند.
