بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
190501-10-00-02 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه سختافزار نصب: |
پیچ صفحهای M6x1 تا M6x1 با آداپتور ۳/۸ اینچ–۲۴ |
|
گزینه اتصاد: |
رابطه اتصاد MIL-C-5015 |
|
گزینه تأییدیه موسسه: |
CSA/NRTL/C (کلاس I، تقسیم 1)، ATEX/IECEx/CSA (کلاس I، منطقه 0/1) |
|
ابعاد: |
3.6x3.1x10cm |
|
وزن: |
0.38 کیلوگرم |
توضیح

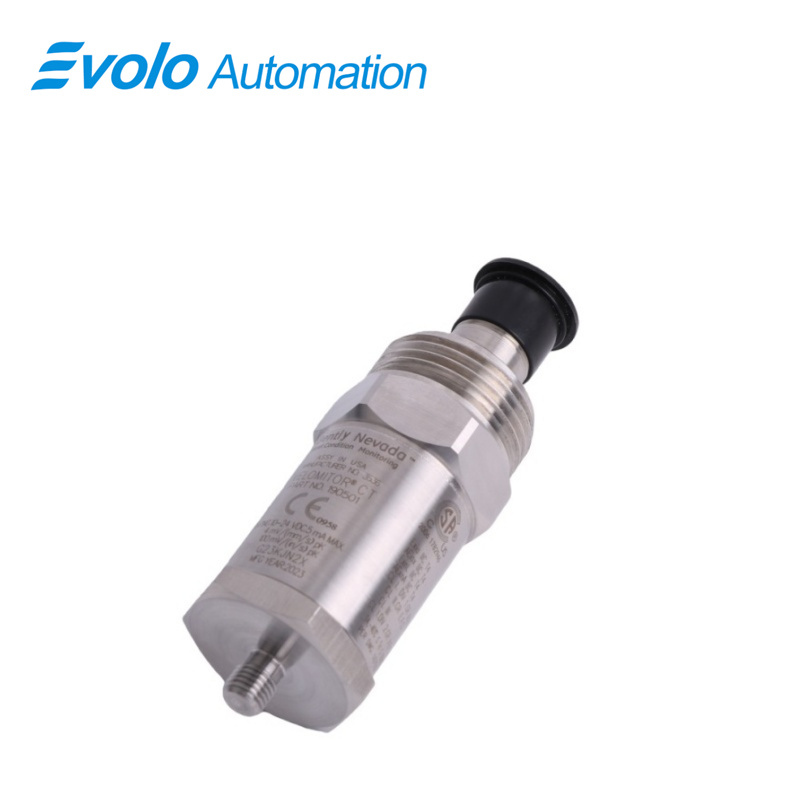

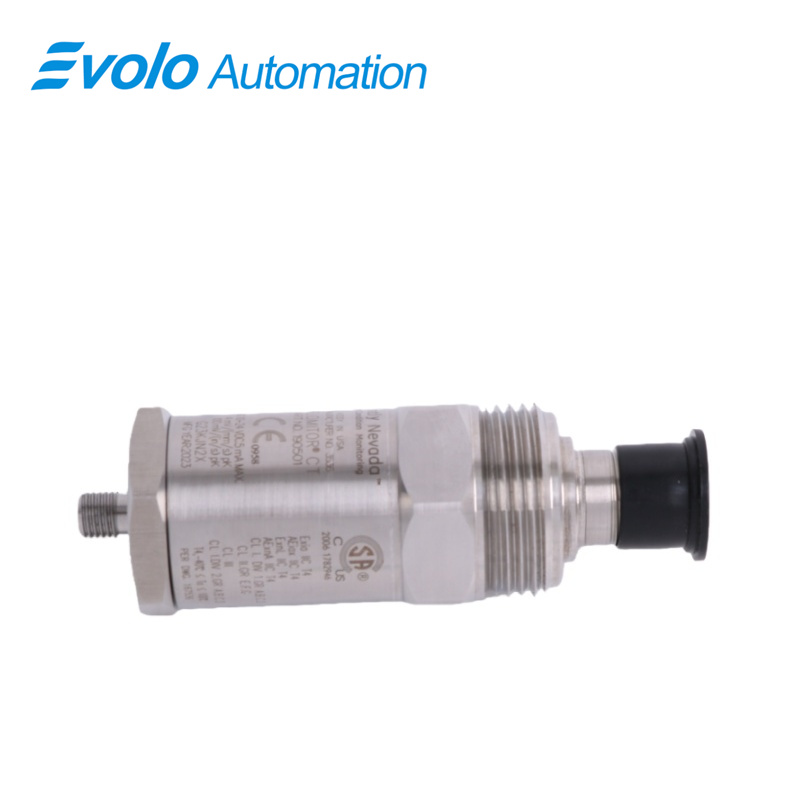

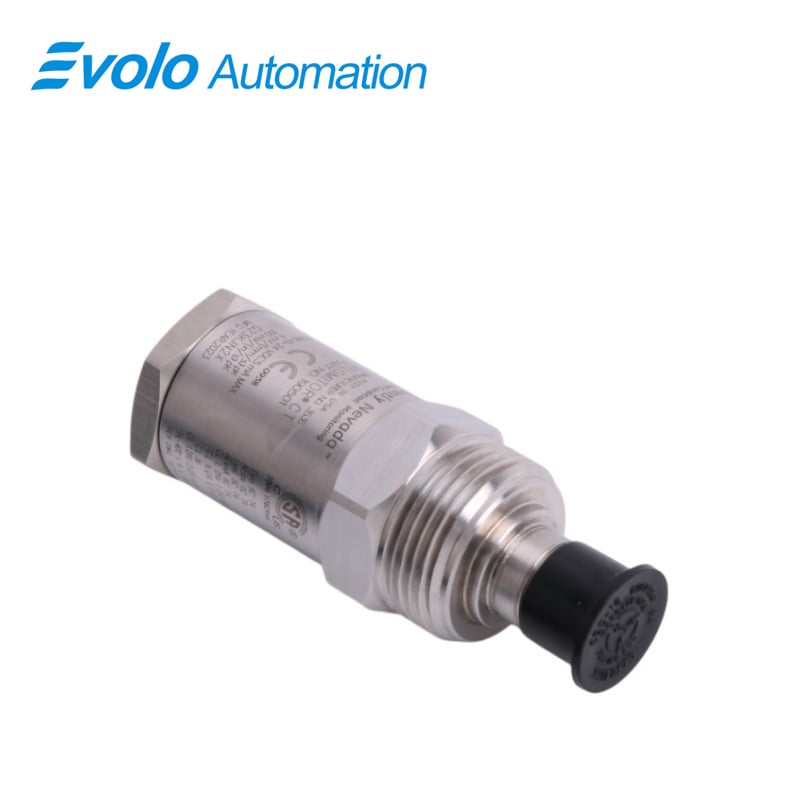

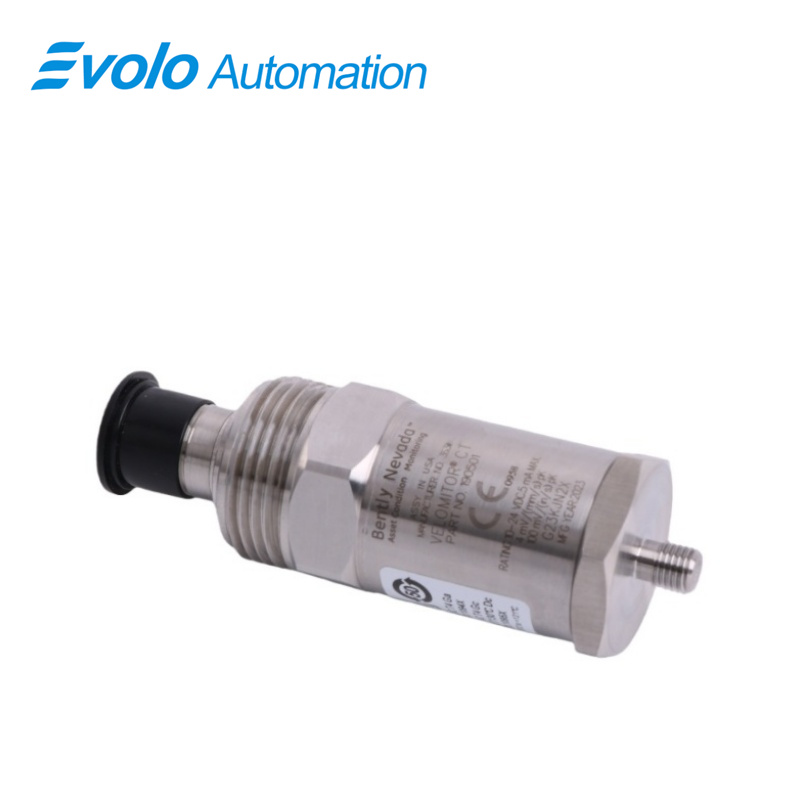

این ولومیتور CT مدل ۱۹۰۵۰۱-۱۰-۰۰-۰۲ ترانسدیوسر سرعت، ارتعاش پوسته را در فرکانس پایین روی فنهای برج خنککننده و مبدلهای حرارتی خنکشونده با هوا که با سرعتی بالاتر از ۹۰ دور در دقیقه (معمولاً ۱۰۰ تا ۳۰۰ دور در دقیقه) کار میکنند، اندازهگیری میکند. حساسیت آن ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه و پاسخ فرکانسی آن در محدودهٔ ۳٫۰ هرتز تا ۹۰۰ هرتز است که امکان نظارت خودکار دقیق بر ارتعاش موتور فن و کاهندهٔ سرعت را فراهم میسازد. این دستگاه 190501-10-00-02در سطوحی با قطر ۳۳ میلیمتر با پیچ M6x1 و آداپتور ۳/۸ اینچی با پیچگردی ۲۴ عددی نصب میشود و از طریق رابط دوپینهای MIL-C-5015 به سیستمهای PLC، DCS یا SCADA متصل میگردد. پوشش بدنهٔ آن از جنس فولاد ضدزنگ ۳۱۶L است که در برابر ضربهای با شتاب ۵۰۰۰ g، رطوبت کامل اشباعشده و در دامنهٔ دمایی ۴۰- تا ۸۵+ درجهٔ سانتیگراد مقاومت دارد. این پیکربندی امکان 190501-10-00-02برای ارائه دادههای لرزشی مداوم به منظور نظارت خودکار بر فنها، فعالسازی هشدارها و نگهداری پیشبینانه.
کاربردها
اندازهگیری لرزش فن برج خنککننده با استفاده از مدل 190501-10-00-02
نصب کنید ولومیتور CT مدل ۱۹۰۵۰۱-۱۰-۰۰-۰۲ روی پوستههای فن برج خنککننده نصب میشود تا سرعت لرزش با فرکانس پایین را ثبت کند. حساسیت آن ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه و محدوده فرکانسی آن از ۳٫۰ هرتز تا ۹۰۰ هرتز، امکان نظارت دقیق خودکار بر فنهایی را فراهم میکند که با سرعتی بالاتر از ۹۰ دور در دقیقه کار میکنند.
نظارت بر فنهای مبدل حرارتی خنکشونده با هوا با استفاده از مدل 190501-10-00-02
این 190501-10-00-02دامنههای لرزش را از موتورهای فن و کاهندههای سرعت اندازهگیری میکند. پوسته فولاد ضدزنگ ۳۱۶L آن ضربههای تا ۵۰۰۰ g و رطوبت کامل اشباعشده (۱۰۰٪) را تحمل میکند و جمعآوری پیوسته دادههای خودکار را تضمین مینماید.
ادغام دادههای لرزشی در سیستمهای اتوماسیون نیروگاهی (PLC/DCS/SCADA) با استفاده از مدل 190501-10-00-02
اتصال 190501-10-00-02از طریق رابط ۲ پینی MIL-C-5015 به سیستمهای اتوماسیون نیروگاهی متصل میشود. این سنسور سیگنالهای قابل تکراری را برای فعالسازی خودکار هشدارها، ثبت دادهها و فرآیندهای نگهداری پیشبینانه ارائه میدهد.
فعالسازی تحلیل سلامت فن با استفاده از مدل 190501-10-00-02
با دامنه دمای کاری از ۴۰- درجه سانتیگراد تا ۸۵+ درجه سانتیگراد، 190501-10-00-02پشتیبانی از نظارت خودکار و مداوم بر لرزش فن، که امکان تشخیص زودهنگام شرایط غیرطبیعی و برنامهریزی بهینهٔ تعمیر و نگهداری را فراهم میکند.
مشخصات
|
حساسیت: |
3.94 mV/mm/s (100 mV/in/s) ±5% |
|
پاسخ فرکانس: |
3.0 Hz تا 900 Hz (180 تا 54,000 cpm) ±1.0 dB یا 1.5 Hz تا 1.0 kHz (90 تا 60,000 cpm) ±3.0 dB |
|
حساسیت دمایی: |
-8٪ تا +5٪ معمولی در محدوده دمای کاری |
|
جنس پوسته: |
316L استیل ضد زنگ |
|
اتصال: |
میل-سی-5015 فولاد ضدزنگ دو پین 316L، بالایی |
|
گشتاور نصب ： |
4.5 نیوتنمتر ± 0.6 نیوتنمتر (40 اینچ-پوند-نیرو ± 5 اینچ-پوند-نیرو) |
|
زاویه نصب ： |
هر جهتی |
|
سطح نصب ： |
قطر 33 میلیمتر (قطر 1.3 اینچ) |
|
دمای عملیاتی: |
-40°C تا +85°C (-40°F تا +185°F) |
|
دمای ذخیره سازی: |
از -40 درجه سانتیگراد تا +100 درجه سانتیگراد (از -40 درجه فارنهایت تا +212 درجه فارنهایت) |
|
محدودیت ضربه: |
حداکثر 5000 گرم pk |
|
محدودیت رطوبت: |
100% تراکمی، غوطهور نشده |
مزیت رقابتی
نصب سریع با استفاده از مدل ۱۹۰۵۰۱-۱۰-۰۰-۰۲
این ولومیتور CT مدل ۱۹۰۵۰۱-۱۰-۰۰-۰۲ روی سطوح ۳۳ میلیمتری با پیچ M6x1 و آداپتور ۳/۸ اینچی با ۲۴ دندانه و گشتاور ۴٫۵ نیوتنمتر نصب میشود و ادغام سریع آن در سیستمهای نظارت خودکار را بدون نیاز به راهاندازی گسترده امکانپذیر میسازد.
کاربرد در محیطهای سختگیرانهٔ فن با استفاده از مدل ۱۹۰۵۰۱-۱۰-۰۰-۰۲
این 190501-10-00-02تحمل ضربات تا ۵۰۰۰ g، رطوبت مưngور (کندنس)، و دمای بین ۴۰- تا ۸۵+ درجه سانتیگراد را دارد و دادههای قابل اعتماد لرزش خودکار را در مکانهای بیرونی و پررطوب فن فراهم میکند.
اندازهگیری دقیق لرزش در فرکانسهای پایین با استفاده از مدل ۱۹۰۵۰۱-۱۰-۰۰-۰۲
با حساسیت ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه و پاسخ فرکانسی ۳٫۰ تا ۹۰۰ هرتز، 190501-10-00-02سیگنالهای دقیق لرزش در فرکانسهای پایین را برای نظارت خودکار فن و تحلیل پیشبینانه ارائه میدهد.
