بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
133819-01 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
سیگنالهای ورودی |
پذیرش سیگنالهای ترانسدیوسر RTD یا TC از ۱ تا ۶ عدد |
|
مقاومت ورودی |
بیشتر از ۱۰ مگاوات برای هر ورودی سیمی. |
|
ترانسدیوسرها |
ماژولهای ورودی/خروجی TC عایقشده دارای عایقبندی ۲۵۰ ولت مستقیم بین کانالها هستند. |
|
سازگاری ولتاژ (خروجی جریان) |
محدوده ۰ تا +۱۲ ولت مستقیم در سراسر بار. مقاومت بار از ۰ تا ۶۰۰ اهم است. |
|
وضوح |
۰٫۳۶۶۲ میکروآمپر به ازای هر بیت با خطای ±۰٫۱۵٪ در دمای اتاق و خطای ±۰٫۴٪ در محدوده دمایی. |
|
تنظیم سیگنال |
محدوده کامل اندازهگیری برای هر کانال از طریق نرمافزار پیکربندی ۳۵۰۰ در محل تنظیم میشود. هیچ نیازی به کالیبراسیون نیست. |
|
دماي عملکرد |
از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد (از ۲۲- درجه فارنهایت تا ۱۵۰+ درجه فارنهایت) هنگام استفاده با ماژولهای ورودی/خروجی داخلی/خارجی/اتمام خط (Termination). |
|
ابعاد: |
۲/۳×۱۱×۲۴/۱ سانتیمتر |
|
وزن: |
۰.۴ کیلوگرم |
توضیحات

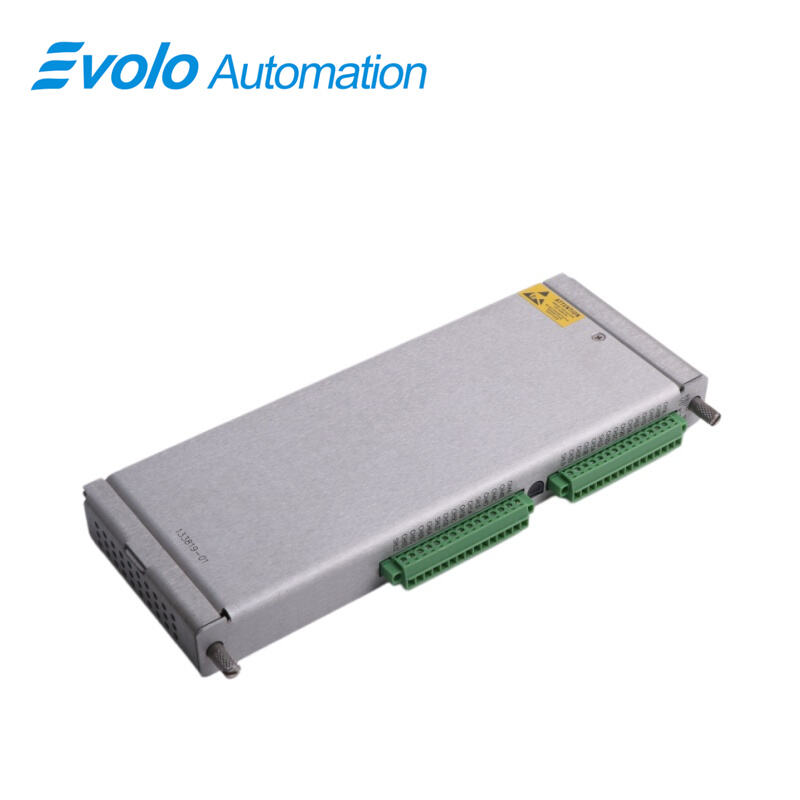

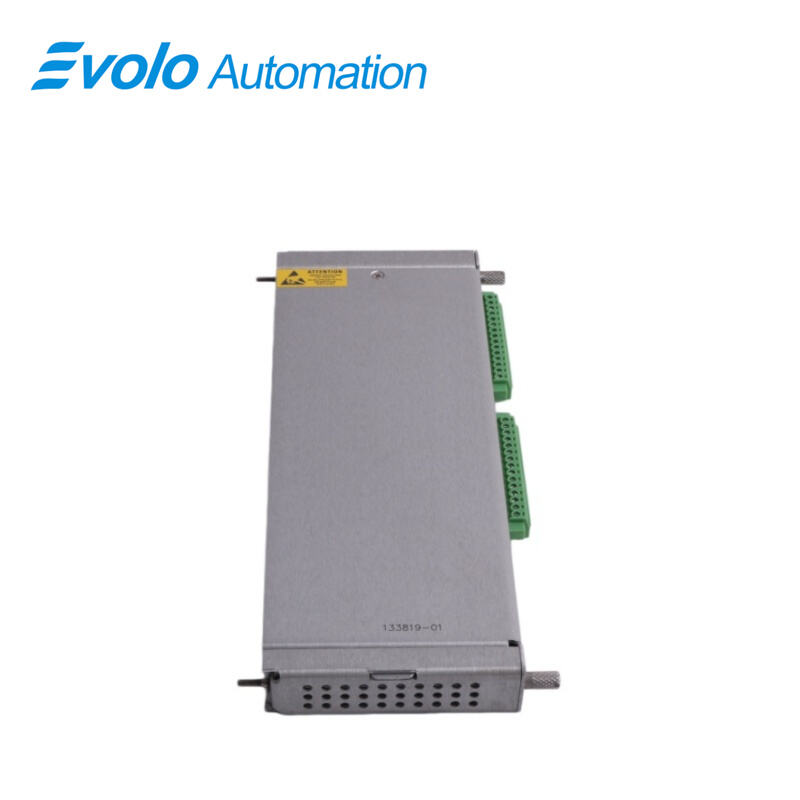

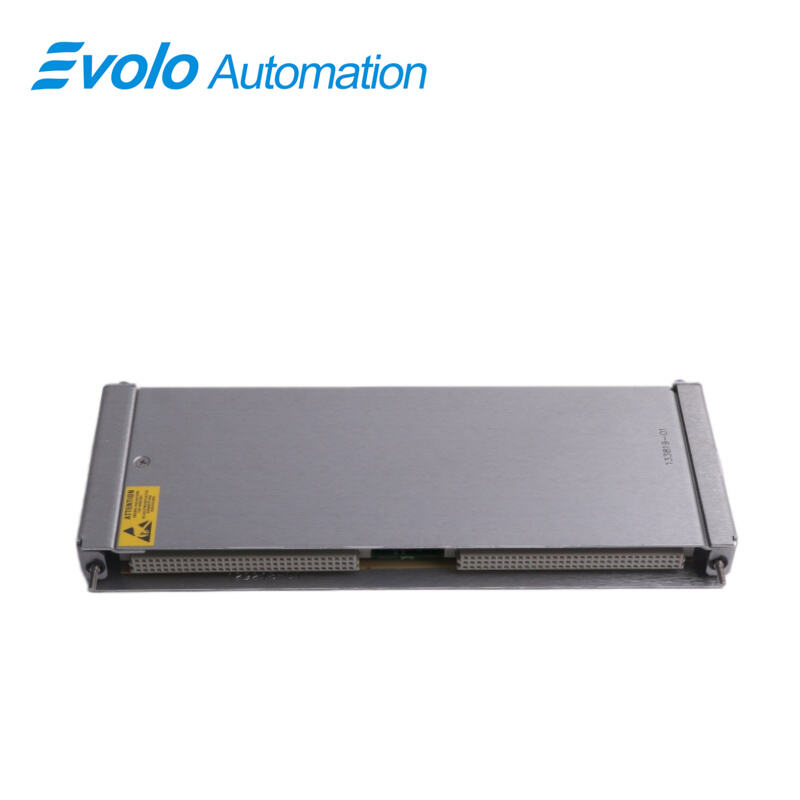

The 133819-01ماژول ورودی/خروجی غیرمجاز (Non-Isolated) ۳۵۰۰/۶۰ RTD/TC، شش کانال را برای نظارت بر دما در سیستمهای اتوماسیون صنعتی فراهم میکند. این ماژول 133819-01ورودیهای RTD یا ترموکوپل را در تعداد ۱ تا ۶ عدد میپذیرد و امپدانس ورودی آن بیش از ۱۰ مگااهم بر هر سیم است. منبع جریان RTD برابر با ۹۲۵±۱۵ میکروآمپر در دمای ۲۵ درجه سانتیگراد بر هر ترانسدیوسر است و از RTDهای سهسیمه یا چهارسیمه پشتیبانی میکند.
The 133819-01سیگنالهای متناسب را در محدوده +۴ تا +۲۰ میلیآمپر برای هر کانال خروجی میکند، با سازگاری ولتاژ ۰ تا ۱۲ ولت مستقیم و مقاومت بار تا ۶۰۰ اهم. وضوح آن ۰٫۳۶۶۲ میکروآمپر در هر بیت است و خطای آن در دمای محیط ±۰٫۱۵٪ و در محدوده دمایی کاری ۳۰− تا ۶۵+ درجه سانتیگراد ±۰٫۴٪ است، مشروط بر استفاده از ماژولهای استاندارد ورودی/خروجی. دقت آن در دمای ۲۵ درجه سانتیگراد ±۳ درجه سانتیگراد برای رکهای دیواری و استاندارد است.
در کاربردهای اتوماسیون، 133819-01سیگنالهای RTD و TC را شرایطدهی میکند، اندازهگیریها را با هشدارهای برنامهریزیشده توسط کاربر مقایسه میکند و دادهها را از طریق نرمافزار پیکربندی به رکهای ۳۵۰۰ منتقل میکند. طراحی شیار عقبی با ارتفاع کامل آن ادغام آسان را فراهم میسازد و از ماژولهای سد داخلی برای جداسازی اضافی (در صورت نیاز) پشتیبانی میکند.
کاربردها
اندازهگیری دمای RTD در ماشینآلات صنعتی
The 133819-01تا شش ورودی RTD را میپذیرد که جریان هر ترانسدیوسر ۹۲۵ ±۱۵ میکروآمپر است و امکان نظارت دقیق دما را در توربینها، کمپرسورها و پمپها فراهم میسازد. این ماژول سیگنالهای +۴ تا +۲۰ میلیآمپر را متناسب با مقادیر تماممقیاس خروجی میکند تا در سیستمهای کنترل و اتوماسیون استفاده شوند.
پایش سیگنالهای ترموکوپل (TC) برای کنترل فرآیند
The 133819-01قابل پیکربندی برای ۱ تا ۶ ورودی ترموکوپل است. طراحی غیرجداسازیشده و امپدانس ورودی ۱۰ مگااهم آن، اندازهگیری دقیق دما را در چندین نقطه فرآیندی امکانپذیر میسازد و از اتلاف سیگنال به حداقل میرساند.
ادغام در سیستمهای اتوماسیون رک ۳۵۰۰
در یک شیار عقبی با ارتفاع کامل نصب میشود، 133819-01ارتباط خود را با سایر ماژولهای ۳۵۰۰ از طریق نرمافزار پیکربندی برقرار میکند. دمای کاری از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد، عملکرد قابل اعتماد این ماژول را در کابینتهای کنترل صنعتی تضمین میکند. 133819-01در کابینتهای کنترل صنعتی بهطور قابل اعتماد عمل میکند.
پشتیبانی از پیکربندیهای TMR (سهگانه مدولار با قابلیت اطمینان بالا)
برای اتوماسیون با قابلیت اطمینان بالا، 133819-01میتواند در کنار ماژولهای مشابه نصب شده و گروههای TMR را تشکیل دهد. این ماژول با ارائه اندازهگیریهای سازگانیافته مقاومتی (RTD) یا ترموکوپل (TC)، در منطق رأیگیری نقش داشته و برای نظارت بر ماشینآلات حیاتی مورد استفاده قرار میگیرد.
مشخصات
|
نیازهای فضای رک |
۱ شیار عقب با ارتفاع کامل. |
|
ماژول ورودی/خروجی سد داخلی |
به برگه مشخصات سد داخلی ۳۵۰۰ مراجعه کنید شماره قطعه ۱۴۱۴۹۵-۰۱) در صورت انتخاب گزینه سد داخلی است. |
|
مقدار منبع جریان RTD |
۹۲۵ ±۱۵ میلیآمپر در دمای ۲۵° سانتیگراد به ازای هر ترانسدیوسر (منبع تغذیه تکی برای RTD چهارسیمه و دو منبع تغذیه برای RTD سهسیمه). |
|
ثبتکننده |
۴+ تا ۲۰+ میلیآمپر. مقادیر متناسب با مقیاس کامل نظارت هستند. مقادیر ثبتکنندهٔ جداگانه برای هر کانال ارائه شدهاند. عملکرد نظارت تحت تأثیر اتصال کوتاه در خروجیهای ثبتکننده قرار نمیگیرد. |
|
سازگاری ولتاژ (خروجی جریان) |
محدوده ۰ تا +۱۲ ولت مستقیم در سراسر بار. مقاومت بار از ۰ تا ۶۰۰ اهم است. |
|
وضوح |
۰٫۳۶۶۲ میکروآمپر به ازای هر بیت با خطای ±۰٫۱۵٪ در دمای اتاق و خطای ±۰٫۴٪ در محدوده دمایی. |
|
RTDها و ترموکوپلها (به جز RTDهای مسی ۱۰ وات) — وضوح |
1°C یا ۱ °F |
|
دقت (پایاندهی داخلی غیرمجاز) ） |
رک دیواره: ±۳ درجه سانتیگراد در دمای ۲۵ درجه سانتیگراد (±۵٫۴ درجه فارنهایت در دمای ۷۷ درجه فارنهایت) ；رک استاندارد: ±۳ درجه سانتیگراد در دمای ۲۵ درجه سانتیگراد (±۵٫۴ درجه فارنهایت در دمای ۷۷ درجه فارنهایت). |
مزیت رقابتی
پایش دقیق دما
The 133819-01دقت ±۳ درجه سانتیگراد را در دمای ۲۵ درجه سانتیگراد و خطای ±۰٫۴٪ را در کل محدوده عملیاتی فراهم میکند و اطمینان حاصل میشود که سیستمهای اتوماسیون، مقادیر دقیق خوانش مقاومتی دمایی (RTD) و ترموکوپل (TC) را برای منطق کنترل و هشدار دریافت میکنند.
پیکربندی ورودی انعطافپذیر
The 133819-01قابلیت پذیرش ترکیبی از ۱ تا ۶ سیگنال RTD و TC را دارد که به مهندسان اجازه میدهد انواع مختلف سنسورها را با یک ماژول واحد پایش کنند و نیاز به ماژولهای ورودی/خروجی اضافی را کاهش دهند.
محدوده عملیاتی گسترده برای محیطهای سختگیرانه
با محدوده دمایی تأییدشده از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد و سازگار با ماژولهای مانع داخلی، 133819-01در کابینتهای صنعتی با دمای بالا عمل میکند و در عین حال توانایی تحمل رطوبت ۹۵٪ غیرمتراکم را دارد.
خروجی جریان دقیق با بار کم
با خروجی +۴ تا +۲۰ میلیآمپر و سازگاری ولتاژ ۰ تا ۱۲ ولت مستقیم در بارهای تا ۶۰۰ اهم، 133819-01پشتیبانی از اتصال همزمان چندین رکوردر را بدون تأثیرگذاری بر دقت پایش فراهم میکند.
پیکربندی آسان از طریق نرمافزار رک ۳۵۰۰
The 133819-01امکان تنظیم محدودهٔ کامل مقیاس را در محل (بدون کالیبراسیون دستی) فراهم میکند. مهندسان میتوانند کانالهای RTD یا TC را مستقیماً برنامهریزی کنند و ادغام آنها در رکهای اتوماسیون صنعتی را تسهیل نمایند.
