بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
133396-01 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
ورودی سیگنال |
سیگنال تکترانسدوسور از پروب نزدیکی یا سنسور مغناطیسی |
|
محدودهٔ سیگنال ورودی |
+۱۰٫۰ ولت تا ۲۴٫۰- ولت (در صورت تجاوز، بهصورت داخلی محدود میشود) |
|
مقاومت ورودی |
۲۰ کیلو اهم |
|
مصرف برق |
۸٫۰ وات (مقدار типی) |
|
ترانسدیوسرهای سازگانپذیر |
ترانسدوسورهای بنتلی نوادا: ۳۳۰۰ با قطر ۸ میلیمتر (پروکسیمیتور)، ۳۳۰۰ با قطر ۱۶ میلیمتر (HTPS)، ۷۲۰۰ با قطرهای ۵، ۸، ۱۱ و ۱۴ میلیمتر (پروکسیمیتور)، ۳۳۰۰ RAM (پروکسیمیتور)، و سنسورهای مغناطیسی |
|
چراغ نشاندهنده وضعیت مناسب پنل جلویی (OK LED) |
نشاندهنده عملکرد صحیح ماژول |
|
LED TX/XR روی پنل جلویی |
نشاندهندهٔ ارتباط با سایر ماژولهای رک ۳۵۰۰ است |
|
چراغ LED دور زدن روی پنل جلو |
نشاندهنده فعال بودن حالت دور زدن (Bypass Mode) |
|
چراغ LED حالت تست پنل جلو |
نشاندهنده فعال بودن حالت تست است |
|
چراغهای LED هشدار پنل جلو |
نشاندهنده شرایط هشدار برای رله مربوطه است |
|
مماندگی خروجی |
۵۵۰ اهم |
|
منبع تغذیه ترانسدیوسر |
۲۴- ولت مستقیم، حداکثر ۴۰ میلیآمپر |
|
خروجی ضبطکننده |
۴ تا ۲۰ میلیآمپر متناسب با سرعت کامل (دور در دقیقه)؛ تحت تأثیر اتصال کوتاه قرار نمیگیرد |
|
سازگاری ولتاژ (خروجی جریان) |
۰ تا +۱۲ ولت جریان مستقیم در دو سر بار |
|
مقاومت بار |
۰ تا ۶۰۰ اهم |
|
وضوح |
۰٫۳۶۶۲ میکروآمپر در هر بیت؛ خطای ±۰٫۲۵٪ در دمای محیط؛ خطای ±۰٫۷٪ در محدوده دمایی کار |
|
نرخ بهروزرسانی |
تقریباً ۱۰۰ میلیثانیه |
|
نوع رله |
تکقطبی، دوحرکتی (SPDT) |
|
ابعاد: |
۲٫۴×۱۱×۲۴ سانتیمتر |
|
وزن: |
0.44 کیلوگرم |
توضیحات

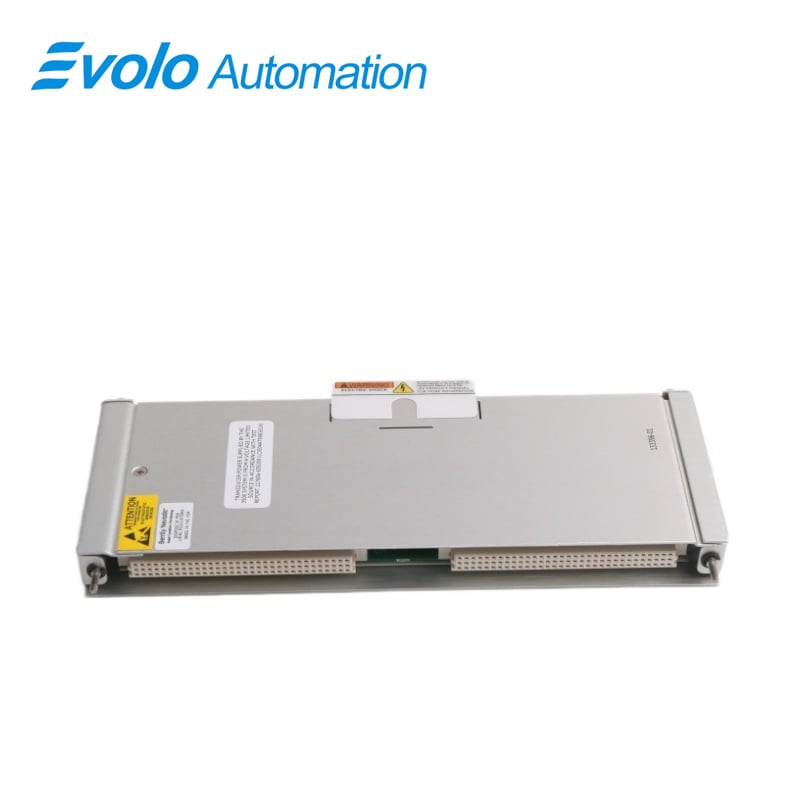

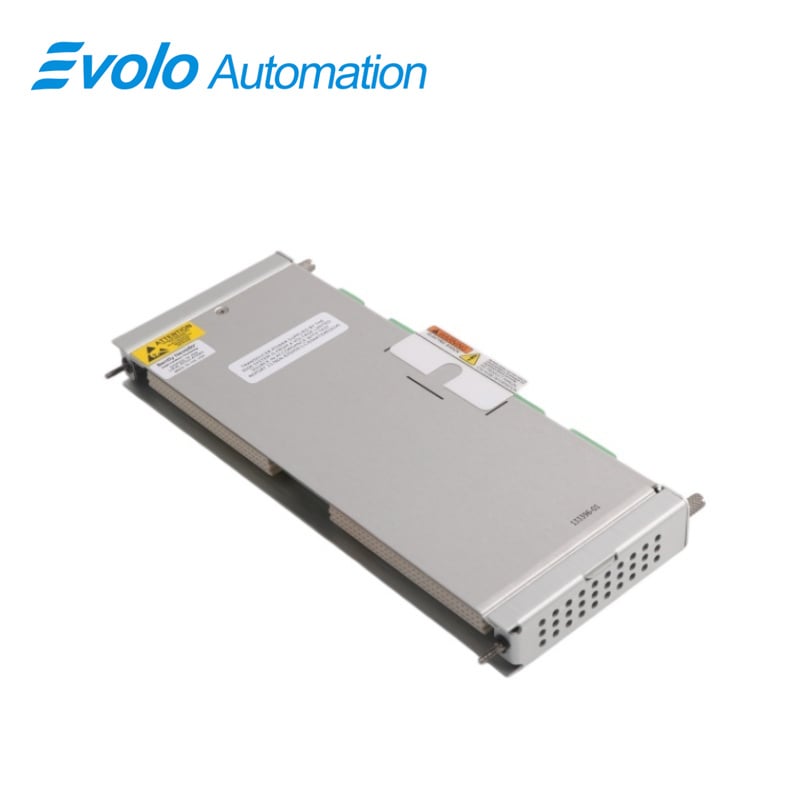

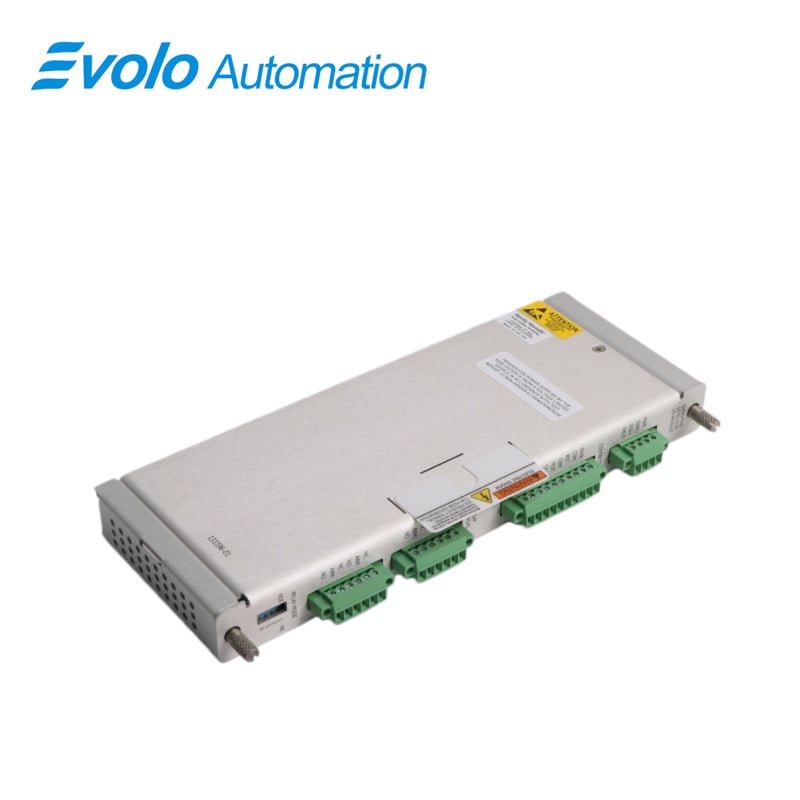

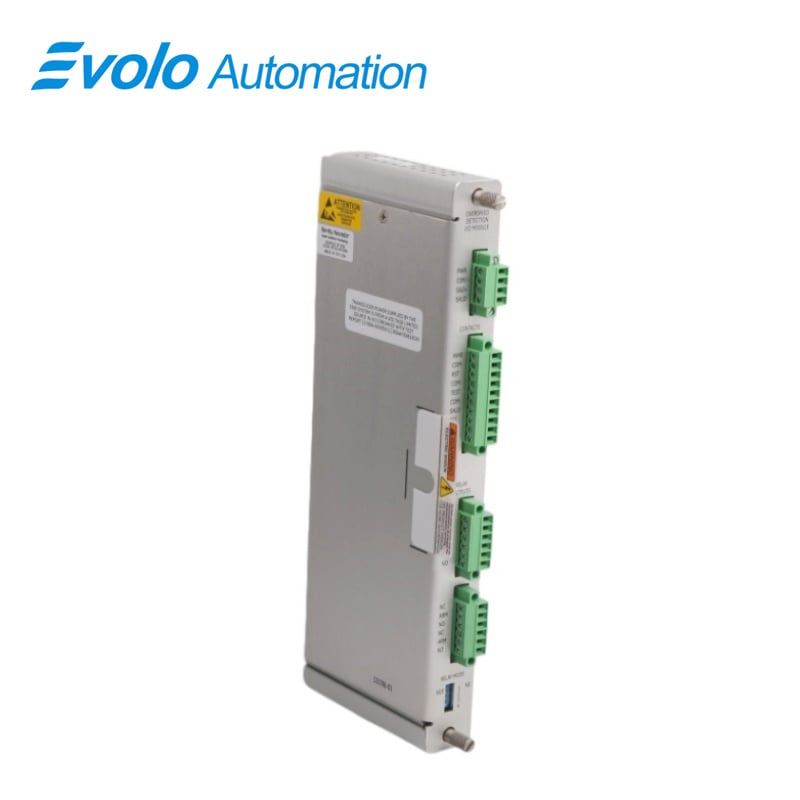

Bently Nevada 133396-01 یک ماژول ورودی/خروجی تشخیص فراتر از سرعت برای رکهای سری ۳۵۰۰ است که برای سیستمهای تاکومتر پاسخسریع و پایدار در خودکارسازی صنعتی طراحی شده است. این ماژول 133396-01سیگنالهای تکترانسدوسور را از پروبهای نزدیکی یا سنسورهای مغناطیسی دریافت میکند، با محدوده ورودی +۱۰ ولت تا -۲۴ ولت و امپدانس ورودی ۲۰ کیلو اهم. هر ماژول 133396-01معمولاً ۸٫۰ وات توان مصرف میکند و منبع تغذیه -۲۴ ولت جریان مستقیم با جریان ۴۰ میلیآمپر را برای ترانسدوسورهای متصل فراهم میکند.
The 133396-01از ترانسدوسورهای Proximitor سریهای Bently Nevada 3300 و 7200 با قطر پروب ۵ تا ۱۶ میلیمتر و سنسورهای مغناطیسی پشتیبانی میکند. خروجی آن سیگنالهای ضبطکننده ۴–۲۰ میلیآمپر را بهصورت متناسب با سرعت تماممقیاس ارائه میدهد، با قابلیت بار ۰–۶۰۰ اهم و وضوح ۰٫۳۶۶۲ میکروآمپر. LEDهای پنل جلویی روی 133396-01وضعیت عملکرد ماژول، ارتباط، دور زدن (بایپس)، حالت تست و وضعیت هشدار را نشان میدهند. رلهها از نوع SPDT با درزگیری اپوکسی و سوپرسورهای قوس ۲۵۰ ولت مؤثر RMS هستند.
در محدوده دمایی -۳۰°س تا +۶۵°س کار میکند، 133396-01تحمل دماهای نگهداری از ۴۰- تا ۸۵+ درجه سانتیگراد و رطوبت غیرمتراکم ۹۵٪ را دارد. با ادغام 133396-01، مهندسان میتوانند نقاط تنظیم هشدار پایینتر از حد مجاز، هشدار بالاتر از حد مجاز و خطر سرعت بیش از حد را پیکربندی کنند و بدین ترتیب حفاظت قابل اعتماد مبتنی بر هشدار را در سیستمهای اتوماسیون مطابق با استانداردهای API 670 و 612 فراهم آورند.
کاربردها
کاربرد: نظارت بر سرعت بیش از حد محور در ماشینآلات صنعتی
133396-01در رکهای سری ۳۵۰۰ نصب میشود تا بهصورت مداوم سرعت محور را با استفاده از سیگنالهای تکترانسدوسری از پروبهای Bently Nevada 3300 و 7200 Proximitor یا سنسورهای مغناطیسی (مغناطیسیپیکآپ) پایش کند. با محدوده سیگنال ورودی +۱۰ ولت تا ۲۴- ولت و امپدانس ورودی ۲۰ کیلو اهم، 133396-01اندازهگیریهای لحظهای سرعت را به خروجیهای ثبتکننده ۴–۲۰ میلیآمپر تبدیل میکند و امکان ادغام با سیستمهای PLC، DCS و SCADA را فراهم میسازد.
کاربرد: پیکربندی نقاط تنظیم هشدار برای حفاظت در برابر سرعت بیش از حد
استفاده 133396-01مهندسان میتوانند آستانههای هشدار پایینتر، هشدار بالاتر و خطر (سرعت بیش از حد) را از ۰ تا ۱۰۰٪ سرعت کامل تنظیم کنند. این ماژول اندازهگیریها را تقریباً هر ۱۰۰ میلیثانیه بهروزرسانی میکند و اطمینان حاصل میکند که هشدارها برای سرعتهای بالاتر از ۳۰۰ هرتز در عرض ۳۰ میلیثانیه فعال میشوند. 133396-01به اپراتورها اجازه میدهد تا خروجیهای رله را برنامهریزی کرده و شرایط هشدار را از طریق LEDهای صفحه جلو نظارت کنند.
تامین منبع تغذیه ترانسدیوسر و ارتباط وضعیت
133396-01منبع تغذیه -۲۴ ولت مستقیم با جریان ۴۰ میلیآمپر را به ترانسدیوسورهای Proximitor یا سنسورهای مغناطیسی متصلشده تأمین میکند. رلههای SPDT ماژول با سیستمهای مهار قوس ۲۵۰ ولت مؤثر RMS، خروجیهای کنترلشدهای را برای سیستمهای ایستاور یا دور زدن فراهم میکنند. LEDهای OK، TX/RX، دور زدن (Bypass) و حالت تست (Test Mode) روی 133396-01تأیید بصری از وضعیت تغذیه، ارتباط و تست را در رکهای اتوماسیون فراهم میکنند.
مشخصات
|
درزبندی محیطی رله |
با اپوکسی درزبندی شده |
|
مهارکنندههای قوس |
۲۵۰ ولت مؤثر RMS، بهصورت استاندارد نصبشده |
|
مقادیر تنظیمشده هشدار |
هشدار پایینتر، هشدار بالاتر و خطر (سرعت بیش از حد) از طریق نرمافزار قابل پیکربندی است |
|
محدوده تنظیم هشدار |
معمولاً از ۰ تا ۱۰۰٪ محدوده کامل مقیاس سرعت |
|
تأخیر زمانی هشدار |
کمتر از ۳۰ میلیثانیه در فرکانسهای بالاتر از ۳۰۰ هرتز |
|
دماي عملکرد |
از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد (از ۲۲- درجه فارنهایت تا ۱۴۹+ درجه فارنهایت) |
|
دمای ذخیره سازی: |
۴۰- درجه سانتیگراد تا ۸۵+ درجه سانتیگراد (۴۰- درجه فارنهایت تا ۱۸۵+ درجه فارنهایت) |
|
رطوبت: |
۹۵٪، بدون ایجاد رطوبت مưngزده. |
مزیت رقابتی
مزیت رقابتی: تشخیص اضافهسرعت با پاسخدهی سریع و قابلیت اطمینان دوگانه
133396-01پشتیبانی از پیکربندیهای رأیگیری ۲ از ۲ یا ۲ از ۳ در رکهای افزونه ۳۵۰۰. این امکان را فراهم میکند که چندین 133396-01ماژول، تشخیص اضافهسرعت قابل اعتماد و مستقل را برای توربینها، کمپرسورها و موتورهای با سرعت بالا فراهم کنند.
مزیت رقابتی: خروجی ۴–۲۰ میلیآمپر با دقت بالا
خروجی ۴–۲۰ میلیآمپر از 133396-01دارای وضوح ۰٫۳۶۶۲ میکروآمپر با خطای ±۰٫۲۵٪ در دمای اتاق و ±۰٫۷٪ در سراسر محدوده کاری است. این امکان را به مهندسان میدهد تا سرعت شفت را بهصورت کمی نظارت کنند و آن را بهطور مستقیم در حلقههای کنترل اتوماسیون ادغام نمایند. 133396-01خروجی را مستقیماً در حلقههای کنترل اتوماسیون ادغام کنند.
مزیت رقابتی: عملکرد در شرایط صنعتی سختگیرانه
133396-01از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد کار میکند، از ۴۰- درجه سانتیگراد تا ۸۵+ درجه سانتیگراد قابل ذخیرهسازی است و تحمل رطوبت ۹۵٪ غیرمتراکم را دارد. رلههای درزبندیشده با اپوکسی و طراحی مقاوم، امکان ارائه محافظت پیوسته در برابر سرعت بیش از حد را در محیطهای صنعتی سنگین فراهم میکنند. 133396-01برای ارائه محافظت پیوسته در برابر سرعت بیش از حد در محیطهای صنعتی سنگین
