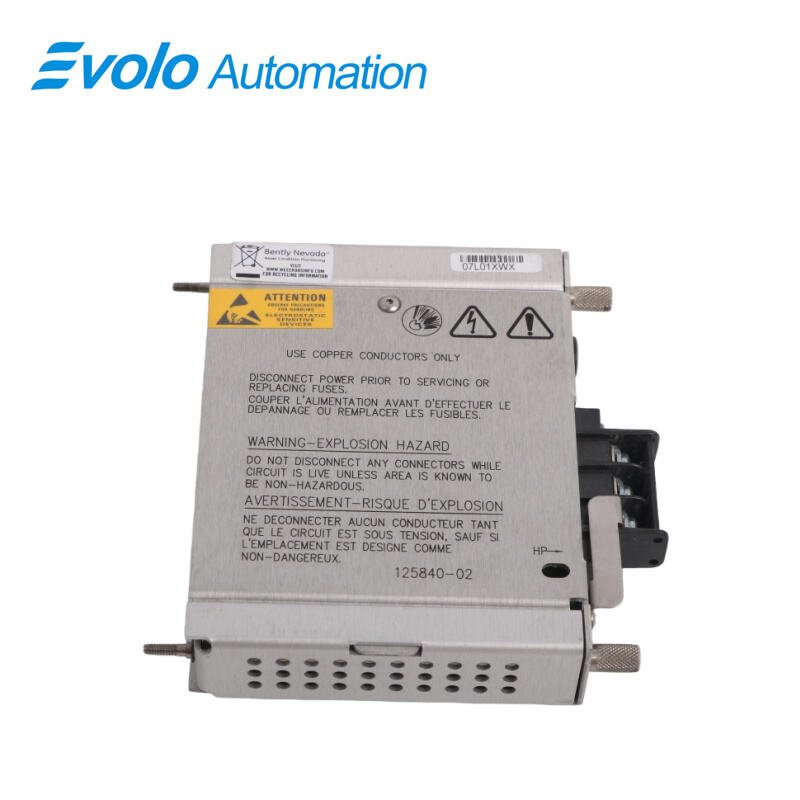

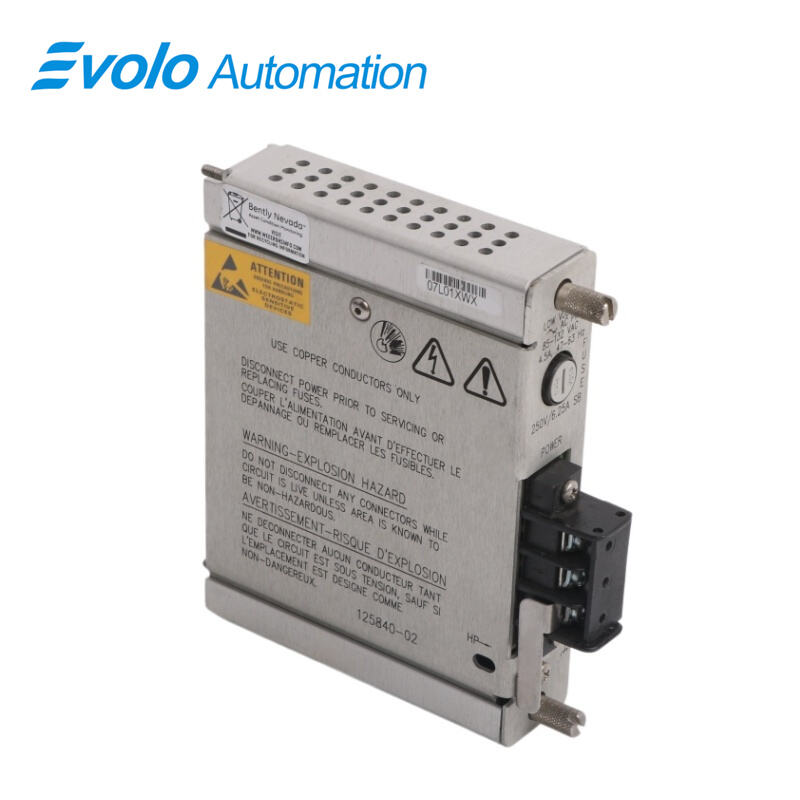

ماژول ورودی برق جریان متناوب با ولتاژ پایین ۱۲۵۸۴۰-۰۲

بررسی اجمالی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	125840-02
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

The 125840-02ماژول ورودی برق جریان متناوب با ولتاژ پایین برای سیستم‌های اتوماسیون رک ۳۵۰۰ و سیستم‌های محافظت از ماشین‌آلات طراحی شده است. این ماژول 125840-02ورودی نامی ۱۱۰ ولت جریان متناوب را با محدوده‌ای از ۸۵ تا ۱۳۲ ولت جریان متناوب مؤثر (rms) و ۱۲۰ تا ۱۸۸ ولت جریان متناوب اوج (peak) می‌پذیرد و در محدوده فرکانسی ۴۷ تا ۶۳ هرتز کار می‌کند. این ماژول به‌صورت یک ماژول ویژه با ارتفاع نیمه‌بلند پشت منبع تغذیه مربوطه نصب می‌شود. 125840-02حداکثر جریان مصرفی کل رک را تا ۴٫۵ آمپر مؤثر (rms) پشتیبانی می‌کند.

در کابینت‌های اتوماسیون، 125840-02جریان متناوب با ولتاژ پایین را به جریان ورودی تنظیم‌شده رک برای ماژول‌های نظارت و محافظت تبدیل می‌کند. این ماژول 125840-02دارای تحمل ولتاژ پایین بدون آسیب‌دیدگی و محافظت با فیوز در شرایط اضافه‌ولتاژ است. دامنه دمای کار از ۳۰- درجه سانتی‌گراد تا ۶۵+ درجه سانتی‌گراد، دامنه دمای نگهداری از ۴۰- درجه سانتی‌گراد تا ۸۵+ درجه سانتی‌گراد و رطوبت ۹۵٪ بدون ایجاد رطوبت مưngزده است.

دارای گواهینامه EN 61010-1 و مورد تأیید سازمان‌های CSA/NRTL/C و ATEX برای مناطق خطرناک است. 125840-02در پنل‌های کنترل توربین، کمپرسور و پمپ استفاده می‌شود. نیازی به بار حداقلی برای رک ندارد که امکان پیکربندی انعطاف‌پذیر رک را در سیستم‌های اتوماسیون صنعتی فراهم می‌کند.

کاربردها

تأمین توان برای سیستم‌های حفاظتی رک ۳۵۰۰

The 125840-02ورودی جریان متناوب (AC) را برای رک حفاظت ماشین‌آلات ۳۵۰۰ فراهم می‌کند. این 125840-02ورودی اسمی ۱۱۰ ولت جریان متناوب (Vac) را می‌پذیرد که دامنه کاری آن ۸۵ تا ۱۳۲ ولت جریان متناوب مؤثر (Vac rms) در بسامد ۴۷ تا ۶۳ هرتز است. این قطعه مستقیماً در پشت منبع تغذیه رک نصب می‌شود، 125840-02ماژول‌های نظارتی را که ارتعاش، موقعیت و سرعت را اندازه‌گیری می‌کنند، تغذیه می‌کند و نیازی به تبدیل‌کننده‌های خارجی ندارد.

ارائه منبع پشتیبان در پیکربندی دوگانه تغذیه

هنگامی که دو منبع تغذیه رک نصب شده باشند، این 125840-02پیکربندی اصلی و پشتیبان را پشتیبانی می‌کند. منبع تغذیه پایین‌تر به‌عنوان منبع اصلی عمل می‌کند، در حالی که منبع تغذیه بالاتر برای پذیرش خودکار در صورت نیاز در دسترس باقی می‌ماند. با جریان کشیده‌شده کامل رک تا ۴٫۵ آمپر مؤثر (A rms)، 125840-02ماژول‌های حفاظتی را در طول قطع تغذیه یکی از منابع، همچنان زنده نگه می‌دارد.

در کابینت‌های کنترل منطقه خطرناک نصب شود

The 125840-02مطابق با استاندارد EN 61010-1 بوده و دارای تأییدیه‌های CSA/NRTL/C و ATEX است. این محصول در اسکیدهای کمپرسور، پوشش‌های توربین و کابینت‌های نظارتی پالایشگاه‌ها مورد استفاده قرار می‌گیرد که در آن‌ها مناطق گازی انفجاری نیازمند ماژول‌های ورودی تغذیه رک با گواهی‌نامه هستند.

حفظ عملکرد نظارتی در حین نوسانات ولتاژ

The 125840-02در برابر کمبود ولتاژ مقاومت داشته و فیوز داخلی برای رویدادهای اضافه‌ولتاژ دارد. کابینت‌های اتوماسیون که به ژنراتورهای میدانی یا سیم‌کشی‌های بلند متصل می‌شوند از این ویژگی استفاده می‌کنند. 125840-02برای حفظ تغذیه سیستم‌های نظارتی حتی زمانی که ولتاژ ورودی AC در محدوده ۸۵–۱۳۲ ولت AC متغیر باشد.

مشخصات

مزیت رقابتی

در حین نصب مرحله‌ای بدون نیاز به حداقل بار قفسه‌ای کار می‌کند

The 125840-02نیازی به اعمال حداقل بار روی قفسه ندارد، بنابراین یک قفسه می‌تواند تنها با یک کارت نظارتی آغاز به کار کرده و به تدریج به پیکربندی کامل گسترش یابد. حتی در حداکثر جریان مصرفی قفسه که برابر با ۴٫۵ آمپر مؤثر (rms) است، 125840-02تامین انرژی قفسه را بدون نیاز به بارهای ساختگی یا مقاومت‌های خارجی ادامه می‌دهد.

محدوده وسیع ورودی AC، شرایط تغذیه میدانی را پشتیبانی می‌کند

The 125840-02ورودی AC با دامنه ۸۵ تا ۱۳۲ ولت مؤثر (Vac rms) و ۱۲۰ تا ۱۸۸ ولت اوج (Vac peak) در بسامد ۴۷ تا ۶۳ هرتز را می‌پذیرد. این امر امکان کارکرد 125840-02را از تابلوهای تغذیه‌شده از طریق ژنراتور، فیدرهای کابلی بلند و اتوبوس‌های برق صنعتی را فراهم می‌سازد که در آن‌ها ولتاژ اندازه‌گیری‌شده اغلب در هنگام راه‌اندازی موتور به نزدیکی ۹۰ ولت مؤثر (Vac) کاهش می‌یابد.

کارکرد مداوم در کابینت‌های بیرونی

دمای کاری از ۳۰- درجه سانتی‌گراد تا ۶۵+ درجه سانتی‌گراد و دمای نگهداری از ۴۰- درجه سانتی‌گراد تا ۸۵+ درجه سانتی‌گراد دارد؛ بنابراین 125840-02می‌تواند بدون نیاز به گرم‌کننده در محفظه‌های توربین و سایه‌بان‌های کمپرسور نصب و باقی بماند. 125840-02همچنین تحمل رطوبت غیرمتراکم تا ۹۵٪ را دارد و نصب آن را در محیط‌های ساحلی و پالایشگاهی امکان‌پذیر می‌سازد.

محافظت یکپارچه در برابر قطع شدن به دلیل افزایش ولتاژ

اگر ولتاژ ورودی از ۱۳۲ ولت مؤثر متناوب (Vac rms) فراتر رود، فیوز داخلی در 125840-02باز می‌شود تا رک را از مدار جدا کند. این امر از رسیدن انرژی ورودی اضافی به ماژول‌های نظارتی جلوگیری می‌کند و نیاز به دستگاه‌های قطع محافظ جداگانه را از بین می‌برد.

نصب فشرده در شیار عقب، فضای رک را صرفه‌جویی می‌کند

The 125840-02در یک شیار اختصاصی با ارتفاع نیم‌قد در پشت منبع تغذیه نصب می‌شود؛ بنابراین تمام موقعیت‌های جلویی رک برای ماژول‌های نظارتی در دسترس باقی می‌مانند. با استفاده از 125840-02، یک رک کامل از کارت‌های حفاظتی قابل نصب است در حالی که همچنان می‌تواند باری معادل حداکثر ۴٫۵ آمپر مؤثر متناوب (A rms) را تأمین کند.
