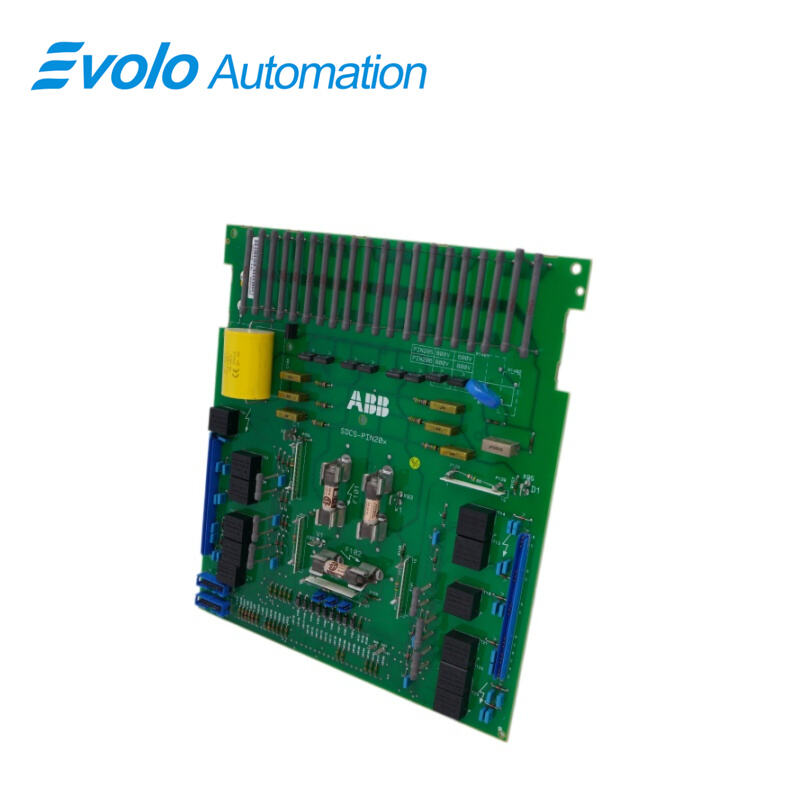

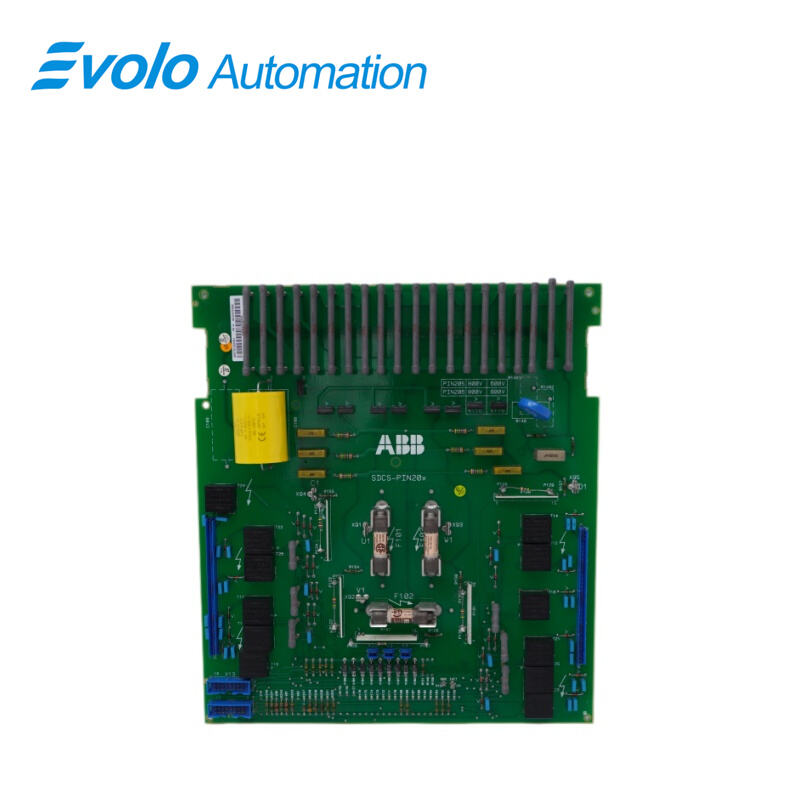

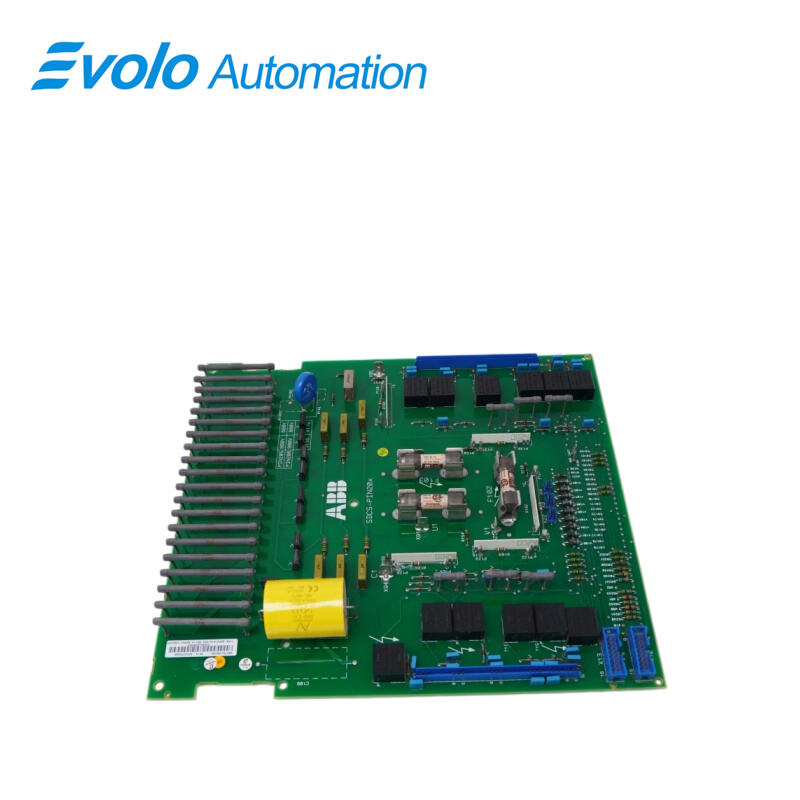

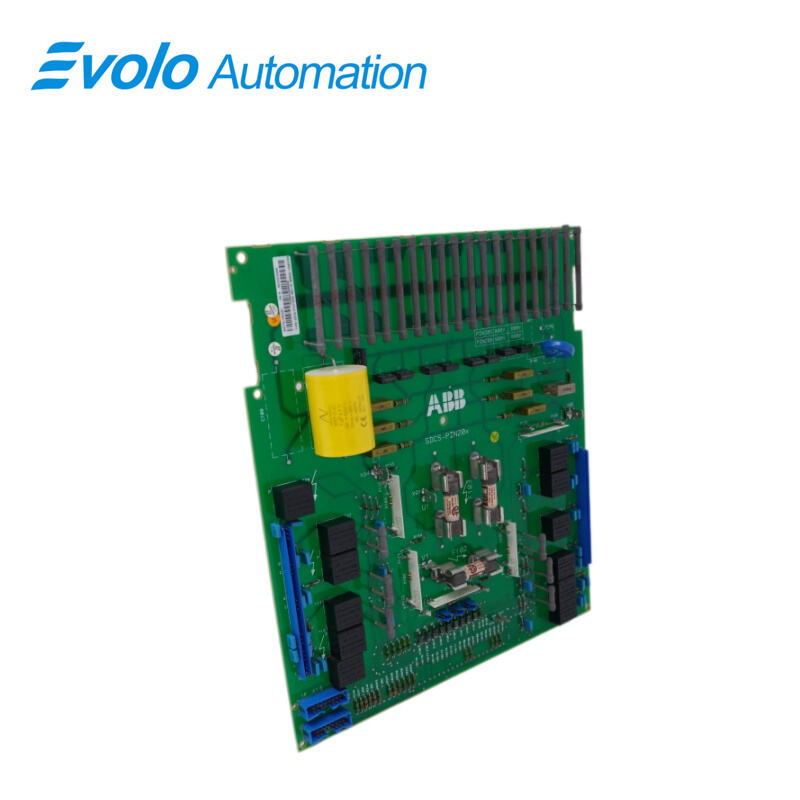

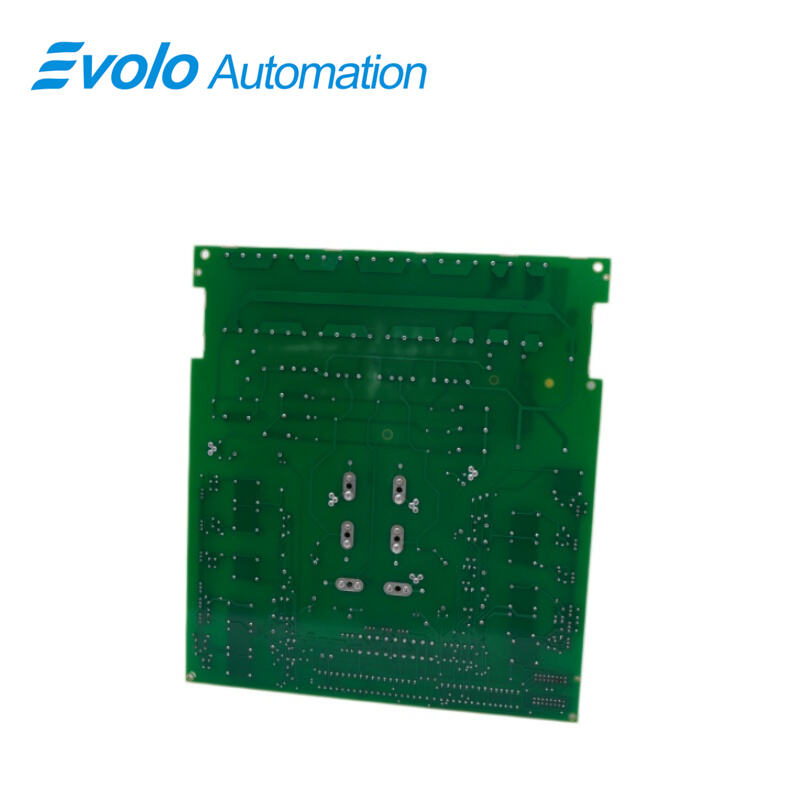

SDCS-PIN-205 3ADT310500R1، برد رابط توان، چین؛ تولیدکنندگان، تأمین‌کنندگان و کارخانه‌ی SDCS-PIN-205 3ADT310500R1، برد رابط توان

مرور کلی

محل اصل:	سوئد
نام تجاری:	ABB
شماره مدل:	SDCS-PIN-205 3ADT310500R1
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

پارامتر	ارزش
مدل	SDCS-PIN-205 3ADT310500R1
نوع محصول	برد رابط توان
کاربرد	برای مبدل‌های ۱۰۰ تا ۷۰۰ آمپر در ولتاژ ۵۰۰ ولت
سازگانی جایگزینی	SDCS-PIN-21 / SDCS-PIN-22 / SDCS-PIN-25
محدوده ولتاژ ورودی	۸۵–۲۶۴ ولت AC / ۱۰۰–۲۴۰ ولت AC
جریان ورودی	حداکثر ۱۵ آمپر
جریان خروجی	حداکثر ۵ آمپر
ابعاد	۱۷٫۸ × ۱۱٫۵ × ۵٫۴۸ سانتی‌متر
وزن	تقریباً ۰٫۴۵ کیلوگرم
نوع اتصال	بلوک ترمینال
پروتکل ارتباطی	RS-۴۸۵ مُدباس
دماي عملکرد	-20°C تا +70°C
دماي ذخیره سازی	-40°C تا +85°C

توضیحات

ABB SDCS-PIN-205 3ADT310500R1 برد رابط توان یک قطعهٔ پیشرفته است که برای ادغام بی‌درز در سیستم‌های اتوماسیون صنعتی طراحی شده و کنترل و بازده بی‌نظیری در مدیریت توان ارائه می‌دهد.

کاربردها

نورد فلزات: برای کنترل حلقه جریان و توزیع توان در سیستم‌های محرک اصلی به کار می‌رود.

کارخانه‌های کاغذ و خمیر کاغذ: اطمینان از کنترل دقیق گشتاور در سیستم‌های محرک همگام چندموتوری را فراهم می‌کند.

نیروگاه‌های بالابری معدن: مسئول حفاظت ایمنی و بازخورد در سیستم‌های محرک بالابر بزرگ است.

انبارهای بار بنادر: برای رابط مرحله توان سیستم‌های جریان مستقیم (DC) تجهیزات بلندکننده جرثقیل‌های لنگرگاهی به کار می‌رود.

نیروگاه‌های نیروگیری زغال‌سنگی: در سیستم کنترل تحریک ادغام شده و مسئول فعال‌سازی نیمه‌هادی‌های توان است.

پیکربندی

مدارهای پالس اشتعال با ترانسفورماتورهای پالسی

اندازه‌گیری جریان آرمیچر

مدار جذب ضربه برای حفاظت از تریستورها (شامل مدارهای RC موازی با تریستورها و شبکه RCD)

اندازه‌گیری ولتاژ با مقاومت بالا در جریان متناوب (AC) و جریان مستقیم (DC)

مقیاس‌بندی جریان نامی با مقاومت‌های بار، صفر

تشخیص جریان و رمزگذاری نوع ولتاژ سخت‌افزاری

رابط اندازه‌گیری دمای صفحهٔ گرمایی با سنسور PTC

فیوزها برای محافظت در برابر اضافه‌ولتاژ و اندازه‌گیری ولتاژ

همان برد بدون هیچ تغییری در مبدلی که برای تأمین میدان سه‌فاز استفاده می‌شود به کار خواهد رفت.

نگهداری

رفع عیب: اگر پس از تعویض ارتباط قطع شد، تنظیمات شماره ایستگاه Modbus و مقاومت تمام‌کننده را بررسی کنید؛ اگر جریان خروجی غیرطبیعی بود، اطمینان حاصل کنید که سیم‌کشی ترمینال با منطق اصلی PIN-21/22 سازگان دارد.

توصیه‌های نگهداری: توصیه می‌شود سالانه اتصالات ترمینال‌بلوک را از نظر شل‌بودن بررسی کنید؛ در محیط‌های با دمای بالا، تهویه مناسب در کابینت کنترل را تضمین کنید تا افزایش بیش از حد دما در مرکز ماژول جلوگیری شود.

سوالات متداول

سوال ۱: آیا می‌تواند SDCS-PIN-205 3ADT310500R1 مستقیماً جایگزین PIN-21 قدیمی شود؟
پاسخ ۱: بله. این محصول از سازگانی معکوس برخوردار است و می‌تواند مدل‌های PIN-21/22/25 را جایگزین کند.

سوال ۲: آیا عبارت «۱۵ آمپر در» SDCS-PIN-205 3ADT310500R1 نشان‌دهنده مصرف توان بالا است؟
پاسخ ۲: خیر. ۱۵ آمپر حداکثر جریان اسمی است، نه مصرف واقعی؛ توان عملیاتی بسیار پایین‌تر است.

Q3: آیا این دستگاه قادر به پردازش هم سیگنال‌های ولتاژی و هم جریانی است؟ SDCS-PIN-205 3ADT310500R1 آیا سیستم‌های بالای ۵۰۰ ولت را پشتیبانی می‌کند؟
پاسخ ۳: این محصول برای سیستم‌های ۵۰۰ ولت بهینه‌سازی شده است؛ برای ولتاژهای بالاتر، باید عایق‌بندی بررسی شود یا از مدلی با رتبه‌بندی بالاتر استفاده گردد.

سوال ۴: آیا پس از تعویض SDCS-PIN-205 3ADT310500R1 ?
باید پارامترها تنظیم شوند؟ پاسخ ۴: معمولاً نیازی به تغییر نرم‌افزار نیست، اما کالیبراسیون صفر بازخورد جریان توصیه می‌شود.

سوال ۵: رابط RS-485 در چه کاربردی دارد؟ SDCS-PIN-205 3ADT310500R1 ?
پاسخ ۵: این رابط امکان نظارت بلادرنگ بر وضعیت و عیب‌یابی مبتنی بر پروتکل Modbus را فراهم می‌کند.
