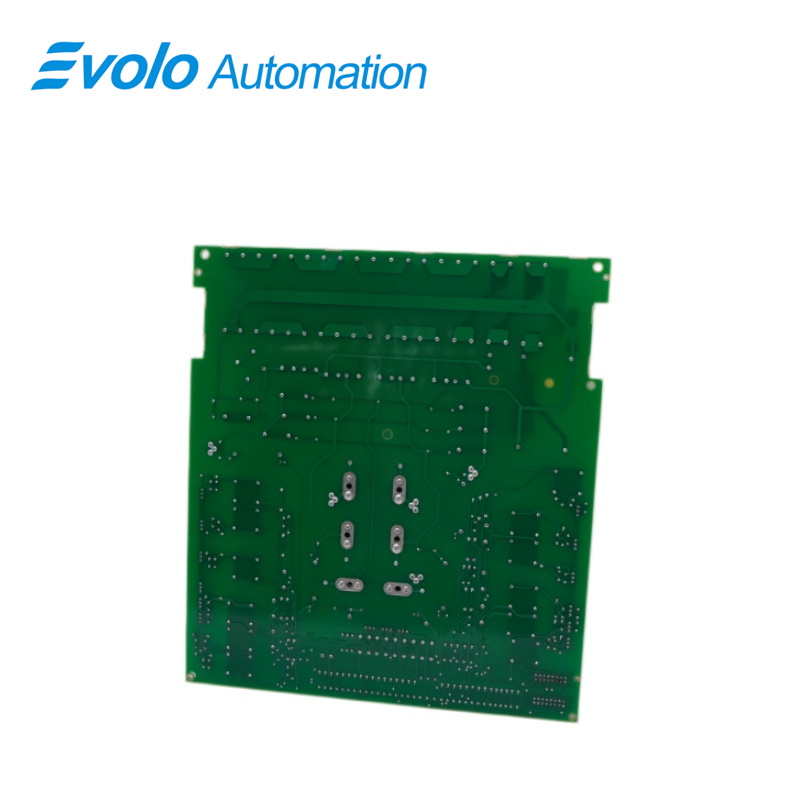

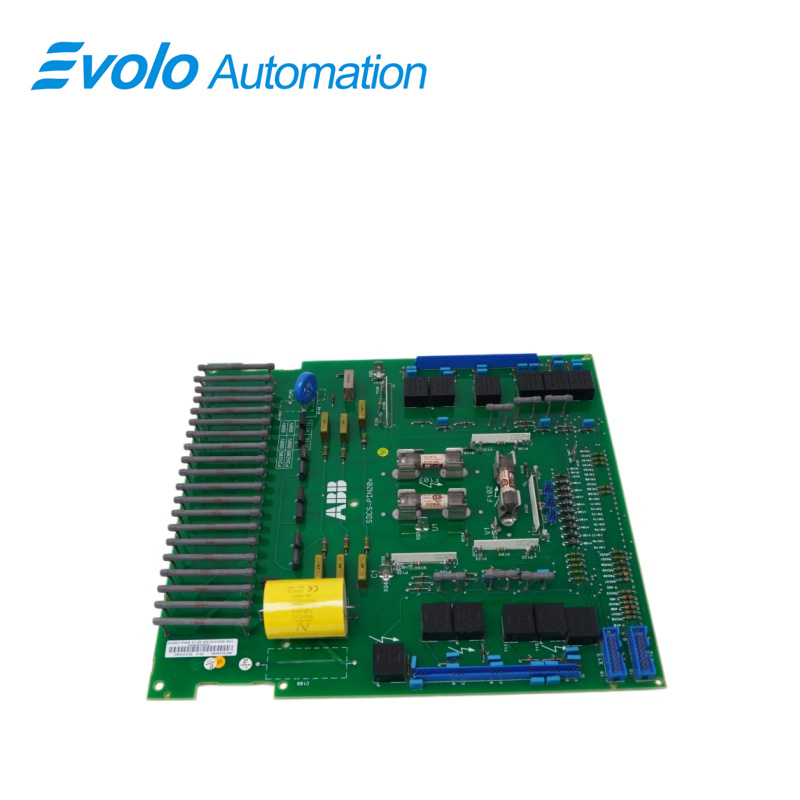

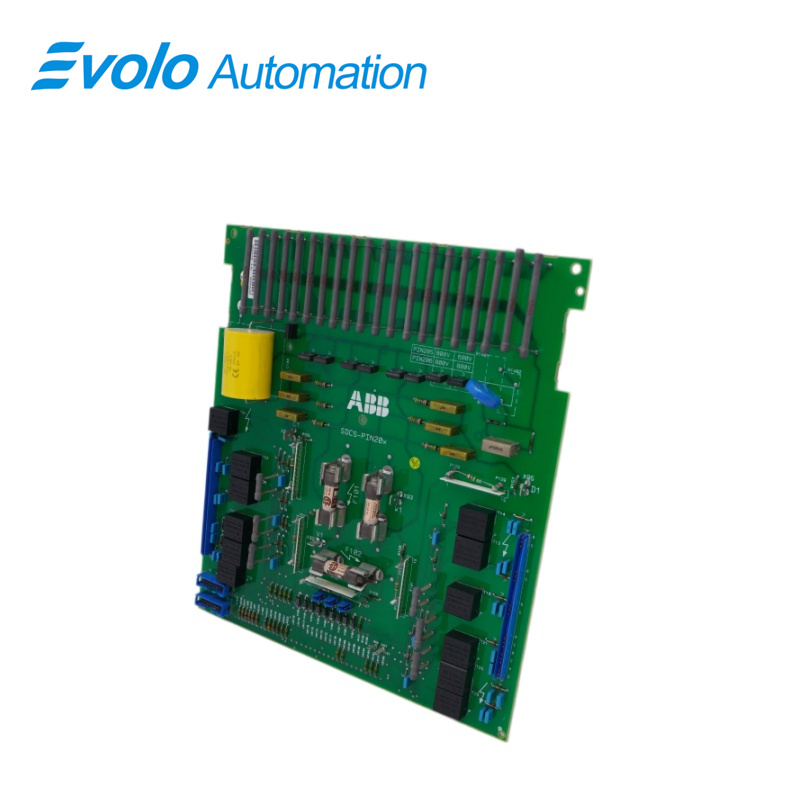

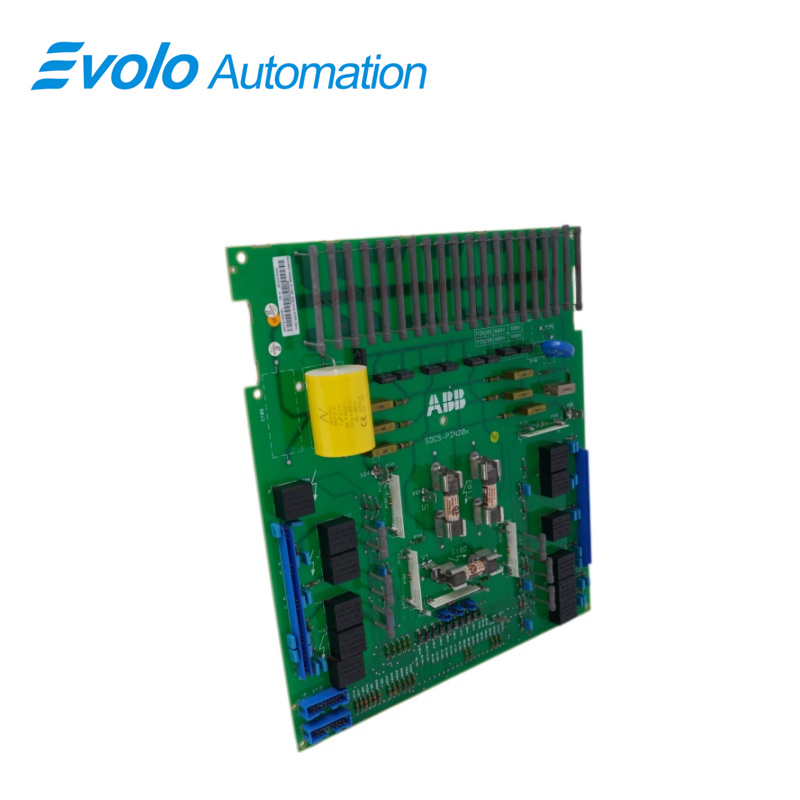

SDCS-PIN-205 3ADT310500R1 Güc İnterfeys Paneli, Çin SDCS-PIN-205 3ADT310500R1 Güc İnterfeys Paneli istehsalçıları, təchizatçıları, zavodu

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	SDCS-PIN-205 3ADT310500R1
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Parametr	Dəyər
Model	SDCS-PIN-205 3ADT310500R1
Məhsul Növü	Güc İnterfeys Paneli
Tətbiq	500 V-də 100–700 A çeviricilər üçün
Əvəz edilmə uyğunluğu	SDCS-PIN-21 / SDCS-PIN-22 / SDCS-PIN-25
Giriş voltaj diapazonu	85–264 V AC / 100–240 V AC
ورگين قيراغين	Maksimum 15 A
Çıxış cürəyi	Maks. 5 A
Ölçülər	17,8 × 11,5 × 5,48 sm
Çəki	~0,45 kq
Bağlantı tipi	Terminal bloku
Ünsiyyət Protokolu	RS-485 Modbus
İşləm temperaturu	-20°C dən +70°C-ə qədər
Saxlama temperaturu	-40°C ilə +85°C

Təsvir

ABB SDCS-PIN-205 3ADT310500R1 Güc İnterfeys Paneli, sənaye avtomatlaşdırma sistemlərinə pürüzsüz inteqrasiya üçün nəzərdə tutulmuş, güc idarə edilməsində qeyri-müqayisəli idarəetmə və səmərəliliyi təmin edən mürəkkəb komponentdir.

Tətbiqlər

Metal yuvarlanma dövranları: Əsas hərəkət sisteminin cari dövrə idarəetməsi və güc paylanması üçün istifadə olunur.

Kağız və selluloz zavodları: Çoxmühərrikli sinxron hərəkət sistemlərində dəqiq burulma momenti idarəetməsini təmin edir.

Maden qaldırma qurğuları: Böyük qaldırma hərəkət sistemlərində təhlükəsizlik qorunması və geri əlaqəni təmin edir.

Liman yük sahələri: Quay kranlarının qaldırma avadanlığı üçün DC sistemlərinin güc mərhələsi interfeysi üçün istifadə olunur.

Kömür enerji stansiyaları: Eksitasiya idarəetmə sisteminə inteqrasiya olunub və güc yarımkeçiricilərinin aktivləşdirilməsindən məsuldur.

Konfiqurasiya

impuls transformatorları ilə işə salma impuls dövrələri

armatur cərəyanının ölçülmesi

tiristorların qorunması üçün söndürmə dövrəsi (tiristorlarla paralel RC dövrələrindən və RCD şəbəkəsindən ibarətdir)

AC və DC yüksək omik gərginlik ölçməsi

yükləmə rezistorları ilə nominal cərəyanın miqyaslandırılması, sıfır

cərəyanın aşkarlanması və HW gərginlik növü kodlaşdırılması

pTC sensoru ilə istilik sinki temperaturunun ölçüləməsi üçün interfeys

gərginlik artımına qarşı qoruma və gərginlik ölçməsi üçün sigortalar

eyni lövhə üçfazalı sahə təchizatı üçün istifadə olunan çeviricidə heç bir dəyişiklik edilmədən istifadə olunacaq

Xidmətlər

Arızaların aradan qaldırılması: Əvəzləmədən sonra rabitə pozulursa, Modbus stansiyası nömrəsi konfiqurasiyasını və sonlandırma rezistorunu yoxlayın; çıxış cərəyanı normal deyilsə, terminalların qoşulması orijinal PIN-21/22 məntiqinə uyğun olduğundan əmin olun.

Baxım tövsiyələri: Terminal bloku terminallarının qeyri-sıkılığına illik yoxlama aparılması tövsiyə olunur; yüksək temperatur şəraitində işlədikdə modul mərkəzində çoxlu temperatur artımını qarşısını almaq üçün idarəetmə şkaflarında yaxşı ventilyasiya təmin edilməlidir.

Tez-tez verilən suallar

S1: Mümkündürmü SDCS-PIN-205 3ADT310500R1 köhnə PIN-21-i birbaşa əvəz etmək?
C1: Bəli. Geriyə uyğunluq təmin edilir və PIN-21/22/25 modellərinin əvəzinə qoyula bilər.

S2: 15 A ifadəsi SDCS-PIN-205 3ADT310500R1 yüksək enerji istehlakını göstərir?
C2: Xeyr. 15 A maksimum cərəyan dəyəridir, həqiqi istehlak deyil; iş rejimində istehlak çox daha aşağıdır.

Sual 3: Mümkündürmü SDCS-PIN-205 3ADT310500R1 500 V-dən yuxarı sistemləri dəstəkləyirmi?
C3: Bu cihaz 500 V sistemləri üçün optimallaşdırılmışdır; daha yüksək gərginliklər üçün izolyasiyanın yoxlanılması və ya daha yüksək dəyərli modelin istifadə edilməsi tövsiyə olunur.

S4: Əvəz etdikdən sonra parametrlər düzəldilməlidirmi SDCS-PIN-205 3ADT310500R1 ?
C4: Adətən proqram təminatında dəyişikliklər lazım deyil, lakin cərəyan geri əlaqəsinin sıfır kalibrasiyası tövsiyə olunur.

S5: RS-485 interfeysi nə üçün istifadə olunur SDCS-PIN-205 3ADT310500R1 ?
C5: Bu, Modbus əsaslı status və diaqnostika monitorinqini real vaxtda həyata keçirməyə imkan verir.
