Conector frontal de muelle de 20 polos Siemens 6ES7392-1BJ00-0AA0 SIMATIC S7-300
Fabricante: Siemens
Estado: Nuevo
Plazo de entrega: En stock
Origen: Alemania
Garantía: 12 meses
Correo electrónico: [email protected]
whatsApp: +86-18150117685
- Resumen
- Modelos más vendidos
- Productos recomendados
Resumen
- Utilice un módulo compatible de conexión S7-300 de 20 polos.
- Seleccione conductores de 0,25–1,5 mm² y prepare extremos pelados de 6 mm.
- Opere la herramienta de liberación en posición vertical, sin torsión lateral.
- Mantenga las puntas de prueba dentro del límite de diámetro de 2 mm.
Siemens SIMATIC S7-300

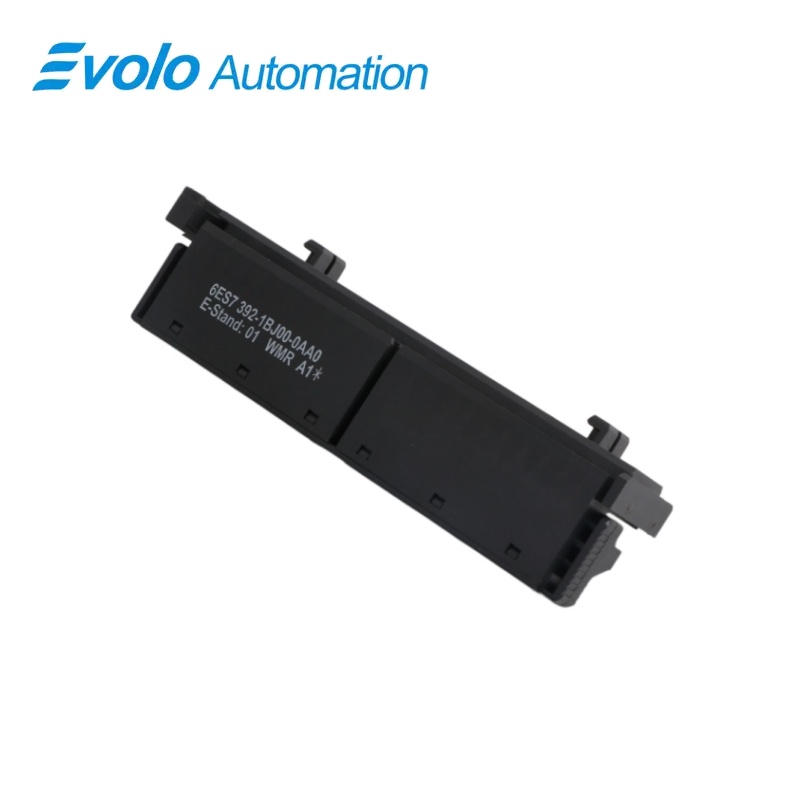

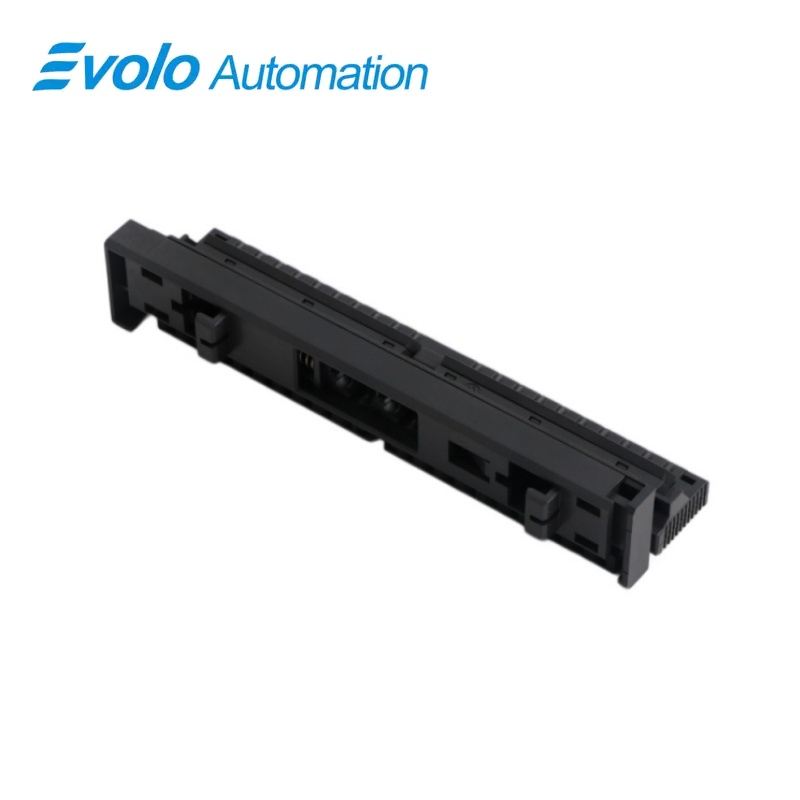

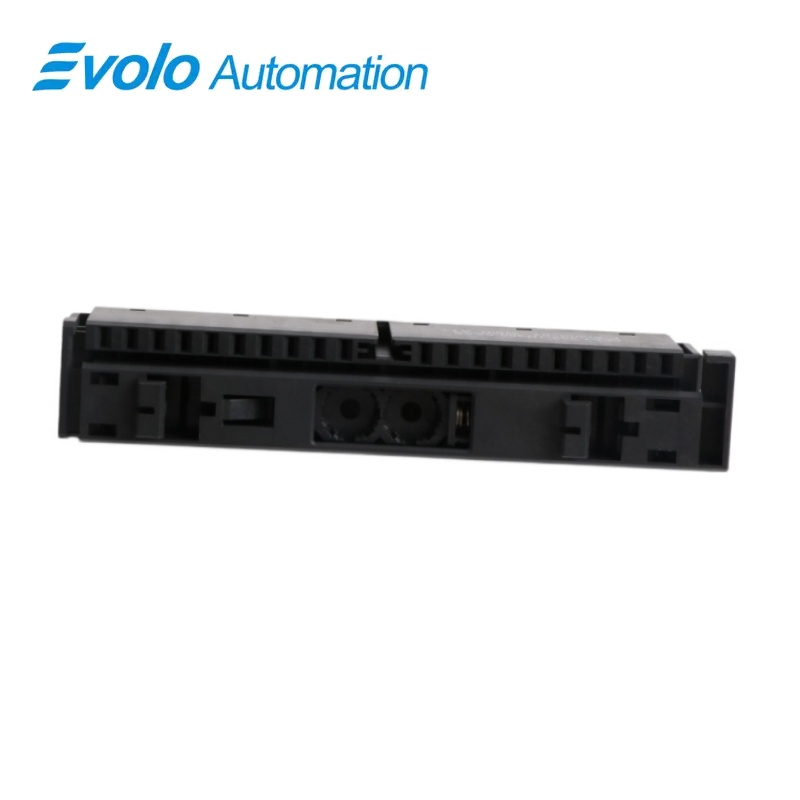

6ES7392-1BJ00-0AA0 SIMATIC S7-300 Conector frontal de muelle de 20 polos
Conector desmontable de terminales de muelle de 20 polos para módulos de señal, función y comunicación SIMATIC S7-300 compatibles.
De un vistazo
| Marca | Siemens |
|---|---|
| Modelo | 6ES7392-1BJ00-0AA0 |
| Tipo de producto | Conector frontal |
| Función principal | Conexión con abrazaderas de muelle extraíbles |
| Aplicación | Conexiones de campo para módulos S7-300 |
conexión de módulo de 20 polos
El conector es compatible con los módulos de señal S7-300, los módulos de función y el CP 342-2.
Terminación con muelle
Accione la abertura roja de liberación con un destornillador adecuado insertado verticalmente hasta su tope.
Acceso de prueba independiente
Una abertura específica situada junto a la abertura para destornillador acepta sondas de prueba de hasta 2 mm de diámetro.
Resumen del producto
6ES7392-1BJ00-0AA0 es un conector frontal de 20 polos con terminales de resorte para módulos SIMATIC S7-300 compatibles.
Conecta el cableado de sensores y actuadores de campo mediante un conjunto extraíble, combinando la terminación con abrazadera de resorte y una abertura independiente para el acceso eléctrico de pruebas.
Funciones principales
Conecte circuitos de módulos compatibles
El formato de 20 polos proporciona la interfaz de campo para las posiciones de módulos de señales, funciones y CP 342-2 compatibles.
Fije los cables con la liberación de resorte
Introduzca verticalmente una destornillador compatible en el mecanismo rojo de apertura, coloque el conductor y retire la herramienta.
Acceda a un circuito cableado para pruebas
La abertura independiente de prueba acepta sondas de hasta 2 mm de diámetro sin necesidad de usar la abertura de liberación de resorte como punto de prueba.
Especificaciones oficiales
| Número de polos | 20 |
|---|---|
| Método de terminación | Terminales de resorte |
| Rango de conductores rígidos y flexibles | 0,25–1,5 mm², con o sin casquillos según corresponda |
| Rango de conductores AWG | AWG 24–16 |
| Conductores por terminal | 1; alternativamente, 2 conductores que sumen hasta 1,5 mm² en un casquillo compartido |
| Longitud de desbroce del cable | 6 MM |
| Casquillo sin aislamiento | DIN 46228 Forma A, de 5–7 mm de longitud |
| Casquillo con aislamiento | DIN 46228 Forma E, hasta 6 mm de longitud |
| Diámetro de la sonda de prueba | Hasta 2 mm en la abertura de ensayo independiente |
| Temperatura ambiente de operación | 0–60 °C |
| Temperatura de almacenamiento y transporte | −40 a +70 °C |
| Dimensiones (A × L × P) | 23 × 131 × 36 mm |
| Peso aproximado | 61 g |
Preguntas frecuentes
¿Puedo usar el 6ES7392-1BJ00-0AA0 para la conexión de campo de un CP 342-2?
Sí, el conector de resorte de 20 polos está asignado al CP 342-2, así como a los módulos de señal y función compatibles del S7-300.
¿Admite el 6ES7392-1BJ00-0AA0 la terminación con muelle para equipos móviles?
No, los módulos de señal de 32 canales requieren un conector frontal de 40 polos, no esta versión de 20 polos.
¿Cómo abro de forma segura el mecanismo de liberación del muelle en el 6ES7392-1BJ00-0AA0?
Introduzca verticalmente un destornillador compatible en el mecanismo de apertura roja hasta que llegue al tope mecánico.
¿Puedo girar el destornillador lateralmente para liberar los cables del 6ES7392-1BJ00-0AA0?
No, la torsión lateral o un destornillador de tamaño incorrecto pueden dañar el mecanismo de abrazadera de resorte.
¿Dónde debo colocar una sonda de prueba en el 6ES7392-1BJ00-0AA0?
Utilice la abertura de prueba independiente situada junto a la abertura para destornillador, con una sonda de diámetro no superior a 2 mm.
¿Puede funcionar el 6ES7392-1BJ00-0AA0 en un armario de control a 55 °C?
Sí, 55 °C se encuentra dentro del rango ambiental de funcionamiento especificado: 0–60 °C.
¿Cuál es el área máxima combinada de los conductores para una brida compartida en el 6ES7392-1BJ00-0AA0?
Dos conductores en una misma brida compartida deben tener una sección transversal total no superior a 1,5 mm².
