Módulo de terminales Siemens 6ES7193-4CC30-0AA0 SIMATIC ET 200S TM-P15C23-A1
Fabricante: Siemens
Estado: Nuevo
Plazo de entrega: En stock
Origen: Alemania
Garantía: 12 meses
Correo electrónico: [email protected]
whatsApp: +86-18150117685
- Resumen
- Modelos más vendidos
- Productos recomendados
Resumen
- Mantenga el enlace continuo de AUX1 a través del límite del grupo.
- Utilice A4 y A8 para el potencial auxiliar compartido previsto.
- Ajuste el módulo de alimentación instalado a su asignación de terminales.
- Cuentan una base terminal por unidad de entrega para este número de pedido.
Siemens SIMATIC ET 200S

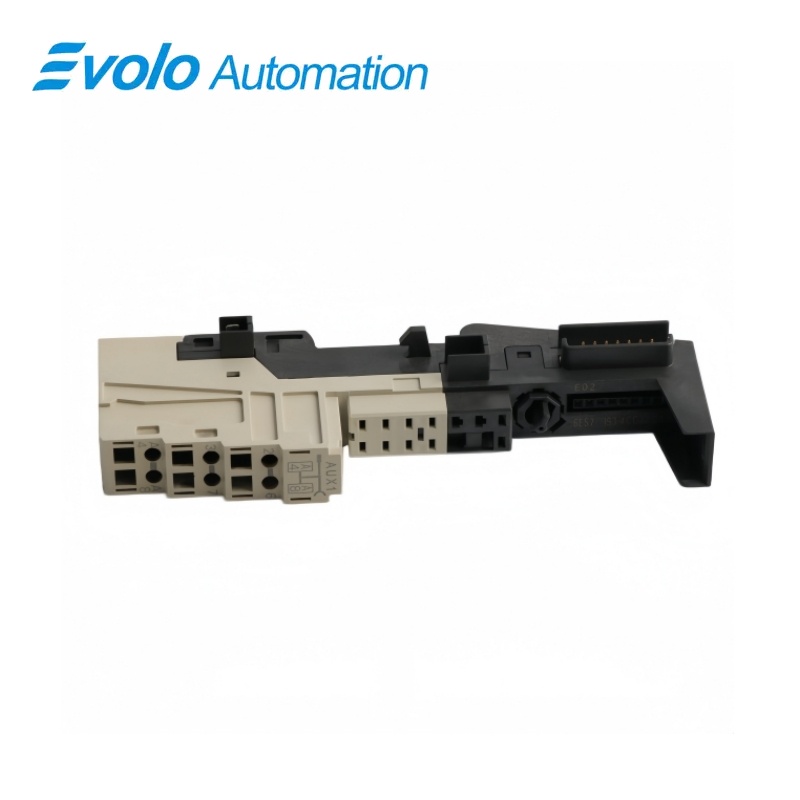

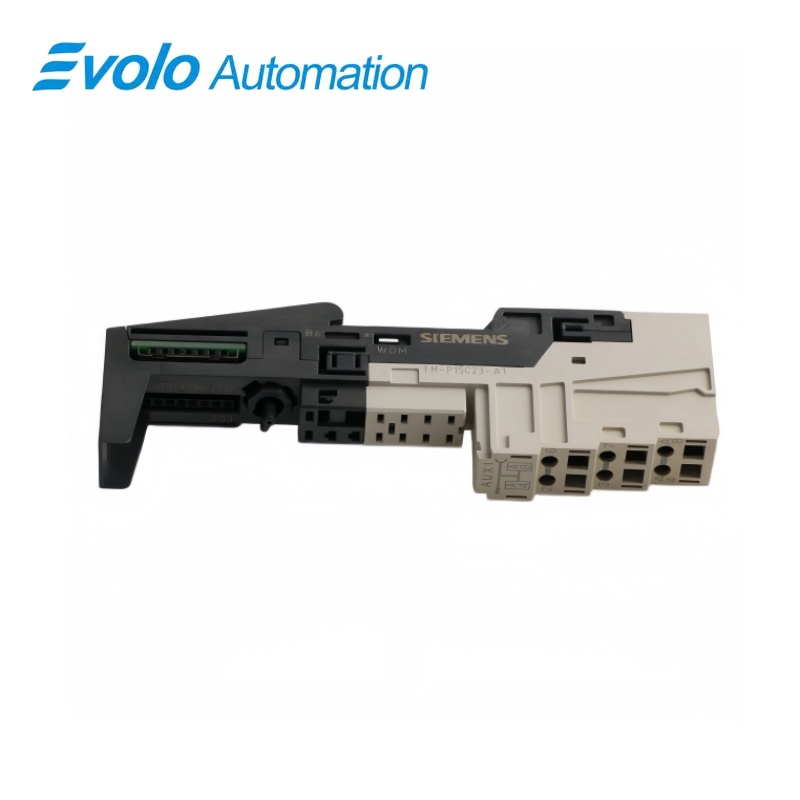

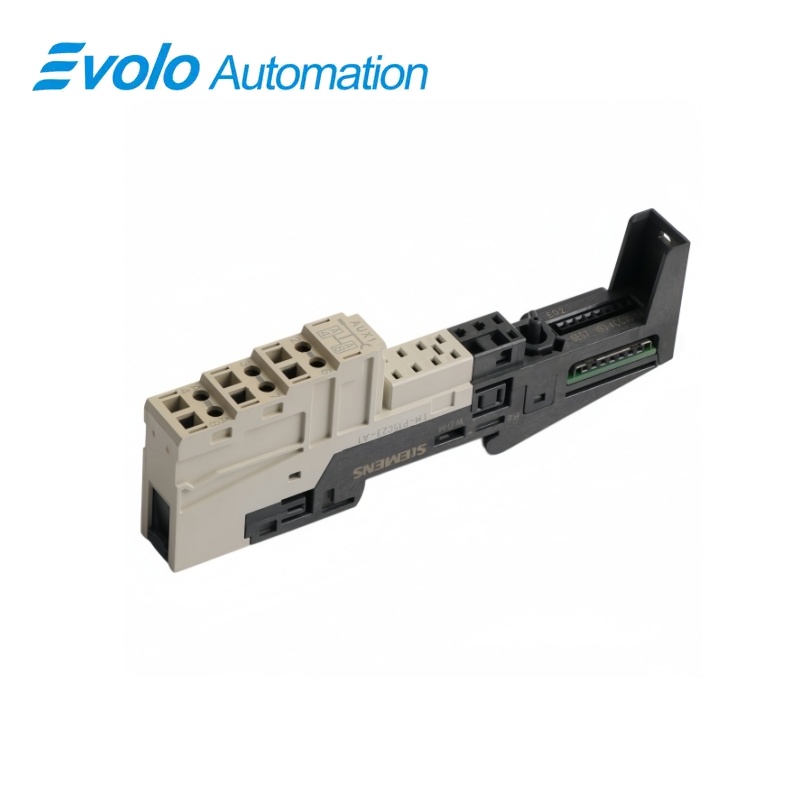

6ES7193-4CC30-0AA0 SIMATIC ET 200S TM-P15C23-A1 Módulo terminal
Base de módulo de alimentación ET 200S con terminales auxiliares A4/A8 accesibles y enrutamiento continuo de AUX1.
De un vistazo
| Marca | Siemens |
|---|---|
| Modelo | 6ES7193-4CC30-0AA0 |
| Tipo de producto | Base para módulo de alimentación |
| Función principal | Alimentación del grupo de potencial |
| Aplicación | Distribución de alimentación ET 200S |
AUX1 continua y accesible
A4 y A8 ofrecen acceso local manteniendo, al mismo tiempo, la conexión auxiliar con el grupo situado a la izquierda.
Alimentación del grupo de potencia
El módulo de alimentación insertado introduce el siguiente grupo de suministro para los módulos electrónicos aguas abajo.
Seis posiciones de abrazadera de jaula
El patrón de bornes de resorte 2 × 3 combina el cableado del módulo de alimentación y el acceso auxiliar.
Resumen del producto
6ES7193-4CC30-0AA0 es la base de cableado de bornes de resorte TM-P15C23-A1 para un módulo de alimentación ET 200S.
Inicia un nuevo grupo de alimentación para módulos electrónicos y mantiene AUX1 continua, con A4 y A8 disponibles para conectar localmente el potencial auxiliar compartido.
Funciones principales
Alimente los buses de potencia aguas abajo
La posición TM-P recibe el módulo de potencia que alimenta los módulos electrónicos hasta la siguiente base de módulo de potencia.
Derive el potencial auxiliar compartido
A4 y A8 se conectan al bus continuo AUX1 para cableado del conductor de protección o del potencial auxiliar.
Proporcione conexiones de campo con abrazadera de resorte
El diseño de terminales de seis posiciones acepta conductores preparados sin necesidad de apretar tornillos en cada conexión.
Especificaciones oficiales
| Disposición de los terminales | 2 × 3 conexiones |
|---|---|
| Tecnología de conexión | Terminales de resorte (abrazadera tipo jaula) |
| Ruteo de AUX1 | Continuo con el grupo de potencial a la izquierda |
| Acceso al terminal AUX1 | A4 y A8 |
| Gama de conductores desnudos sólidos y flexibles | 0,14–2,5 mm² |
| Gama de conductores flexibles con casquillo | 0,14–1,5 mm² |
| Longitud de desbroce del cable | 11 mm |
| Conductores por conexión | 1; alternativamente 2 que sumen hasta 1,5 mm² en un casquillo compartido |
| Diámetro máximo de aislamiento del cable | 3,1 mm a 1,5 mm²; 3,8 mm a 2,5 mm² |
| Herramienta de Cableado | Destornillador con hoja de 3 mm |
| Dimensiones (A × L × P) | 15 × 132 × 43 mm |
| Peso aproximado del módulo | 65 g |
Preguntas frecuentes
¿Puedo alimentar un nuevo grupo de potencia y seguir compartiendo AUX1 mediante el 6ES7193-4CC30-0AA0?
Sí, la base inicia un grupo de potencial mientras mantiene la conexión de AUX1 con el grupo situado a la izquierda.
¿Admite el 6ES7193-4CC30-0AA0 la alimentación de grupo de potencia para equipos móviles?
La versión -A1 mantiene AUX1 continua, mientras que la versión -A0 interrumpe AUX1 en el límite izquierdo del grupo de potencial.
¿Puedo derivar el bus auxiliar compartido en la posición de potencia con el 6ES7193-4CC30-0AA0?
Sí, A4 y A8 ofrecen acceso local al bus AUX1 continuo.
¿Se suministra el 6ES7193-4CC30-0AA0 con un módulo de potencia ya insertado?
El número de pedido identifica la base de terminales; por lo tanto, seleccione el módulo de potencia requerido por separado para la estación.
¿Cómo debo planificar el cableado alrededor de las seis posiciones del 6ES7193-4CC30-0AA0?
Utilice la asignación de terminales del módulo de potencia seleccionado para sus conexiones de alimentación y reserve A4 y A8 para AUX1.
¿Qué herramienta debo incluir para el mantenimiento de los terminales de resorte del modelo 6ES7193-4CC30-0AA0?
Utilice un destornillador con una hoja de 3 mm para abrir las abrazaderas e insertar extremos de conductor pelado de 11 mm.
¿Proporcionará un solo pedido del modelo 6ES7193-4CC30-0AA0 cinco bases de terminales?
No, este número exacto de pedido tiene una cantidad de entrega de un módulo terminal TM-P15C23-A1.
