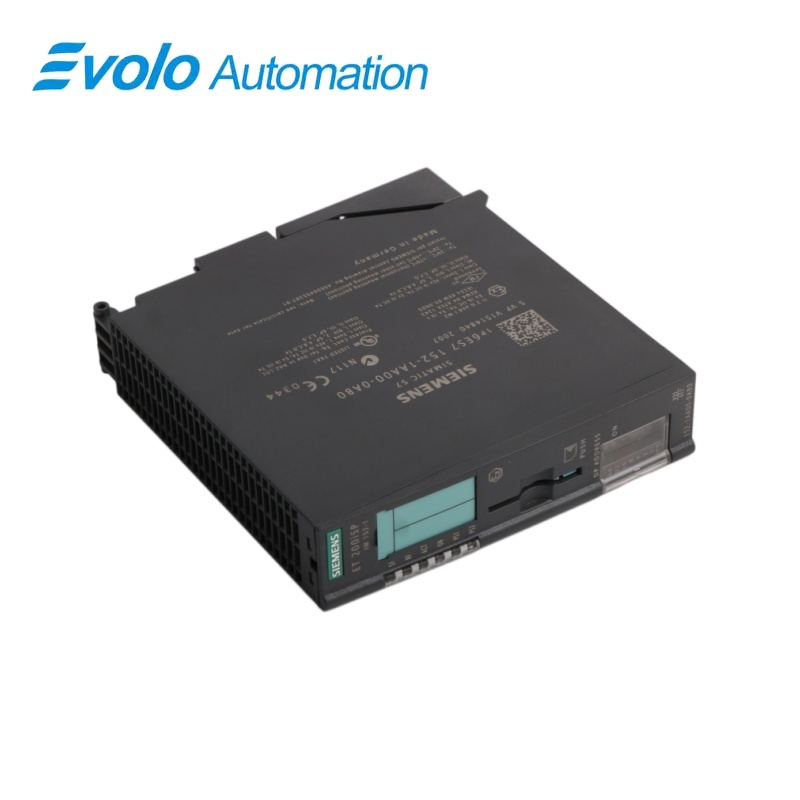

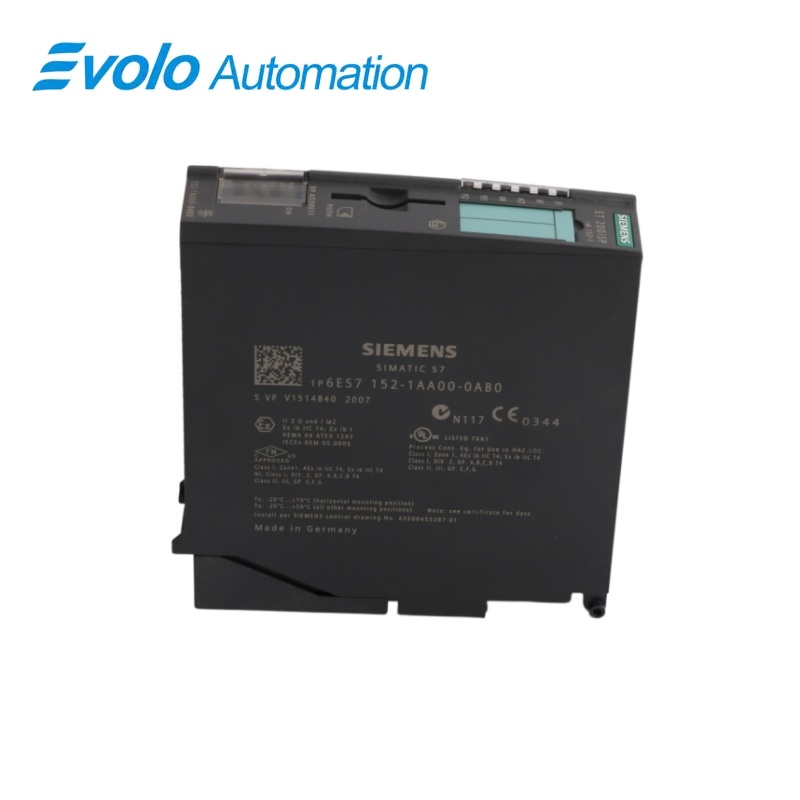

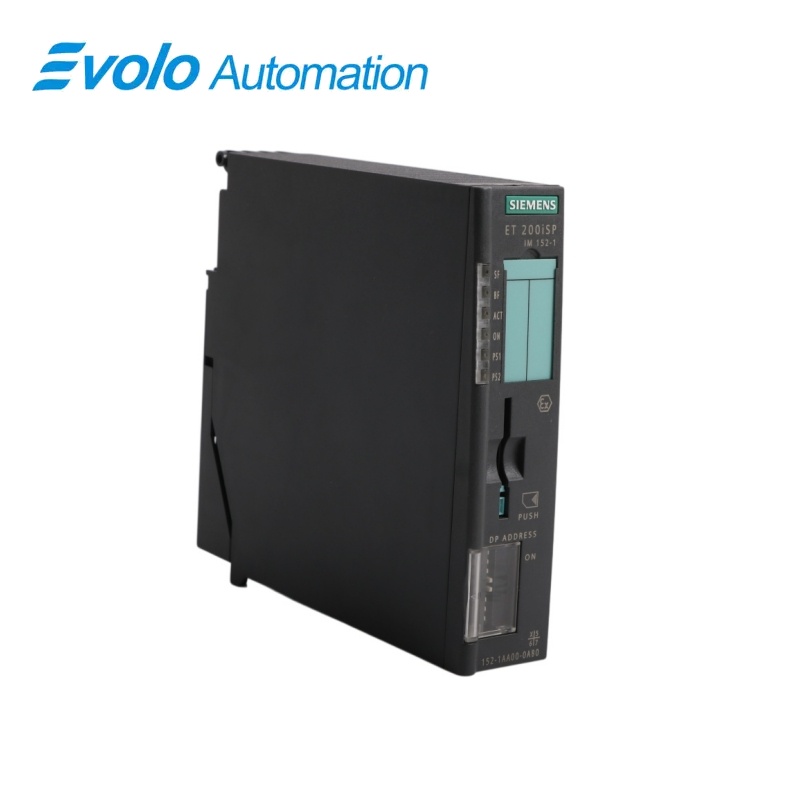

Módulo de interfaz Siemens SIMATIC ET 200iSP IM 152-1DP 6ES7152-1AA00-0AB0
Fabricante: Siemens
Estado: Nuevo
Plazo de entrega: En stock
Origen: Alemania
Garantía: 12 meses
Correo electrónico: [email protected]
whatsApp: +86-18150117685
- Resumen
- Resumen del producto
- Funciones principales
- Especificaciones oficiales
- Preguntas frecuentes
- Notas sobre compatibilidad y pedidos
- Modelos más vendidos
- Productos recomendados
Resumen
SIEMENS · SIMATIC ET 200iSP
6ES7152-1AA00-0AB0 módulo de interfaz SIMATIC ET 200iSP IM 152-1DP
El módulo IM 152-1DP conecta las entradas/salidas distribuidas ET 200iSP a PROFIBUS DP intrínsecamente seguro mediante un acoplador RS 485-IS y admite operación estándar o redundante en sistemas H.
De un vistazo
| Marca | SIEMENS |
|---|---|
| Modelo | 6ES7152-1AA00-0AB0 |
| Tipo de Producto | módulo de interfaz PROFIBUS DP intrínsecamente seguro |
| Función principal | Conecta los módulos electrónicos ET 200iSP a PROFIBUS RS 485-IS |
| Aplicación o serie compatible | Estaciones de E/S de proceso ET 200iSP en sistemas PROFIBUS estándar o redundantes |
Identificación exacta
Compare el código 6ES7152-1AA00-0AB0 carácter por carácter y confirme la denominación completa del módulo de interfaz SIMATIC ET 200iSP IM 152-1DP.
Disposición de la interfaz
Confirmar la fuente de alimentación instalada, los puertos, las conexiones de campo y los accesorios necesarios antes de realizar las conexiones del repuesto.
Comprobación de configuración
Conservar el proyecto de ingeniería aprobado, los parámetros de red y los datos de aplicación utilizados por el sistema instalado.
Resumen del producto
El módulo IM 152-1DP conecta las entradas/salidas distribuidas ET 200iSP a PROFIBUS DP intrínsecamente seguro mediante un acoplador RS 485-IS y admite operación estándar o redundante en sistemas H.
La interfaz opera en el segmento PROFIBUS RS 485-IS situado detrás del acoplador requerido. El firmware compatible permite su uso redundante en un sistema H. El módulo constituye la interfaz de comunicación para los módulos electrónicos estándar y con seguridad funcional de ET 200iSP.
Funciones principales
Enlace de bus intrínsecamente seguro
La interfaz opera en el segmento PROFIBUS RS 485-IS detrás del acoplador requerido.
Soporte de sistema redundante
El firmware compatible permite su uso redundante en un sistema H.
E/S para zona peligrosa
El módulo constituye la interfaz de comunicación para los módulos electrónicos estándar y de seguridad funcional ET 200iSP.
Especificaciones oficiales
| Tipo de interfaz | PROFIBUS DP mediante RS 485-IS |
|---|---|
| Sistema de E/S distribuido | SIMATIC ET 200iSP |
| Acoplador RS 485-IS | Requeridos |
| Operación estándar | Soportado |
| Funcionamiento del sistema H redundante | Compatible con el firmware publicado |
| Número máximo de estaciones por segmento S1/S2 | 31 |
| Número máximo de estaciones por segmento R1 | 32 |
| Línea base de ingeniería | STEP 7 V5.4 SP1 con la actualización de hardware vigente |
| Soporte para módulo seguro | Compatible con el firmware publicado |
| Módulo terminal | TM-IM/EM con módulo finalizador |
| Carcasa para áreas peligrosas | Se requiere carcasa Ex e para instalación en zona 1 |
Preguntas frecuentes
¿Qué bus de campo se conecta a 6ES7152-1AA00-0AB0?
Conecta una estación ET 200iSP mediante PROFIBUS DP intrínsecamente seguro.
¿Se requiere un acoplador RS 485-IS para el modelo 6ES7152-1AA00-0AB0?
Sí; el acoplador proporciona el segmento PROFIBUS intrínsecamente seguro.
¿Puede el modelo 6ES7152-1AA00-0AB0 operar de forma redundante en un sistema H?
Sí; la operación redundante está soportada con el firmware y la configuración publicados.
¿Cuántas estaciones ET 200iSP pueden compartir un segmento S1 o S2 con el modelo 6ES7152-1AA00-0AB0?
El máximo indicado es de 31 estaciones por segmento RS 485-IS.
¿Qué versión base de STEP 7 se aplica al modelo 6ES7152-1AA00-0AB0?
Utilice STEP 7 V5.4 SP1 con la actualización de hardware más reciente.
¿Pueden operar módulos ET 200iSP de seguridad detrás del modelo 6ES7152-1AA00-0AB0?
Sí; los módulos de seguridad publicados están soportados con los niveles de firmware requeridos.
¿Qué se debe verificar antes de reemplazar el 6ES7152-1AA00-0AB0?
Verifique la dirección, el modo de redundancia, el firmware, el acoplador, la terminación, la versión del módulo y el proyecto PROFIBUS.
Notas sobre compatibilidad y pedidos
Lista de comprobación de compatibilidad
- Conservar la dirección PROFIBUS, los parámetros de bus y la configuración del sistema redundante.
- Verifique el acoplador RS 485-IS y la terminación conmutable antes de energizar el segmento.
- Confirme que cada módulo electrónico estándar y seguro contra fallos esté aprobado para el firmware de la interfaz.
