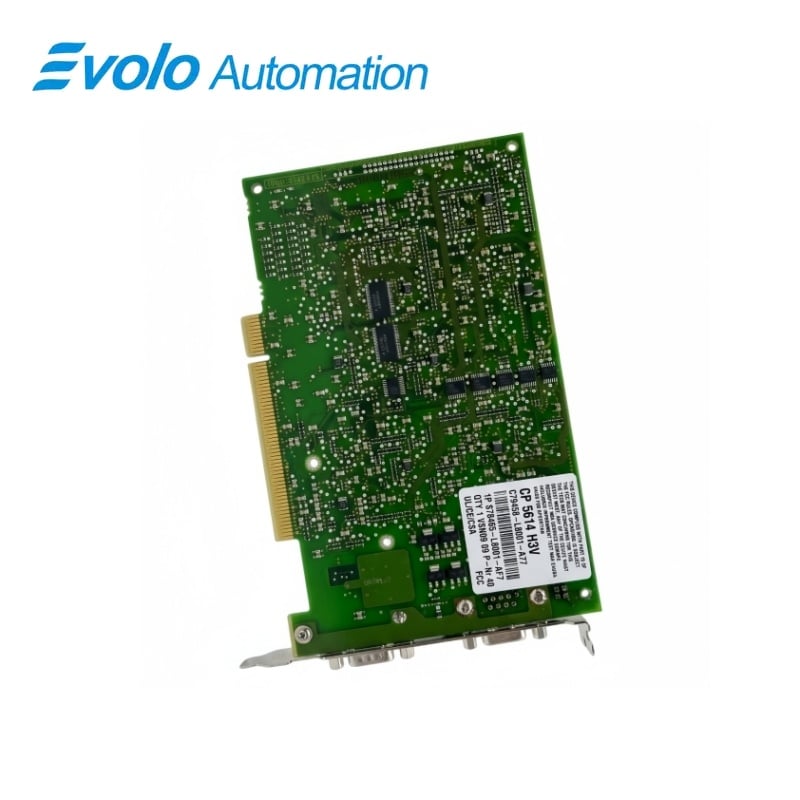

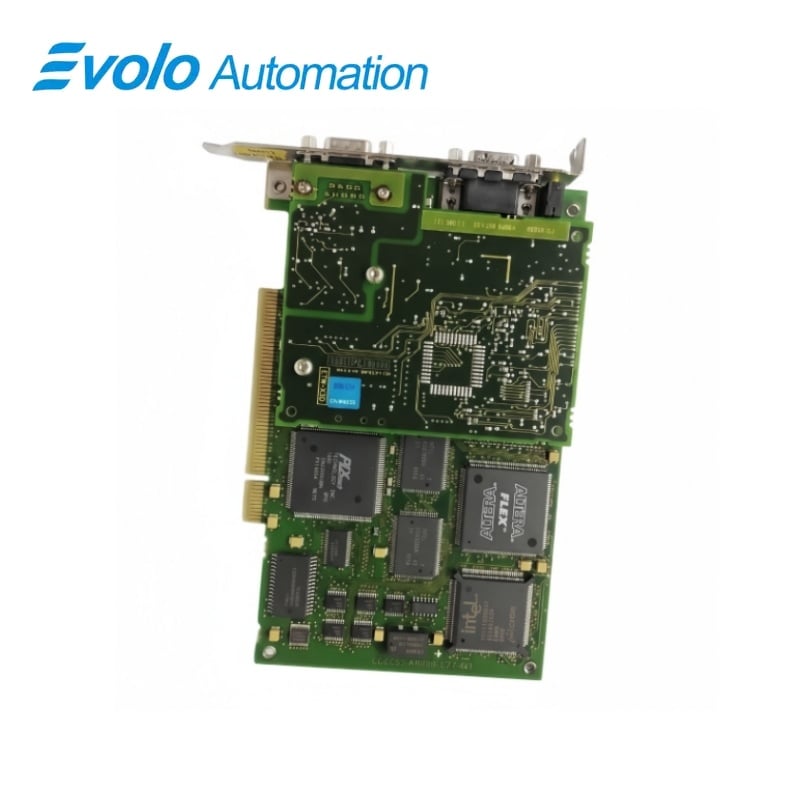

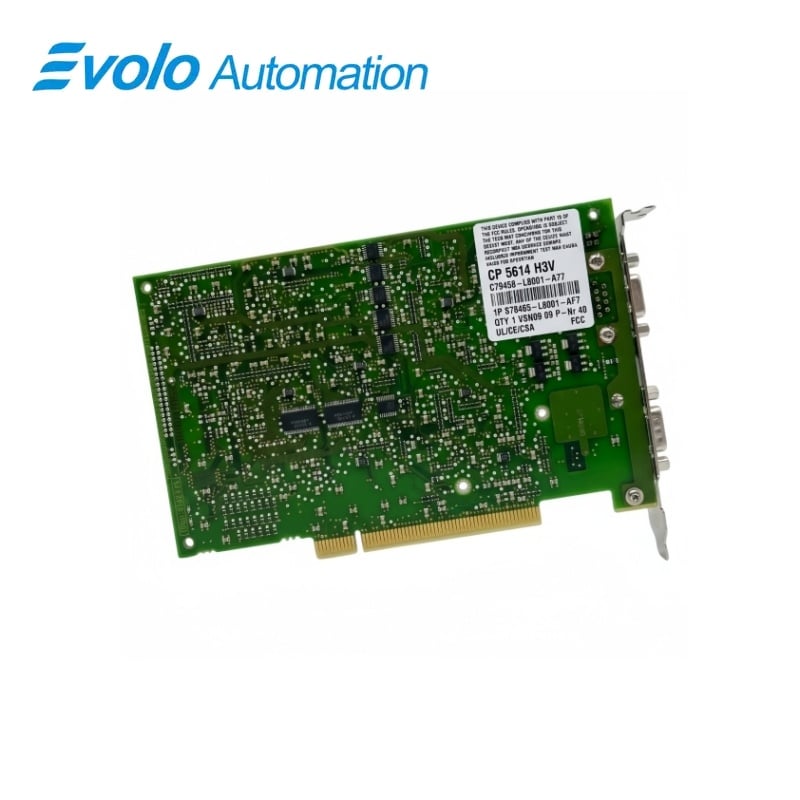

Κάρτα επικοινωνίας Siemens C79458-L8001-A77 SIMATIC NET CP 5614 PROFIBUS

Επισκόπηση

SIEMENS SIMATIC NET

Κάρτα επικοινωνίας C79458-L8001-A77 SIMATIC NET CP 5614 PROFIBUS

Επικοινωνία μεταξύ υπολογιστή και δικτύων PROFIBUS DP ως master και slave, με άμεση πρόσβαση στη διαδικασία εικόνας και ξεχωριστή λειτουργία slave.

Σύνοψη

Μάρκα	Siemens
Μοντέλο	C79458-L8001-A77
Τύπος προϊόντος	Κάρτα επικοινωνίας CP 5614
Κύρια λειτουργία	Επικοινωνία υπολογιστή με δίκτυα PROFIBUS DP
Συμβατή Σειρά / Εφαρμογή	Βιομηχανικός υπολογιστής και συστήματα PROFIBUS DP

Κύριος DP

Συνδέστε πιστοποιημένους υποκείμενους κόμβους PROFIBUS DP σε εφαρμογή υπολογιστή.

Δορυφορικός κόμβος DP

Ενσωματώστε τον υπολογιστή με πιστοποιημένο ανώτερο κόμβο DP master.

Ταίριασμα λογισμικού

Επιλέξτε το DP-Base ή το εγκεκριμένο πακέτο επικοινωνίας που απαιτείται από την εφαρμογή.

Επισκόπηση προϊόντος

C79458-L8001-A77 παρέχει τις λειτουργίες επικοινωνίας CP 5614 για εφαρμογές PROFIBUS PC, συνδυάζοντας λειτουργία DP master με τμήμα DP slave.

Η διεπαφή DP-Base παρέχει στις εφαρμογές πρόσβαση σε δεδομένα διαδικασίας, ενώ προαιρετικά πακέτα λογισμικού DP, FMS και S7 υποστηρίζουν τις αντίστοιχες υπηρεσίες επικοινωνίας.

Εστίαση παραγγελίας: Ταιριάξτε το εγκατεστημένο υλικό CP 5614 με τη διεπαφή εφαρμογής, την έκδοση λογισμικού SIMATIC NET και τις απαιτούμενες άδειες πρωτοκόλλου.

Βασικές λειτουργίες

Ενσωμάτωση master και slave

Ο κόμβος DP master λειτουργεί με πιστοποιημένους υποκείμενους κόμβους DP, ενώ το τμήμα slave μπορεί να συνδεθεί με πιστοποιημένους κόμβους DP master.

Πρόσβαση σε εικόνα διαδικασίας

Οι εφαρμογές PC μπορούν να διαβάζουν την εικόνα διαδικασίας με ταχύτητα έως 3 Kbytes/ms και να γράφουν με ταχύτητα έως 8 Kbytes/ms.

Προσαρμογή παραμέτρων λειτουργίας διαύλου

Το τμήμα DP slave μπορεί να προσαρμόζεται στις παραμέτρους λειτουργίας διαύλου ενός υφιστάμενου συνδεδεμένου δικτύου PROFIBUS.

Επίσημες προδιαγραφές

Ρυθμοί μετάδοσης PROFIBUS	9,6, 19,2, 45,45, 93,75, 187,5 και 500 kbit/s· 1,5, 3, 6 και 12 Mbit/s
Χωρητικότητα DP slave	Έως 124 slaves
Μήκη δεδομένων DP ανά slave	Έως 244 bytes για εισόδους, εξόδους και διαγνωστικά, το καθένα
Ταυτόχρονες εργασίες DPC1	Μία εργασία ανάγνωσης/εγγραφής ανά slave
Ταυτόχρονες συνδέσεις DPC2	Μέχρι 48 συνδέσεις ανάγνωσης/εγγραφής
Απόδοση ανάγνωσης διαδικασιακής εικόνας	3 Kbytes/ms
Απόδοση εγγραφής διαδικασιακής εικόνας	8 Kbytes/ms
Μέση διάδοση σήματος	50 µs συν χρόνος διάδοσης λεωφόρου
Μέγιστη διάδοση σήματος υποκαταστήματος	100 µs συν χρόνος διάδοσης λεωφόρου
Παράλληλη λειτουργία CP	Μέχρι τέσσερα μόδουλα CP 5613/CP 5614
Λειτουργία παράλληλου πρωτοκόλλου	Έως δύο πρωτόκολλα

Επίσημη πηγή: Τεχνικές προδιαγραφές και εγχειρίδιο προϊόντος της Siemens

Συχνές Ερωτήσεις

Μπορώ να συνδέσω τη συσκευή C79458-L8001-A77 σε υφιστάμενο κύριο κόμβο PROFIBUS;

Η ενότητα DP slave μπορεί να λειτουργεί με πιστοποιημένους κύριους κόμβους DP και να προσαρμόζεται στις παραμέτρους δικτύου του συνδεδεμένου δικτύου.

Πόσες συσκευές πεδίου μπορώ να διευθυνσιοδοτήσω από τη συσκευή C79458-L8001-A77;

Ο κύριος κόμβος DP υποστηρίζει έως 124 υποκείμενους κόμβους DP.

Χρειάζομαι ξεχωριστή άδεια για τη λειτουργία DP-Base με τη συσκευή C79458-L8001-A77;

Η λειτουργία DP μέσω της διεπαφής προγραμματισμού DP-Base και η καθαρή λειτουργία FDL δεν απαιτούν άδεια προϊόντος.

Ποιο λογισμικό προαιρετικό απαιτεί άδεια για τη συσκευή C79458-L8001-A77;

Τα προϊόντα DP-5613, FMS-5613 και S7-5613 απαιτούν τις αντίστοιχες άδειες χρήσης.

Μπορούν αρκετές εφαρμογές να χρησιμοποιούν το C79458-L8001-A77 σε έναν υπολογιστή;

Οι υποστηριζόμενες εκδόσεις λογισμικού επιτρέπουν σε αρκετά προγράμματα εφαρμογών να χρησιμοποιούν το ίδιο CP ταυτόχρονα.

Πόσα κυκλικά δεδομένα μπορεί κάθε slave να ανταλλάσσει μέσω του C79458-L8001-A77;

Κάθε slave μπορεί να έχει μέχρι 244 byte εισόδου και 244 byte εξόδου.

Μπορώ να εκτελέσω περισσότερα από ένα πρωτόκολλα στο C79458-L8001-A77;

Μπορούν να λειτουργούν ταυτόχρονα το πολύ δύο πρωτόκολλα επικοινωνίας.

Συμβατότητα & σημειώσεις παραγγελίας

Πριν παραγγείλετε το C79458-L8001-A77: Επιλέξτε την κάρτα CP 5614 για τους απαιτούμενους ρόλους DP master και slave, και εξασφαλίστε τη συμβατότητα της εφαρμογής host με το λογισμικό επικοινωνίας και τις άδειες χρήσης.

Κατάλογος ελέγχου συμβατότητας για το C79458-L8001-A77

• Διατηρήστε το πλήρες υλικό αναγνωριστικό C79458-L8001-A77 κατά την παραγγελία.
• Εξασφαλίστε τη συμβατότητα με τη διεπαφή εφαρμογής DP-Base, DP-Lib, FMS ή S7 πριν από την αντικατάσταση.
• Λάβετε υπόψη το όριο των 124 υποδευτερευόντων και τα μήκη δεδομένων διαδικασίας ανά υποδευτερεύον.
• Συμπεριλάβετε τις απαιτούμενες άδειες λογισμικού στο πεδίο της παραγγελίας.
