Απόλυτος κωδικοποιητής Siemens πολυστροφικός 30-bit με διεπαφή PROFINET IO, κωδικός 6FX2001-5QN25
Κατασκευαστής: Siemens
Κατάσταση: Καινούργιο
Χρόνος Παράδοσης: Διαθέσιμο στο Απόθεμα
Προέλευση: Γερμανία
Εγγύηση: 12 μήνες
Email: [email protected]
whatsApp: +86-18150117685
- Επισκόπηση
- Επισκόπηση προϊόντος
- Βασικές λειτουργίες
- Επίσημες προδιαγραφές
- Συχνές Ερωτήσεις
- Συμβατότητα & σημειώσεις παραγγελίας
- Δημοφιλή μοντέλα
- Συνιστώμενα Προϊόντα
Επισκόπηση
Siemens • Συστήματα μέτρησης κωδικοποιητών ελέγχου κίνησης

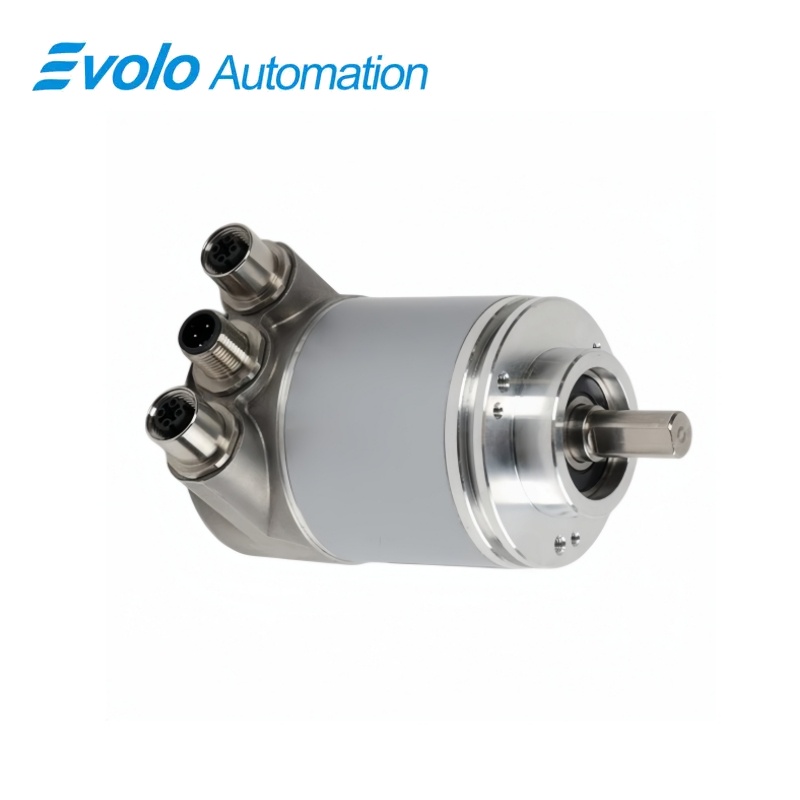

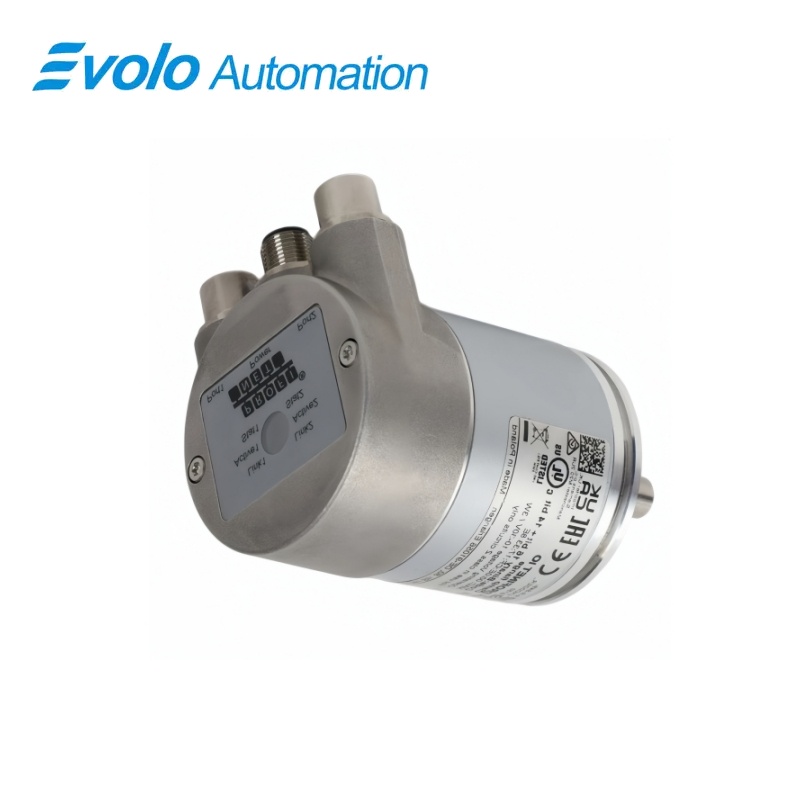

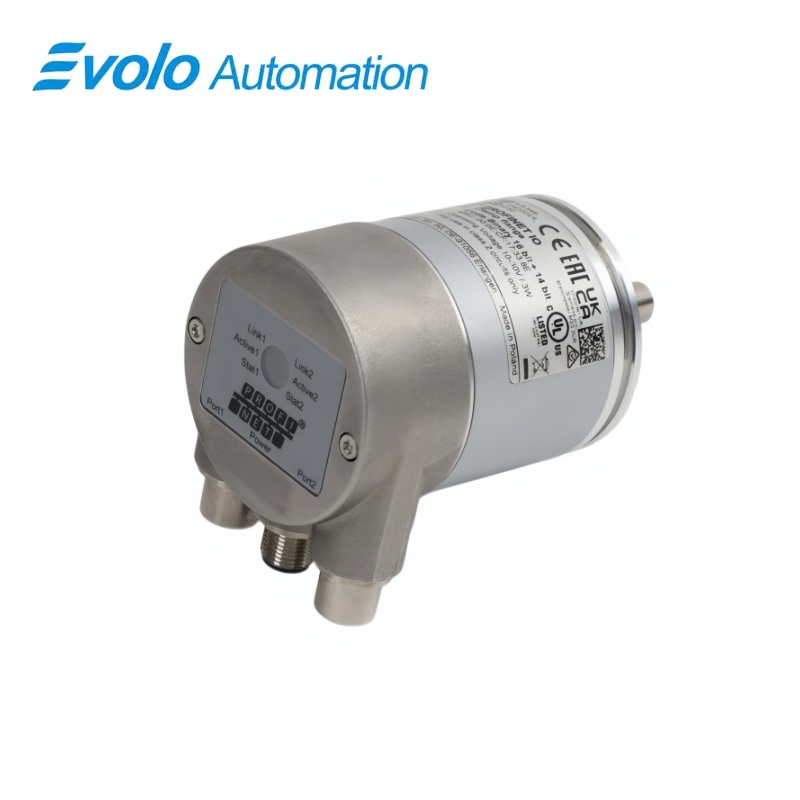

6FX2001-5QN25 Απόλυτος Κωδικοποιητής Πολυστροφικός 30-bit PROFINET IO
Ο πολυστροφικός απόλυτος κωδικοποιητής Siemens παρέχει ανάδραση 30-bit, επικοινωνία PROFINET IO RT/IRT δύο θυρών, άξονα 10 mm και παραμέτρους θέσης ρυθμιζόμενες για βιομηχανικά συστήματα κίνησης.
Σύνοψη
| Μάρκα | Siemens |
|---|---|
| Μοντέλο | 6FX2001-5QN25 |
| Τύπος προϊόντος | Πολυστροφικός απόλυτος κωδικοποιητής με σφιγκτήρα φλάντζας |
| Κύρια λειτουργία | Μεταδίδει δεδομένα απόλυτης θέσης και ταχύτητας μέσω διθύρων PROFINET IO RT/IRT |
| Εφαρμογή ή συμβατή σειρά | Συστήματα κίνησης PROFINET ή EtherNet/IP που απαιτούν στερεό άξονα 10 mm και ανάδραση θέσης πολυστροφικού τύπου |
Ακριβής Ταυτοποίηση
Ταυτιστείτε χαρακτήρα προς χαρακτήρα με τον κωδικό 6FX2001-5QN25 και επιβεβαιώστε την πλήρη ονομασία «Απόλυτος Πολυστροφικός Κωδικοποιητής 30-bit PROFINET IO».
Διάταξη διεπαφών
Επιβεβαιώστε την εγκατεστημένη παροχή, τις θύρες, τις συνδέσεις πεδίου και τα απαιτούμενα πρόσθετα εξαρτήματα πριν από τη σύνδεση του αντικαταστατικού.
Έλεγχος διαμόρφωσης
Διατηρήστε το εγκεκριμένο μηχανολογικό έργο, τις παραμέτρους δικτύου και τα δεδομένα εφαρμογής που χρησιμοποιεί το εγκατεστημένο σύστημα.
Επισκόπηση προϊόντος
Ο πολυστροφικός απόλυτος κωδικοποιητής Siemens παρέχει ανάδραση 30-bit, επικοινωνία PROFINET IO RT/IRT δύο θυρών, άξονα 10 mm και παραμέτρους θέσης ρυθμιζόμενες για βιομηχανικά συστήματα κίνησης.
Η διαμορφώσιμη ανάλυση παρέχει απόλυτη θέση σε πολλαπλές περιστροφές. Δύο θύρες M12 υποστηρίζουν λειτουργία PROFINET IO RT/IRT και συμβατή μετάδοση EtherNet/IP. Το προκαθορισμένο, η κατεύθυνση μέτρησης και η ανάλυση μπορούν να παραμετροποιηθούν για τον μηχανολογικά σχεδιασμένο άξονα.
Βασικές λειτουργίες
Απόλυτη Πολυστροφική Μέτρηση
Η διαμορφώσιμη ανάλυση παρέχει απόλυτη θέση σε πολλαπλές περιστροφές.
Δίκτυο Πραγματικού Χρόνου Δύο Θυρών
Δύο θύρες M12 υποστηρίζουν λειτουργία PROFINET IO RT/IRT και συμβατή μετάδοση EtherNet/IP.
Ρυθμιζόμενες λειτουργίες κωδικοποιητή
Προκαθορισμένη ρύθμιση, κατεύθυνση μέτρησης και ανάλυση μπορούν να παραμετροποιηθούν για τον μηχανολογικά σχεδιασμένο άξονα.
Επίσημες προδιαγραφές
| Δραστηριακή τάση | 10 έως 30 V DC |
|---|---|
| Διεπαφή | PROFINET IO με RT/IRT |
| Θύρες IRT | 2 |
| Ποσοστό μετάδοσης | 100 Mbit/s |
| Συνδέσεις Δικτύου | 2 × M12, 4-ακροδέκτες |
| Ηλεκτρική σύνδεση | 1 x M12, 4-ακροδέκτες |
| Απόλυτη ανάλυση | 30 bit |
| Ανάλυση ανά περιστροφή | 1 έως 8.192 |
| Συνολική Ανάλυση | 1 έως 8.192 × 16.384 |
| Διάμετρος άξονα | 10 mm |
| Μήκος άξονα | 20 mm |
| Μέγιστη μηχανική ταχύτητα | 6.000 RPM |
| Θερμοκρασία λειτουργίας | –40 έως 85 °C |
| Προστασία περιβλήματος | IP67 |
| Προστασία εισόδου άξονα | IP64 |
| Μέγιστη γωνιακή επιτάχυνση | 100.000 rad/s² |
| Καθαρό βάρος | 0,43 kg |
| Υποστηριζόμενο προφίλ κωδικοποιητή | Προφίλ κωδικοποιητή PNO V4.1, κλάσεις 1 έως 4 |
Συχνές Ερωτήσεις
Ποιο δίκτυο πρέπει να ρυθμιστεί για το 6FX2001-5QN25;
Χρησιμοποιήστε την επικυρωμένη τοπολογία PROFINET IO RT/IRT ή EtherNet/IP με την ανατεθείσα ταυτότητα συσκευής και τους ρόλους θυρών.
Μπορεί να αλλάξει η κατεύθυνση μέτρησης στο 6FX2001-5QN25;
Ναι· ορίστε την στην εγκεκριμένη διαμόρφωση κωδικοποιητή και επαληθεύστε την κίνηση του άξονα πριν από την παραγωγή.
Ποια σύζευξη άξονα απαιτείται για το 6FX2001-5QN25;
Χρησιμοποιήστε μια σύζευξη σχεδιασμένη για τον στερεό άξονα διαμέτρου 10 mm και για τα επιτρεπόμενα αξονικά και ακτινικά φορτία.
Πώς τροφοδοτείται και συνδέεται το 6FX2001-5QN25;
Παρέχετε 10 έως 30 V DC μέσω του συνδετήρα τροφοδοσίας M12 και χρησιμοποιήστε τις δύο ξεχωριστές θύρες δικτύου M12.
Ποια ανάλυση πρέπει να αποκατασταθεί στο 6FX2001-5QN25;
Αποκαταστήστε τις μηχανολογικά καθορισμένες τιμές μονοστροφικής και πολυστροφικής μέτρησης εντός των δημοσιευμένων ορίων παραμέτρων.
Τι πρέπει να αποθηκευτεί πριν την αντικατάσταση του 6FX2001-5QN25;
Καταγράψτε το όνομα του δικτύου, τη διεύθυνση, το προφίλ του κωδικοποιητή, το τηλεγράφημα, την προεπιλογή, την κατεύθυνση μέτρησης και την ανάλυση.
Τι πρέπει να δοκιμαστεί μετά την εγκατάσταση του 6FX2001-5QN25;
Επαληθεύστε την κατάσταση της σύνδεσης, την απόλυτη θέση, την ανάδραση ταχύτητας, την κατεύθυνση περιστροφής, τη λειτουργία προεπιλογής και τη συμπεριφορά επαναφοράς στο μηδέν.
Συμβατότητα & σημειώσεις παραγγελίας
Λίστα ελέγχου συμβατότητας
- Εξασφαλίστε την αντιστοιχία με τον άξονα διαμέτρου 10 mm και την επίπεδη βάση σύσφιξης.
- Αποκαταστήστε ακριβώς τη διαμόρφωση της συσκευής PROFINET ή EtherNet/IP.
- Επαληθεύστε το προφίλ του κωδικοποιητή, το τηλεγράφημα και την παραμετροποιημένη ανάλυση.
