Πίνακας ελέγχου Siemens SIMATIC HMI KTP400 Comfort 6AV2124-2DC01-0AX0
Κατασκευαστής: Siemens
Κατάσταση: Καινούργιο
Χρόνος Παράδοσης: Διαθέσιμο στο Απόθεμα
Προέλευση: Γερμανία
Εγγύηση: 12 μήνες
Email: [email protected]
whatsApp: +86-18150117685
- Επισκόπηση
- Επισκόπηση προϊόντος
- Βασικές λειτουργίες
- Επίσημες προδιαγραφές
- Συχνές Ερωτήσεις
- Συμβατότητα & σημειώσεις παραγγελίας
- Δημοφιλή μοντέλα
- Συνιστώμενα Προϊόντα
Επισκόπηση
Siemens • Πίνακες SIMATIC HMI Comfort

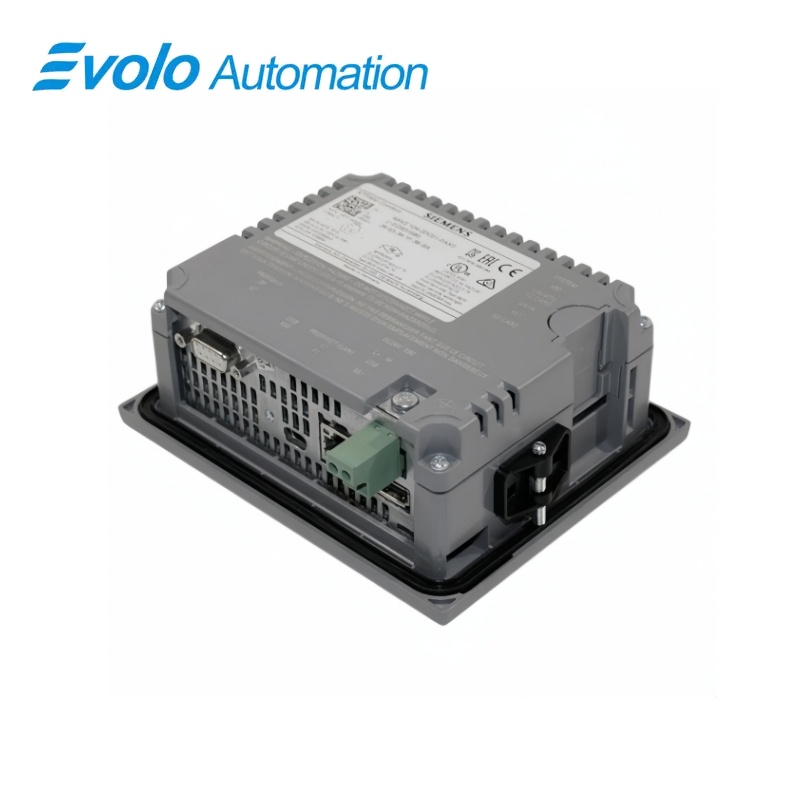

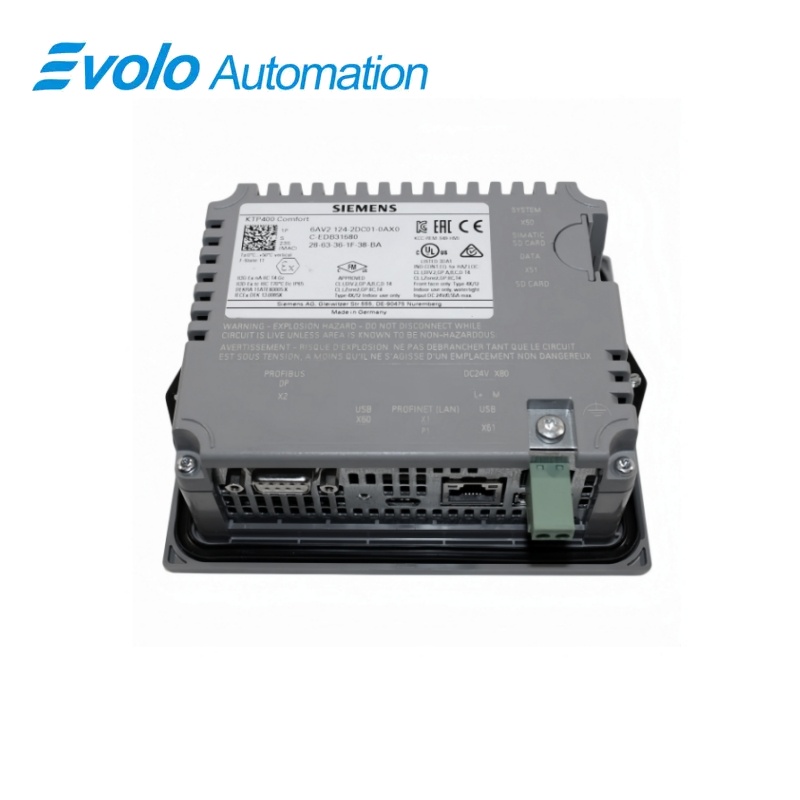

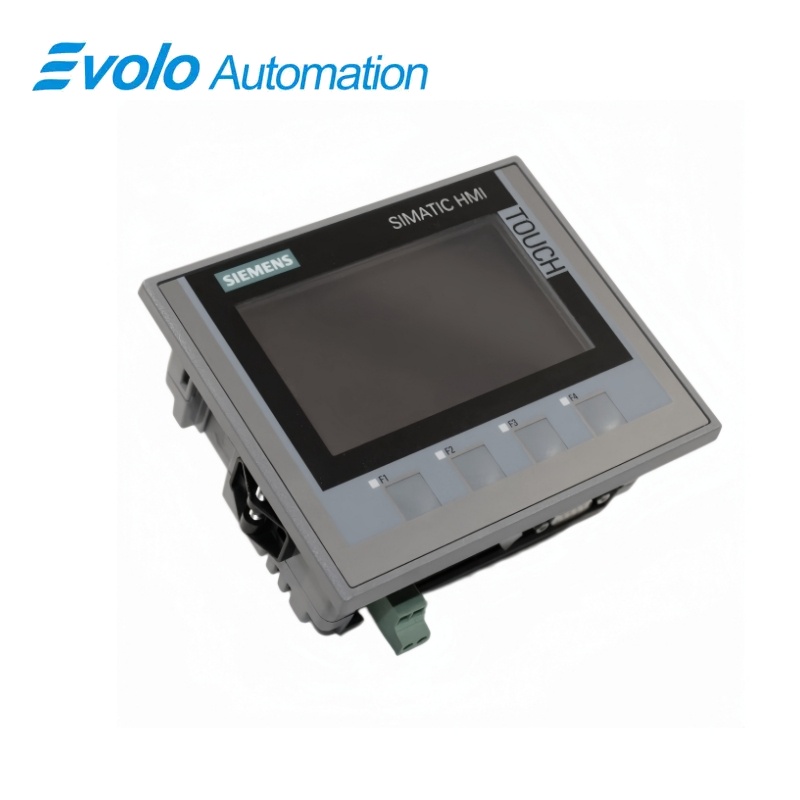

6AV2124-2DC01-0AX0 Πίνακας ελέγχου SIMATIC HMI KTP400 Comfort
Ο πίνακας ελέγχου SIMATIC HMI KTP400 Comfort είναι ένας συμπαγής πίνακας χειριστή 4,3 ιντσών με ευρύ οθόνη, αναλογική αντισταθμιστική οθόνη αφής, τέσσερα φωτιζόμενα πλήκτρα λειτουργίας και σύνδεση PROFINET και MPI/PROFIBUS DP.
Σύνοψη
| Μάρκα | Siemens |
|---|---|
| Μοντέλο | 6AV2124-2DC01-0AX0 |
| Τύπος προϊόντος | πίνακας χειριστή 4,3 ιντσών με πλήκτρα και αφή |
| Κύρια λειτουργία | Παρέχει τοπική οπτικοποίηση και λειτουργία της μηχανής μέσω αφής, πλήκτρων λειτουργίας και βιομηχανικών διεπαφών επικοινωνίας |
| Εφαρμογή ή συμβατή σειρά | Συστήματα αυτοματισμού SIMATIC που χρησιμοποιούν PROFINET ή MPI/PROFIBUS DP με τη μηχανική WinCC Comfort |
Ακριβής Ταυτοποίηση
Ταυτοποιήστε χαρακτήρα προς χαρακτήρα τον κωδικό 6AV2124-2DC01-0AX0 και επιβεβαιώστε την πλήρη ονομασία της οθόνης SIMATIC HMI KTP400 Comfort.
Διάταξη διεπαφών
Επιβεβαιώστε την εγκατεστημένη παροχή, τις θύρες, τις συνδέσεις πεδίου και τα απαιτούμενα πρόσθετα εξαρτήματα πριν από τη σύνδεση του αντικαταστατικού.
Έλεγχος διαμόρφωσης
Διατηρήστε το εγκεκριμένο μηχανολογικό έργο, τις παραμέτρους δικτύου και τα δεδομένα εφαρμογής που χρησιμοποιεί το εγκατεστημένο σύστημα.
Επισκόπηση προϊόντος
Ο πίνακας ελέγχου SIMATIC HMI KTP400 Comfort είναι ένας συμπαγής πίνακας χειριστή 4,3 ιντσών με ευρύ οθόνη, αναλογική αντισταθμιστική οθόνη αφής, τέσσερα φωτιζόμενα πλήκτρα λειτουργίας και σύνδεση PROFINET και MPI/PROFIBUS DP.
Τέσσερις φωτιζόμενες λειτουργικές πλήκτρα συμπληρώνουν την αναλογική αντιστασιακή οθόνη αφής για συμπαγή έλεγχο μηχανήματος. Το PROFINET και η συνδυασμένη διεπαφή RS 422/485 υποστηρίζουν τη σύνδεση με συμβατά συστήματα SIMATIC. Τέσσερα μεγαμπάιτ μνήμης διαμόρφωσης και υποδοχές για αφαιρούμενα μέσα υποστηρίζουν τα έργα οπτικοποίησης και τις ροές εργασίας συντήρησης.
Βασικές λειτουργίες
Συνδυασμός λειτουργίας με πλήκτρα και αφής
Τέσσερις φωτιζόμενες λειτουργικές πλήκτρα συμπληρώνουν την αναλογική αντιστασιακή οθόνη αφής για συμπαγή έλεγχο μηχανήματος.
Ενσωμάτωση Βιομηχανικού Δικτύου
Το PROFINET και η συνδυασμένη διεπαφή RS 422/485 υποστηρίζουν τη σύνδεση με συμβατά συστήματα SIMATIC.
Ευέλικτη διαχείριση έργων
Τέσσερα μεγαμπάιτ μνήμης διαμόρφωσης και υποδοχές για αφαιρούμενα μέσα υποστηρίζουν έργα οπτικοποίησης και ροές εργασίας συντήρησης.
Επίσημες προδιαγραφές
| Τύπος οθόνης | Ευρύ οθόνη TFT |
|---|---|
| Διαγώνιος Οθόνης | 4,3 ίντσες |
| Περιοχή εμφάνισης | 95 × 53,8 mm |
| Ψήφισμα | 480 × 272 εικονοστοιχεία |
| Βάθος χρώματος | 16.777.216 χρώματα |
| Μέσος χρόνος μεταξύ αστοχιών (MTBF) του φωτισμού πίσω σε 25 °C | 80.000 ώρες |
| Διάχυση φωτισμού πλάτης | 0 έως 100% |
| Τεχνολογία αφής | Αναλογική αντιστατική |
| Φωτιζόμενα πλήκτρα λειτουργίας | 4 |
| Μνήμη ρύθμισης | 4 MB |
| Διεπαφές Industrial Ethernet | 1 |
| Συνδυασμένες διεπαφές RS 422/485 | 1 |
| Διεπαφές USB | 1 θύρα USB 2.0 και 1 θύρα USB Mini-B |
| Υποδοχές καρτών SD | 2 |
| Profinet IRT | Υποστηρίζεται |
| Προστασία από το μπροστινό μέρος | IP65 / Τύπος 4X εσωτερικού χώρου |
| Προστασία Οπισθίου Μέρους | IP20 |
| Λογισμικό Μηχανικής | WinCC Comfort V11 ή νεότερη |
Συχνές Ερωτήσεις
Ποιο λογισμικό μηχανικής απαιτείται για το 6AV2124-2DC01-0AX0;
Χρησιμοποιήστε το WinCC Comfort V11 ή μια συμβατή μεταγενέστερη έκδοση που υποστηρίζει τη διαμόρφωση του στόχου πίνακα.
Μπορεί το 6AV2124-2DC01-0AX0 να επικοινωνεί μέσω PROFIBUS DP;
Ναι· χρησιμοποιήστε τη συνδυασμένη διεπαφή RS 422/485 και επαναφέρετε τις αρχικές παραμέτρους MPI ή PROFIBUS DP.
Υποστηρίζει το 6AV2124-2DC01-0AX0 τόσο αφή όσο και υλικοτεχνικά πλήκτρα;
Ναι· η πλάκα συνδυάζει αναλογικό αντιστασιακό οθόνη αφής με τέσσερα φωτιζόμενα πλήκτρα λειτουργίας.
Πώς πρέπει να μεταφερθεί ένα έργο στη συσκευή 6AV2124-2DC01-0AX0;
Χρησιμοποιήστε τη διαμορφωμένη σύνδεση Ethernet, σειριακή ή υπηρεσίας και διατηρήστε το επιβεβαιωμένο όνομα συσκευής και τη διεύθυνση.
Ποιες συνθήκες περίβλειψης απαιτούνται για τη συσκευή 6AV2124-2DC01-0AX0;
Διατηρήστε τη μπροστινή σφράγιση για προστασία IP65 και παρέχετε μια περίβλεψη που προστατεύει το οπίσθιο τμήμα IP20.
Τι πρέπει να αντιγραφεί σε ασφαλή αποθήκευση πριν την αντικατάσταση της συσκευής 6AV2124-2DC01-0AX0;
Αποθηκεύστε το έργο WinCC, τις συνταγές, τα δεδομένα χρήστη, τις ρυθμίσεις δικτύου, τις άδειες και οποιοδήποτε περιεχόμενο εξωτερικών μέσων αποθήκευσης.
Τι πρέπει να δοκιμαστεί μετά την εγκατάσταση της συσκευής 6AV2124-2DC01-0AX0;
Ελέγξτε τη βαθμονόμηση της αφής, και τα τέσσερα πλήκτρα λειτουργίας, τις επικοινωνίες, τις ειδοποιήσεις, τις συνταγές και την πλοήγηση στην οθόνη.
Συμβατότητα & σημειώσεις παραγγελίας
Λίστα ελέγχου συμβατότητας
- Χρησιμοποιήστε μια έκδοση WinCC Comfort που υποστηρίζει αυτήν τη γενιά.
- Επαναφέρετε τις αρχικές παραμέτρους PROFINET ή MPI/PROFIBUS DP.
- Ελέγξτε την ανοιγματική διάσταση του πίνακα, τη σφράγιση και τον χώρο στο πίσω μέρος πριν από την εγκατάσταση.
