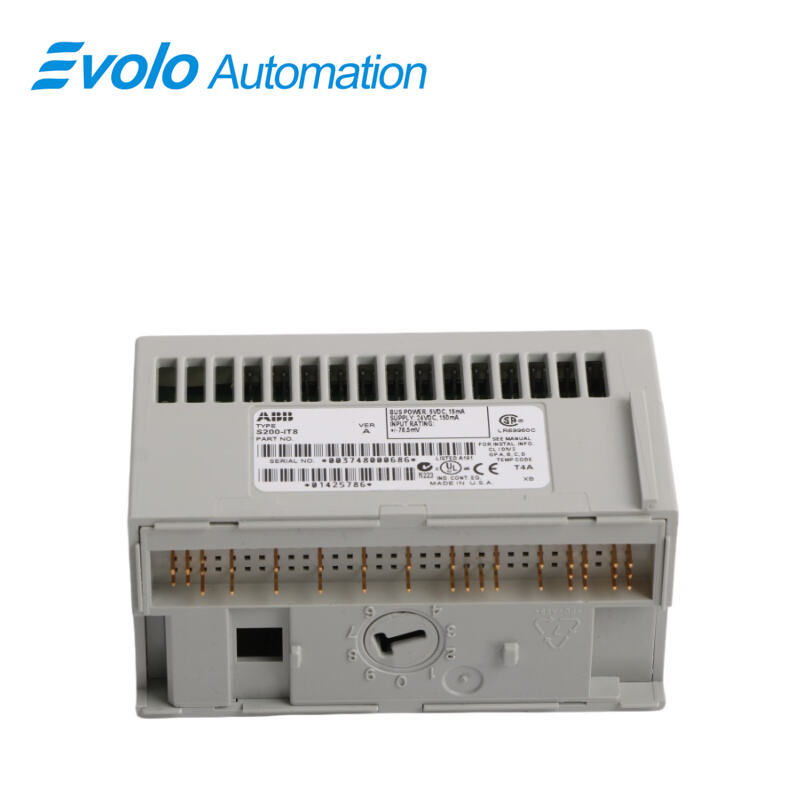

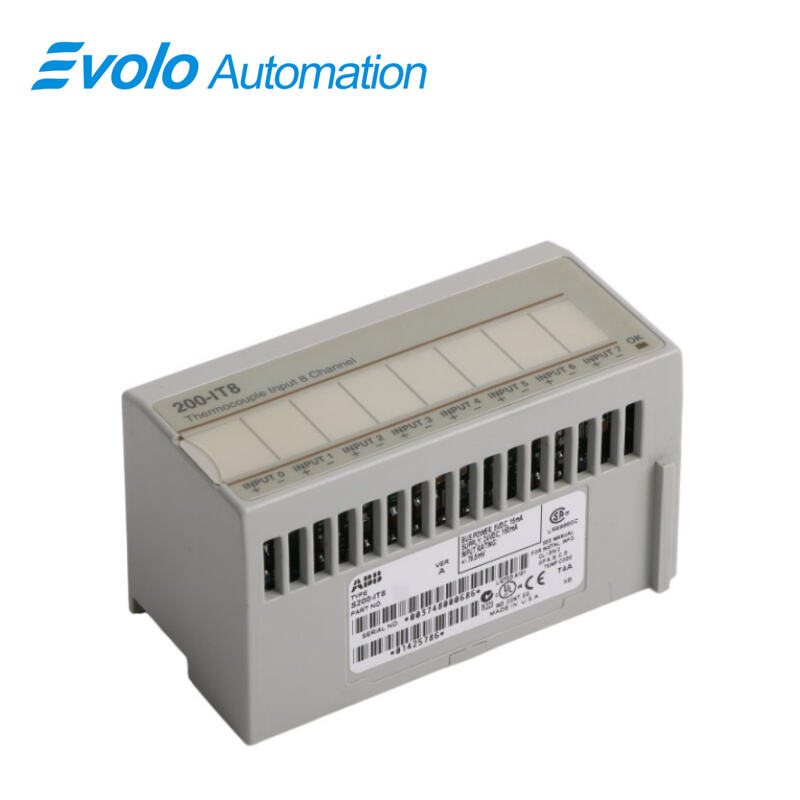

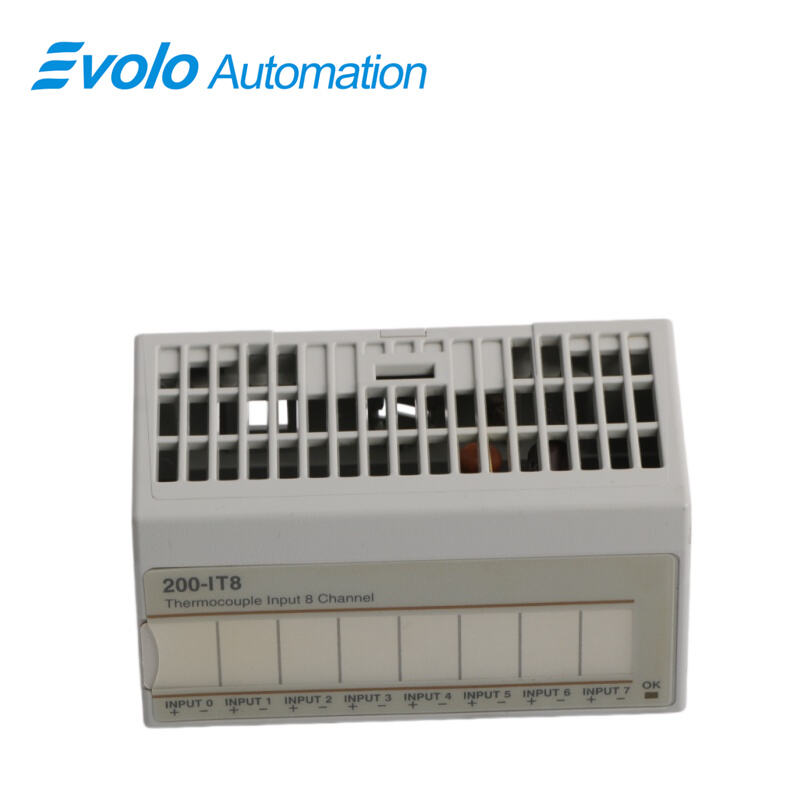

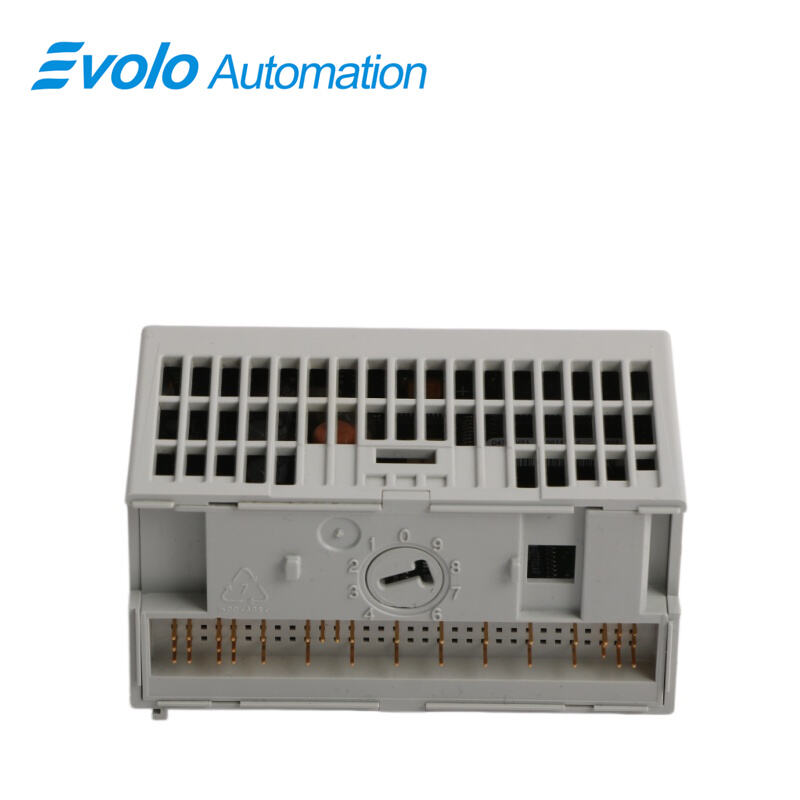

Μονάδα Εισόδου Θερμοζεύγους S200-IT8 S200IT8, Κατασκευαστές, Προμηθευτές και Εργοστάσιο Μονάδων Εισόδου Θερμοζεύγους S200-IT8 S200IT8 στην Κίνα

Επισκόπηση

Τόπος Προέλευσης:	Σουηδία
Επωνυμία:	ΑΒΒ
Αριθμός Μοντέλου:	S200-IT8 S200IT8
Λεπτομέρειες Πακέτων:	Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο
Χρόνος παράδοσης:	5-7 Ημέρες
Όροι Πληρωμής:	T/T
Δυνατότητα Εφοδιασμού:	Σε απόθεμα

Προδιαγραφές

Παράμετρος	Τιμή
Μοντέλο	S200-IT8 S200IT8
Τύπος Προϊόντος	Μονάδα Εισόδου Θερμοζεύγους
Διαστάσεις	9,3 × 5,3 × 4,5 εκ.
Βάρος	0,085 kg (καθαρό), 0,180 kg (με συσκευασία)
Αριθμός Εισαγωγών	8
Γαλβανική απομόνωση	Ναι
Δείκτης κατάστασης	Δίχρωμο LED (πράσινο/κόκκινο)
Ψήφισμα	16-bit
Πεδίο τάσης εισόδου	±76,5 mV DC
Υποστηριζόμενα Θερμοζεύγη	B, C, E, J, K, N, R, S, T
Εύρος Θερμοζεύγους	B: 300–1800°C· C: 0–2315°C· E: -270–1000°C· J: -210–1200°C· K: -270–1372°C· N: -270–1300°C· R/S: -50–1768°C· T: -270–400°C
Ικανότητα Υπερτάσεως	35 V DC, 25 V AC συνεχώς, 250 V κορυφής
Ακρίβεια (με φίλτρο)	≤0,025% FSR ±0,5°C
Ακρίβεια (χωρίς φίλτρο)	≤0,05% FSR ±0,5°C
Παρέκκλιση Μετατόπισης Εισόδου	±6 µV/°C μέγιστο
Παρασιτική μεταβολή κέρδους	10 ppm/°C
Συνολική Παρέκκλιση	≤50 ppm/°C του εύρους
Ανίχνευση Ανοικτού Θερμοζεύγους	Ένδειξη υπερβολικής τιμής με αύξηση ανάλυσης
Χρόνος ανίχνευσης ανοικτού θερμοζεύγους	~1 s
Κατανάλωση Ρεύματος Εσωτερικού Διαύλου	≤20 mA
Φίλτρο	Προγραμματισμένη
Απορρίψιμος θόρυβος	-60 dB @ 60 Hz
Απόρριψη κοινού τύπου	-115 dB @ 60 Hz, -100 dB @ 50 Hz
Απόδοση Συστήματος	28–325 ms (1 κανάλι), 2,6 s (8 κανάλια)
Θερμοκρασία λειτουργίας	0 °C έως +55 °C
Οθόνη αποθήκευσης	-40 °C έως +85 °C
Υγρασία (Λειτουργία)	5–95% μη συμπυκνωτικό
Υγρασία (Αποθήκευση)	5–80% χωρίς συμπύκνωση
Εξωτερική Τροφοδοσία	24 V DC (19,2–31,2 V DC)
Ρεύμα ανεφοδιασμού	60 mA σε 24 V DC
Δαπάνη ενέργειας	μέγιστα 3 W
Κωδικός Ταυτότητας Μονάδας	1B00 (δεκαεξαδικό)
Κωδικός κλειδιού πίσω πλάκας	3
Πιστοποιήσεις	CSA Κλάση I Div 2 (T5), Ευρωπαϊκή Ζώνη Ex 2, Ομάδα IIC

ΛΕΙΤΟΥΡΓΙΚΗ ΠΕΡΙΓΡΑΦΗ

S200-IT8 S200IT8 είναι μια αναλογική μονάδα εισόδου/εξόδου για 8 σήματα εισόδου θερμοζεύγους. Τα 8 σήματα εισόδου συνδέονται στη μονάδα μέσω της βίδας τερματικού στη βάση τερματικών. Είναι γαλβανικά απομονωμένα από το σειριακό δίκτυο (βλ. παρακάτω διάγραμμα λειτουργικών μπλοκ).

Είναι δυνατή η απεπιλογή μη χρησιμοποιούμενων καναλιών για βελτίωση της απόδοσης του συστήματος. Υποστηρίζεται η περιοδική βαθμονόμηση από τον χρήστη.

Η τροφοδοσία της εσωτερικής λογικής πραγματοποιείται μέσω της τροφοδοσίας ισχύος της διαδικασίας.

Εφαρμογές

Εργοστάσια μεταλλουργίας σιδήρου και χάλυβα: Παρακολούθηση περιβαλλόντων εξαιρετικά υψηλής θερμοκρασίας σε υψικάμινους, μετατροπείς και καμίνους θερμικής κατεργασίας.

Εργοστάσια κατασκευής γυαλιού: Ακριβής παρακολούθηση της θερμοκρασίας σε καμίνους τήξεως και καλούπια διαμόρφωσης.

Εγκαταστάσεις καύσης αποβλήτων: Παρακολούθηση σε πραγματικό χρόνο της θερμοκρασίας των καμινιών καύσης και των συστημάτων επεξεργασίας καυσαερίων.

Εγκαταστάσεις κεραμικών τούνελ κλιβάνων: Πολυσημειακή λήψη θερμοκρασίας για τον έλεγχο των καμίνων συντήξεως.

Εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας από άνθρακα: Παρακολούθηση της θερμοκρασίας του ατμού στους υπερθερμαντήρες, τους επαναθερμαντήρες και τα συστήματα καυσαερίων.

Επεξεργασία προβλημάτων

Σταθερό κόκκινο: Υποδεικνύει σοβαρή βλάβη

Μέτρηση:

Αντικαταστήστε τη μονάδα.

Αναβόσβημα κόκκινου: Υποδεικνύει μη σοβαρή βλάβη (π.χ. ανοικτός αισθητήρας, είσοδος εκτός εύρους, κ.λπ.)

Μέτρηση:

1. Ελέγξτε την καλωδίωση και τους συνδετήρες.

2. Βεβαιωθείτε ότι έχει επιλεγεί ο σωστός τύπος στη διαμόρφωση του υλικού.

3. Αντικαταστήστε τη μονάδα.

Αναβόσβησμα πράσινου χρώματος: Υποδεικνύει ότι η μονάδα λειτουργεί, αλλά δεν έχει ρυθμιστεί

Μέτρηση:

1. Εκκινήστε το πρόγραμμα για να ρυθμίσετε τη μονάδα.

2. Ελέγξτε το πρόγραμμα.

3. Αντικαταστήστε τη μονάδα.

Χαρακτηριστικά

Αντικατάσταση ενώ το σύστημα είναι ενεργοποιημένο

Έγκριση CE και UL

Λογισμικό διαμορφώσιμη λειτουργία

Μηχανική κωδικοποίηση για ασφαλή αντικατάσταση

Λειτουργία ασφαλείας στις εξόδους σε απομακρυσμένη διαμόρφωση

Ποικιλία επιλογών τερματισμού

Οι ίδιες μονάδες εισόδου/εξόδου σε κεντρικές και απομακρυσμένες διαμορφώσεις

Συμβατό με I/O 200C

Συχνές Ερωτήσεις

Q1: Μπορεί το S200-IT8 S200IT8 το μονάδα μετράει απευθείας την τάση;
Ναι, υποστηρίζει είσοδο συνεχούς ρεύματος (DC) ±100 mV και χρησιμοποιείται συνήθως για τη σύνδεση με μεταδότες μικρού σήματος.

Ερώτηση 2: Γιατί υπάρχει μεγάλη διαφορά μεταξύ της τιμής που μετράει η S200-IT8 S200IT8 μονάδα και της πραγματικής θερμοκρασίας επιτόπου;
Ελέγξτε εάν η πολικότητα των εξισορροπητικών καλωδίων είναι ανεστραμμένη ή εάν ο τύπος θερμοζεύγους που έχει επιλεγεί στο λογισμικό (π.χ. ο τύπος K έχει επιλεγεί κατά λάθος ως τύπος J) είναι ασύμβατος.

Ερώτηση 3: Τι σημαίνει όταν ανάβει το κόκκινο φωτάκι στο S200-IT8 S200IT8 πίνακα της μονάδας;
Μπορεί να υποδηλώνει σφάλμα εσωτερικού αυτοελέγχου, διακοπή της εξωτερικής τροφοδοσίας 24 V ή αποσύνδεση όλων των διαμορφωμένων καναλιών.

Ε4: Έχει ο S200-IT8 S200IT8 η μονάδα υποστηρίζει σύνδεση τριών αγωγών;
Όχι. Οι θερμοζεύγη είναι συνήθως δισύρματα· οι τρισύρματες ή τετρασύρματες συνδέσεις είναι ειδικές για τους αισθητήρες αντίστασης (RTD), όπως π.χ. ο S200-IR8.

Ε5: Χρειάζεται να διευθυνθούν οι μη χρησιμοποιούμενες είσοδοι στο S200-IT8 S200IT8 ;
Για να αποφευχθούν ψευδείς συναγερμοί, συνιστάται να απενεργοποιηθούν οι μη χρησιμοποιούμενες είσοδοι μέσω της διαμόρφωσης λογισμικού ή να βραχυκυκλωθούν οι ακροδέκτες εισόδου τους.
