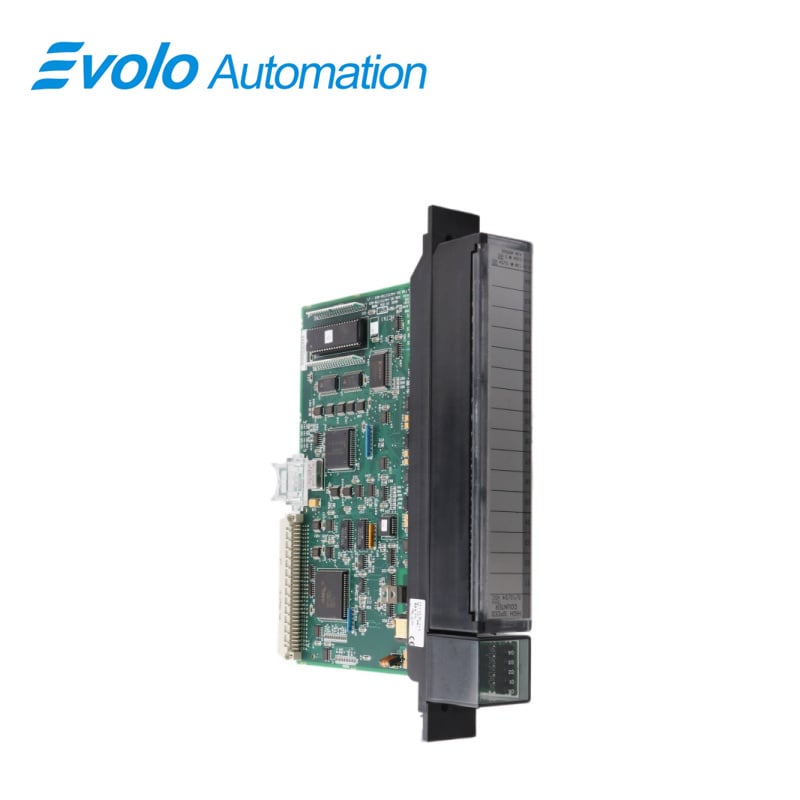

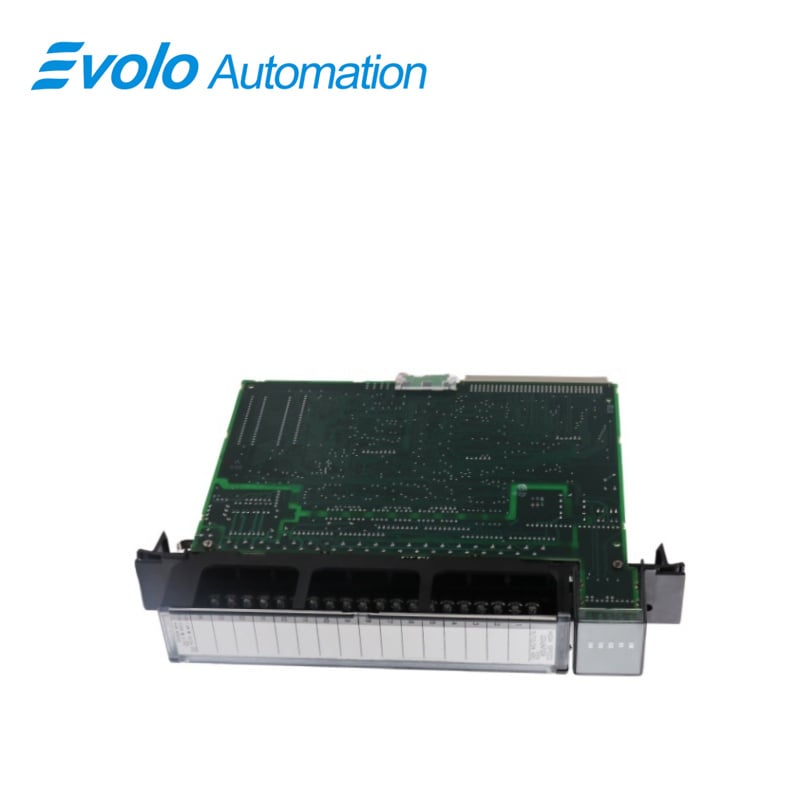

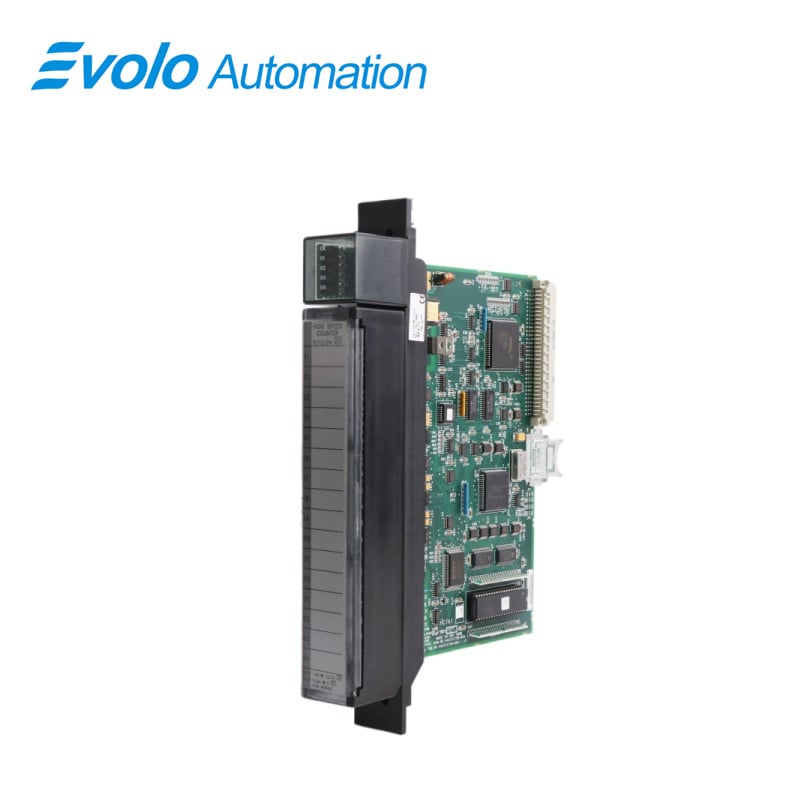

IC697HSC700 Μετρητής Υψηλής Ταχύτητας, Κινέζικοι κατασκευαστές, προμηθευτές και εργοστάσια IC697HSC700 Μετρητή Υψηλής Ταχύτητας

Επισκόπηση

Τόπος Προέλευσης:	ΗΠΑ
Επωνυμία:	Γε
Αριθμός Μοντέλου:	IC697HSC700
Λεπτομέρειες Πακέτων:	Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο
Χρόνος παράδοσης:	5-7 Ημέρες
Όροι Πληρωμής:	T/T
Δυνατότητα Εφοδιασμού:	Σε απόθεμα

Προδιαγραφές

Μοντέλο:	IC697HSC700
Τύπος μονάδας	Μετρητής Υψηλής Ταχύτητας
Διαστάσεις (Ύψος x Πλάτος x Βάθος):	4 × 22,5 × 29,2 cm
Βάρος:	0,62 κιλά
Τάση λειτουργίας μονάδας:	5 VDC (από την πλάτη)
Ρεύμα Κατανάλωσης Μονάδας:	1 A + (10 mA × αριθμός ενεργών εξόδων) + (1,6 × ρεύμα κωδικοποιητή)
Μέγιστος ρυθμός μέτρησης:	Τύποι A–D και τύπος E σε λειτουργία αύξησης/μείωσης: 200 kHz· τύπος E σε λειτουργία A Quad B: 800 kHz
Τροφοδοσία εξόδων:	Παρεχόμενη από τον χρήστη 5 V ή 10–30 VDC
Δείκτες LED:	ΤΡΟΠΟΠΟΙΗΜΕΝΟ ΜΟΝΑΔΙΚΟ, O1–O4 (κατάσταση κυκλώματος εξόδου)
Απομόνωση εισόδου/εξόδου:	Κορυφή (1 δευτ.): 1500 V· Σταθερή: 30 V AC/DC
Πεδίο Εισόδου Τάσης:	TTL 5 VDC· Μη-TTL 10–30 VDC· Μαγνητικός αισθητήρας (I1–I4): 400 mV
Κατώφλια εισόδου:	Von: TTL 1,4 V, Μη-TTL 8,0 V, Μαγνητικός αισθητήρας 400 mV· Voff: TTL 0,8 V, Μη-TTL 5,0 V, Μαγνητικός αισθητήρας 200 mV
Τροφοδοσία κωδικοποιητή:	5 VDC, 500 mA σε 40°C, 300 mA σε 60°C
Καθυστέρηση φίλτρου εισόδου:	IN1–IN8: επιλέξιμη 10 ms ή 2 µs· IN9–IN12: 2 µs
Αντίσταση εισόδου:	6 kΩ
Υστέρηση Εισόδου:	250 mV τυπική τιμή
Καλώδιο Εισόδου:	Συνιστάται θωρακισμένο, μέγιστο μήκος 30 m (100 ft)
Τύπος εξόδου:	Θετική Λογική, οπτικώς απομονωμένη
Μέγιστη Τάση Τροφοδοσίας:	30 VDC
Μέγιστο Ρεύμα Εξόδου (60°C):	1,0 A ανά έξοδο (10–30 VDC)· για τάση τροφοδοσίας 5 VDC: 20 mA τυπική τιμή
Τάση Προστασίας Επαγωγικού Φορτίου:	–8 V τυπικό
Ρεύμα διαρροής σε κατάσταση OFF:	10 µA ανά έξοδο
Χρόνος ανταπόκρισης εξόδου:	Τύπος A–D & Τύπος E Αργός: 300 µs τυπικό, 650 µs χειρότερη περίπτωση· Τύπος E Γρήγορος: Ενεργοποίηση σε 24 V: 7 µs τυπικό/10 µs χειρότερη περίπτωση, Απενεργοποίηση: 56 µs τυπικό· Ενεργοποίηση σε 5 V: 10 µs τυπικό/15 µs χειρότερη περίπτωση, Απενεργοποίηση: 63 µs τυπικό
Μεταβλητότητα χρόνου ανταπόκρισης εξόδου:	Αργός: 650 µs χειρότερη περίπτωση· Γρήγορος: 1 µs χειρότερη περίπτωση
Προστασία εξόδου:	ασφάλεια 5,0 A (5×20 mm αντικαταστάσιμη), κοινή για όλες τις εξόδους
Συμμόρφωση με τα πρότυπα:	Σύστημα VME σχεδιασμένο για να υποστηρίζει το πρότυπο VME C.1

Περιγραφή

Το IC697HSC700 είναι ένα μονάδα μετρητή υψηλής ταχύτητας (HSC), η οποία κατασκευαζόταν προηγουμένως από την GE Fanuc Automation και σήμερα ανήκει στην Automation. Αυτή η μονάδα χρησιμοποιείται κυρίως για τη διασύνδεση σημάτων υψηλής ταχύτητας εναλλαγής με συχνότητα 200 kHz όταν λειτουργεί σε λειτουργία Up/Down Quad τύπου Α, Δ και Ε, και 800 kHz σε λειτουργία Quad B τύπου Ε. Πρόκειται για μονάδα ενός μόνο υποδοχέα, η οποία τοποθετείται σε διαθέσιμο υποδοχέα εισόδου/εξόδου (I/O) εντός της βάσης CPU, της βάσης επέκτασης ή της απομακρυσμένης βάσης. Διαθέτει Δώδεκα (12) μονοκατευθυντικές ή διαφορικές λογικές εισόδους που λειτουργούν σε τάση 5 VDC ή 10–30 VDC και Τέσσερις (4) εξόδους θετικής λογικής, που παρέχουν ρεύμα εξόδου 20 mA σε τάση 10–30 VDC. Το IC697HSC700 χρησιμοποιείται ιδανικά σε εφαρμογές με τουρμπίνα μετρητή ροής, επαλήθευση μετρητών, μέτρηση ταχύτητας, χειρισμό υλικών, έλεγχο κίνησης και έλεγχο θέσης. Η λειτουργία αυτής της μονάδας απαιτεί τη χρήση ενός ελεγκτή IC697CPU της σειράς 90-70 με έκδοση firmware 5.0 ή νεότερη. Το κατάλληλο λογισμικό διαμόρφωσης και προγραμματισμού είναι το Logicmaster 90-70 με έκδοση λογισμικού 5.0x ή νεότερη, ή τα λογισμικά πακέτα προγραμματισμού βασισμένα σε Windows, συμπεριλαμβανομένων των VersaPro Professional Edition και Proficy Machine Edition Logic Developer PLC Professional Edition.

Εφαρμογές

Εγκαταστάσεις χαρτοποιίας και εκτύπωσης: Χρησιμοποιούνται για την παρακολούθηση της τάσης των ρολών χαρτιού, της θέσης κοπής και της σύγχρονης ταχύτητας πολυάξονων συστημάτων.

Χαλυβουργικές και μεταλλουργικές εγκαταστάσεις: Ακριβής μέτρηση του μήκους λαμαρινών και των ταχυτήτων των ρολών μεταφοράς σε εγκαταστάσεις κρύας/ζεστής κύλισης.

Εγκαταστάσεις τροφίμων και αναψυκτικών: Ακριβής μέτρηση του όγκου γεμίσματος (παλμοί ροής) σε γραμμές υψηλής ταχύτητας γεμίσματος και μηχανήματα μπουκαρίσματος.

Μηχανήματα αυτοματισμού και εργοστάσια συναρμολόγησης: Ανατροφοδότηση θέσης για εργαλειομηχανές CNC ή συστήματα θέσης υψηλής ταχύτητας με servo κινητήρες.

Υφαντουργικές και καλωδιακές εγκαταστάσεις: Έλεγχος ταχύτητας και μήκους για μηχανήματα τύλιξης και ύφανσης υψηλής ακρίβειας.

Λειτουργίες

Το μονάδα IC697 High Speed Counter (HSC), αριθμός καταλόγου IC697HSC700, επεξεργάζεται απευθείας ταχείς παλμικά σήματα μέχρι 200 kHz (800 kHz για τον τύπο E σε λειτουργία A Quad B). Η μονάδα είναι σε θέση να ανιχνεύει εισόδους, να επεξεργάζεται δεδομένα μέτρησης εισόδου και να ελέγχει τις εξόδους της χωρίς να επικοινωνεί με την κεντρική μονάδα επεξεργασίας (CPU) του PLC.

Χαρακτηριστικά

Μονόφυλλη μονάδα

Πέντε επιλέξιμοι τύποι μετρητών

12 είσοδοι με μονή άκρη ή διαφορικές

Κατώφλια εισόδου TTL, Non-TTL και μαγνητικής λήψης

Τέσσερις έξοδοι θετικής λογικής (πηγή) με ενδεικτικά LED

Εξωτερικός ταλαντωτής

Ενσωματωμένη έξοδος +5 VDC

Λογισμική διαμόρφωση

Εσωτερική διάγνωση του μοντέλου

LED «Κανονική Λειτουργία Μονάδας» και LED «Κατάσταση Εξόδου»

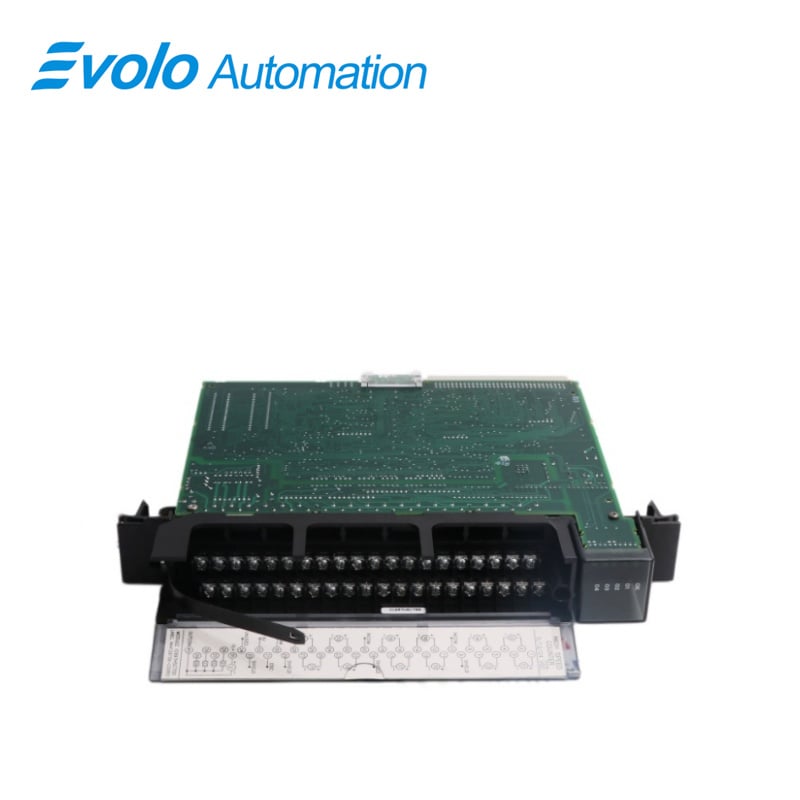

Αφαιρούμενη λωρίδα ακροδεκτών για συνδέσεις καλωδίωσης στο πεδίο

Συχνές Ερωτήσεις

Ε: Το IC697HSC700 συνοδεύεται από εγγύηση;
Α: Ναι, το IC697HSC700 περιλαμβάνει εγγύηση 1 έτους.

Ε: Ποιες είναι οι διαθέσιμες είσοδοι/έξοδοι (I/O) για το IC697HSC700;
Α: Οι διαθέσιμες είσοδοι/έξοδοι (I/O) είναι δώδεκα (12) μονοκατευθυντικές ή διαφορικές είσοδοι λογικής που λειτουργούν σε 5 VDC ή 10–30 VDC και τέσσερις (4) έξοδοι θετικής λογικής που παρέχουν 20 mA σε τάση εξόδου 10–30 VDC.

Ερώτηση: Ποια είναι η αποδεκτή συχνότητα σήματος της IC697HSC700;
Απάντηση: Η IC697HSC700 αποδέχεται συχνότητες σήματος 200 kHz στον Τύπο Α, Δ και Τύπο Ε σε λειτουργία Up/Down Quad, και 800 kHz στον Τύπο Ε σε λειτουργία Quad B.

Ερώτηση: Ποιες είναι οι συγκεκριμένες εφαρμογές που υποστηρίζει η IC697HSC700;
Απάντηση: Συγκεκριμένες εφαρμογές περιλαμβάνουν μετρητές ροής τύρβης, δοκιμή μετρητών, μέτρηση ταχύτητας, χειρισμό υλικού, έλεγχο κίνησης και έλεγχο διαδικασίας.
