IC697HSC700 – čítač vysoké rychlosti, čínský výrobce IC697HSC700 – čítač vysoké rychlosti, dodavatelé, továrna

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IC697HSC700
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Model:	IC697HSC700
Typ modulu	Čítač vysoké rychlosti
Rozměry (V×Š×H):	4 × 22,5 × 29,2 cm
Hmotnost:	0,62 kg
Provozní napětí modulu:	5 V DC (ze zadní desky)
Proudový odběr modulu:	1 A + (10 mA × počet zapnutých výstupů) + (1,6 × proud enkodéru)
Maximální rychlost čítání:	Režimy typu A–D a typu E (nahoru/dolů): 200 kHz; režim typu E A Quad B: 800 kHz
Napájení výstupních bodů:	Uživatelem dodané napětí 5 V nebo 10–30 V DC
Indikátory LED:	MODUL V POŘÁDKU, O1–O4 (stav výstupního obvodu)
Oddělení vstupu/výstupu:	Špičkové napětí (1 s): 1500 V; trvalé napětí: 30 V střídavé / stejnosměrné
Vstupní rozsah napětí:	TTL 5 V stejnosměrné; ne-TTL 10–30 V stejnosměrné; indukční snímač (I1–I4): 400 mV
Prahové hodnoty vstupu:	Von: TTL 1,4 V, ne-TTL 8,0 V, indukční snímač 400 mV; Voff: TTL 0,8 V, ne-TTL 5,0 V, indukční snímač 200 mV
Napájení enkodéru:	5 V stejnosměrné, 500 mA při 40 °C, 300 mA při 60 °C
Zpoždění vstupního filtru:	IN1–IN8: volitelné 10 ms nebo 2 µs; IN9–IN12: 2 µs
Vstupní impedance:	6 kΩ
Hystereze vstupu:	250 mV typicky
Vstupní kabel:	Doporučeno stíněný, maximální délka 30 m (100 stop)
Typ výstupu:	Pozitivní logika, opticky izolované
Maximální napájecí napětí:	30 VDC
Maximální výstupní proud (60 °C):	1,0 A na výstup (10–30 VDC); napájení 5 VDC: 20 mA typicky
Uzavírací napětí pro induktivní zátěž:	–8 V typicky
Unikající proud ve stavu VYPNUTO:	10 µA na výstup
Doba odezvy výstupu:	Typ A–D a typ E pomalý: 300 µs typicky, 650 µs nejhorší případ; typ E rychlý: zapnutí při 24 V: 7 µs typicky/10 µs nejhorší případ, vypnutí: 56 µs typicky; zapnutí při 5 V: 10 µs typicky/15 µs nejhorší případ, vypnutí: 63 µs typicky
Rozptyl doby odezvy výstupu:	Pomalý: 650 µs nejhorší případ; rychlý: 1 µs nejhorší případ
Ochrana výstupu:	poistka 5,0 A (vyměnitelná, rozměr 5 × 20 mm), společná pro všechny výstupy
Dodržování norem:	Systém VME navržený pro podporu standardu VME C.1

Popis

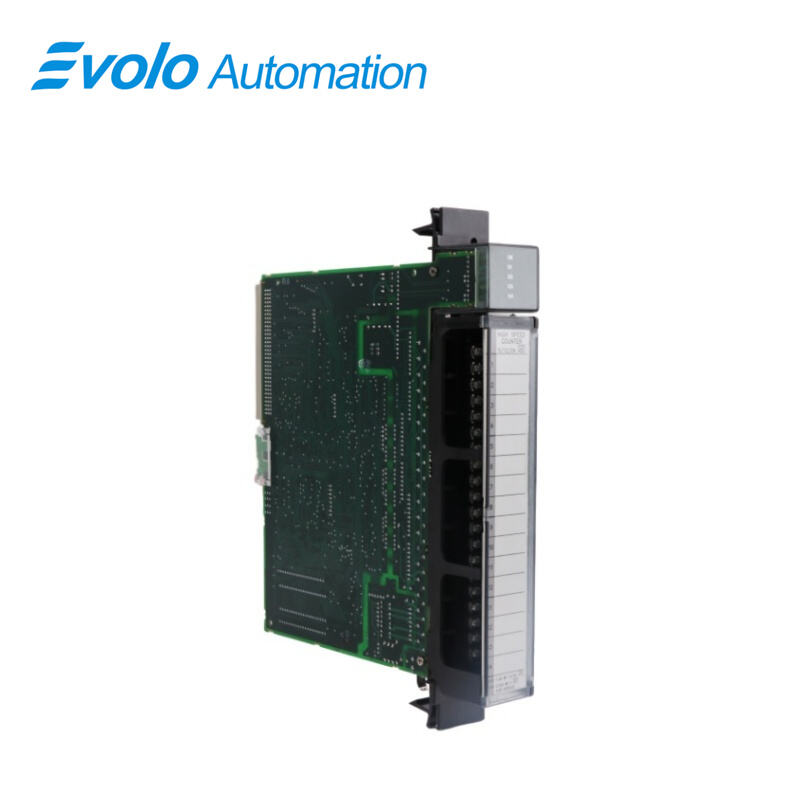

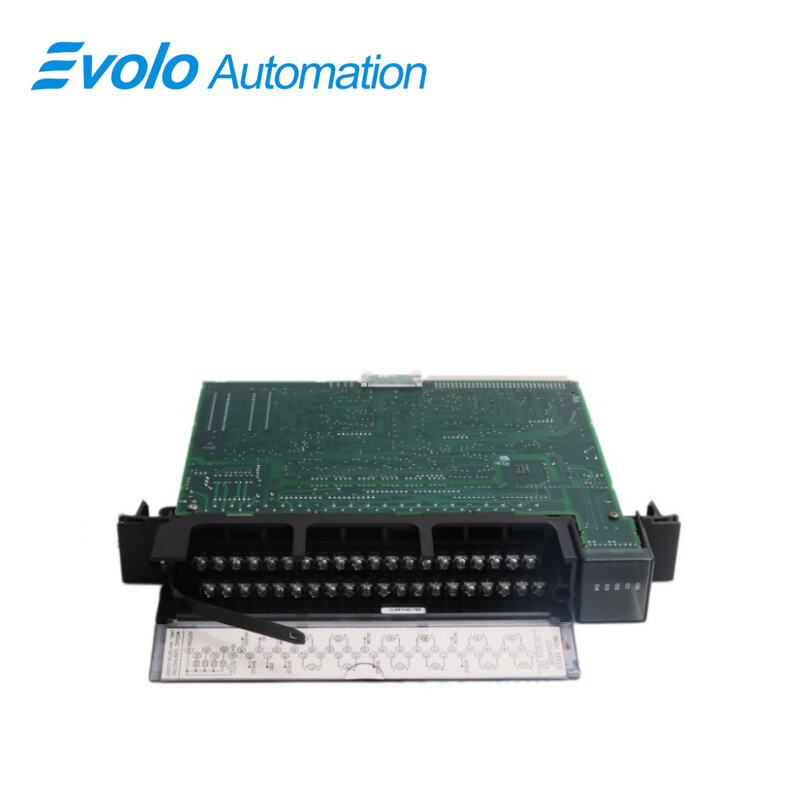

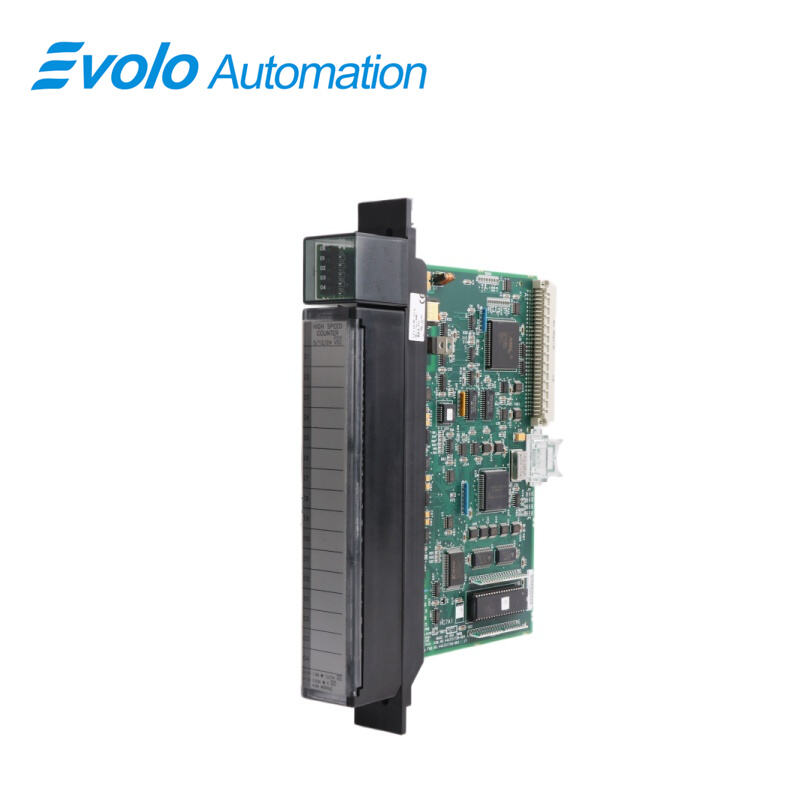

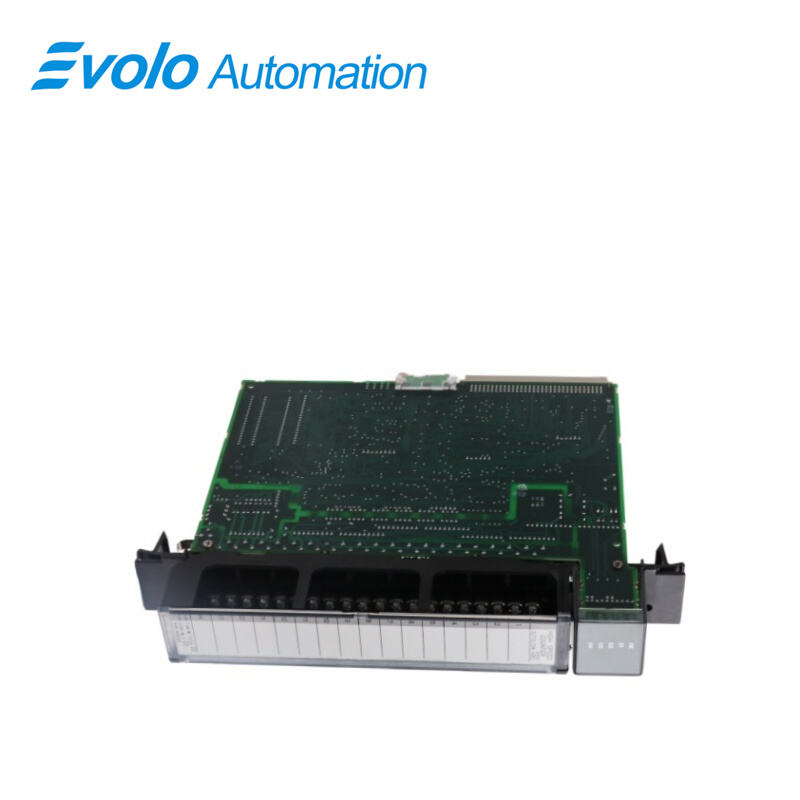

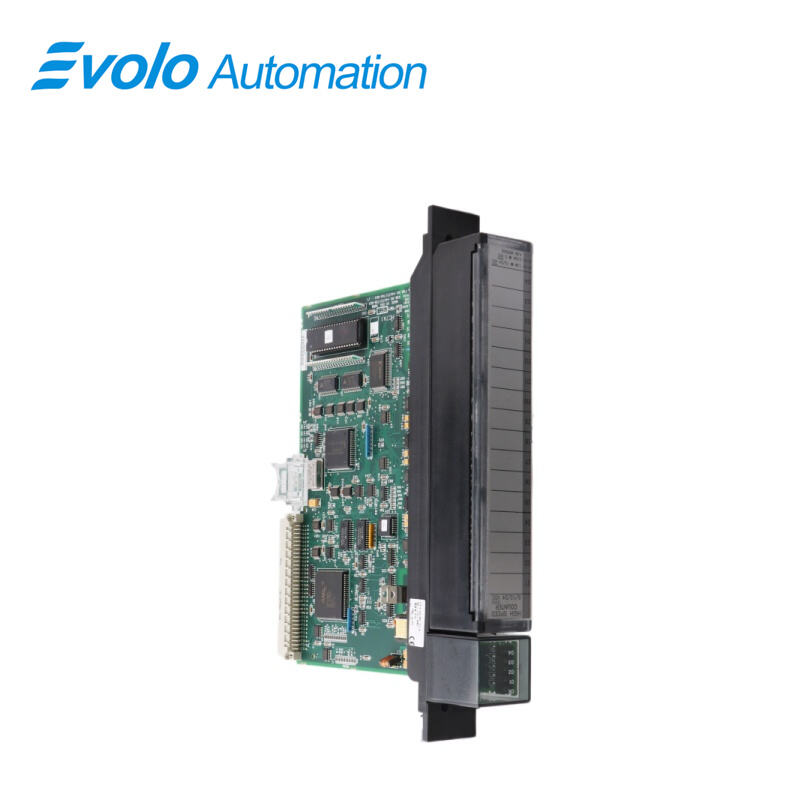

Modul IC697HSC700 je modul vysokorychlostního čítače (HSC), který dříve vyráběla společnost GE Fanuc Automation a nyní je součástí nabídky společnosti Automation. Tento modul se primárně používá k rozhraní pro vysokorychlostní spínací signály s frekvencí 200 kHz při provozu v režimu typu A, D a typu E v režimu Up/Down Quad a 800 kHz při provozu v režimu typu E v režimu Quad B. Jedná se o jednoslotový modul, který se montuje do volného slotu vstupně-výstupních zařízení (I/O) na základní desce CPU, rozšiřující nebo vzdálené základní desce. Modul disponuje dvanácti (12) jednostrannými nebo diferenčními logickými vstupy pracujícími při napětí 5 V DC nebo 10–30 V DC a čtyřmi (4) výstupy s kladnou logikou poskytujícími výstupní proud 20 mA při napětí 10–30 V DC. Modul IC697HSC700 se ideálně používá v aplikacích s turbínovými průtokoměry, kalibrací měřičů, měřením rychlosti, manipulací s materiálem, řízením pohybu a řízením polohy. Pro provoz tohoto modulu je nutné použít procesorovou jednotku řady Series 90-70 IC697CPU s firmwarovou verzí 5.0 nebo novější. Příslušný konfigurační a programovací software zahrnuje Logicmaster 90-70 ve verzi 5.0x nebo novější, nebo softwarové programovací balíčky pro operační systém Windows, jako jsou VersaPro Professional Edition a Proficy Machine Edition Logic Developer PLC Professional Edition.

Použití

Papírenské a tiskařské závody: Používá se pro sledování napětí papírových rolí, polohy řezu a synchronní rychlosti víceosých systémů.

Ocelářské a hutní závody: Přesné měření délky plechů a rychlosti válcových dopravníků na studených/teplých válcovacích stolicích.

Potravinářské a nápojové závody: Přesné počítání objemu plnění (tokové pulzy) pro vysokorychlostní linky pro plnění a lahvovací stroje.

Automatizační stroje a montážní závody: Zpětná vazba polohy pro CNC obráběcí stroje nebo vysokorychlostní servopozicionační systémy.

Textilní a kabelové závody: Řízení rychlosti a délky u vysoce přesných navíjecích a tkacích strojů.

Funkce

Modul vysokorychlostního čítače IC697 (HSC), katalogové číslo IC697HSC700, zpracovává přímo rychlé pulzní signály až do frekvence 200 kHz (800 kHz u typu E v režimu A Quad B). Modul je schopen detekovat vstupy, zpracovávat vstupní početní údaje a řídit své výstupy bez komunikace s CPU PLC.

Vlastnosti

Modul pro jeden slot

Pět volitelných typů čítačů

12 jednosměrných nebo diferenčních vstupů

Přístupní prahové hodnoty TTL, Non-TTL a Magnetic Pickup

Čtyři pozitivní logické výstupy (zdroj) s LED indikátory

Vnější oscilátor

Vestavěný výstup +5 VDC

Softwarová konfigurace

Vnitřní diagnostika modulu

Modul OK a LED s výstupním stavem

Odnímatelný pás pro koncovky pro pole připojení

Často kladené otázky

Otázka: Je IC697HSC700 dodáván s zárukou?
Odpověď: Ano, IC697HSC700 je zahrnut do 1 roční záruky.

Otázka: Jaké jsou vstupy a výstupy pro IC697HSC700?
A: K dispozici jsou dvanáct (12) jednorázových nebo diferenciálních logických vstupů pracujících při 5VDC nebo 1030 VDC a čtyři (4) pozitivní logické výstupy poskytující 20 mA při výstupních hodnotách 1030 VDC.

Otázka: Jaká je přijímaná frekvence signálu pro IC697HSC700?
Odpověď: IC697HSC700 přijímá frekvence signálu 200 kHz u typu A, D a typu E v režimu Up/Down Quad a 800 kHz u typu E v režimu Quad B.

Otázka: Jaké konkrétní aplikace podporuje IC697HSC700?
Konkrétní aplikace zahrnují turbínový průtokoměr, kalibraci měřidel, měření rychlosti, manipulaci s materiálem, řízení pohybu a řízení procesů.
