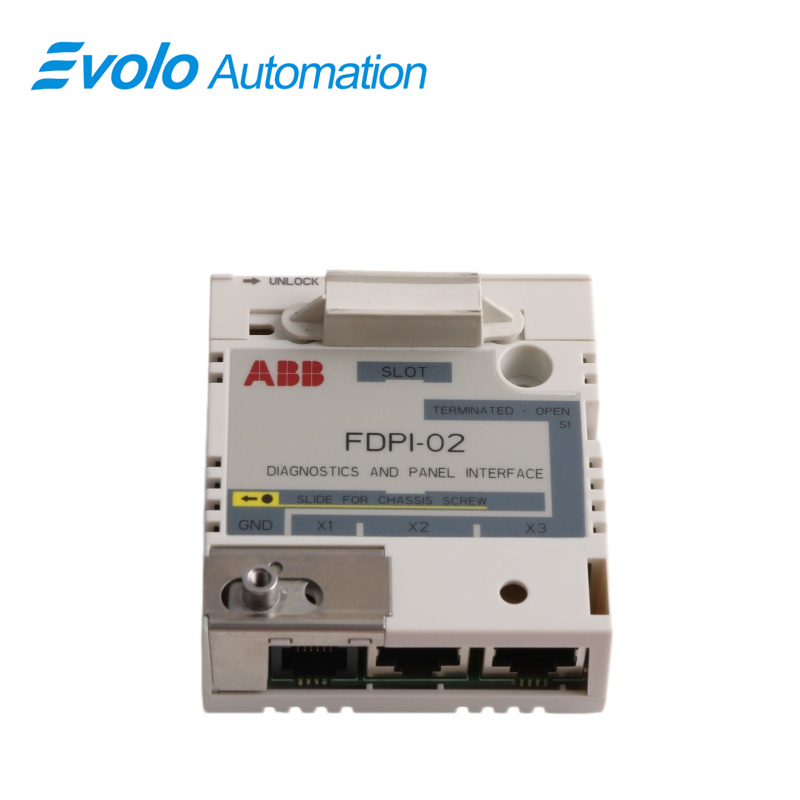

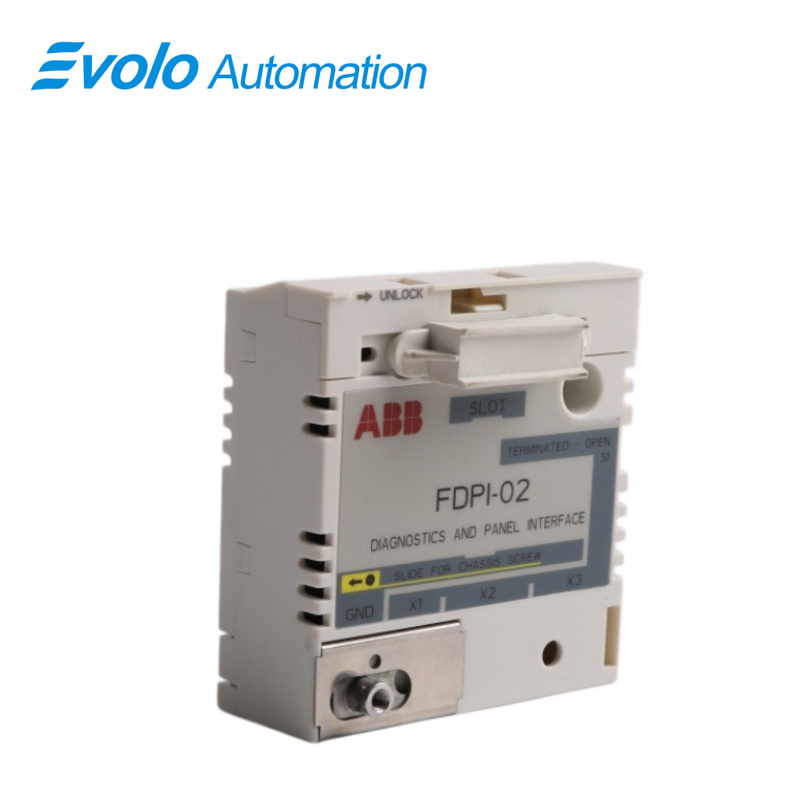

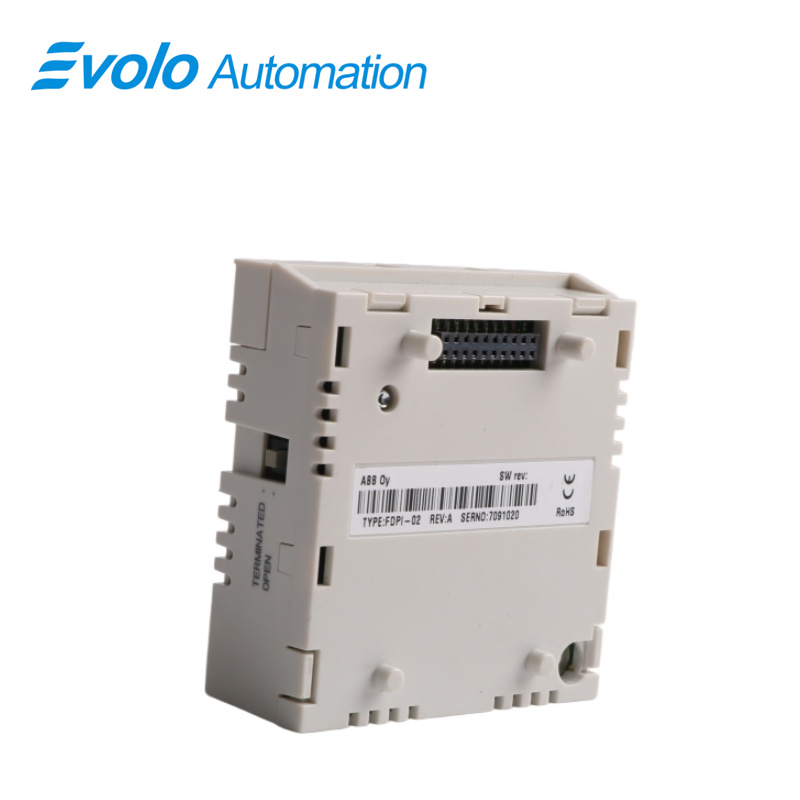

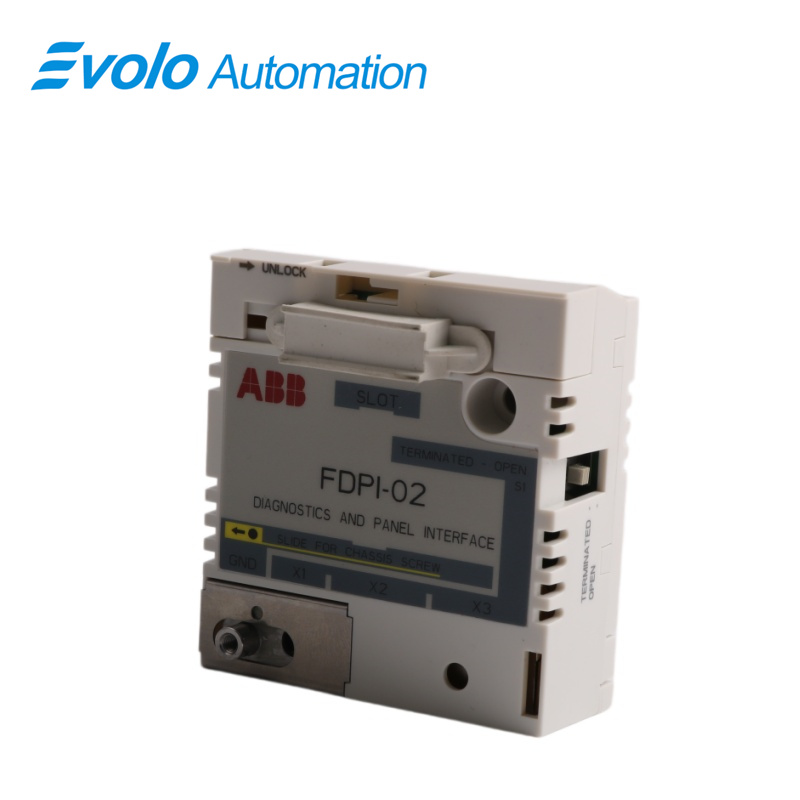

Μονάδα διαγνωστικής εξέτασης και διεπαφής πίνακα FDPI-02

Επισκόπηση

Τόπος Προέλευσης:	Σουηδία
Επωνυμία:	ΑΒΒ
Αριθμός Μοντέλου:	FDPI-02
Λεπτομέρειες Πακέτων:	Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο
Χρόνος παράδοσης:	5-7 Ημέρες
Όροι Πληρωμής:	T/T
Δυνατότητα Εφοδιασμού:	Σε απόθεμα

Προδιαγραφές

Περιγραφή

FDPI-02 η διεπαφή διαγνωστικών και πίνακα χρησιμοποιείται για την εκκλάδωση του διαύλου πίνακα RS-485 και την αλυσίδωση ενός πίνακα ελέγχου ή ενός εργαλείου PC σε πολλούς κινητήρες. Η μονάδα διεπαφής παρέχει σύνδεση διαπερατότητας μεταξύ μιας μονάδας ελέγχου και ενός προαιρετικού module τύπου F. Είναι συμβατή με τις μονάδες ελέγχου ZCU-…, BCU-… και UCU-…. Η μονάδα διεπαφής εγκαθίσταται σε μία προαιρετική υποδοχή της μονάδας ελέγχου. Ένα μικρό προαιρετικό module τύπου F μπορεί στη συνέχεια να εγκατασταθεί επάνω στη μονάδα διεπαφής. Η μονάδα διεπαφής διαθέτει έναν σύνδεσμο RJ-11 και δύο συνδέσμους RJ-45. Ο σύνδεσμος RJ-11 χρησιμοποιείται για τη σύνδεση της μονάδας ελέγχου. Οι σύνδεσμοι RJ-45 υποστηρίζουν δίαυλο αλυσίδωσης (daisy chain) για τη σύνδεση ενός υπολογιστή ή ενός πίνακα ελέγχου (δεν επιτρέπεται ταυτόχρονη επικοινωνία με πίνακα ελέγχου και υπολογιστή).

Εφαρμογές

Εργοστάσια βαφής αυτοκινήτων: Χρήση οπτικών ινών για έλεγχο κίνησης χωρίς παρεμβολές στο περίπλοκο ηλεκτρομαγνητικό περιβάλλον των γραμμών βαφής.

Εργοστάσια μεταλλουργίας μη σιδηρούχων μετάλλων: Παροχή απομακρυσμένης παρακολούθησης των μετατροπέων συχνότητας σε περιβάλλοντα ισχυρού ηλεκτρικού πεδίου, διασφαλίζοντας ότι τα σήματα ελέγχου δεν επηρεάζονται από παρεμβολές υψηλής συχνότητας.

Εργοστάσια επεξεργασίας χαρτιού: Σύγχρονος έλεγχος πολλαπλών συστημάτων κίνησης σε μεγάλα εργοστάσια χαρτιού, διασφαλίζοντας τη μετάδοση σημάτων σε πραγματικό χρόνο σε μεγάλες αποστάσεις.

Εργοστάσια μηχανημάτων λιμένων: Παροχή απομακρυσμένης διάγνωσης και αντιγραφής ασφαλείας παραμέτρων για μετατροπείς συχνότητας σε γερανούς προσβολής και γερανούς χώρου αποθήκευσης.

Εργοστάσια κατασκευής ημιαγωγών: Παροχή εξαιρετικά χαμηλού θορύβου συνδέσεων επικοινωνίας σε ακριβή συστήματα κίνησης ισχύος εντός περιβαλλόντων καθαρότητας (cleanroom).

Εγκατάσταση

Η εγκατάσταση του FDPI-02 στη μονάδα ελέγχου:

1. Σταματήστε την κίνηση και λάβετε τα μέτρα ηλεκτρικής ασφάλειας που προβλέπονται στις οδηγίες ασφαλείας της κίνησης πριν αρχίσετε την εργασία.

2. Στη FDPI-02 μονάδα διεπαφής, μετακινήστε την ολίσθηση για τη βίδα του πλαισίου προς τα δεξιά.

3. Τοποθετήστε τη μονάδα διεπαφής στην προκαθορισμένη υποδοχή επιλογής της μονάδας ελέγχου (συνήθως η υποδοχή επιλογής πλησιέστερα στον συνδέσμου του πίνακα λειτουργίας της μονάδας ελέγχου).

4. Στερεώστε τη μονάδα με δύο βίδες με ροπή σύσφιξης 0,8 N·m (7 lbf·in).

Εγκατάσταση ενός πρόσθετου μοντέλου F στην εγκατεστημένη FDPI-02 :

1. Σταματήστε την κίνηση και λάβετε τα μέτρα ηλεκτρικής ασφάλειας που προβλέπονται στις οδηγίες ασφαλείας της κίνησης πριν αρχίσετε την εργασία.

2. Στη μονάδα διεπαφής, αφαιρέστε τη σφράγιση από τη σκόνη (1α), μετακινήστε τη γλιστρητή για τη βίδα του πλαισίου προς τα αριστερά (1β) και ανοίξτε το κλείδωμα του συνδέσμου (1γ) ολισθαίνοντάς το προς τα δεξιά.

3. Τοποθετήστε το πρόσθετο μοντέλο στη μονάδα διεπαφής.

4. Κλείστε το κλείδωμα του συνδέσμου (3α) ολισθαίνοντάς το ξανά προς τα αριστερά και στερεώστε το πρόσθετο μοντέλο με τη βίδα του πλαισίου (3β).

Συχνές Ερωτήσεις

Ερώτημα: Τι είναι το FDPI-02 ?
Α: Πρόκειται για μια μονάδα διαγνωστικής και διεπαφής πίνακα.

Ε: Μπορεί να χρησιμοποιηθεί αντί αυτού ένα συνηθισμένο καλώδιο δικτύου; FDPI-02 ?
Α: Όχι. Χρησιμοποιεί το ιδιόκτητο οπτικό πρωτόκολλο DDCS, και ο φυσικός του επίπεδος είναι εντελώς διαφορετικός από το Ethernet.

Ε: Υποστηρίζει το FDPI-02 απαιτεί ανεξάρτητη εξωτερική πηγή τροφοδοσίας;
Α: Όχι. Λαμβάνει τροφοδοσία απευθείας από τη διεπαφή του πίνακα ελέγχου του μετατροπέα· είναι έτοιμη για χρήση (plug-and-play).

Ε: Γιατί ο υπολογιστής-υποδοχέας δεν ανιχνεύει τον αντιστροφέα μετά τη σύνδεση; FDPI-02 ?
Α: Ελέγξτε εάν οι ακροδέκτες TX (μετάδοση) και RX (λήψη) του οπτικού ινός καλωδίου είναι διασταυρωμένοι ή συνδεδεμένοι λανθασμένα. Αυτό είναι το πιο συνηθισμένο σφάλμα καλωδίωσης.

Ε: Υποστηρίζει το FDPI-02 υποστηρίζουν τους αντιστροφείς σειράς ACS880;
Α: Ναι. Η χρήση οπτικής ίνας για διασύνδεση και η απομακρυσμένη παρακολούθηση NETA-21 αποτελούν κοινή επιλογή για τους αντιστροφείς ACS880.
