Επισκόπηση
Τόπος Προέλευσης: |
Σουηδία |
Επωνυμία: |
ΑΒΒ |
Αριθμός Μοντέλου: |
3BSE019050R200 PFTL-301E-0.2KN |
Λεπτομέρειες Πακέτων: |
Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο |
Χρόνος παράδοσης: |
5-7 Ημέρες |
Όροι Πληρωμής: |
T/T |
Δυνατότητα Εφοδιασμού: |
Σε απόθεμα |
Προδιαγραφές
|
Παράμετρος |
Τιμή |
|
Αριθμός Μέρους |
3BSE019050R200 PFTL-301E-0.2KN |
|
Τύπος μονάδας |
ΦΟΡΤΙΚΟ ΚΕΛΙΟ |
|
Διαστάσεις |
27 × 27 × 5 εκ. |
|
Βάρος |
5,42 kg |
|
Καλώδιο |
καλώδιο 8 m (οριζόντιο) |
|
Πλάκες Προσαρμογής |
Συμπεριλαμβάνονται πλάκες προσαρμογής για άνω και κάτω πλευρά |
|
Ονομαστικό Φορτίο |
0,1 / 0,2 / 0,5 / 1,0 kN (22 / 45 / 112 / 225 λίβρες) |
|
Επεκτεταμένη Φόρτιση |
0,15 / 0,3 / 0,75 / 1,5 kN |
|
Επιτρεπόμενο φορτίο (εγκάρσια κατεύθυνση) |
0,3 / 0,6 / 1,5 / 3,0 kN |
|
Ικανότητα υπερφόρτωσης (κατεύθυνση μέτρησης) |
0,3 / 0,6 / 1,5 / 3,0 kN |
|
Ικανότητα υπερφόρτωσης (εγκάρσια κατεύθυνση) |
0,5 / 1,0 / 2,5 / 5,0 kN |
|
Εκτροπή |
0,05 / 0,05 / 0,07 / 0,13 mm |
|
Σταθερά ελατηρίου |
2,0 / 4,0 / 7,0 / 8,0 kN/mm |
|
Περιβαλλοντική αξιολόγηση |
IP67 |
|
Υλικό |
Ανοξείδωτο χάλυβα |
|
Σήμα εξόδου |
4–20 mA ή 0–10 V |
|
Τάση τροφοδοσίας |
12 V DC |
|
Θερμοκρασία λειτουργίας |
-20 °C έως +60 °C |
Περιγραφή

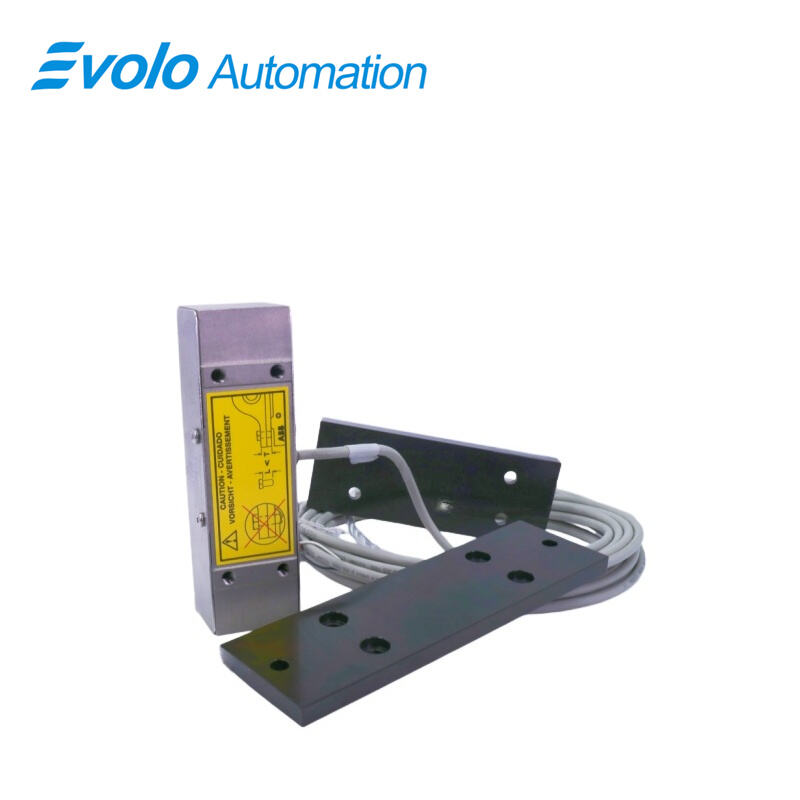

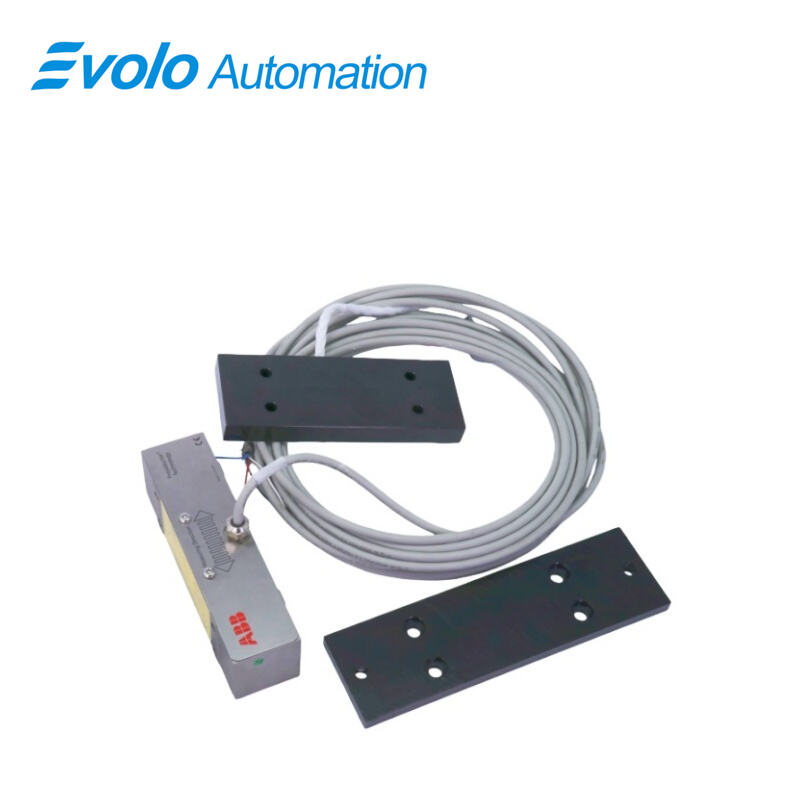

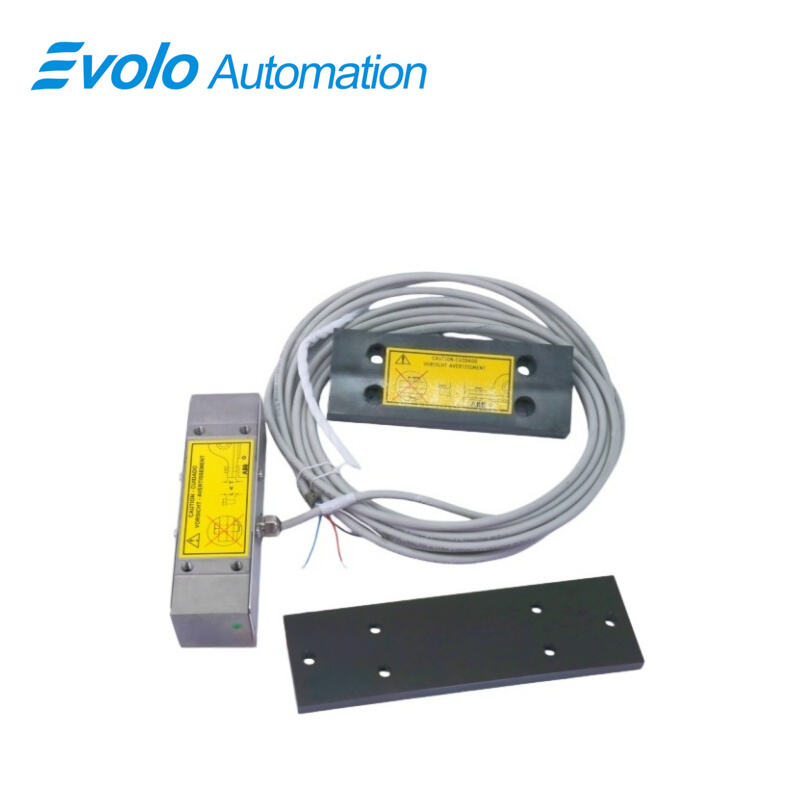

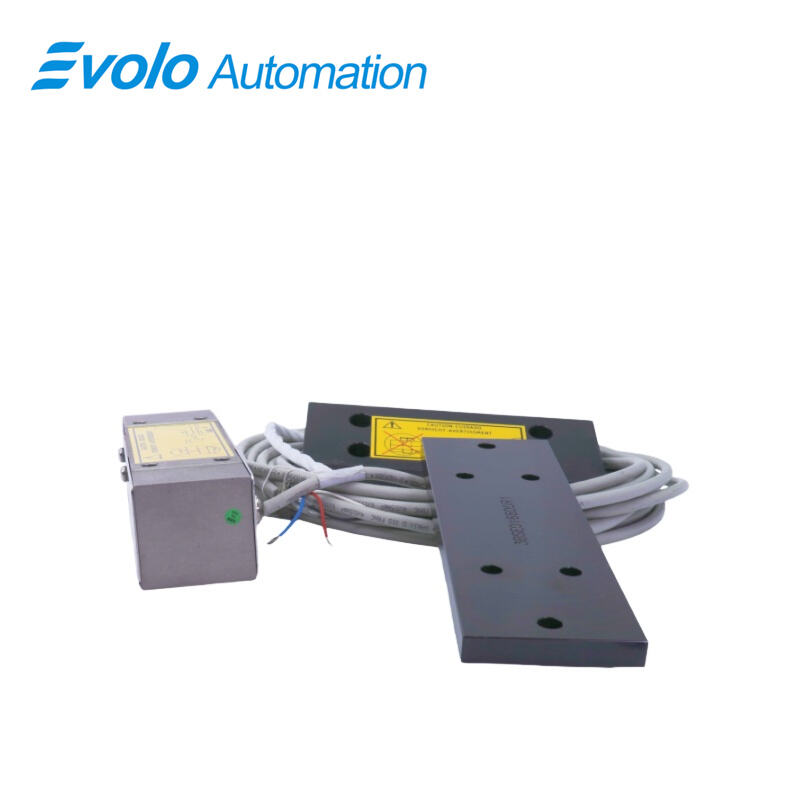

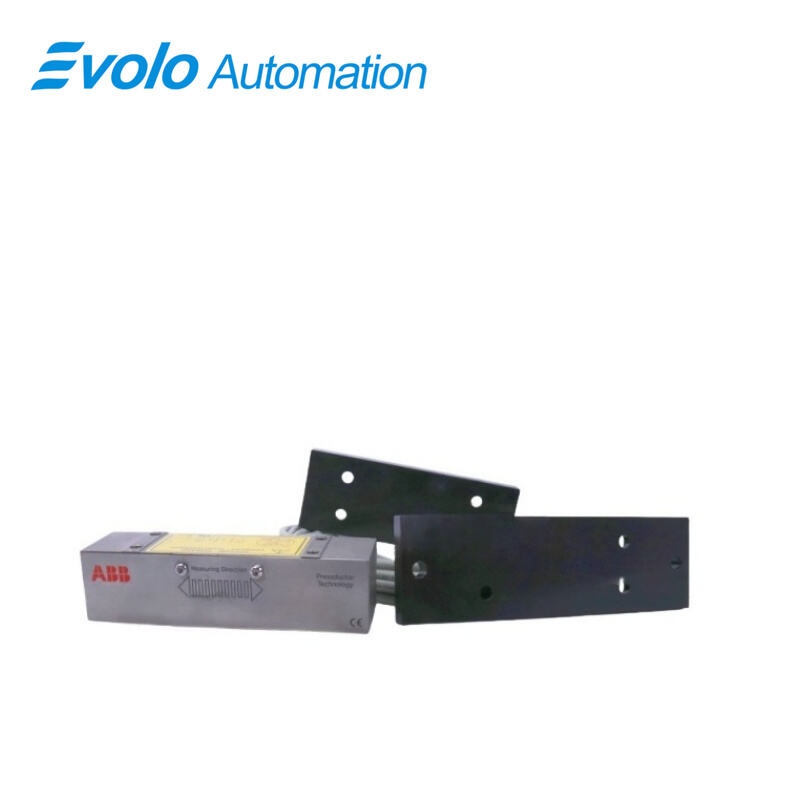

3BSE019050R200 PFTL-301E-0.2KN είναι ένα κελί μέτρησης δύναμης. Σε αντίθεση με τους ενδείκτες που μετρούν την κατακόρυφη συνιστώσα της δύναμης, αυτοί δεν μετρούν το βάρος του κυλίνδρου τάσης. Ως εκ τούτου, οι προδιαγραφές αυτών των ενδεικτών μπορούν να καθοριστούν αποκλειστικά με βάση το μέγεθος της τάσης και τη λειτουργικότητα που αντιστοιχεί στο ανώτερο όριο του εύρους μέτρησής τους (όπου ο ενδείκτης παρουσιάζει την καλύτερη απόδοση). Ως αποτέλεσμα, ο ενδείκτης παρέχει πάντα την καλύτερη απόδοση στη μέτρηση της τάσης, ακόμα και με βαρύ κύλινδρο και χαμηλή τάση.
Εφαρμογές
Εργοστάσια πλαστικών φιλμ: Χρησιμοποιούνται για ακριβή έλεγχο της τάσης κατά την ξύλινση και την ανάλυση υπερλεπτών πλαστικών φιλμ.
Εργοστάσια εκτύπωσης και βαφής υφασμάτων: Παρακολουθούν την τάση των υφασμάτων σε συνεχείς γραμμές επεξεργασίας για να αποτρέψουν την τράβηγμα και την παραμόρφωση.
Εργοστάσια επεξεργασίας χαρτιού: Παρακολουθούν την τάση στα στάδια μετα-επεξεργασίας ελαφρών προϊόντων από χαρτί, όπως χαρτομάντιλα και ειδικά χαρτιά.
Εργοστάσια συσκευασίας και εκτύπωσης: Διατηρούν σταθερή τάση στο φέρον φιλμ κατά την πολύχρωμη εκτύπωση.
Ανταγωνιστικό πλεονέκτημα
Υψηλής ποιότητας ενδεικτικό στοιχείο χωρίς παρέκκλιση και χωρίς ανάγκη επαναβαθμονόμησης
Μεγάλο εύρος μέτρησης
ΕΥΚΟΛΗ ΧΡΗΣΗ
Συχνές Ερωτήσεις
Ε: Ποια τάση είναι η 3BSE019050R200 PFTL-301E-0.2KN κατάλληλη για μέτρηση;
Α: Αυτό το μοντέλο έχει μέγιστο ονομαστικό φορτίο 0,2 kN και είναι ιδανικό για τη μέτρηση της τάσης εξαιρετικά ελαφρών, υψηλής ακρίβειας λεπτών υλικών.
Ε: Μπορεί το 3BSE019050R200 PFTL-301E-0.2KN μπορεί να επισκευαστεί το αισθητήριο εάν χαλάσει;
Α: Λόγω της εσωτερικής ενσωματωμένης μαγνητικής πηνίου, η φυσική ζημιά είναι συνήθως ανεπανόρθωτη· πρέπει να αντικατασταθεί ολόκληρη η μονάδα.
Ε: Υπάρχουν κάποιες απαιτήσεις για την κατεύθυνση εγκατάστασης του 3BSE019050R200 PFTL-301E-0.2KN ?
Α: Ναι. Πρέπει να εγκατασταθεί αυστηρά σύμφωνα με το βέλος κατεύθυνσης δύναμης που εμφανίζεται στον αισθητήρα, ώστε η κατεύθυνση της συνισταμένης δύναμης να είναι σύμφωνη με την κατεύθυνση του μετρητικού άξονα.
Ε: Γιατί το σύστημα εμφανίζει αρνητική τιμή τάσης από το 3BSE019050R200 PFTL-301E-0.2KN ?
Α: Αυτό οφείλεται συνήθως σε αντίστροφη πολικότητα σύνδεσης ή σε εγκατάσταση σε θέση αντίθετη προς το σημείο εφαρμογής της δύναμης. Μπορεί να διορθωθεί με ρύθμιση του λογισμικού ή με αντιμετάθεση του καλωδίου σήματος.
Ε: Απαιτείται ειδικός ενισχυτής για το 3BSE019050R200 PFTL-301E-0.2KN ?
Α: Ναι. Συνήθως απαιτείται ενισχυτής τάσης σειράς ABB PFEA για τη μετατροπή του ασθενούς επαγωγικού σήματος σε σήμα 4–20 mA ή σήμα δικτύου.
