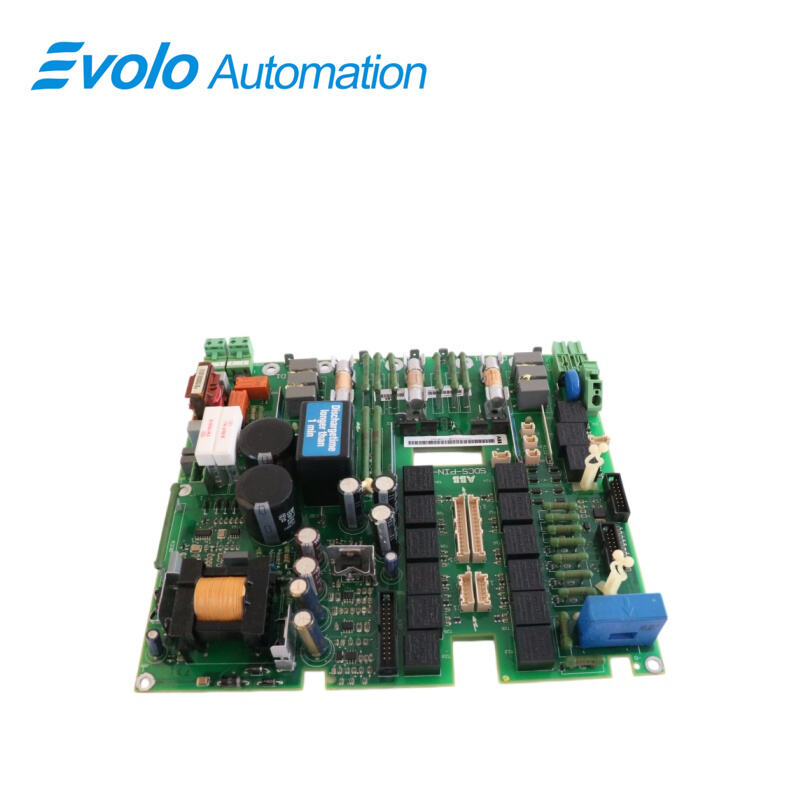

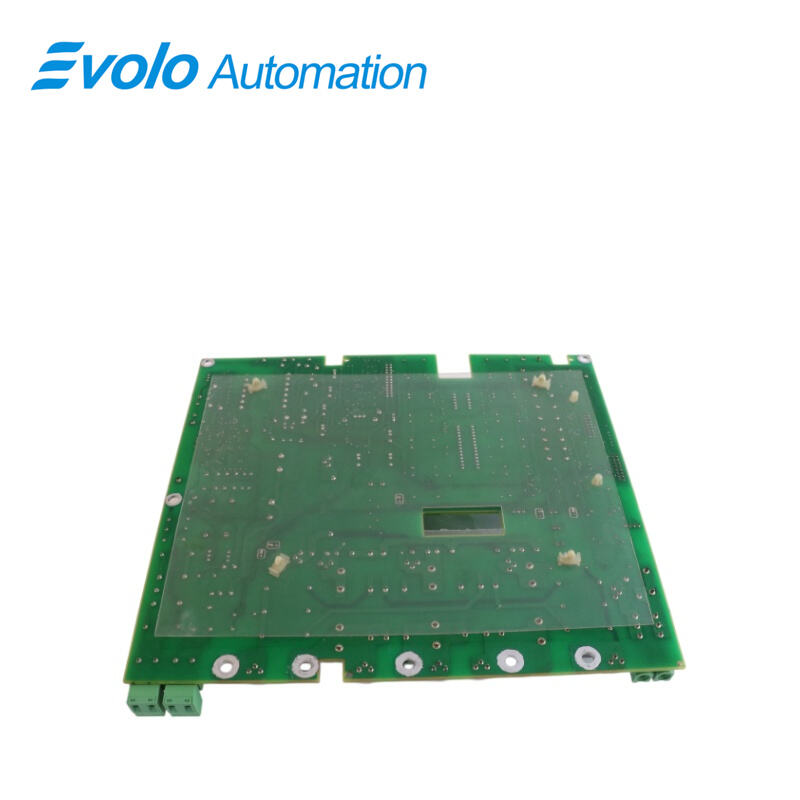

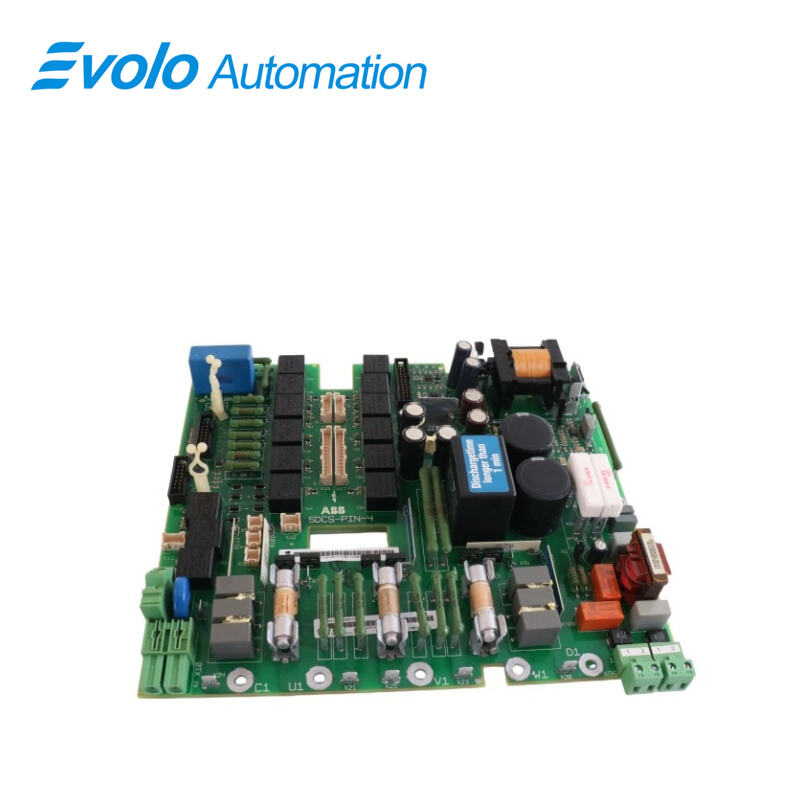

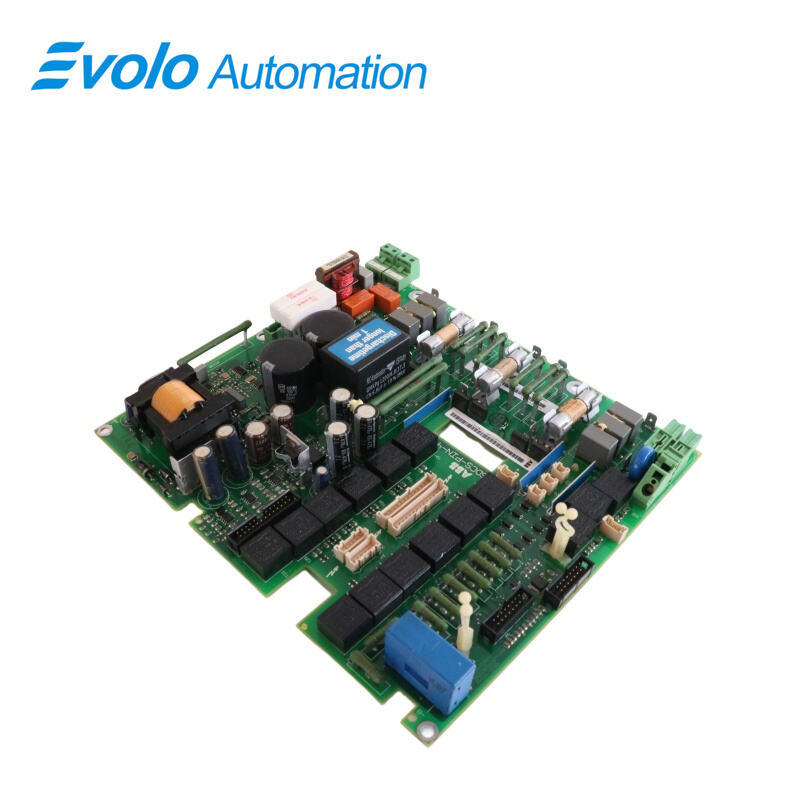

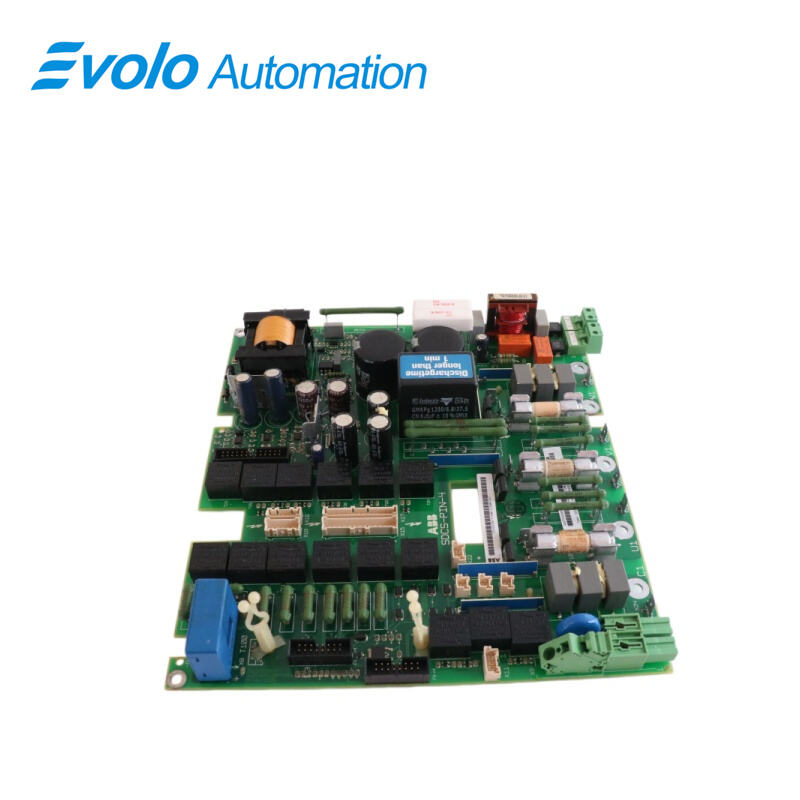

3BSE004939R2 SDCS-PIN-48 Πινακίδα Παλμικού Μετασχηματιστή, Κίνα – Κατασκευαστές, Προμηθευτές και Εργοστάσιο 3BSE004939R2 SDCS-PIN-48 Πινακίδα Παλμικού Μετασχηματιστή

Επισκόπηση

Τόπος Προέλευσης:	Σουηδία
Επωνυμία:	ΑΒΒ
Αριθμός Μοντέλου:	3BSE004939R2 SDCS-PIN-48
Λεπτομέρειες Πακέτων:	Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο
Χρόνος παράδοσης:	5-7 Ημέρες
Όροι Πληρωμής:	T/T
Δυνατότητα Εφοδιασμού:	Σε απόθεμα

Προδιαγραφές

Παράμετρος	Τιμή
Αριθμός Μέρους	3BSE004939R2 SDCS-PIN-48
Τύπος μονάδας	Πινακίδα Παλμικού Μετασχηματιστή
Συμβατότητα	Μόντουλ A5 / A7 / C4 (συμβατότητα με το ίδιο σχέδιο)
Πεδίο τάσης εισόδου	Συνεχές Ρεύμα 10–30 V
Εύρος τάσης εξόδου	5–30 V (ρυθμιζόμενο)
Ρεύμα Κορυφής Φόρτισης	500 ma
Εύρος Συχνότητας Παλμών	20 Hz – 2 kHz
Ακρίβεια PWM	±0.5%
Θερμοκρασία λειτουργίας	-20 °C έως +60 °C
Οθόνη αποθήκευσης	-40 °C έως +85 °C
Διαστάσεις	27 × 10 × 2,2 cm
Βάρος	0.32 KG

Περιγραφή

Η ABB 3BSE004939R2 SDCS-PIN-48 Η πλακέτα παλμικού μετασχηματιστή έχει σχεδιαστεί για επεξεργασία σημάτων υψηλής ταχύτητας στα συστήματα DCS800. Παρέχει ακριβή δημιουργία παλμών με ακρίβεια μόδουλασης ±0,5%, διασφαλίζοντας σταθερό έλεγχο σε απαιτητικά βιομηχανικά περιβάλλοντα. Με ευρύ εύρος εισερχόμενης τάσης και ρυθμιζόμενη έξοδο, η 3BSE004939R2 SDCS-PIN-48 υποστηρίζει ευέλικτη ενσωμάτωση σε διάφορες αρχιτεκτονικές ελέγχου. Η ανθεκτική της κατασκευή και η ευρεία ανοχή θερμοκρασίας την καθιστούν ιδανική για ακραίες συνθήκες λειτουργίας.

Εφαρμογές

Εργοστάσια κύλισης χάλυβα: Χρησιμοποιείται για ακριβή έλεγχο ταχύτητας και ροπής κινητήρων συνεχούς ρεύματος σε μεγάλα εργοστάσια κρύας/ζεστής κύλισης.

Ορυχεία: Κινεί μεγάλους ανελκυστήρες ορυχείων, διασφαλίζοντας την ομαλή μετακίνηση προσωπικού και υλικών.

Εργοστάσια περιστρεφόμενων κλιβάνων τσιμέντου: Ελέγχει το κύριο σύστημα κίνησης των περιστρεφόμενων κλιβάνων, διασφαλίζοντας λειτουργία σταθερής ταχύτητας σε συνθήκες υψηλής θερμοκρασίας.

Εργοστάσια επίστρωσης χαρτιού: Συντονίζει τον σύγχρονο έλεγχο των κινητήρων κίνησης σε διάφορα τμήματα της μηχανής χαρτιού για να αποτρέψει την διάρρηξη του χαρτιού.

Επεξεργασία προβλημάτων

Απώλεια ενεργοποίησης (F514/F515): Ελέγξτε αν η οπτική ίνα ή η καλωδιακή σύνδεση μεταξύ της πλακέτας PIN-48 και του SCR είναι χαλαρή.

Ανωμαλία ανίχνευσης τάσης: Ελέγξτε την είσοδο του ενσωματωμένου συγχρονικού μετασχηματιστή για να επιβεβαιώσετε αν λείπει κάποια φάση από την τριφασική παροχή.

Μηδενική παρέκκλιση ανάδρασης ρεύματος: Αυτό οφείλεται συχνά στη γήρανση του ενσωματωμένου ενισχυτή λειτουργίας. Συνιστάται η καθαριστική επεξεργασία της επιφάνειας της πλακέτας από λάδι ή η αντικατάστασή της.

Συχνές Ερωτήσεις

Ε: Θα προκαλέσει μια ελαττωματική 3BSE004939R2 SDCS-PIN-48 προκαλεί διακοπή;
Α: Ναι. Αυτή η πλακέτα διαχειρίζεται κρίσιμη λογική ενεργοποίησης και προστασίας. Μια βλάβη μπορεί να οδηγήσει σε ανώμαλη ανίχνευση ρεύματος, απώλεια φάσης ή ακόμη και άμεση απενεργοποίηση του συστήματος κίνησης.

Ε: Μήπως 3BSE004939R2 SDCS-PIN-48 υποστηρίζει το σύστημα DCS 800;
Α: Ναι. Αποτελεί ένα βασικό τυποποιημένο στοιχείο που χρησιμοποιείται σε αυτήν την πλατφόρμα κίνησης και είναι πλήρως ενσωματωμένη στην αρχιτεκτονική ελέγχου της.

Ε: Χρειάζεται να ρυθμίσω τον ποτενσιόμετρο μετά την αντικατάσταση; 3BSE004939R2 SDCS-PIN-48 ?
Α: Στις περισσότερες νεότερες εκδόσεις, οι ρυθμίσεις έχουν ψηφιοποιηθεί. Ωστόσο, θα πρέπει να επαληθευθούν οι ρυθμίσεις με τζάμπερ για να διασφαλιστεί η συνέπεια με την αρχική πλακέτα.

Ε: Γιατί η μετρούμενη τάση συνεχούς ρεύματος είναι ανακριβής στο 3BSE004939R2 SDCS-PIN-48 ?
Α: Πιθανές αιτίες περιλαμβάνουν διακύμανση στις τιμές των αντιστάσεων δειγματοληψίας ή κακή επαφή στους ακροδέκτες, με αποτέλεσμα την αύξηση της αντίστασης στο μονοπάτι μέτρησης.

Ε: Μπορώ να επισκευάσω 3BSE004939R2 SDCS-PIN-48 ενώ είναι ενεργοποιημένο;
Α: Όχι. Η συντήρηση υπό τάση απαγορεύεται αυστηρά, καθώς η πλακέτα είναι συνδεδεμένη άμεσα με κυκλώματα υψηλής τάσης και η ακατάλληλη χειριστική μπορεί να προκαλέσει τόξο και σοβαρούς κινδύνους για την ασφάλεια.
