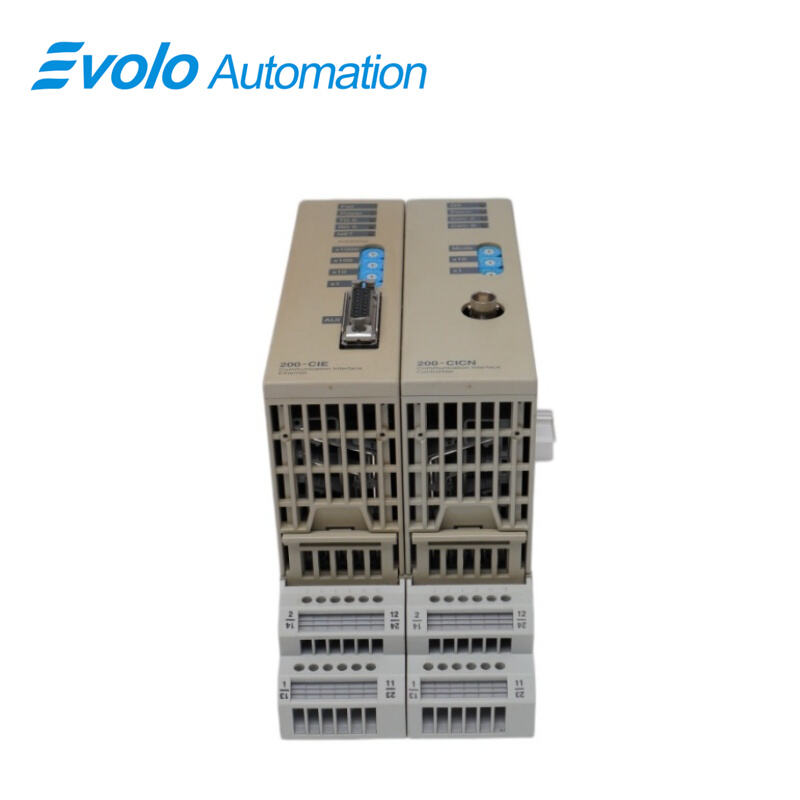

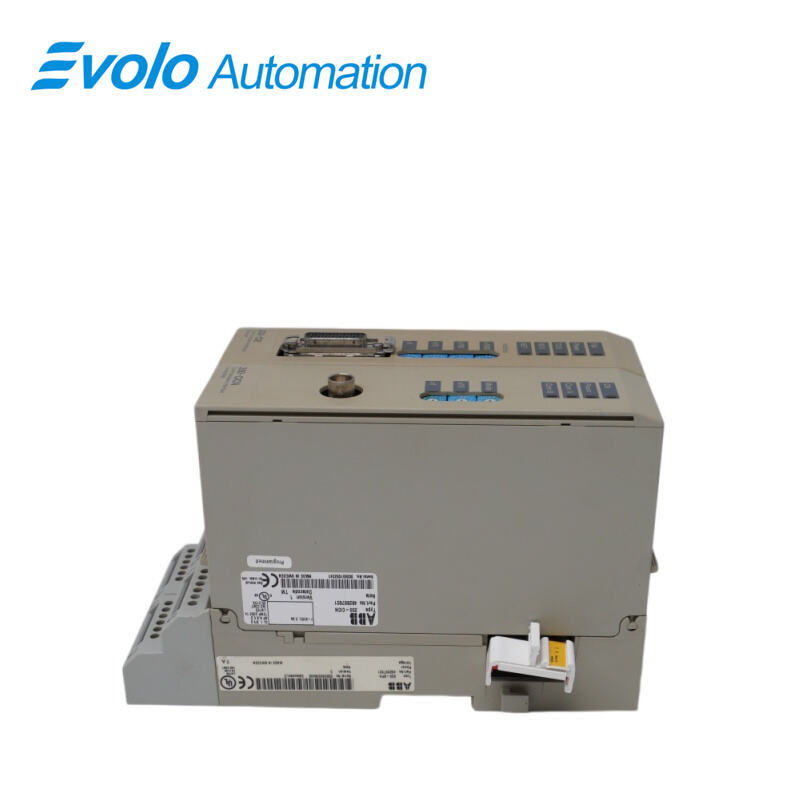

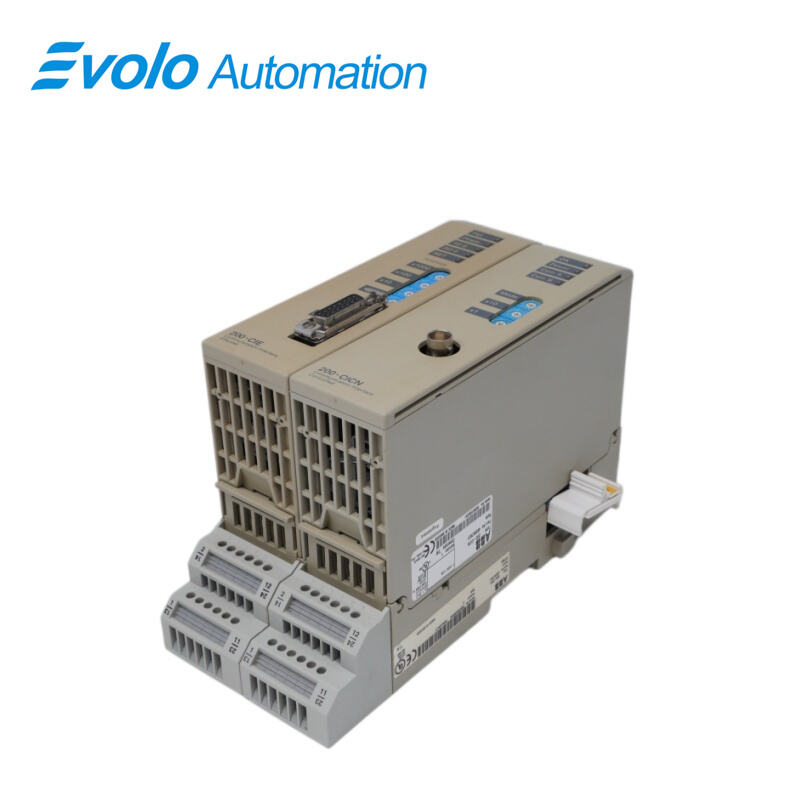

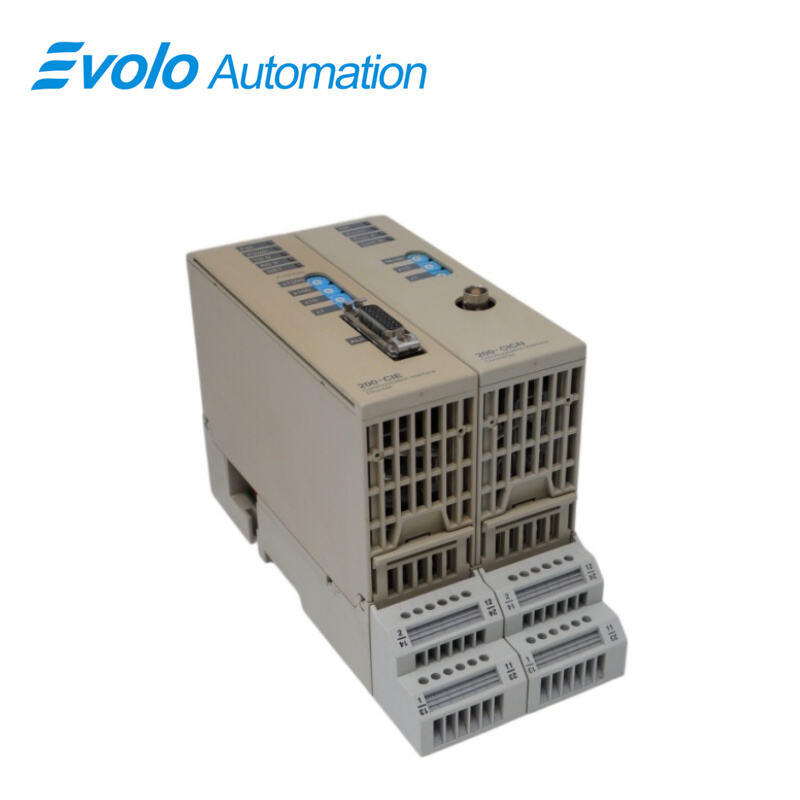

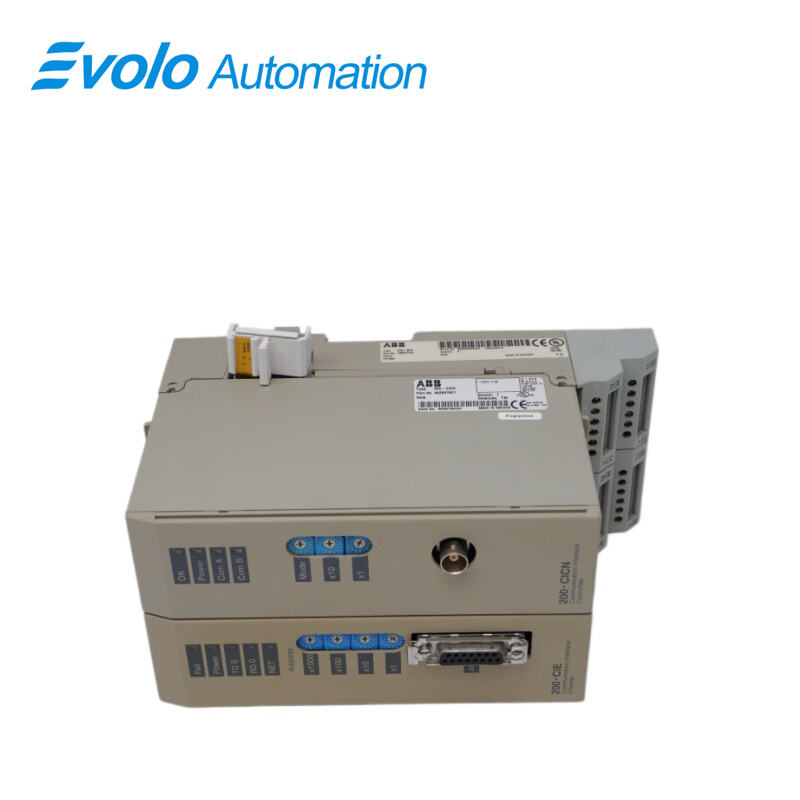

μονάδα Διεπαφής Επικοινωνίας 200-CICN 200-CIE, Κίνα — Κατασκευαστές, Προμηθευτές και Εργοστάσιο Μονάδων Διεπαφής Επικοινωνίας 200-CICN 200-CIE

Επισκόπηση

Τόπος Προέλευσης:	Σουηδία
Επωνυμία:	ΑΒΒ
Αριθμός Μοντέλου:	200-CICN 200-CIE
Λεπτομέρειες Πακέτων:	Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο
Χρόνος παράδοσης:	5-7 Ημέρες
Όροι Πληρωμής:	T/T
Δυνατότητα Εφοδιασμού:	Σε απόθεμα

Προδιαγραφές

Παράμετρος	Τιμή
Όνομα Προϊόντος	μονάδα Διεπαφής Επικοινωνίας 200-CICN 200-CIE (Σειρά 200)
Χορήγηση ενέργειας	24 V DC (19,2–30 V DC), συμπεριλαμβανομένης της τάσης ριπής 5% (σύμφωνα με το πρότυπο IEC 61131-2, +20% / -15%)
Θερμοκρασία λειτουργίας	από +5 °C έως +55 °C
Θερμοκρασία Μη Λειτουργίας	-25 °C έως +70 °C
Υγρασία	Μέγιστο 90% (χωρίς συμπύκνωση)
Βαθμός Προστασίας	IP20
Αριθμός καναλιών	1
Πρωτόκολλο επικοινωνίας	ControlNet
Μέθοδος πρόσβασης	CTDMA (Παράλληλη Πολυπλεξία Διαίρεσης Χρόνου)
Ποσοστό μετάδοσης	5 Mbit/s
Γαλβανική απομόνωση	Μονωτικός μετασχηματιστής σήματος
Ενδείξεις κατάστασης	Πράσινα/Κόκκινα LED για OK (κατάσταση μονάδας), επικοινωνία COM A/B και τροφοδοσία
Πηγή τροφοδοσίας	μονάδα τροφοδοσίας 200-PSMG / PSSG
Κατανάλωση Ρεύματος εντός της Συσκευής	Μέγιστο 0,5 A (από τη μονάδα 200-PSMG/PSSG)
Τύπος Συνδέσμου	BNC 75 Ω (εμπρόσθια πλάκα)
Κωδικός κλειδιού πίσω πλάκας	8
Βάρος (καθαρό)	0.25 KG
Βάρος (ακαθάριστος)	0,33 kg
Διαστάσεις	Ύψος 163 x Πλάτος 45 x Βάθος 91 mm (χωρίς συνδέσμους και ασφαλιστικές γλωσσίδες)

Περιγραφή

Ο 200-CICN 200-CIE είναι διεπαφή προς το δίκτυο ControlNet. Χρησιμοποιείται για την απομακρυσμένη σύνδεση του συστήματος εισόδου/εξόδου. Κάθε 200-CICN 200-CIE λειτουργεί ως σαρωτής εισόδου/εξόδου (I/O) για τους απομακρυσμένους προσαρμογείς I/O 200-ACN. Για τη σύνδεση με το απομακρυσμένο σύστημα I/O χρησιμοποιείται καλώδιο συναξονικό ή οπτικής ίνας. 200-CICN 200-CIE συνδέεται με το καλωδιακό σύστημα ControlNet μέσω ενός κλάδου (tap) και ενός καλωδίου σύνδεσης (drop cable) μήκους ενός μέτρου. Η μονάδα συνδέεται, με γαλβανική απομόνωση, στο ControlNet μέσω του εμπρόσθιου συνδετήρα BNC.

Εφαρμογές

Εργοστάσια συναρμολόγησης αυτοκινήτων: Η υψηλής ταχύτητας ανταλλαγή δεδομένων μεταξύ πολλαπλών σταθμών I/O, διασκορπισμένων κατά μήκος μακρών γραμμών παραγωγής, επιτυγχάνεται μέσω του ControlNet.

Εγκαταστάσεις επεξεργασίας νερού/εγκαταστάσεις επεξεργασίας λυμάτων: Οι κατανεμημένοι ελεγκτές συνδέονται με ένα κεντρικό δίκτυο παρακολούθησης με τη χρήση ενός ενσωματωμένου module Ethernet.

Εργοστάσια τσιμέντου/χαρτοποιίες: Εξασφαλίζεται σταθερή επικοινωνία μεγάλης απόστασης λόγω της συμμόρφωσής τους προς την οδηγία ΗΜC σε απαιτητικά βιομηχανικά περιβάλλοντα.

ΣΥΝΙΣΤΕΣ ΚΑΤΑΝΟΜΗΣ

Τακτικός καθαρισμός: Η βιομηχανική σκόνη μπορεί να επηρεάσει τις φυσικές συνδέσεις του AUI ή του BNC. Συνιστάται η χρήση ενός ακριβούς καθαριστικού ηλεκτρονικών εξαρτημάτων για την απομάκρυνση της σκόνης κατά τη διάρκεια της συντήρησης κατά την περίοδο αδράνειας.

Αντικατάσταση συνηθισμένης μπαταρίας: Για το μοντέλο 200-CIE, η ενσωματωμένη μπαταρία αναφοράς πρέπει να ελέγχεται και να αντικαθίσταται περιοδικά σύμφωνα με το πρόγραμμα συντήρησης.

Ανταγωνιστικά Πλεονεκτήματα

Μοντουλαρός σχεδιασμός: Διασφαλίζει την αφαίρεση ή την εισαγωγή μονάδων ενώ το σύστημα είναι ενεργοποιημένο, μειώνοντας σημαντικά το χρόνο διακοπής για συντήρηση.

Ασφάλεια: Διαθέτει μηχανικά κλειδιά κωδικού για να αποτρέψει ζημιές που οφείλονται σε λανθασμένη εισαγωγή διαφορετικών τύπων μονάδων κατά την αντικατάσταση.

Συμβατότητα: Η σειρά S200 είναι πλήρως συμβατή με την ενδοσύστημη λειτουργία (bus) των νεότερων μονάδων S200C και μπορεί να συνδυαστεί ελεύθερα στην ίδια DIN rail.

Συχνές Ερωτήσεις

Ε: Ποια καλώδια απαιτούνται για την απομακρυσμένη σύνδεση I/O του 200-CICN 200-CIE ?
Απάντηση: Για το 200-CICN 200-CIE , για την απομακρυσμένη σύνδεση I/O χρησιμοποιείται το τυπικό κοαξικό καλώδιο ControlNet ή οπτικό ίνα, συνήθως μέσω ενός κόμβου (tap) και ενός καλωδίου πτώσης μήκους 1 μέτρου.

Ε: Μπορεί ένα συνηθισμένο δίκτυο καλώδιο να συνδεθεί απευθείας στη διεπαφή AUI του 200-CICN 200-CIE ?
Α: Όχι. Για την 200-CICN 200-CIE η διεπαφή AUI είναι θύρα 15 ακροδεκτών και δεν μπορεί να δέχεται απευθείας καλώδιο RJ45. Απαιτείται εξωτερικός μετατροπέας Ethernet (MAU) για τη μετατροπή του σήματος σε RJ45 ή BNC.

Ε: Υποστηρίζουν τα 200-CICN 200-CIE μόντουλ ενεργό αντικατάσταση (hot-swapping);
Α: Ναι, το 200-CICN 200-CIE τα μόντουλ υποστηρίζουν ενεργό αντικατάσταση (hot-swapping) σε ορισμένες διαμορφώσεις, επιτρέποντας την εισαγωγή ή αφαίρεση ενώ το σύστημα είναι ενεργοποιημένο, προκειμένου να βελτιωθεί η ευελιξία στη συντήρηση.

Ε: Τι σημαίνει εάν η κόκκινη λυχνία στο 200-CICN 200-CIE είναι αναμμένη;
Απάντηση: Για το 200-CICN 200-CIE μια κόκκινη ενδεικτική λυχνία συνήθως υποδηλώνει σφάλμα αρχικοποίησης ή πιθανή βλάβη υλικού. Συνιστάται να ελέγξετε πρώτα την παροχή συνεχούς ρεύματος 24 V DC και να επαληθεύσετε τις ρυθμίσεις διεύθυνσης του περιστρεφόμενου DIP διακόπτη.

Ε: Σε ποιο στάδιο του κύκλου ζωής βρίσκεται αυτή τη στιγμή το 200-CICN 200-CIE προϊόντα;
Α: Ο 200-CICN 200-CIE ανήκει στη σειρά SattCon 200, η οποία θεωρείται κλασική γραμμή προϊόντων με πλήρη κύκλο ζωής. Η ABB προσφέρει εναλλακτικές λύσεις μετάβασης, όπως το σύστημα εισόδου/εξόδου S800 I/O, για να υποστηρίξει τη σταδιακή εκσυγχρονισμό και αναβάθμιση των συστημάτων.
