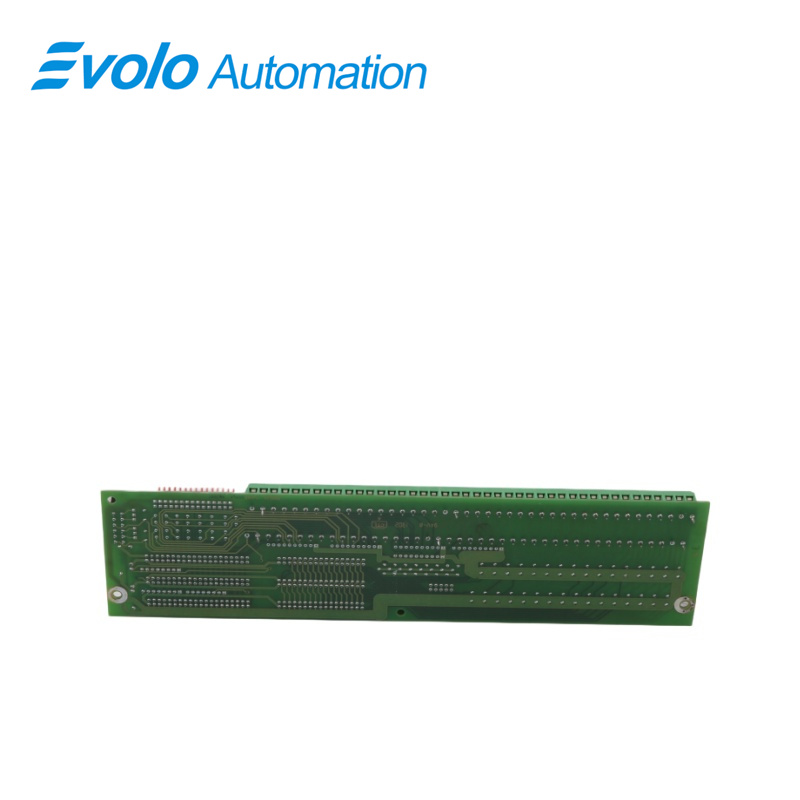

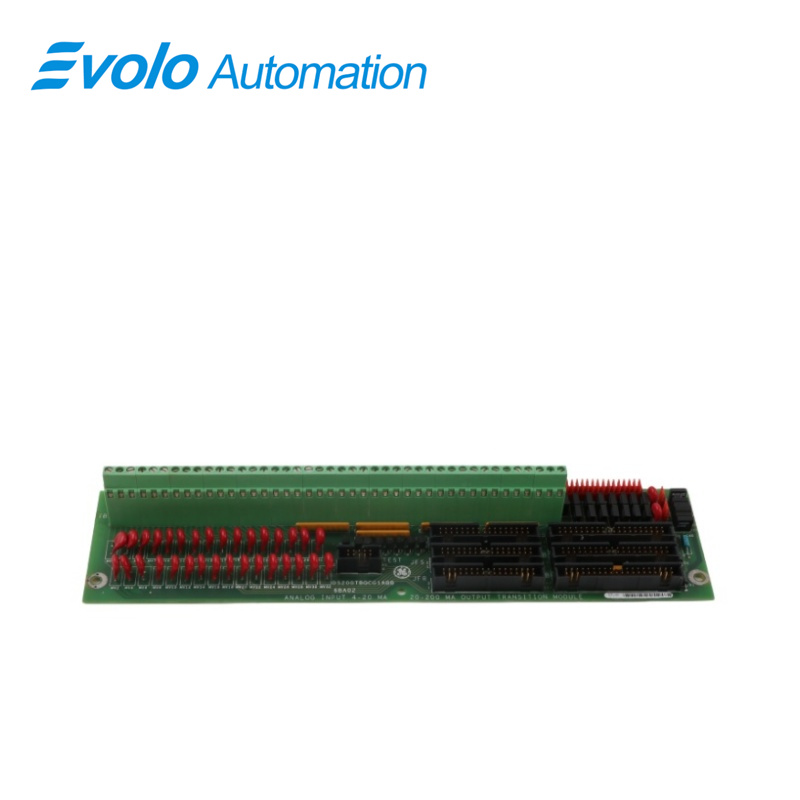

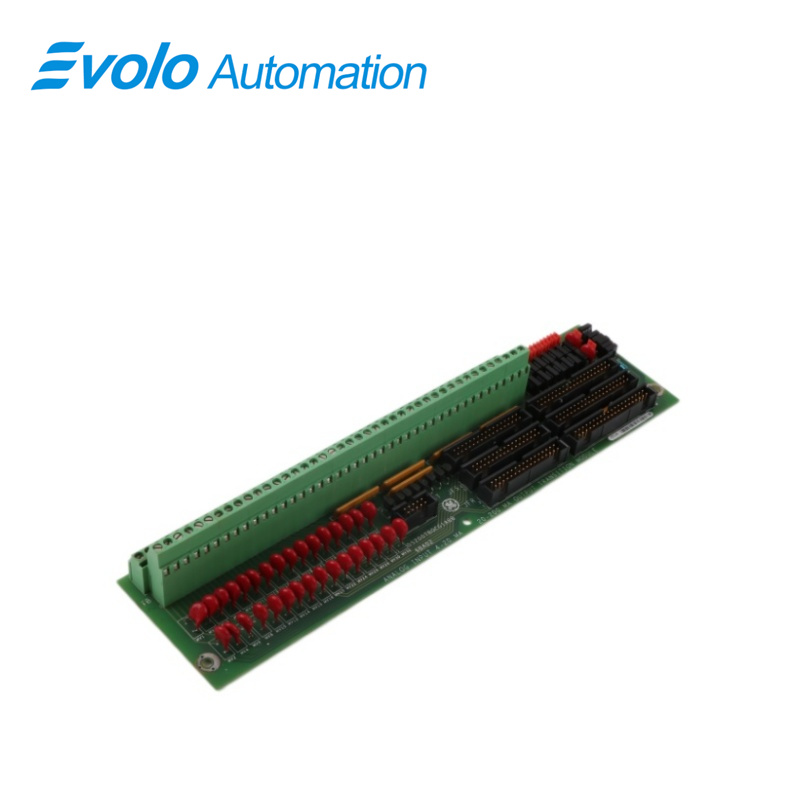

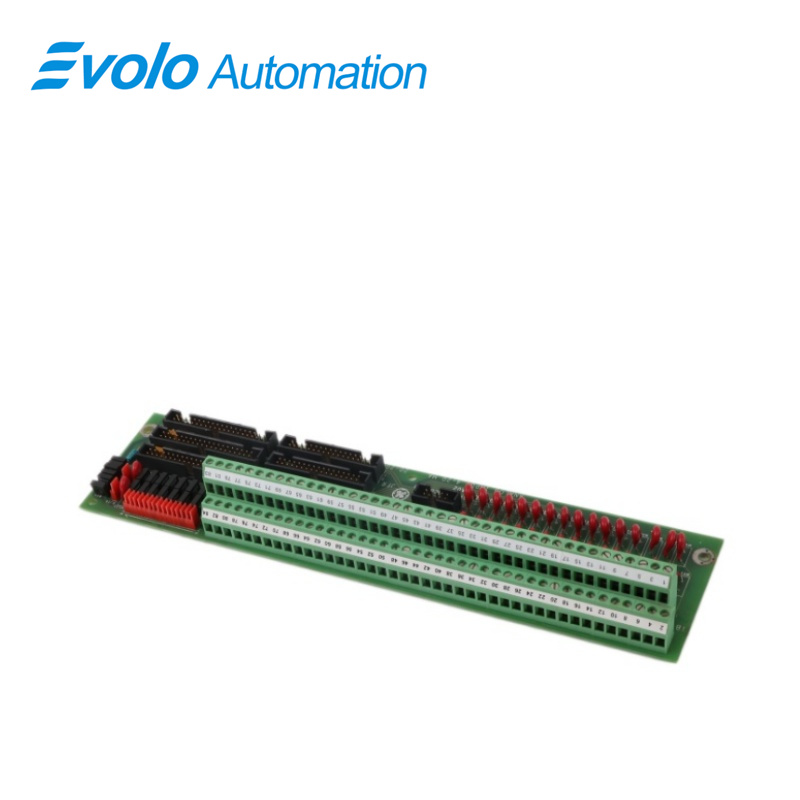

DS200TBQCG1ABB Analog-Eingangs-Milliamper-Terminierungsmodul

Überblick

Herkunftsort:	USA
Markenname:	GE
Modellnummer:	DS200TBQCG1ABB
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferkapazität:	Auf Lager

Spezifikationen

Beschreibung

DS200TBQCG1ABB ist ein Analog-Eingangs-Milliampere-I/O-Abschlussmodul, das von General Electric als Teil der Mark-V-Serie für GE-Speedtronic-Gasturbo-Regelsysteme hergestellt und entwickelt wurde. Das Analog-Eingangs-Abschlussmodul (TBQC) befindet sich an Position neun innerhalb der Kerne. TBQC verbindet die 4–20-mA-Eingänge sowie die LVDT/R-Positions-Eingänge mit der TCOA-Karte im jeweiligen Kern. Die 20–200-mA-Ausgänge werden von den entsprechenden TCOA-Karten der Kerne ausgelesen. Die Ausgänge können mittels Hardware-Jumpern auf der TBQC-Anschlussplatine entweder als maximaler Strom von 20 mA oder als maximaler Strom von 200 mA konfiguriert werden. Es dient zur Schnittstelle zwischen analogen Signalen – typischerweise in Form eines Stromsignals (meist 4–20 mA) – und einem Steuerungssystem wie einer SPS (Speicherprogrammierbaren Steuerung). Diese Module werden zur Überwachung analoger Sensoren eingesetzt, beispielsweise Temperatur-, Druck- oder Durchflusssensoren, die ihre Messwerte als Stromsignal ausgeben.

Anwendungen

Gas- und Dampfturbinenkraftwerke: Einsatz in GE-Mark-V-Systemen zur Beendigung analoger Signale von Turbinen.

Überwachung und Regelung kritischer Turbinenparameter wie Abgastemperatur, Druck, Durchflussrate und Stellungs-Rückmeldung des Steuerventils (LVDT/R).

Öl- und Gasindustrie (O&G): Einsatz in Flüssigerdgas-(LNG-)Anlagen, Pumpstationen für Rohölförderung sowie Kompressorstationen.

Verwaltung komplexer 4–20-mA-Sensornetzwerke, um Sicherheit und Kontinuität der Öl- und Gasverarbeitung sicherzustellen.

Große Fertigungsanlagen und Schwerindustrie: Verantwortlich für redundante Regelung von Stromversorgungssystemen in Industrieanlagen mit eigenen Kraftwerken oder schweren Antriebssystemen, beispielsweise Papierfabriken und Stahlwerke.

Eigenschaften

1. Signalumwandlung: Das Modul wandelt das analoge Stromsignal (typischerweise 4–20 mA) in ein digitales Format um, sodass es von Leitsystemen wie SPS oder DCS verarbeitet und interpretiert werden kann.

2. Signalabschluss: Er stellt die erforderlichen elektrischen Verbindungen und den Signalabschluss für die Verkabelung bereit, um sicherzustellen, dass das analoge Signal korrekt empfangen, übertragen und in das System integriert wird

3. Isolierung: Diese Module weisen häufig eine galvanische Trennung auf, die das Steuerungssystem vor elektrischem Rauschen, Spannungsspitzen oder Massefehlern im Sensorsignal schützt und so eine genaue Datenübertragung gewährleistet

4. Mehrfach-Eingänge: Diese Module können mehrere analoge Eingänge gleichzeitig verarbeiten und ermöglichen es dem System, Daten von mehreren Sensoren simultan zu überwachen und zu verarbeiten, wodurch die Flexibilität und Effizienz bei der Überwachung verschiedener Prozessgrößen erhöht wird

5. Signalaufbereitung: Einige Module bieten Funktionen zur Signalaufbereitung wie Filterung, Skalierung oder Kalibrierung, die die Genauigkeit und Zuverlässigkeit des Signals verbessern, indem sie es an spezifische Anwendungen oder betriebliche Anforderungen anpassen

Häufig gestellte Fragen

1. Was ist ein DS200TBQCG1ABB Analogeingang-Milliamper-I/O-Abschlussmodul?

Ein analoges Eingangs-Milliampere-I/O-Abbruchmodul ist ein Gerät, das analoge Stromsignale (üblicherweise im Bereich von 4–20 mA) in digitale Signale umwandelt, die von Steuerungssystemen wie SPS oder DCS verarbeitet werden können. Es stellt zudem die Abbruchstelle für die Verkabelung bereit und gewährleistet eine ordnungsgemäße Signalübertragung.

2. Warum ist die Signalumwandlung bei diesem DS200TBQCG1ABB erforderlich?

Die Signalumwandlung ist unerlässlich, da Steuerungssysteme üblicherweise digitale Signale verarbeiten, während viele industrielle Sensoren analoge Signale ausgeben. Das Modul wandelt diese analogen Stromsignale in ein digitales Format um, sodass sie vom Steuerungssystem problemlos interpretiert werden können.

3. Was bedeutet die Signalabbruchstelle des DS200TBQCG1ABB in diesem Zusammenhang?

Unter Signalabbruchstelle versteht man die ordnungsgemäße Anschlussstellung der analogen Signalleitung am Modul. Sie stellt sicher, dass das Signal korrekt empfangen, ohne Verlust übertragen und dem Steuerungssystem ordnungsgemäß weitergeleitet wird.
