Überblick

Herkunftsort:	USA
Markenname:	Bently Nevada
Modellnummer:	3500/64M
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferkapazität:	Auf Lager

Schnelle Details

Signaleingang	Akzeptiert 1 bis 4 Signale von Druckwandlern
Eingangsimpedanz – 3-Leiter	10 kΩ
Eingangsimpedanz – 2-Leiter	1,5 MΩ bis 3,5 MΩ typisch
Empfindlichkeit gegenüber dynamischem Druck	100 mV/psi (1,45 mV/mBar)
Frontplatte OK-LED	Zeigt an, dass der Monitor ordnungsgemäß funktioniert
Frontplatte TX/RX-LED	Zeigt die Kommunikation mit anderen 3500-Rack-Modulen an
Frontplatte Bypass-LED	Zeigt den aktiven Bypass-Modus an
Frontplatten-Ausgangsstecker	Ein Koaxialanschluss pro Kanal, kurzschlussgeschützt
Kaskadenmodus	Pufferausgänge des Wandlers nicht kaskadiert
Ausgangsimpedanz	550 Ω
Wandlerversorgung – 3-Draht	-24 V Gleichspannung
Wandlerversorgung – 2-Draht	3,3-mA-Stromquelle bei nominell 22 V Gleichspannung
Warnzeitverzögerung	1 bis 60 Sekunden in 1-Sekunden-Schritten
Abmessungen:	2,6 × 25,8 × 24 cm
Gewicht:	0,8 kg

Beschreibung

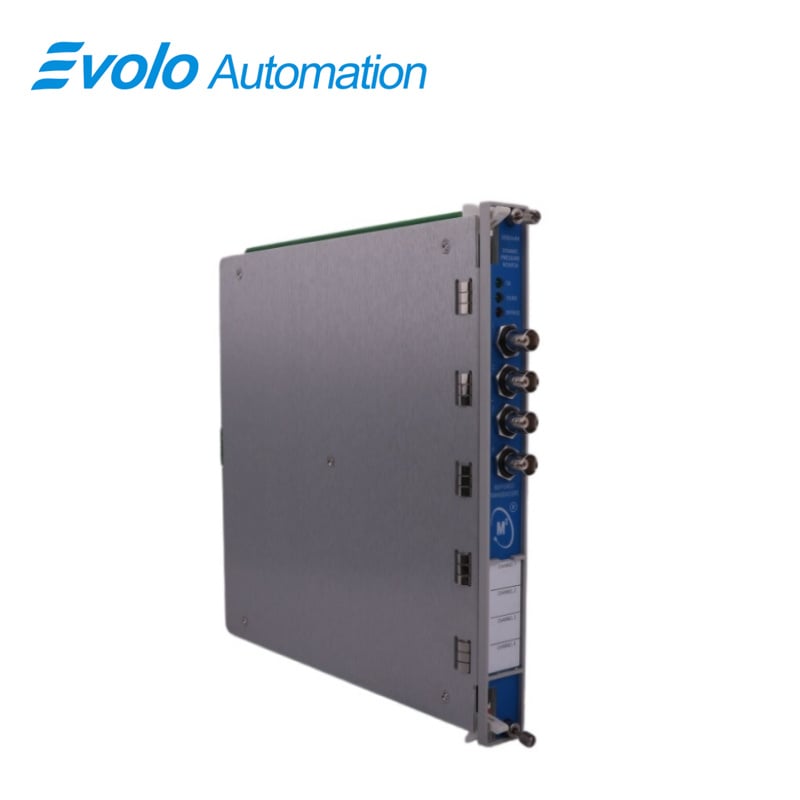

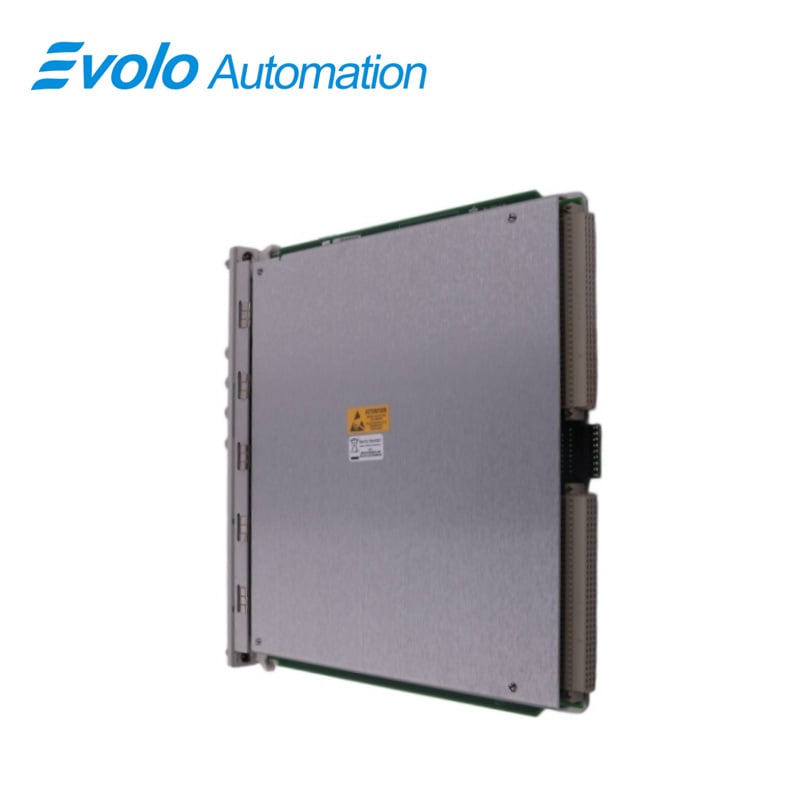

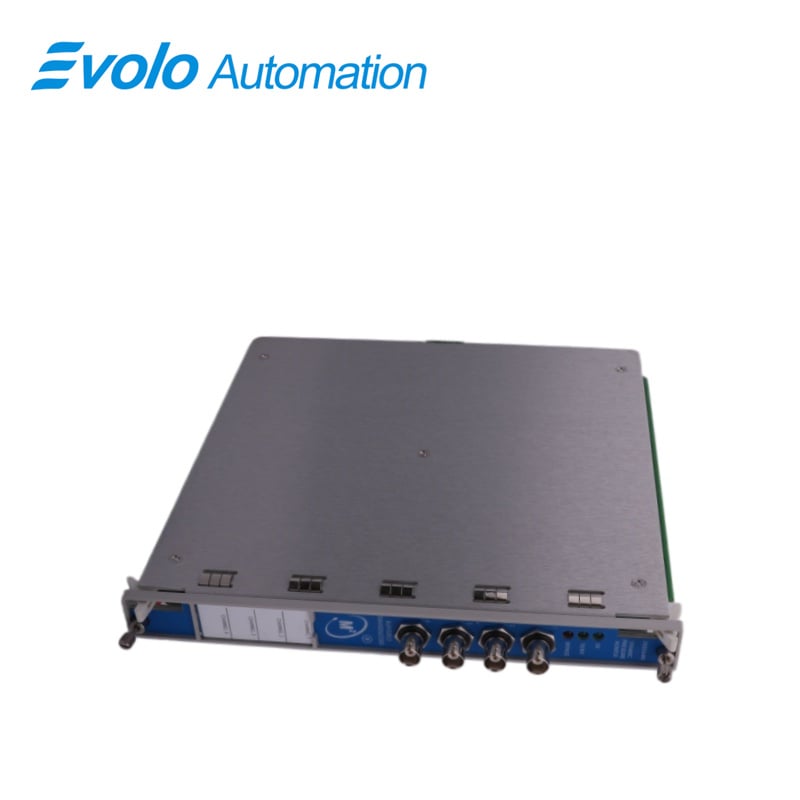

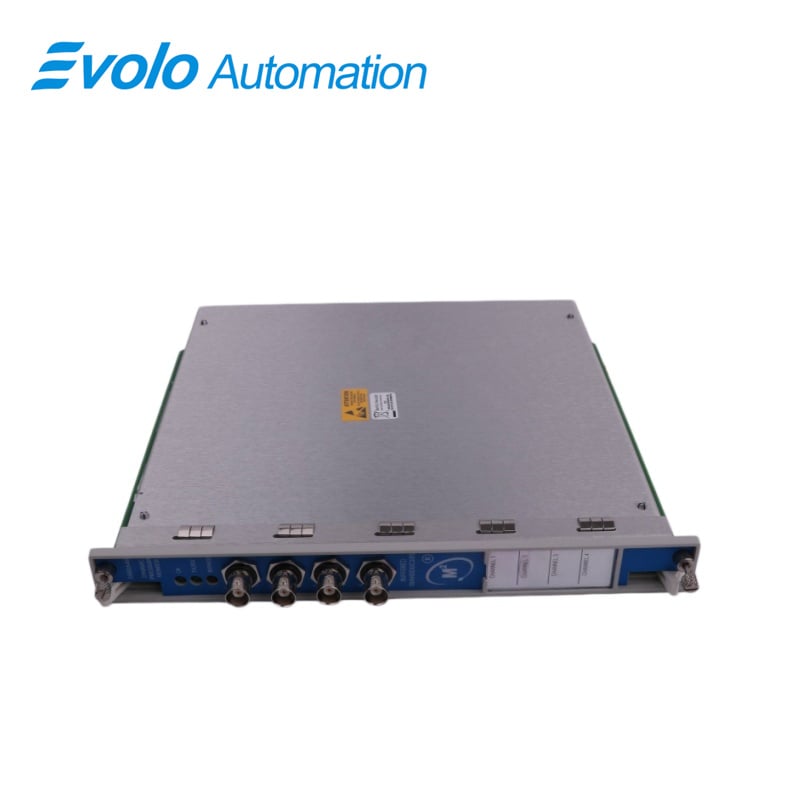

Die 3500/64M ist ein einsteckbares, vierkanaliges Gerät zur dynamischen Drucküberwachung für industrielle Automatisierungssysteme. Jeder Kanal akzeptiert Eingangssignale von Hochtemperatur-Druckwandlern und liefert bandgefilterte dynamische Druckmessungen, die über die 3500-Rack-Konfigurationssoftware konfiguriert werden können. Der 3500/64M ermöglicht die Anpassung der Eckfrequenzen des Bandpasses sowie optionaler Sperrfilter und erzeugt für jeden Kanal +4 bis +20 mA Aufzeichnungs-Ausgangssignale, die durch Kurzschlüsse nicht beeinflusst werden.

Die 3500/64M unterstützt 2-Draht-Wandler mit einem Strom von 3,3 mA bei 22 VDC und 3-Draht-Wandler mit einer Versorgungsspannung von −24 VDC. Der Eingangswiderstand beträgt 10 kΩ (3-Draht) oder 1,5–3,5 MΩ (2-Draht). Die dynamische Druckempfindlichkeit beträgt 100 mV/psi (1,45 mV/mbar), die Auflösung 0,3662 µA pro Bit und der Fehler bei Raumtemperatur ±0,25 %, im Temperaturbereich von ±0,66 % bis +0,70 %. Die Zeitverzögerungen für Alarm- und Gefahrenmeldungen sind konfigurierbar von 0,1 bis 60 Sekunden und unterstützen somit schnelle Alarm-Systeme.

Die 3500/64M steuert Alarme zur Maschinenschutzeinrichtung und liefert wesentliche Betriebsdaten für die Wartung. Sein Ausgangswiderstand von 550 Ω und seine Spannungs-Kompatibilität von 0–12 VDC gewährleisten die Integration in Steuerungssysteme. Mit Aktualisierungsraten von ca. 100 ms ermöglicht das Gerät 3500/64M präzise, echtzeitfähige Überwachung der dynamischen Drücke an Maschinen über vier Kanäle.

Anwendungen

Echtzeit-Maschinenschutz
Die 3500/64M überwacht den dynamischen Druck an Turbinen, Kompressoren und Pumpen. Durch den Vergleich der Messwerte mit programmierbaren Alarm- und Gefahren-Sollwerten (Verzögerungen von 0,1–60 s) ermöglicht das Gerät 3500/64M steuert Alarme, um Schäden an der Ausrüstung zu verhindern.

Prozesssteuerung und -optimierung
Mithilfe des +4 bis +20 mA-Aufzeichnungsausgangs pro Kanal ermöglicht das Gerät 3500/64M die dynamischen Druckdaten in Steuerungssysteme einzuspeisen. Die Analyse der Kanaldaten ermöglicht es den Bedienern, Durchfluss- oder Druckparameter anzupassen, wodurch die Betriebseffizienz verbessert wird.

Wartungsplanung
Die 3500/64M zeichnet hochauflösende Signale (0,3662 µA pro Bit) von allen vier Kanälen auf und ermöglicht so Trendanalysen sowie die frühzeitige Erkennung abnormaler Druckereignisse, was die vorausschauende Wartung unterstützt und ungeplante Ausfallzeiten reduziert.

Spezifikationen

Gefahr-Zeitverzögerung	0,1 Sekunde oder 1 bis 60 Sekunden in 0,1-Sekunden-Schritten
Dynamischer Druck – Direktfilter, Niedrigmodus	5 Hz bis 4 kHz (erweitert auf ca. 5.285 kHz ohne Tiefpassfilter)
Dynamischer Druck – Direktfilter, Hochmodus	10 Hz bis 14,75 kHz (fester Tiefpass)
Aufzeichnungs-Ausgang	4–20 mA proportional zur vollen Messskala des Monitors; individueller Ausgang pro Kanal; unempfindlich gegenüber Kurzschluss
Spannungskompatibilität (Stromausgang)	0 bis +12 VDC über der Last
Belastungswiderstand	0 bis 600 Ω
Auflösung	0,3662 µA pro Bit; ±0,25 % Fehler bei Raumtemperatur; -0,66 % bis +0,70 % über den Temperaturbereich
Aktualisierungsrate	Etwa 100 ms oder weniger

Wettbewerbsvorteile

Hochauflösender Mehrkanalausgang
Die 3500/64M bietet individuelle +4 bis +20 mA-Aufzeichnungsausgänge pro Kanal. In Kombination mit einer Auflösung von 0,3662 µA pro Bit und einer Empfindlichkeit von 100 mV/psi ermöglicht das Gerät 3500/64M eine präzise, quantitative Überwachung über vier Kanäle gleichzeitig.

Flexible Eingabestützung
Unterstützt 2-Draht-(1,5–3,5 MΩ)- und 3-Draht-(10 kΩ)-Wandler, sodass das Gerät 3500/64M gemischte Wandlerkonfigurationen zulässt. Galvanisch getrennte Eingänge reduzieren Störungen und halten den Messfehler innerhalb eines Temperaturbereichs auf -0,66 % bis +0,70 %.

Konfigurierbare Alarme für die Maschinensicherheit
Die 3500/64M ermöglicht Alarm- und Gefahrenzeitverzögerungen von 0,1–60 s. Die quantitative Analyse dieser Verzögerungen stellt sicher, dass Alarme angemessen bei schnellen oder schleichenden Druckereignissen ausgelöst werden und so kritische Anlagen schützen.

Schnelle Aktualisierungsrate für die Echtzeitüberwachung
Bietet nahezu sofortige Druckdaten, was es Betreibern ermöglicht, transiente Spitzen zu erkennen und Steuermaßnahmen in Echtzeit zu optimieren. 3500/64M bietet nahezu sofortige Druckdaten, was es Betreibern ermöglicht, transiente Spitzen zu erkennen und Steuermaßnahmen in Echtzeit zu optimieren.

Präzise Spannungskompatibilität für die Systemintegration
Die 3500/64M unterstützt eine Spannungskompatibilität von 0–12 VDC über eine Last von 0–600 Ω und gewährleistet so eine zuverlässige Integration in Automatisierungssysteme bei gleichzeitig genauer Signalübertragung unter wechselnden elektrischen Lastbedingungen.
