3500/42M Proximitor-Seismikmonitor, China 3500/42M Proximitor-Seismikmonitor-Hersteller, Lieferanten, Fabrik

Überblick

Herkunftsort:	USA
Markenname:	Bently Nevada
Modellnummer:	3500/42M
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferkapazität:	Auf Lager

Schnelle Details

Konfiguration	Prox/Accel-Velomitor
Versorgungsspannung	23,9 V
Versorgungsstrom	45,5 mA
Stromverbrauch	1,09 W
Betriebstemperatur intern/extern, Anschlussklemmen für I/O-Modul	−30 °C bis +65 °C (−22 °F bis +150 °F)
Betriebstemperatur intern, Sicherheitsbarriere für I/O-Modul	0 °C bis +65 °C (32 °F bis +150 °F)
Lagertemperatur	-40°C bis +85°C (-40°F bis +185°F)
Feuchtigkeit	95% nicht kondensierbar
Einschubplatzbedarf im Rack	1 vollhöhen Hinterseiteinschubplatz
Radiale Schwingungs-Direktfilter	-3 dB bei 4 Hz bis 4000 Hz oder 1 Hz bis 600 Hz mit einer Genauigkeit von ±1 %, vom Benutzer programmierbar
Abmessungen:	2,5 × 25,6 × 24 cm
Gewicht:	0.86KG

Beschreibung

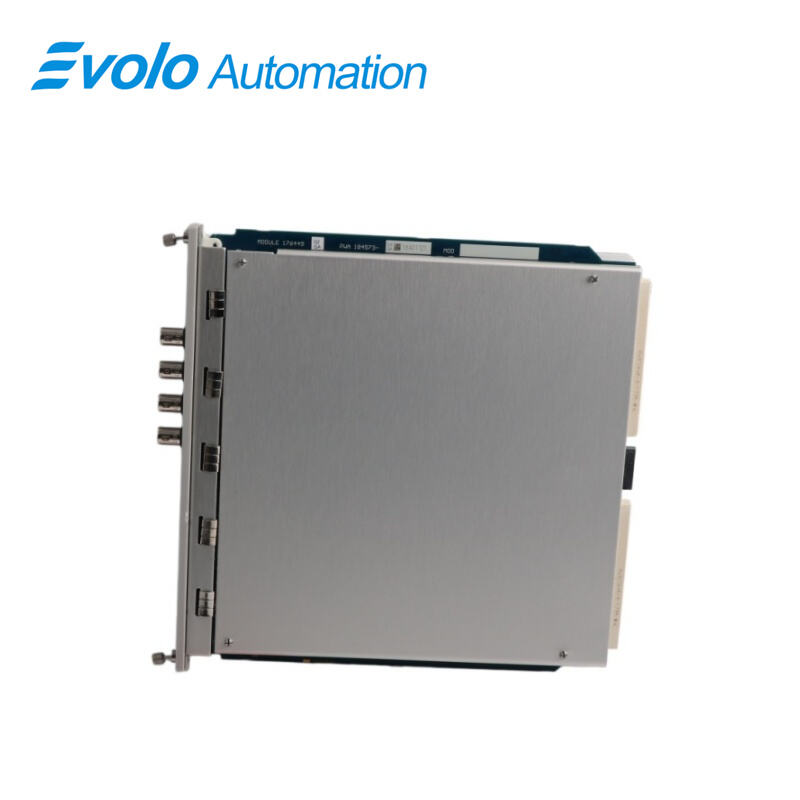

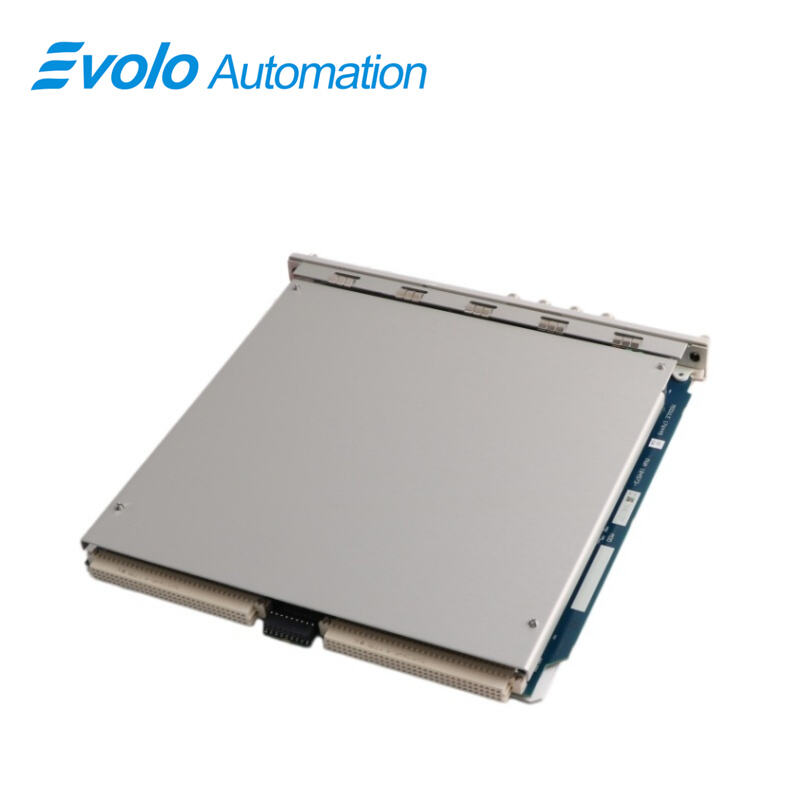

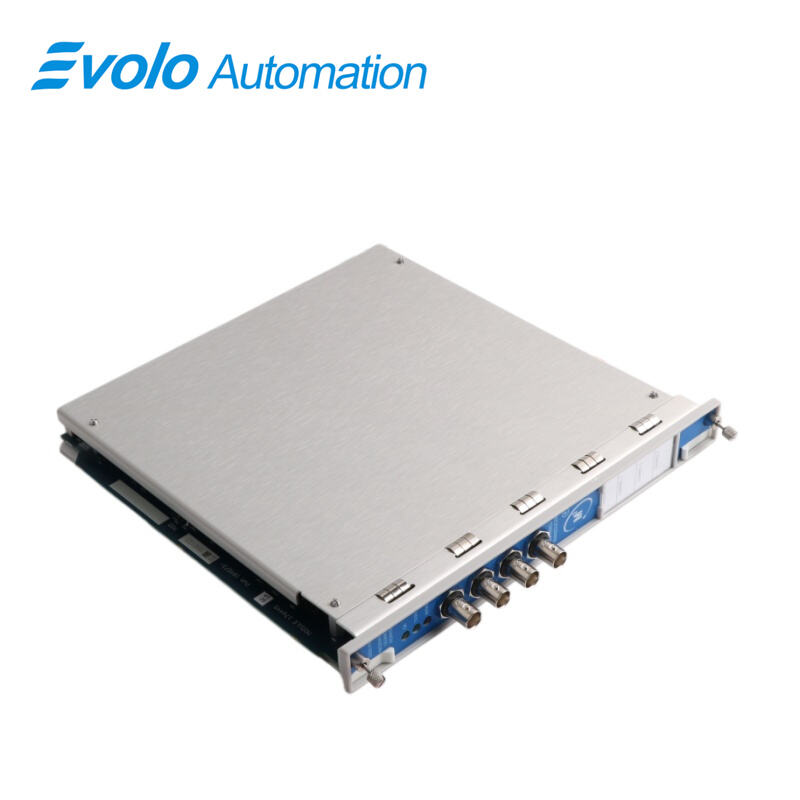

Die 3500/42M Proximitor-Seismikmonitor ist ein Vierkanal-Monitor, der Signale von Näherungs- und Seismik-Sensoren empfängt, diese aufbereitet und präzise Messwerte für Schwingungen, Axialkraft, Beschleunigung und Position liefert. Jeder Kanal des 3500/42M Proximitor-Seismikmonitor kann über die 3500-Rack-Konfigurationssoftware programmiert werden, um Radialschwingungen (direkt: 4 Hz–4000 Hz oder 1 Hz–600 Hz, Genauigkeit ±1 %), Smax (0,125–15,8 × Drehzahl), Axialkraftposition (typisch ±0,33 % des Messbereichs, maximal ±1 %), differentielle Ausdehnung (typisch ±0,33 % des Messbereichs, maximal ±1 %), Geschwindigkeit, Exzentrizität, Wellenabsolutwert, REBAM sowie kreisförmige Akzeptanzbereiche zu überwachen. Mit einem geringen Stromverbrauch von 1,09 W bei einer Versorgungsspannung von 23,9 V und einem Strom von 45,5 mA ist der 3500/42M Proximitor-Seismikmonitor liefert präzise Daten zur Auslösung von Alarmen und nimmt dabei nur einen vollständigen hinteren Steckplatz in Höhe ein, was eine effiziente automatisierte Überwachung in industriellen Maschinen ermöglicht.

Anwendungen

Anwendung – Überwachung der radialen Schwingung in Turbinen

Die 3500/42M Proximitor-Seismikmonitor misst die radiale Schwingung im Frequenzbereich von 4 Hz bis 4000 Hz (±1 % Genauigkeit) sowie die Lückenschwingung ab 0,09 Hz und ermöglicht es Betreibern, Rotorunwucht, Fehlausrichtung oder Lagerabnutzung in Turbinen zu erkennen. Mit allen vier Kanälen des 3500/42M Proximitor-Seismikmonitor können kontinuierlich maximale Schwingungsamplituden bis zu 15,8× der Drehzahl verfolgt werden, wodurch eine vorausschauende Wartung vor dem Auftreten eines Geräteausfalls ermöglicht wird.

Anwendung – Messung der Axialposition (Stoßposition) in Verdichtern

Mit einer typischen Genauigkeit von ±0,33 % (maximal ±1 %) für Axial- und differentielle Ausdehnungsmessung erfasst das 3500/42M Proximitor-Seismikmonitor die axiale Wellenbewegung, um Reibung gegen stationäre Komponenten zu verhindern. Betreiber können für jeden Kanal des 3500/42M Proximitor-Seismikmonitor warn- und Gefahren-Sollwerte programmieren, um bei Hochlast- oder Anfahrbedingungen automatisierte Warnungen auszulösen.

Anwendung – Verfolgung der differentiellen Ausdehnung in Dampfturbinen

Die 3500/42M Proximitor-Seismikmonitor unterstützt die Smax-Überwachung von 0,125× bis 15,8× der Drehzahl, wodurch die Erfassung thermischer Dehnung und Expansionsunterschiede über Wellen hinweg ermöglicht wird. Mit der 3500/42M Proximitor-Seismikmonitor können Wartungsteams differenzielle Bewegungstrends im Zeitverlauf erfassen und so die Planung von Abschaltungen und Ausrichtungen verbessern.

Anwendung – Erfassung von Beschleunigungs- und Geschwindigkeitsdaten

Die 3500/42M Proximitor-Seismikmonitor akzeptiert Geschwindigkeits- und Beschleunigungssignale von seismischen Wandlern (Eingangsimpedanz 10 kΩ) mit einer Empfindlichkeit von bis zu 10 mV/(m/s²) bzw. 20 mV/(mm/s) Spitze. Diese präzisen Messungen ermöglichen es Ingenieuren, Lagerfehler oder Vibrationsanomalien im Frühstadium mithilfe jedes Kanals des 3500/42M Proximitor-Seismikmonitor .

Spezifikationen

Radialer Schwingungsabstandsfilter	-3 dB bei 0,09 Hz
Radialer Schwingungs-„Nicht-1X“-Filter	60 cpm bis 15,8× Drehzahl – Constant-Q-Notch mit minimaler Unterdrückung von -34,9 dB
Radiale Schwingung Smax	0,125 bis 15,8× Drehzahl
Radialer 1X-/2X-Vektorfilter	Konstante Q-min-Ablehnung –57,7 dB
Genauigkeit von Axialkraft und Differenzialausdehnung	±0,33 % des Vollskalenwerts typisch, ±1 % maximal
Axialkraft- und Differenzial-Direktfilter	–3 dB bei 1,2 Hz
Axialkraft- und Differenzial-Spaltfilter	–3 dB bei 0,41 Hz
Genauigkeit von Direkt- und Spaltmessung	±0,33 % des Vollskalenwerts typisch, ±1 % maximal
genauigkeit der 1×- und 2×-Komponente	±0,33 % des Vollskalenwerts typisch, ±1 % maximal
Smax-Genauigkeit	±5 % maximal

Wettbewerbsvorteile

Wettbewerbsvorteil – Hochgenaue Messung über alle Kanäle

Die 3500/42M Proximitor-Seismikmonitor bietet eine Genauigkeit für radiale Vibrationen von ±1 % bei der Mittenfrequenz, für Axialvibrationen typisch ±0,33 % und für differentielle Expansion typisch ±0,33 %. Dank seiner 1–4-Kanal-Fähigkeit ermöglicht es die gleichzeitige Überwachung mehrerer Wandler und liefert präzise, handlungsrelevante Vibrations- und Positionsdaten für die vorausschauende Wartung.

Wettbewerbsvorteil – Geringer Stromverbrauch für die industrielle Automatisierung

Mit nur 6,8 W Leistungsaufnahme pro Modul 3500/42M Proximitor-Seismikmonitor ermöglicht den Einsatz mit mehreren Kanälen, ohne die Stromversorgung zu überlasten. Bei einer Versorgungsstromimpedanz von 10 kΩ können alle vier Kanäle kontinuierlich mit minimalem Energieaufwand betrieben werden.

Wettbewerbsvorteil – Konfigurierbare Signalfilter und Alarmgrenzwerte

Die 3500/42M Proximitor-Seismikmonitor bietet programmierbare direkte, Lücke-, Nicht-1X- und 1X/2X-Vektorfilter mit einer Alarmgenauigkeit von ±0,13 % des Sollwerts. Dadurch lässt sich jeder Kanal präzise an die jeweiligen Maschinenbedingungen anpassen, sodass Alarme ausschließlich ausgelöst werden, wenn die Messwerte die definierten Grenzwerte überschreiten.
