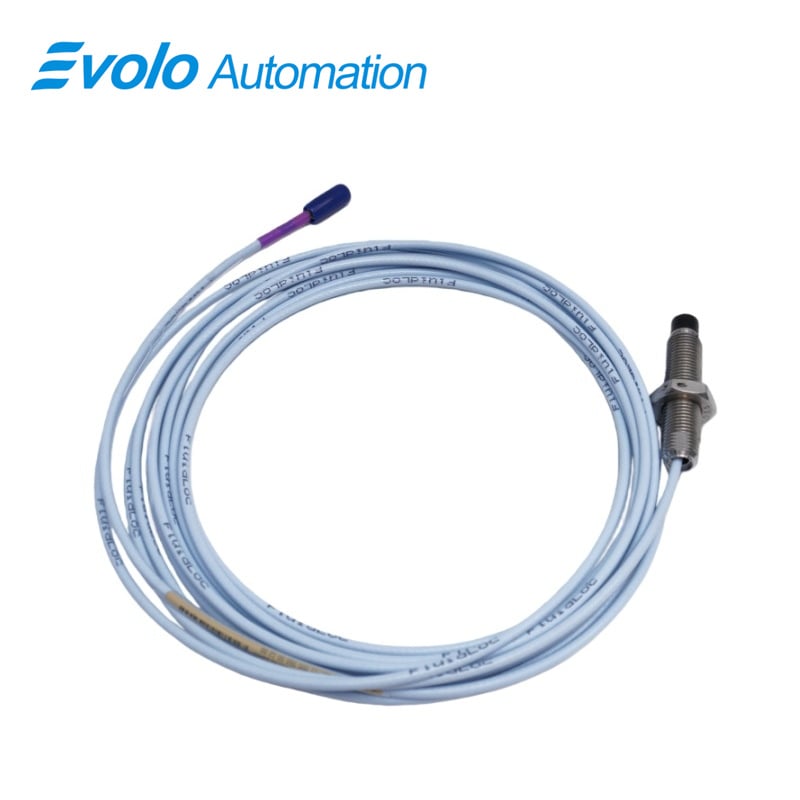

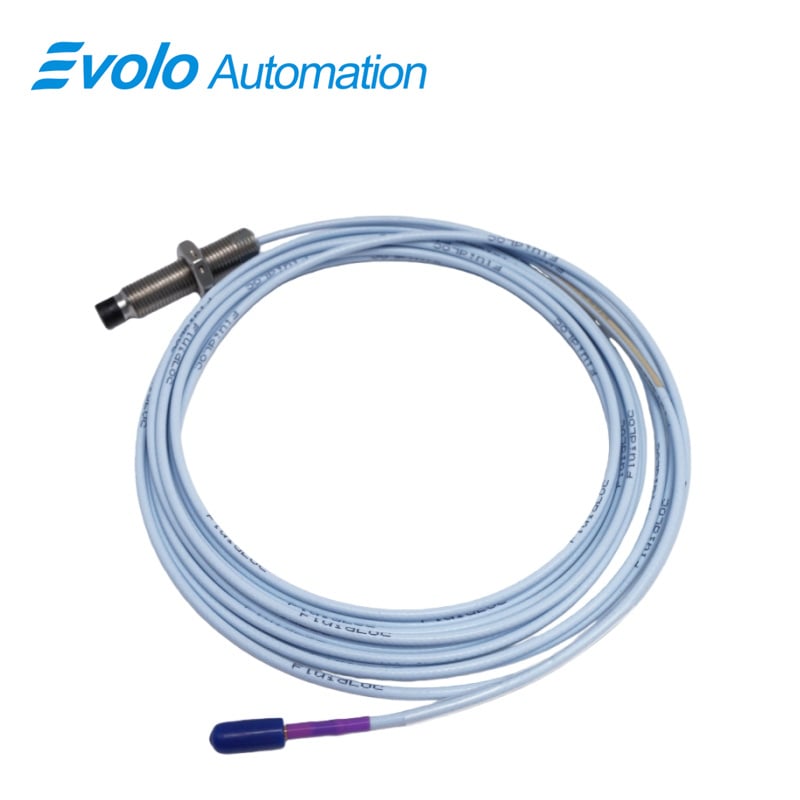

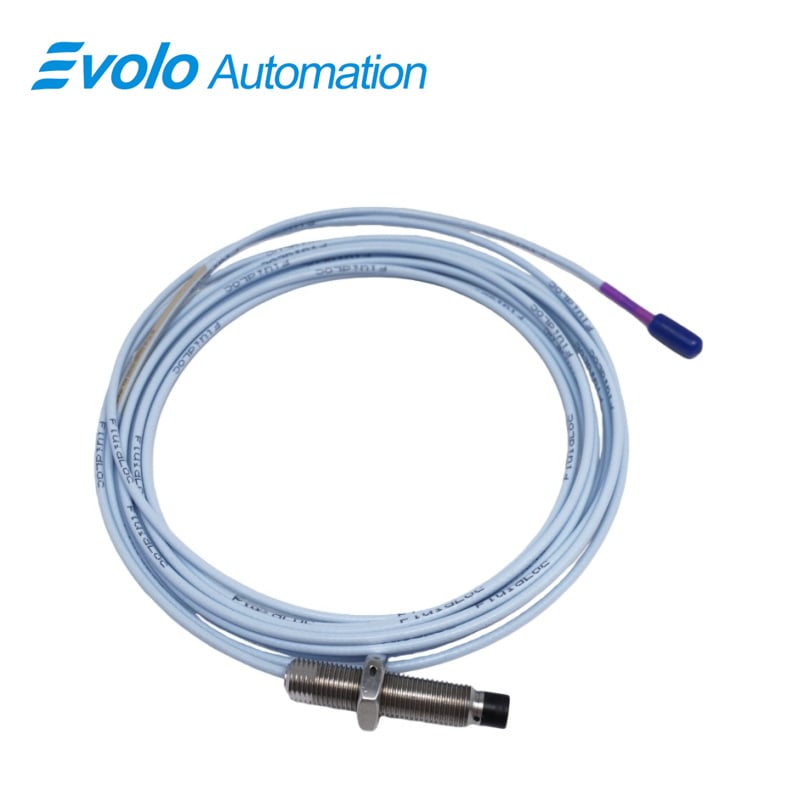

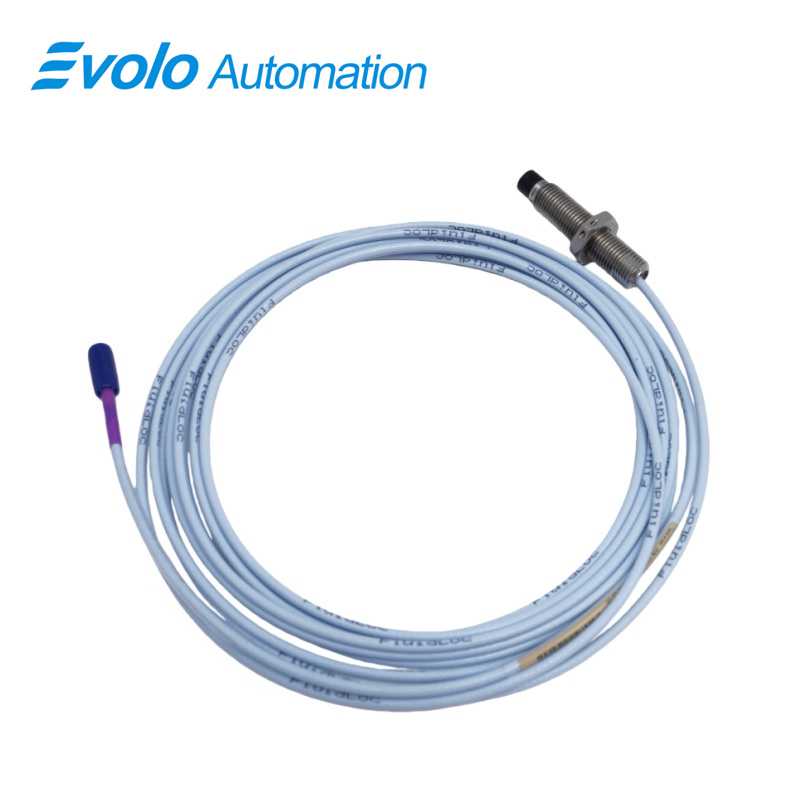

330703-000-060-50-02-05 3300 XL 11-mm-Näherungssonde

Übersicht

Herkunftsort:	USA
Markenname:	Bently Nevada
Modellnummer:	330703-000-060-50-02-05
Verpackungseinzelheiten:	Original, neu, werkversiegelt
Lieferzeit:	5–7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Schnellübersicht

Beschreibung

Der 330703-000-060-50-02-05 3300 XL 11-mm-Näherungssonde liefert eine Ausgangsspannung von 3,94 V/mm (100 mV/mil) für präzise berührungslose Schwingungs- und Wegmessungen an Maschinen mit Flüssigkeitsfilm-Lagern. Die 11-mm-Sondenspitze bietet einen längeren linearen Messbereich als Standard-8-mm-Sonden und eignet sich daher für die axiale (Axialkraft-)Positionsüberwachung, die Differenz-Expansionsmessung bei Dampfturbinen, die Stangenpositionsverfolgung bei Kolbenkompressoren sowie die Erzeugung von Keyphasor- oder Drehzahlmesser-Signalen. 330703-000-060-50-02-05 3300 XL 11-mm-Näherungssonde wird mit einem 5,0-Meter-(16,4-Fuß-)Kabel, einem M14 × 1,5-Gewindegehäuse, einem miniaturkoaxialen ClickLoc-Stecker und vergoldeten Messinganschlüssen für zuverlässige elektrische Verbindungen geliefert. Im Temperaturbereich von −40 °C bis +85 °C ist es für industrielle Umgebungen geeignet und bietet Schutzklasse IP67 gegen Staub und Wasser. Die Sonde verfügt über die patentierten TipLoc-Guss- und CableLoc-Konstruktionen, die eine Zugfestigkeit von 330 N (75 lb) gewährleisten und eine sichere Verbindung zwischen Sonde und Kabel sicherstellen. Optional erhältliche FluidLoc-Kabel und Steckerverriegelungen verhindern das Eindringen von Öl oder Feuchtigkeit und gewährleisten so eine präzise Signalübertragung. Die 330703-000-060-50-02-05 3300 XL 11-mm-Näherungssonde ersetzt die 11-mm- und 14-mm-Wandler der 7200-Serie und ermöglicht einfache System-Upgrade-Maßnahmen bei konsistenter Ausgangsleistung.

Anwendungen

Axiale Lagemonitoring an Dampfturbinen
Verwenden Sie die 330703-000-060-50-02-05 3300 XL 11-mm-Näherungssonde zur präzisen Messung der axialen (Schub-)Bewegung an Dampfturbinenläufern mit einer Empfindlichkeit von bis zu 3,94 V/mm. Die 11-mm-Spitze der Sonde ermöglicht eine genaue Überwachung der differentiellen Expansion zwischen Läufer und Gehäuse.

Messung der rampenförmigen Differenzialausdehnung
Installieren Sie den 330703-000-060-50-02-05 3300 XL 11-mm-Näherungssonde an Turbinenrampe zur Erkennung von Unterschieden beim Rotorausdehnungsverhalten gegenüber dem Stator mit einem linearen Messbereich von 2 mm und Hochtemperaturbetrieb bis zu 85 °C.

Stangenpositionserfassung an Kolbenkompressoren
Der 330703-000-060-50-02-05 3300 XL 11-mm-Näherungssonde überwacht die Stangenbewegung an Kolbenkompressoren. Das 5-Meter-Kabel und der ClickLoc-Stecker gewährleisten eine zuverlässige Signalübertragung in industriellen Umgebungen.

Drehzahlmesser und Null-Drehzahlerkennung
Verwenden Sie die 330703-000-060-50-02-05 3300 XL 11-mm-Näherungssonde zur Drehzahlerfassung, unterstützt Keyphasor-Signale für Synchronisation und Phasenbezug in Automatisierungssystemen.

Technische Daten

Wettbewerbsvorteil

Hoher linearer Messbereich für große Zielobjekte
Die 11-mm-Spitze der 330703-000-060-50-02-05 3300 XL 11-mm-Näherungssonde bietet einen linearen Messbereich von 2 mm und übertrifft damit Standard-8-mm-Sonden; ermöglicht so eine genaue Messung von Rotator- und Statorbewegungen in Dampfturbinen und Kompressoren.

Robuste mechanische und elektrische Verbindung
Patentierte TipLoc-Gießtechnik und CableLoc-Designs am 330703-000-060-50-02-05 3300 XL 11-mm-Näherungssonde bieten eine Zugfestigkeit von 330 N (75 lb) und sichern eine feste Verbindung zwischen Sonde und Kabel.

Umgebungsschutz für den Einsatz unter rauen industriellen Bedingungen
Der 330703-000-060-50-02-05 3300 XL 11-mm-Näherungssonde bietet IP67-Schutz gegen Staub und Wasser, optional erhältliche FluidLoc-Kabel sowie Steckerverbinderschutzkappen, um die Signalintegrität unter feuchten, öligem oder staubigen Bedingungen zu gewährleisten.

Direkter Ersatz für ältere Systeme
Der 330703-000-060-50-02-05 3300 XL 11-mm-Näherungssonde ersetzt 7200-Serie 11-mm- und 14-mm-Wandler mit identischer Ausgabe und vereinfacht so Aufrüstungen, ohne dass Änderungen an den Monitor-Konfigurationen erforderlich sind.
