330104-00-16-05-02-05 3300 XL 8 mm Näherungssensoren

Übersicht

Herkunftsort:	USA
Markenname:	Bently Nevada
Modellnummer:	330104-00-16-05-02-05
Verpackungseinzelheiten:	Original, neu, werkversiegelt
Lieferzeit:	5–7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Schnellübersicht

Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge):	00 mm
Option für Gesamthülsehöhe (minimale Hülsehöhe):	160 mm
Gesamtlänge Option:	0,5 Meter (1,6 Fuß)
Steckverbinder- und Kabeltyp-Option:	Miniaturkoaxialer ClickLoc-Anschluss, Standardkabel
Zulassungsbehörden-Option:	CSA-, ATEX-, IECEx-Zulassungen
Sensorgehäuse-Gewinde:	M10x1
Maximale Länge des Gewindeeingriffs:	15 mm
Abmessungen:	1,8x1,5x122cm
Gewicht:	0,18 kg

Beschreibung

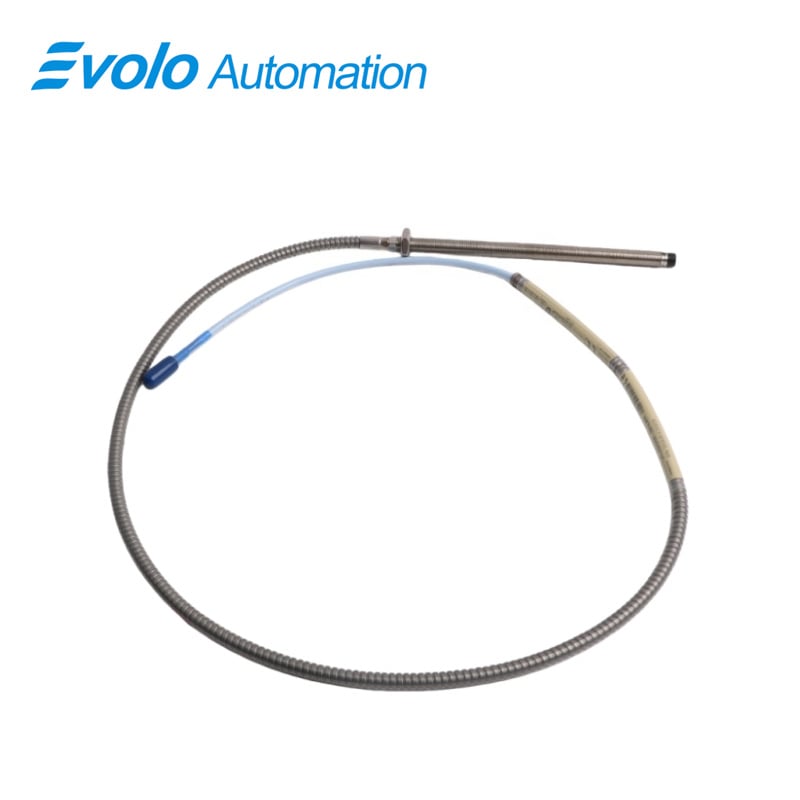

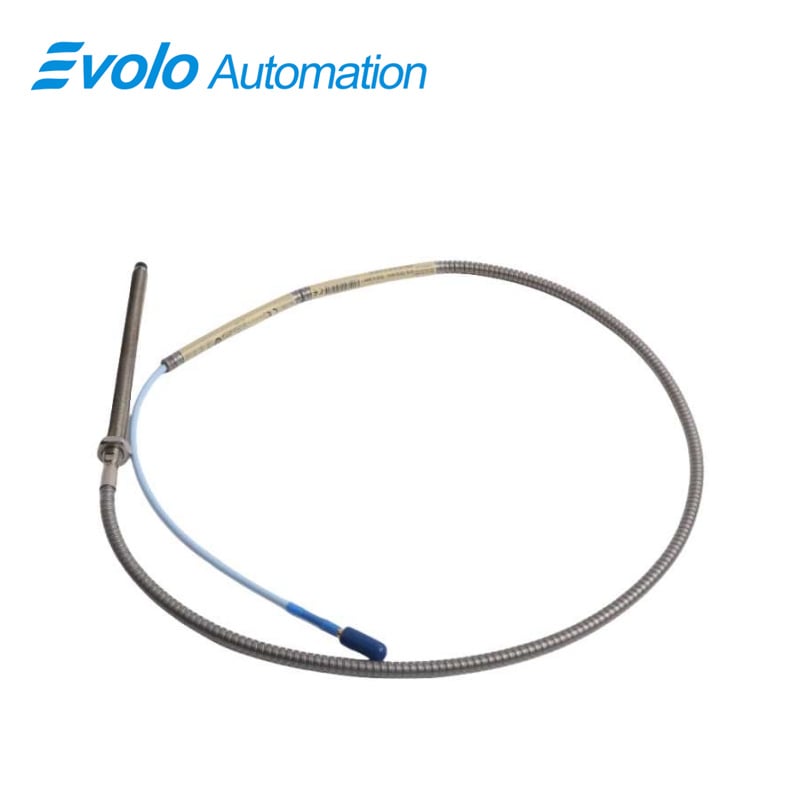

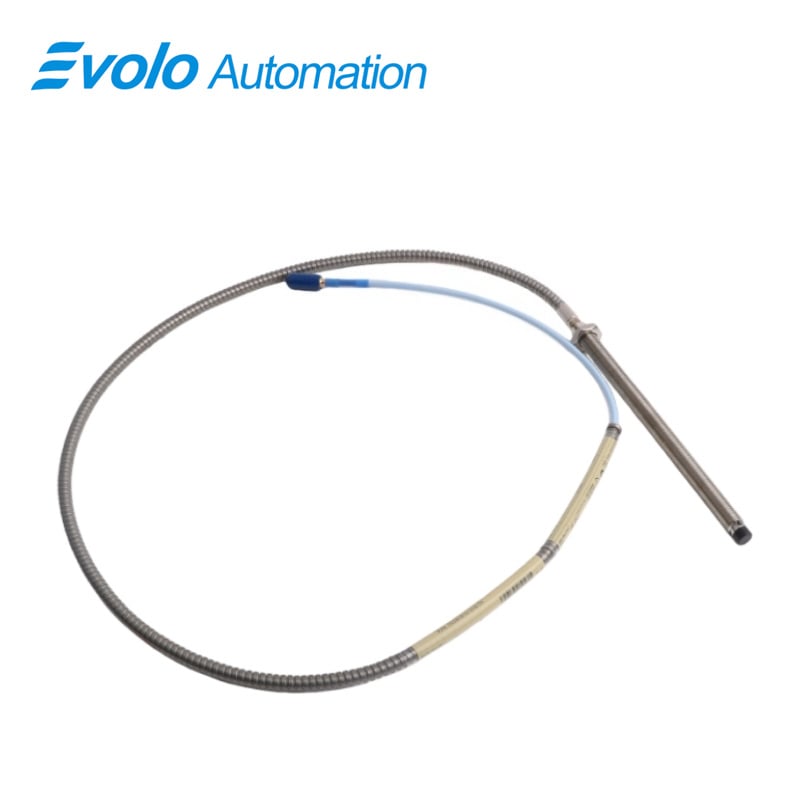

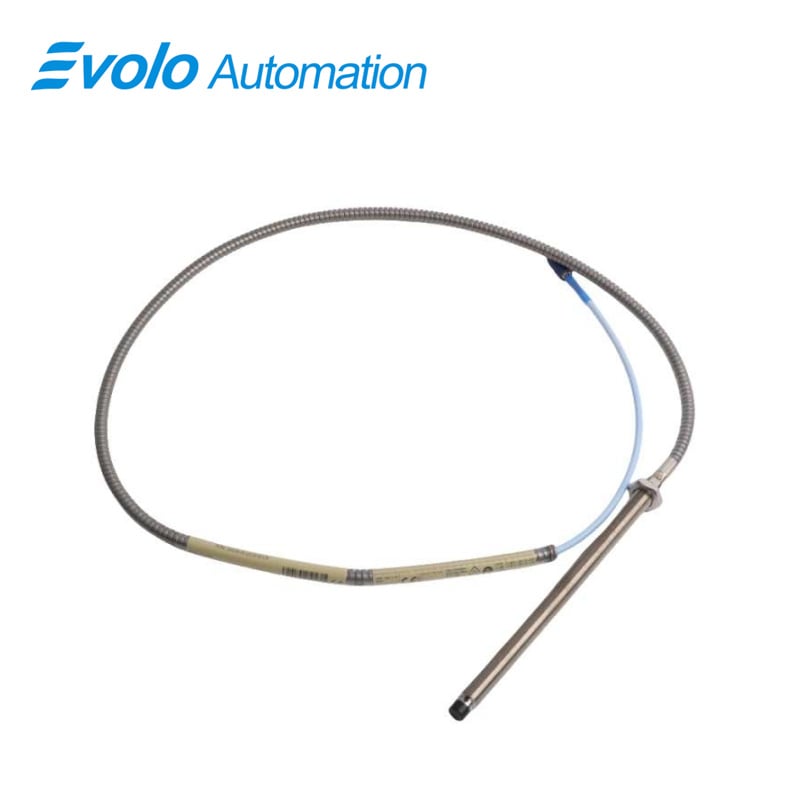

Der 330104-00-16-05-02-05 3300 XL 8 mm Näherungstransducersystem liefert eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sensorspitze und der leitfähigen Oberfläche ist, und unterstützt sowohl statische Positions- als auch dynamische Schwingungsmessungen. Mit einer Gesamtlänge des Gehäuses von 160 mm, einem linearen Messbereich von 2 mm und einem Sensorgewinde M10x1 mit einer Eingriffstiefe von 15 mm eignet sich der 330104-00-16-05-02-05 3300 XL 8 mm sensor ideal für die axiale Positionsüberwachung und die Überwachung des Stangenabfalls an Flüssigkeitsfilm-Lagern. Sein miniaturisierter koaxialer ClickLoc-Stecker und das standardmäßige 0,5 m lange Kabel gewährleisten eine präzise Signalübertragung mit einer Kapazität von 69,9 pF/m und einem Ausgangswiderstand von 50 Ω. Bei Einsatztemperaturen von −52 °C bis +177 °C unterstützt das 330104-00-16-05-02-05 3300 XL 8 mm system die Schwingungsüberwachung, die Keyphasor-Referenzierung sowie Drehzahlmessungen an rotierenden Maschinen. Optionale FluidLoc-Kabel verhindern das Eindringen von Öl oder anderen Flüssigkeiten in das Innere des Sensors und erhöhen so die Betriebssicherheit. Die Zulassungen nach CSA, ATEX und IECEx ermöglichen den 330104-00-16-05-02-05 3300 XL 8 mm für den Einsatz in industriellen Umgebungen, die eine strikte Einhaltung von Sicherheitsvorschriften erfordern; die Rückwärtskompatibilität mit Komponenten der 3300-Serie vereinfacht Upgrades ohne Neukalibrierung.

Anwendungen

Axiale Positionsbestimmung an Lagern
Der 330104-00-16-05-02-05 3300 XL 8 mm der Sensor misst die axiale Wellenverschiebung bis zu 2 mm. Mithilfe des 330104-00-16-05-02-05 3300 XL 8 mm können Betreiber die Lagerpositionen in Maschinen mit Flüssigkeitsfilmlagern überwachen und axiale Verschiebungen in Echtzeit erkennen. Sein Betriebstemperaturbereich von −52 °C bis +177 °C gewährleistet konsistente Messungen unter wechselnden industriellen Bedingungen.

Stangensenkungserkennung an Kolbenkompressoren
Mit dem 330104-00-16-05-02-05 3300 XL 8 mm ermöglicht die präzise lineare Messspanne von 2 mm die Erkennung von Stangensenkung und abnormalen Bewegungen. Der Ausgangswiderstand des Sensors von 50 Ω sowie die Kabelkapazität der Verlängerungsleitung von 69,9 pF/m gewährleisten die Signalgenauigkeit auch bei langen Kabelstrecken.

Schwingungsüberwachung an rotierenden Maschinen
Der 330104-00-16-05-02-05 3300 XL 8 mm erfasst dynamische Schwingungsdaten und liefert ein direktes Spannungssignal, das proportional zur Wellenbewegung ist. Die FluidLoc-Kabelvariante verhindert Flüssigkeitsaustritt und bewahrt so die Messintegrität in geschmierten Maschinen.

Erzeugung von Keyphasor- und Drehzahlsignalen
Der 330104-00-16-05-02-05 3300 XL 8 mm liefert genaue Keyphasor-Signale zur Drehzahl- und Phasenüberwachung. Miniatur-Koaxial-ClickLoc-Steckverbinder gewährleisten sichere elektrische Verbindungen für kritische Rotationsmessungen.

Technische Daten

Betriebs- und Lagertemperatur:	-52 °C bis +177 °C (-62 °F bis +350 °F)
Versorgungsempfindlichkeit:	Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung
Ausgangswiderstand:	50 Ω
Verlängerungskabelkapazität:	69,9 pF/m (21,3 pF/ft) typisch
Feldverdrahtung:	0,2 bis 1,5 mm² (16 bis 24 AWG)
Linearer Messbereich:	2 mm (80 mils)

Wettbewerbsvorteil

Betrieb bei hohen Temperaturen und breiter Temperaturspanne
Der 330104-00-16-05-02-05 3300 XL 8 mm funktioniert zuverlässig im Temperaturbereich von −52 °C bis +177 °C und ermöglicht so die Installation in hochtemperaturbelasteten Umgebungen. Seine Leistung bleibt konstant, mit einer Spannungsänderung am Ausgang von weniger als 2 mV pro Volt Eingangsspannungsschwankung.

Robuster Sondenspitzen- und Kabelanschluss
Der 330104-00-16-05-02-05 3300 XL 8 mm nutzt patentierte TipLoc-Gießtechnik und CableLoc-Konstruktionen, um eine Zugfestigkeit von 330 N zu erreichen und so Sondenspitze und Kabel unter anspruchsvollen industriellen Bedingungen sicher zu befestigen.

FluidLoc-Kabeloption verhindert Leckagen
Der 330104-00-16-05-02-05 3300 XL 8 mm mit FluidLoc-Kabel verhindert das Eindringen von Öl und anderen Flüssigkeiten, wodurch die Maschinenumgebung erhalten und die Signalqualität langfristig geschützt wird.

Kompakte und flexible Installation
Der 330104-00-16-05-02-05 3300 XL 8 mm hat ein Gehäuse mit einer Länge von 160 mm und ein Kabel mit einer Länge von 0,5 m, was eine platzsparende Montage bei gleichzeitigem linearen Messbereich von 2 mm für präzise Messungen ermöglicht.

Rückwärtskompatibilität mit der 3300-Serie
Der 330104-00-16-05-02-05 3300 XL 8 mm ist vollständig austauschbar mit anderen 5-mm- und 8-mm-Sonden und Verlängerungskabeln der Serie 3300, was die Wartung vereinfacht und die Systemausfallzeiten reduziert.
