Überblick
Herkunftsort: |
USA |
Markenname: |
Bently Nevada |
Artikelnummer: |
330104-00-08-50-01-05 |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
5-7 Tage |
Zahlungsbedingungen: |
T/T |
Lieferfähigkeit: |
Auf Lager |
Ein kurzes Detail
|
Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge): |
00 mm |
|
Option für Gesamthülsehöhe (minimale Hülsehöhe): |
80 mm |
|
Gesamtlänge Option: |
5,0 Meter (16,4 Fuß) |
|
Steckverbinder- und Kabeltyp-Option: |
Miniatur-Koaxial-ClickLoc-Stecker mit Steckerschutz, Standardkabel |
|
Zulassungsbehörden-Option: |
CSA-, ATEX-, IECEx-Zulassungen |
|
Sensorgehäuse-Gewinde: |
M10x1 |
|
Maximale Länge des Gewindeeingriffs: |
15 mm |
|
Abmessungen: |
1,8 × 1,6 × 59 cm |
|
Gewicht: |
0,08 kg |
Beschreibung

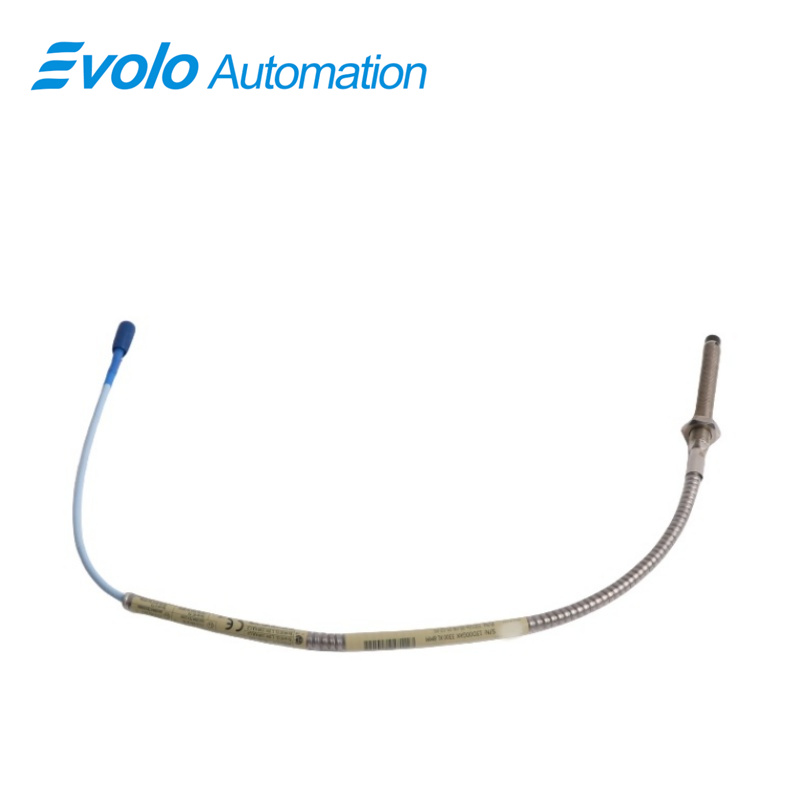

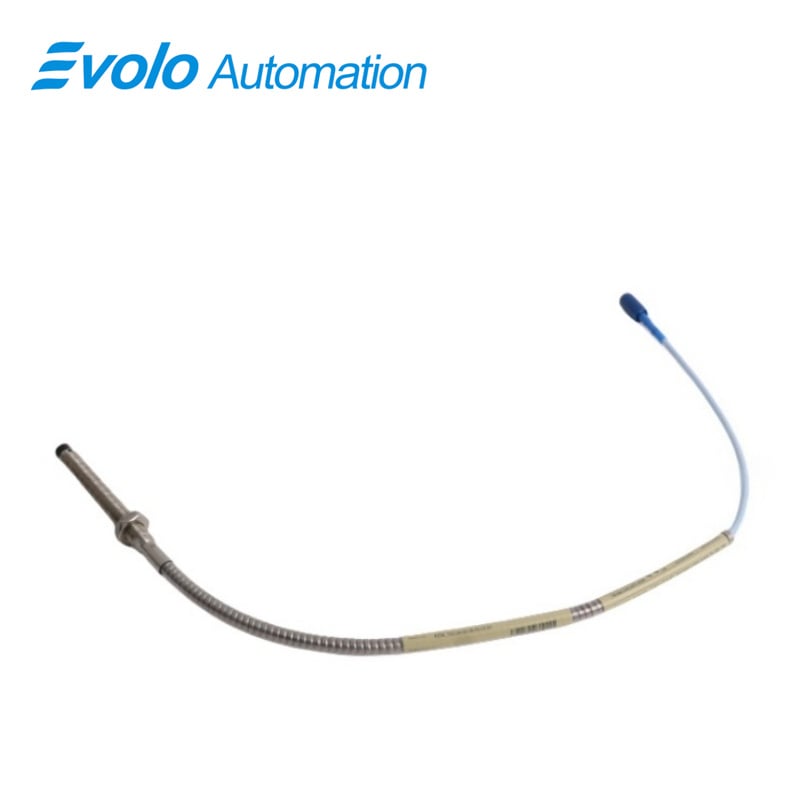

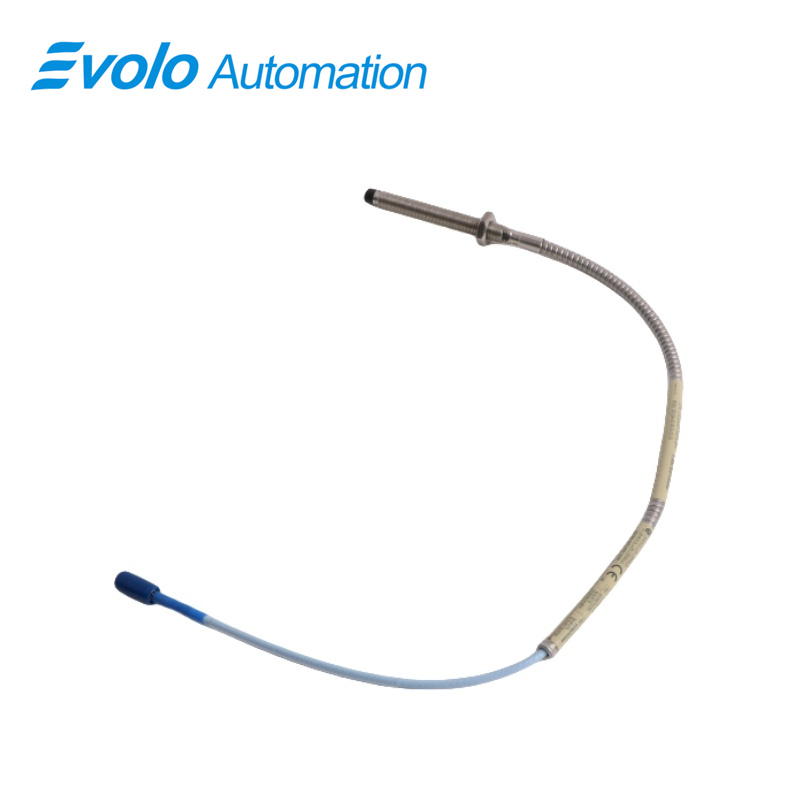

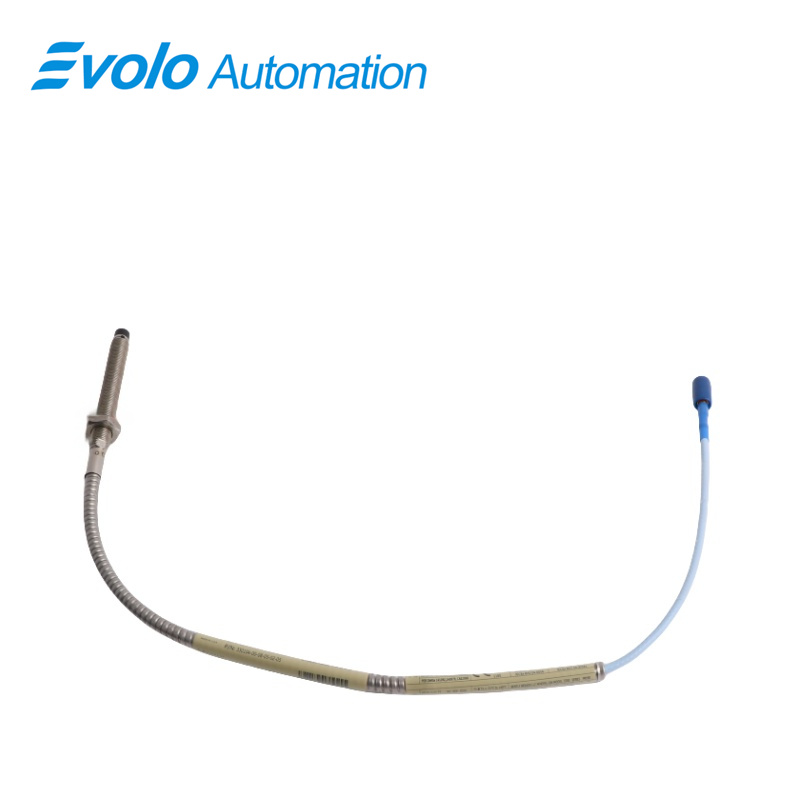

Die 330104-00-08-50-01-05 3300 XL 8 mm Näherungssensorensystem liefert eine Spannungsausgabe, die direkt proportional zum Abstand zwischen der Sondenspitze und der gemessenen leitfähigen Oberfläche ist. Das 330104-00-08-50-01-05 3300 XL 8 mm kann statische Positionen sowie dynamische Schwingungen messen und eignet sich daher ideal zur Überwachung von Maschinen mit Flüssigkeitsfilm-Lagern sowie zur Erfassung von Keyphasor-Referenz- und Drehzahlsignalen. Mit einer gesamten Kabelänge von 5,0 m, einem Ausgangswiderstand von 50 Ω, einem linearen Messbereich von 2 mm und einer Erweiterungskabelkapazität von 69,9 pF/m gewährleistet das 330104-00-08-50-01-05 3300 XL 8 mm eine genaue Signalübertragung über lange Strecken. Die Sonde weist eine Gehäuselänge von 80 mm, ein M10x1-Gewinde und optional einen ClickLoc-Stecker mit Schutzkappe auf. Sie arbeitet bei Temperaturen von −52 °C bis +177 °C und behält dabei eine Spannungsänderung von weniger als 2 mV pro Volt Eingangsspannungsänderung bei. Vollständig konform mit den API-670-Standards, das 330104-00-08-50-01-05 3300 XL 8 mm ermöglicht die Austauschbarkeit mit anderen Sonden der Serie 3300 und Proximitor-Sensoren und entfällt dadurch die individuelle Kalibrierung. Das optionale FluidLoc-Kabel verhindert das Auslaufen von Öl und anderen Flüssigkeiten; die patentierten TipLoc- und CableLoc-Designs sichern die Sondenspitze und das Kabel mit einer Zugfestigkeit von 330 N und unterstützen so sichere und zuverlässige Installationen in der industriellen Automatisierung.
Anwendungen
Messung der Wellenschwingung an Flüssigkeitsfilm-Lagern
Die 330104-00-08-50-01-05 3300 XL 8 mm die Sonde überwacht Schwingungen an Gleitlagern mit ihrem linearen Messbereich von 2 mm und hoher Empfindlichkeit, sodass Betreiber Bewegungsänderungen in Echtzeit erkennen und Maschinenschäden vermeiden können.
Erfassung von Keyphasor-Signalen für rotierende Maschinen
Die 330104-00-08-50-01-05 3300 XL 8 mm bietet präzise Keyphasor-Ausgangssignale zur Drehzahlüberwachung von Turbinen und Kompressoren. Der Ausgangswiderstand von 50 Ω und die Leitungskapazität des Verlängerungskabels von 69,9 pF/m gewährleisten eine genaue Signalübertragung über die Kabellänge von 5 Metern.
Überwachung der Position rotierender Wellen
Die Verwendung des 330104-00-08-50-01-05 3300 XL 8 mm damit können Betreiber die Wellenverlagerung in kritischen Maschinen verfolgen. Die Sonde mit M10x1-Gewinde und einer Gehäuselänge von 80 mm ermöglicht eine sichere Montage auch in engen industriellen Einbauräumen.
TECHNISCHE DATEN
|
Betriebs- und Lagertemperatur: |
-52 °C bis +177 °C (-62 °F bis +350 °F) |
|
Versorgungsempfindlichkeit: |
Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung |
|
Ausgangswiderstand: |
50 Ω |
|
Verlängerungskabelkapazität: |
69,9 pF/m (21,3 pF/ft) typisch |
|
Feldverdrahtung: |
0,2 bis 1,5 mm² (16 bis 24 AWG) |
|
Linearer Messbereich: |
2 mm (80 mils) |
Wettbewerbsvorteil
Sichere Befestigung des Sensors für hochschwingende Maschinen
Die 330104-00-08-50-01-05 3300 XL 8 mm verwendet die TipLoc-Formgebung und das CableLoc-Design, um eine Zugfestigkeit von 330 N zu gewährleisten und sicherzustellen, dass die Sensorspitze und das Kabel während des Hochgeschwindigkeits- oder Hochschwingungsbetriebs fest verbunden bleiben.
Kompatibel mit anderen Komponenten der 3300-Serie
Die 330104-00-08-50-01-05 3300 XL 8 mm unterstützt die Austauschbarkeit mit anderen Sensoren, Verlängerungskabeln und Proximitor-Sensoren der 3300-Serie, was die Installation vereinfacht und die Notwendigkeit einer individuellen Kalibrierung eliminiert.
Präzise Messung der Wellenposition und -schwingung
Die 330104-00-08-50-01-05 3300 XL 8 mm bietet einen linearen Messbereich von 2 mm und einen Ausgangswiderstand von 50 Ω, wodurch eine genaue Erfassung der Wellenverschiebung und -schwingung in Maschinen mit Flüssigkeitsfilm-Lagern gewährleistet wird.
Sicherstellung der Konformität mit den API-670-Standards
ALLE 330104-00-08-50-01-05 3300 XL 8 mm die Sensoren sind so konstruiert, dass sie die API-670-Anforderungen hinsichtlich mechanischer Konfiguration, linearem Messbereich und Betriebstemperaturen (−52 °C bis +177 °C) erfüllen und somit sofort in industrielle Automatisierungssysteme integriert werden können.
