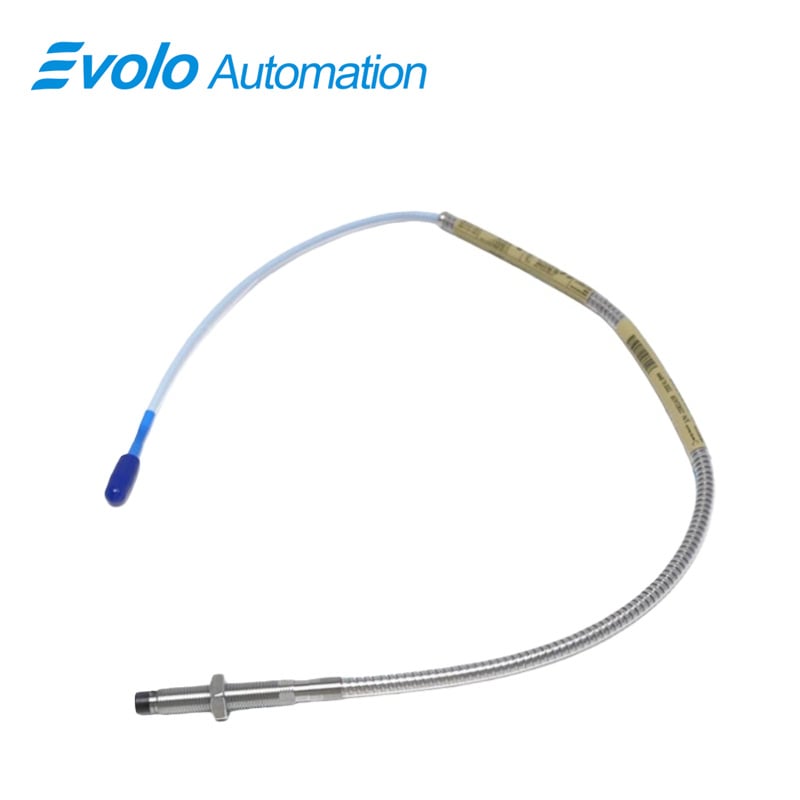

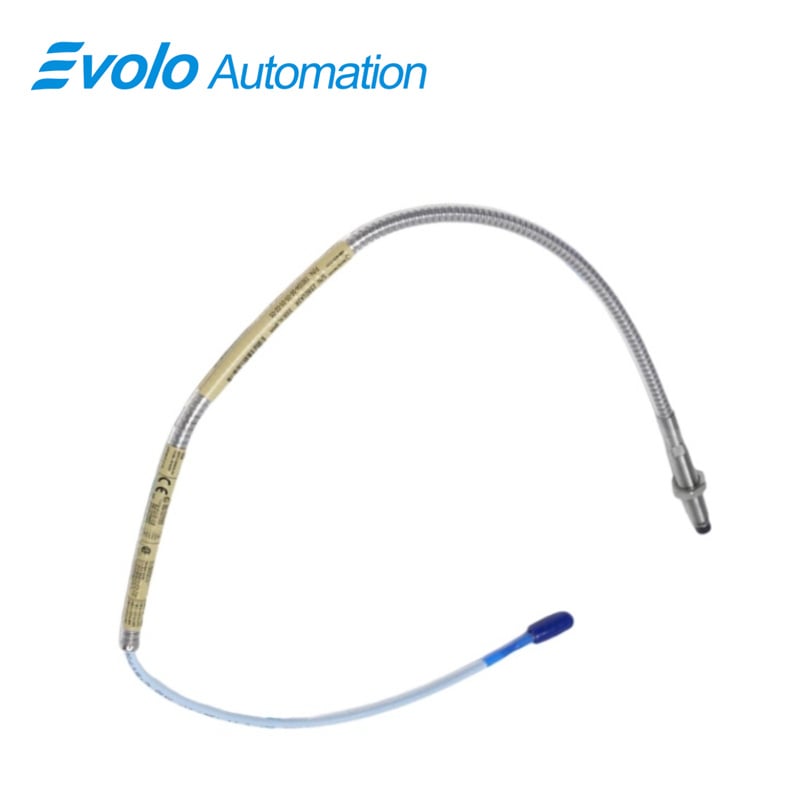

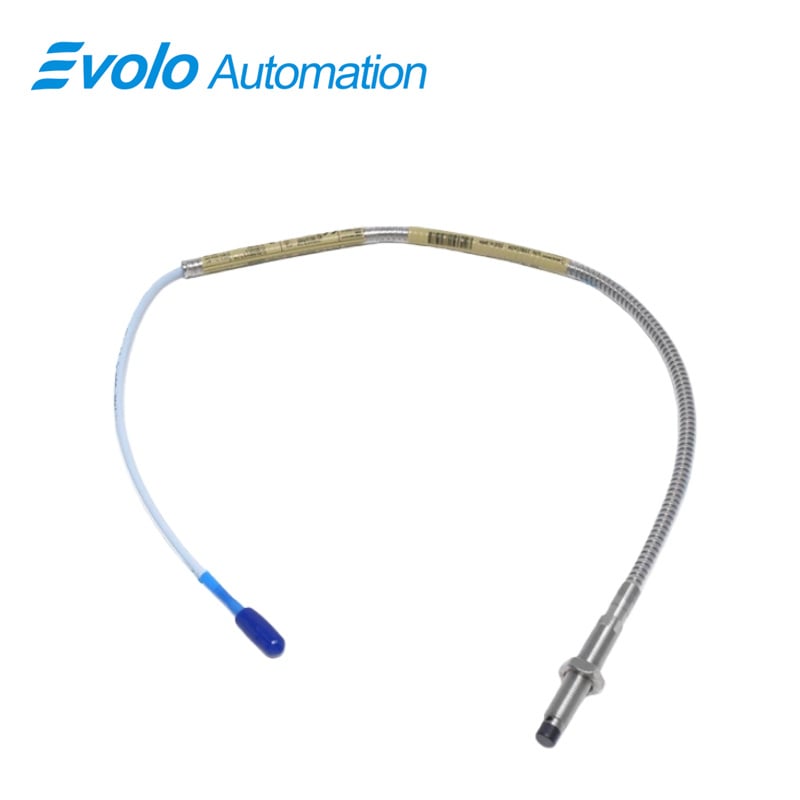

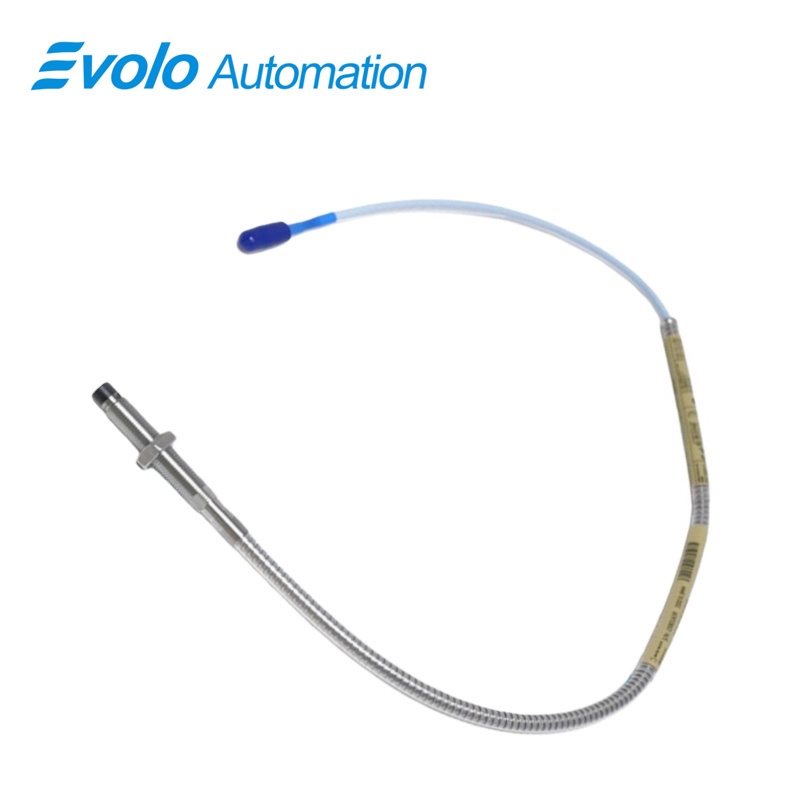

330104-00-05-05-02-05 3300 XL 8 mm Näherungssensoren

Übersicht

Herkunftsort:	USA
Markenname:	Bently Nevada
Modellnummer:	330104-00-05-05-02-05
Verpackungseinzelheiten:	Original, neu, werkversiegelt
Lieferzeit:	5–7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Schnellübersicht

Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge):	00 mm
Option für Gesamthülsehöhe (minimale Hülsehöhe):	50 mm
Gesamtlänge Option:	0,5 Meter (1,6 Fuß)
Steckverbinder- und Kabeltyp-Option:	Miniaturkoaxialer ClickLoc-Anschluss, Standardkabel
Zulassungsbehörden-Option:	CSA-, ATEX-, IECEx-Zulassungen
Sensorgehäuse-Gewinde:	M10x1
Maximale Länge des Gewindeeingriffs:	15 mm
Abmessungen:	20,4 × 22 × 3,7 cm
Gewicht:	0,1KG

Beschreibung

Der 330104-00-05-05-02-05 3300 XL 8 mm Der Näherungssensor liefert eine Spannungsausgabe, die proportional zum Abstand zwischen der Sensorspitze und einer leitfähigen Oberfläche ist, und ermöglicht sowohl statische Positions- als auch dynamische Schwingungsmessungen. Der Sensor weist eine minimale nicht-gewindete Länge von 0 mm, eine gesamte Gehäuselänge von 50 mm und eine gesamte Kabelänge von 0,5 m (1,6 ft) auf; der Ausgangswiderstand beträgt 50 Ω. Sein miniaturisierter koaxialer ClickLoc-Steckverbinder mit Standardkabel und einer Versorgungsempfindlichkeit von weniger als 2 mV/V gewährleistet eine zuverlässige Integration in automatisierte Überwachungssysteme. 330104-00-05-05-02-05 3300 XL 8 mm arbeitet im Temperaturbereich von −52 °C bis +177 °C (−62 °F bis +350 °F) und unterstützt Feldverdrahtung mit Leitungsquerschnitten von 0,2 bis 1,5 mm² (16–24 AWG). Mit einem linearen Messbereich von 2 mm (80 mils) und Gewinde M10×1 am Sondengehäuse eignet sich diese Sonde ideal für Keyphasor-Referenz, Drehzahlmessung und Vibrationsüberwachung an Maschinen mit Flüssigkeitsfilm-Lagern. Das optionale FluidLoc-Kabel verhindert das Austreten von Öl oder anderen Flüssigkeiten; die patentierten TipLoc- und CableLoc-Designs gewährleisten eine Zugfestigkeit von 330 N (75 lbf) zur sicheren Fixierung der Sondenspitze und des Kabels und stellen damit langfristige Zuverlässigkeit automatisierter Messungen sicher.

Anwendungen

Schwingungsmessung an rotierenden Wellen
Radiale und axiale Vibrationsüberwachung an Maschinen mit Flüssigkeitsfilm-Lagern unter Verwendung der 330104-00-05-05-02-05 3300 XL 8 mm , mit präzisem linearem Messbereich von 2 mm und Hochtemperaturbetrieb.

Drehzahl- und Phasenreferenz
Misst Drehzahl und Keyphasor-Signale in Verdichtern und Turbinen und nutzt dabei den 50-Ω-Ausgang sowie das 0,5-m-Kabel der Sonde für die Integration in Automatisierungssysteme.

Lageüberwachung
Erkennt Axialpositionänderungen an Targets kleiner als 15 mm (0,6 Zoll) mithilfe des 330104-00-05-05-02-05 3300 XL 8 mm , was eine präzise automatisierte Steuerung und Datenerfassung ermöglicht.

Technische Daten

Betriebs- und Lagertemperatur:	-52 °C bis +177 °C (-62 °F bis +350 °F)
Versorgungsempfindlichkeit:	Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung
Ausgangswiderstand:	50 Ω
Verlängerungskabelkapazität:	69,9 pF/m (21,3 pF/ft) typisch
Feldverdrahtung:	0,2 bis 1,5 mm² (16 bis 24 AWG)
Linearer Messbereich:	2 mm (80 mils)

Wettbewerbsvorteil

Starke Verbindung zwischen Sonde und Kabel
Die patentierten TipLoc- und CableLoc-Designs bieten eine Zugfestigkeit von 330 N (75 lbf) und verhindern unbeabsichtigte Trennungen während des Betriebs.

Option zum Leckvermeidung
Das optionale FluidLoc-Kabel stellt sicher, dass Öl und Flüssigkeiten die Messwerte der Sonde nicht beeinträchtigen und so die Messgenauigkeit in Prozessumgebungen verbessert.

Flexible Integration
Der miniature ClickLoc-Stecker und das Standardkabel vereinfachen die Anbindung an bestehende 3300 XL-Systeme oder SPS-/DCS-Anlagen und reduzieren den Installationsaufwand.

Hochtemperaturbetrieb
Der Einsatzbereich von −52 °C bis +177 °C (−62 °F bis +350 °F) ermöglicht den Einsatz in wärmebelasteten Kompressoren, Turbinen und Lagermaschinen.
