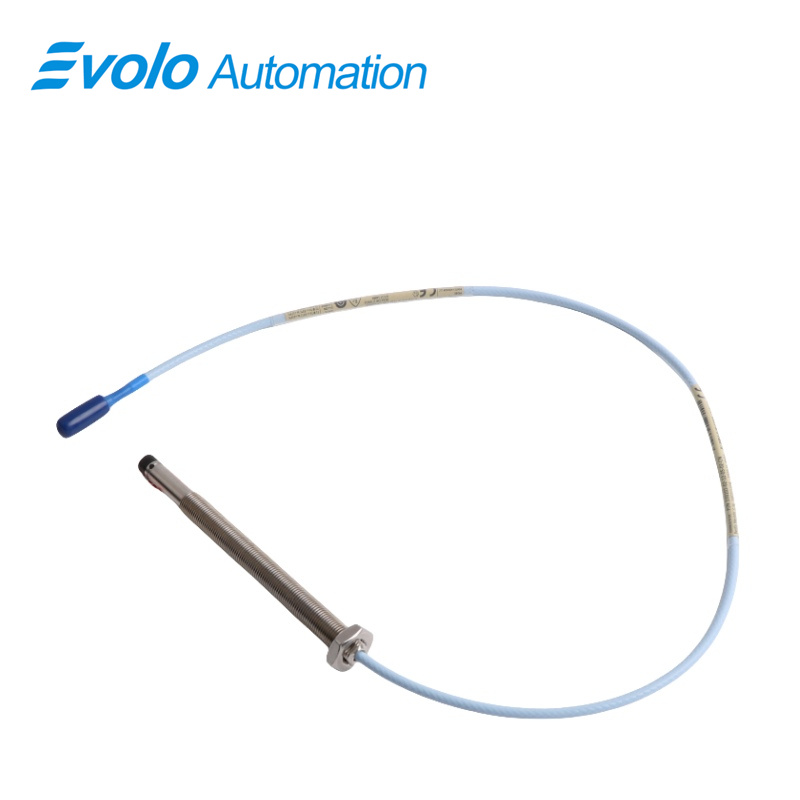

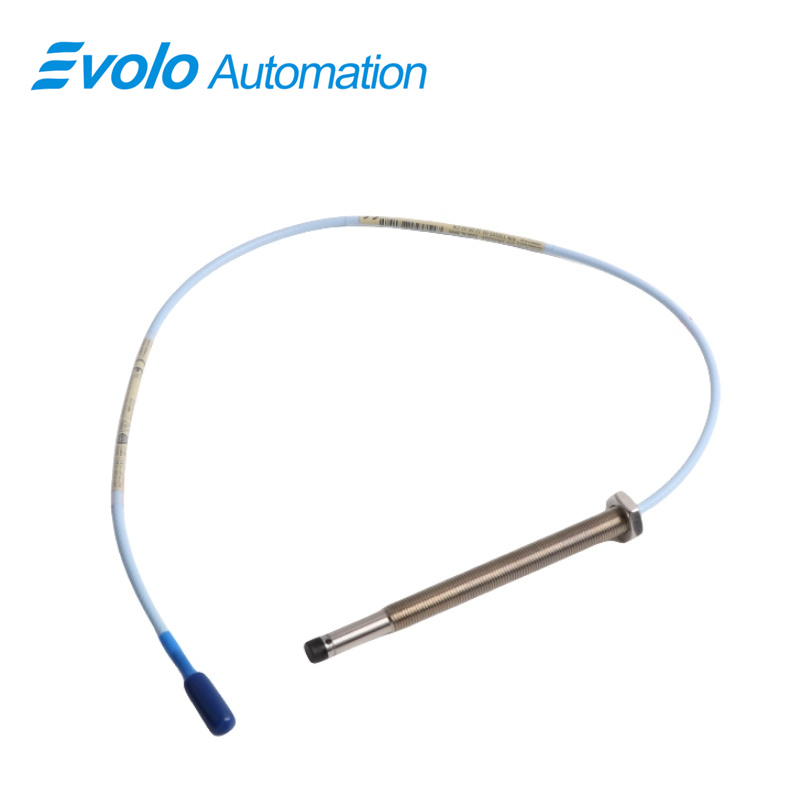

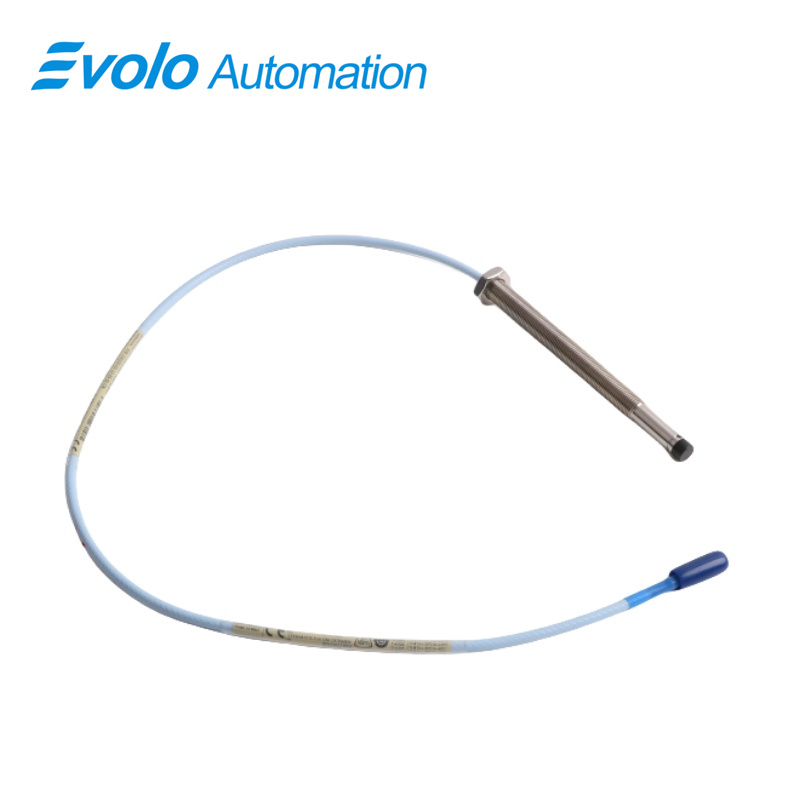

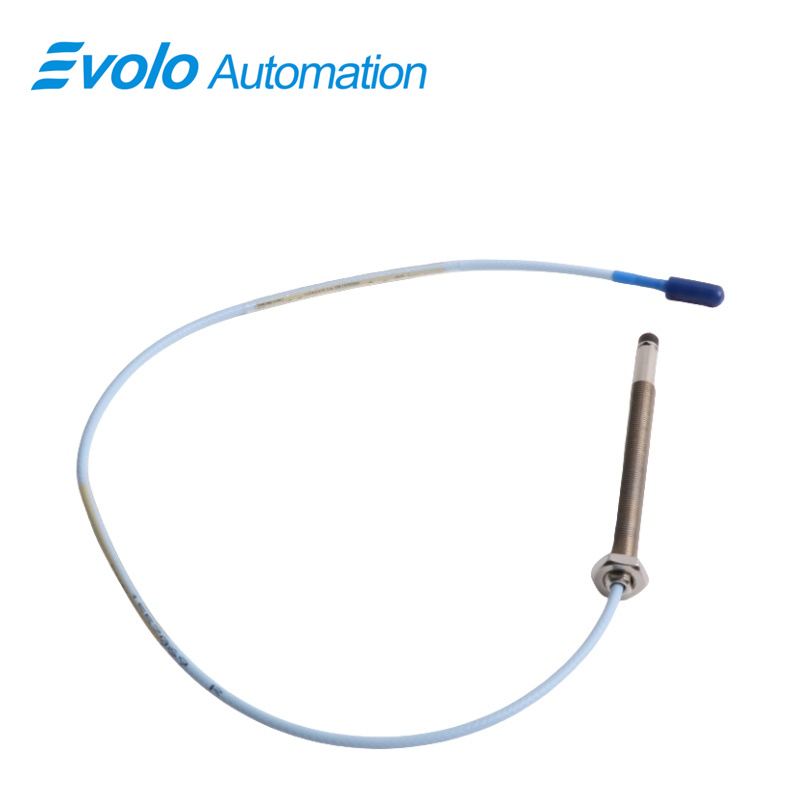

330103-02-10-05-02-05 3300 XL 8 mm Näherungssensoren

Überblick

Herkunftsort:	USA
Markenname:	Bently Nevada
Artikelnummer:	330103-02-10-05-02-05
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Ein kurzes Detail

Beschreibung

Der 330103-02-10-05-02-05 3300 XL 8 mm Näherungssensor ist ein Hochleistungs-Wirbelstromwandler, der speziell für präzise Anwendungen in der industriellen Automatisierung entwickelt wurde. Zur Messung von statischen (Position) und dynamischen (Vibration) Abständen erzeugt dieser Sensor eine Ausgangsspannung, die direkt proportional zum Abstand zwischen Sondenspitze und der überwachten leitfähigen Oberfläche ist. Mit einer linearen Messspanne von 2 mm (80 mils), einem Ausgangswiderstand von 50 Ω und einer Versorgungsempfindlichkeit unter 2 mV pro Volt gewährleistet er genaue und stabile Messungen auch unter extremen Bedingungen. Der Sensor weist eine Gesamtlänge des Gehäuses von 100 mm auf, mit einer mindestens 20 mm langen unverzahnten Länge und einem M10x1-Gewinde, was eine robuste und flexible Montage ermöglicht. Erhöhte mechanische Festigkeit wird durch das patentierte TipLoc-Spritzgussverfahren und das CableLoc-Design erreicht, das eine Zugfestigkeit von 330 N (75 lbf) bietet und so eine sichere Verbindung zwischen Sonde und Kabel sicherstellt. Optionale FluidLoc-Kabel verhindern das Eindringen von Flüssigkeiten und gewährleisten einen zuverlässigen Betrieb in rauen Umgebungen. Dieser Sensor unterstützt Zulassungen nach CSA, ATEX und IECEx, entspricht den API-670-Standards und ist vollständig abwärtskompatibel mit Komponenten der 3300-Serie, was die Wartung vereinfacht und nahtlose System-Upgrades ermöglicht. Ideal geeignet für die Überwachung von Vibrationen, die Wellenpositionserfassung und Keyphasor-Referenz bei Turbinen, Verdichtern und anderer rotierender Maschinen.

Anwendungen

Schwingungserkennung bei Turbinen und Generatoren bis zu 2 μm
330103-02-10-05-02-05wird zur Erkennung von Vibrationen an Hochgeschwindigkeitsturbinen und Generatoren eingesetzt und misst Schwingungsamplituden von bis zu 2 μm. Mit einem Sondendurchmesser von 8 mm und einem Ausgang von 50 Ω 330103-02-10-05-02-05erfasst bereits geringste mechanische Veränderungen frühzeitig, sodass automatisierte Systeme Wartungsarbeiten planen können, bevor Lager- oder Rotorschäden zunehmen.

Wellenverdrängungsmessung im Bereich von 2 mm
Für Pumpen und Kompressoren konzipiert, 330103-02-10-05-02-05misst die Wellenverlagerung präzise innerhalb eines Arbeitsbereichs von 2 mm. Die lineare Ausgabe von 330103-02-10-05-02-05ermöglicht eine genaue Ausrichtungssteuerung, verringert das Risiko von Wellenkontakt und vermeidet ungeplante Stillstände in der kontinuierlichen Prozessautomatisierung.

Drehzahl- und Phasenreferenz bis zu 10 kHz
330103-02-10-05-02-05liefert klare Ausgangssignale für Keyphasor- und Drehzahlmessungen bis zu 10 kHz. Dies ermöglicht es 330103-02-10-05-02-05die Wellenphase und -drehzahl in automatisierten Steuersystemen für Kompressoren, Dampfturbinen und große Motoren zu überwachen.

Überwachung des Zustands von Gleitlagern während des Betriebs
In der Nähe von Flüssigkeitsfilmlagern installiert, 330103-02-10-05-02-05überwacht Wellenbewegungsmuster in Echtzeit. Änderungen der Verschiebung, erfasst durch 330103-02-10-05-02-05zeigen Schmierstoffverlust oder Wellenversatz an und ermöglichen eine frühzeitige Intervention, bevor Schäden an der Lagerschalenoberfläche auftreten.

Betrieb von -52°C bis +177°C mit Fluid-Blocking-Kabeln
330103-02-10-05-02-05arbeitet im Temperaturbereich von -52 °C bis +177 °C und eignet sich somit für den Einsatz in petrochemischen Anlagen, Offshore-Plattformen und Kraftwerken. In Kombination mit FluidLoc-Kabelvarianten 330103-02-10-05-02-05verhindert das Eindringen von Flüssigkeiten entlang des Kabelwegs und gewährleistet die kontinuierliche Signalübertragung in automatisierten Überwachungssystemen.

TECHNISCHE DATEN

Wettbewerbsvorteil

Mechanische Verbindung von Sonde zu Kabel mit 330 N Zugkraft
330103-02-10-05-02-05verwendet mechanische Verriegelung mittels TipLoc und CableLoc, um eine Zugfestigkeit von 330 N zwischen Sonde und Kabel zu erreichen. Diese Konstruktion stellt sicher, dass die Verbindung 330103-02-10-05-02-05auch bei andauernden Vibrationen rotierender Maschinen fest bleibt und dadurch Signalunterbrechungen in automatisierten Überwachungssystemen wie bei Turbinen und Kompressoren reduziert werden.

50 Ω Ausgangssignal für die lineare Wellenmessung
Die 330103-02-10-05-02-05bietet ein 50 Ω-Ausgangssignal, das die Messung des linearen Weges über den gesamten 8-mm-Sondenbereich unterstützt. Mit geringer Versorgungsempfindlichkeit 330103-02-10-05-02-05gewährleistet eine konstante Signalverstärkung und erfüllt die Anforderungen nach API 670 für automatisierte Schwingungs- und Positionsregelsysteme.

Direkter Ersatz für 3300-Serie-Sonden ohne Neukalibrierung
330103-02-10-05-02-05kann andere 3300 XL 8-mm-Sonden mit vorhandenen Verlängerungskabeln ersetzen. Dadurch können automatisierte Schutzsysteme den Betrieb ohne Bankkalibrierung wiederherstellen, was Ausfallzeiten während der Wartung in der Stromerzeugung und der Prozessautomatisierung reduziert.

Betrieb von -52°C bis +177°C mit Flüssigkeitsblockierfunktion
Für raue industrielle Bedingungen konzipiert 330103-02-10-05-02-05arbeitet zuverlässig von -52°C bis +177°C. In Kombination mit FluidLoc-Kabelvarianten 330103-02-10-05-02-05verhindert eine Flüssigkeitswanderung durch die Kabelummantelung und ermöglicht einen langfristigen Einsatz in der Nähe von Öl-, Gas- oder chemischen Prozessanlagen.

Einsatz in explosionsgefährdeten Bereichen der Automatisierungstechnik mit globalen Zertifizierungen
330103-02-10-05-02-05verfügt über Zulassungen nach CSA, ATEX und IECEx, wodurch die Installation in explosionsgefährdeten oder hochriskanten Bereichen ermöglicht wird. Diese Zertifizierungen erlauben 330103-02-10-05-02-05in automatisierte Sicherheits- und Abschaltsysteme in Raffinerien, Offshore-Plattformen und petrochemischen Anlagen integriert zu werden.
