Überblick
Herkunftsort: |
USA |
Markenname: |
Bently Nevada |
Artikelnummer: |
330103-00-10-05-02-00 |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
5-7 Tage |
Zahlungsbedingungen: |
T/T |
Lieferfähigkeit: |
Auf Lager |
Ein kurzes Detail
|
Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge): |
00 mm |
|
Option für Gesamthülsehöhe (minimale Hülsehöhe): |
100 mm |
|
Gesamtlänge Option: |
0,5 Meter (1,6 Fuß) |
|
Steckverbinder- und Kabeltyp-Option: |
Miniaturkoaxialer ClickLoc-Anschluss, Standardkabel |
|
Zulassungsbehörden-Option: |
Nicht erforderlich |
|
Sensorgehäuse-Gewinde: |
M10x1 |
|
Maximale Länge des Gewindeeingriffs: |
15 mm |
|
Abmessungen: |
1,8x1,5x68cm |
|
Gewicht: |
0,05kg |
Beschreibung

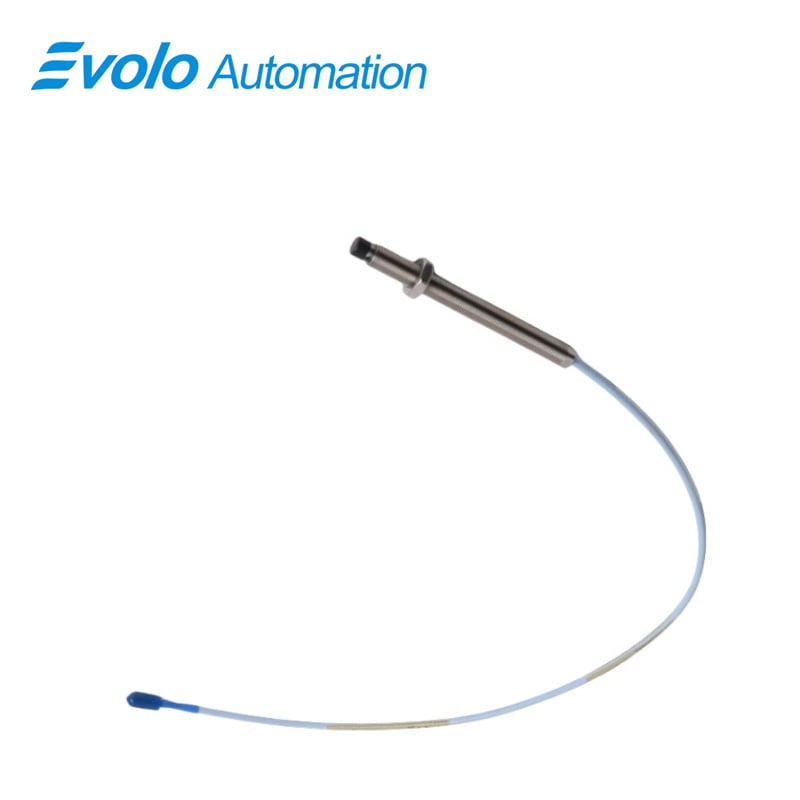

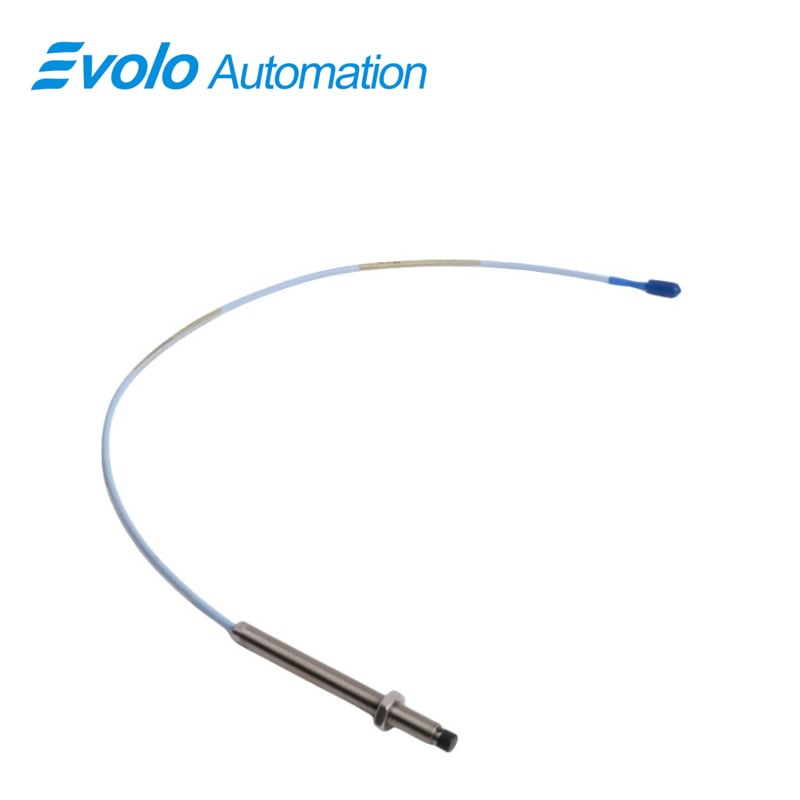

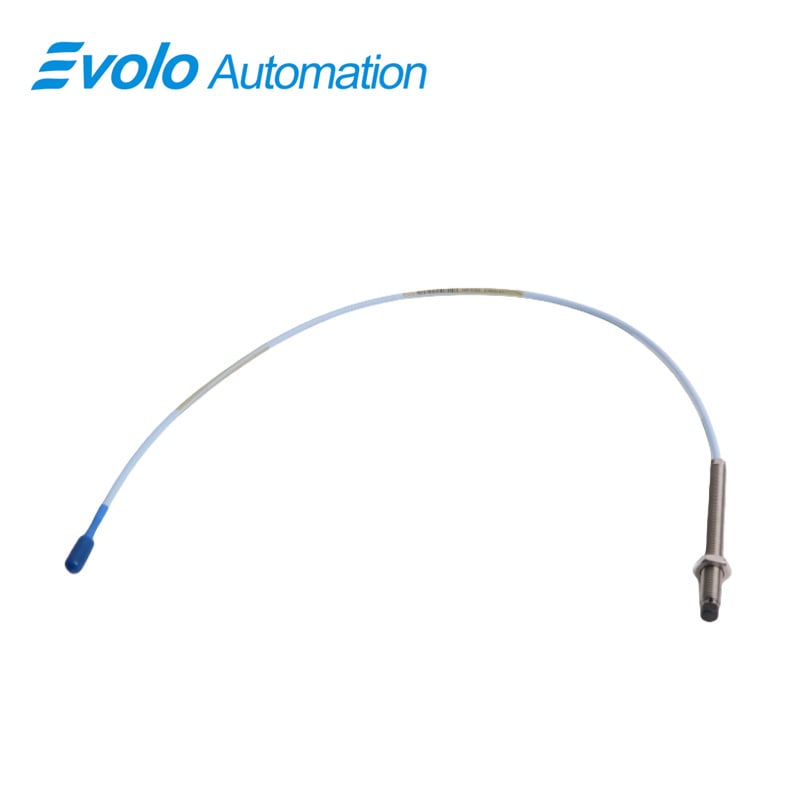

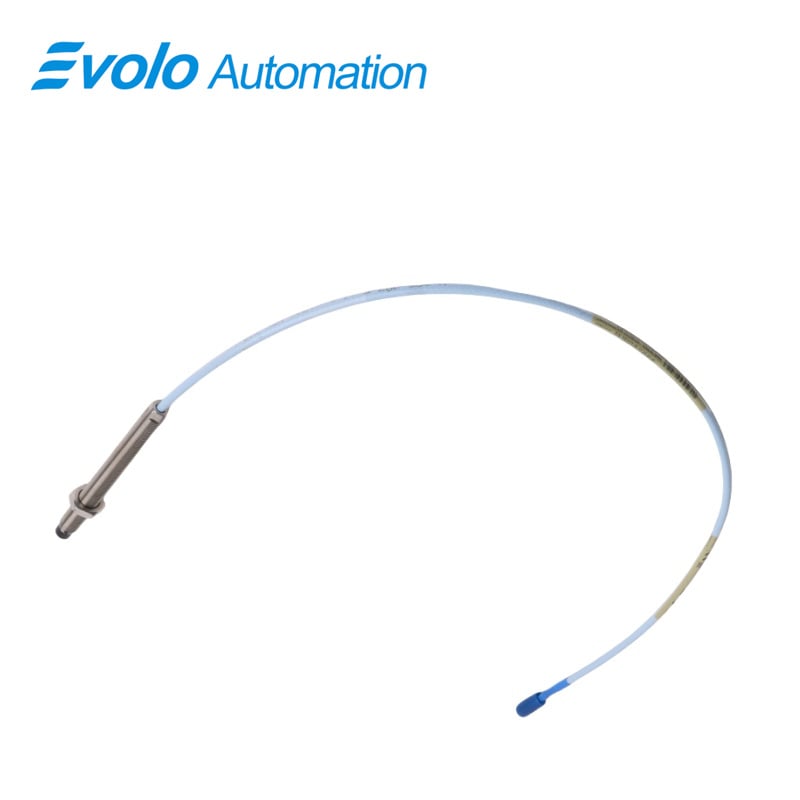

Der Näherungssensor 330103-00-10-05-02-00 3300 XL 8 mm ist ein hochpräziser Automatisierungssensor zur berührungslosen Messung von Schwingungen und Wellenverlagerungen an Maschinen mit Flüssigkeitsfilm-Lagern. Der Sensor 330103-00-10-05-02-00 verfügt über einen linearen Messbereich von 2 mm, eine Gewindebefestigung M10x1 und eine robuste Gehäuselänge von 100 mm, wodurch eine zuverlässige Integration in industrielle Steuerungssysteme gewährleistet ist. Mit einer Gesamtkabellänge von 0,5 m und einem miniaturisierten koaxialen ClickLoc-Steckverbinder bietet der Sensor 330103-00-10-05-02-00 einen stabilen Ausgangswiderstand von 50 Ω sowie eine Empfindlichkeit von weniger als 2 mV pro Versorgungsspannungsvolt und liefert somit hochgenaue Positions- und Schwingungsdaten für die automatisierte Überwachung und vorausschauende Wartung. Dieser Näherungssensor 330103-00-10-05-02-00 3300 XL 8 mm erfüllt die Zulassungen nach CSA, ATEX und IECEx und ist speziell für raue industrielle Umgebungen optimiert.
Anwendungen
Schwingungsüberwachung an Gleitlagern
Die Sonde 330103-00-10-05-02-00 misst Hochfrequenzschwingungen in Turbinen und Pumpen mit einem linearen Messbereich von 2 mm und einem Ausgangswiderstand von 50 Ω; sie speist Signale direkt in automatisierte DCS- und PLC-Systeme ein.
Axiale und Wellenpositionsmessung
Mit Gewindebefestigung M10x1 und einer Gehäuselänge von 100 mm bietet die Sonde 330103-00-10-05-02-00 eine genaue statische Positionsüberwachung, wodurch Fehlausrichtungen oder mechanische Ausfälle in automatisierten Industriemaschinen verhindert werden.
Keyphasor- und Drehzahl-Erfassung
Die Sonde 330103-00-10-05-02-00 unterstützt Keyphasor-Referenz- und Drehzahlmessung und gewährleistet so eine präzise Rotorphasenüberwachung mit einer Versorgungsempfindlichkeit von weniger als 2 mV/V in automatisierten Überwachungssystemen.
TECHNISCHE DATEN
|
Betriebs- und Lagertemperatur: |
-52 °C bis +177 °C (-62 °F bis +350 °F) |
|
Versorgungsempfindlichkeit: |
Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung |
|
Ausgangswiderstand: |
50 Ω |
|
Verlängerungskabelkapazität: |
69,9 pF/m (21,3 pF/ft) typisch |
|
Feldverdrahtung: |
0,2 bis 1,5 mm² (16 bis 24 AWG) |
|
Linearer Messbereich: |
2 mm (80 mils) |
Wettbewerbsvorteil
Automatisierungs-fähiges Design
Der ClickLoc-Stecker und das optionale FluidLoc-Kabel der Sonde 330103-00-10-05-02-00 ermöglichen eine direkte Integration in SCADA- und DCS-Systeme ohne zusätzliche Kalibrierung.
Hohe Genauigkeit und Stabilität
Betriebstemperatur von −52 °C bis +177 °C , bietet die Sonde 330103-00-10-05-02-00 konsistente Messergebnisse unter extremen industriellen Bedingungen.
Robust und zuverlässig
Die TipLoc-Formgebung und das CableLoc-Design mit einer Zugfestigkeit von 330 N gewährleisten mechanische Robustheit und langfristige Zuverlässigkeit für Automatisierungsanwendungen.
Vollständige Austauschbarkeit
Die Sonde 330103-00-10-05-02-00 der Serie 3300 XL mit 8 mm Durchmesser ist abwärtskompatibel mit anderen Sonden der Serie 3300, sodass problemlos Aufrüstungen und Austausche ohne Neukalibrierung des Systems vorgenommen werden können.
