330103-00-04-15-02-CN 3300 XL 8-mm-Näherungssensoren

Überblick

Herkunftsort:	USA
Markenname:	Bently Nevada
Modellnummer:	330103-00-04-15-02-CN
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Ein kurzes Detail

Beschreibung

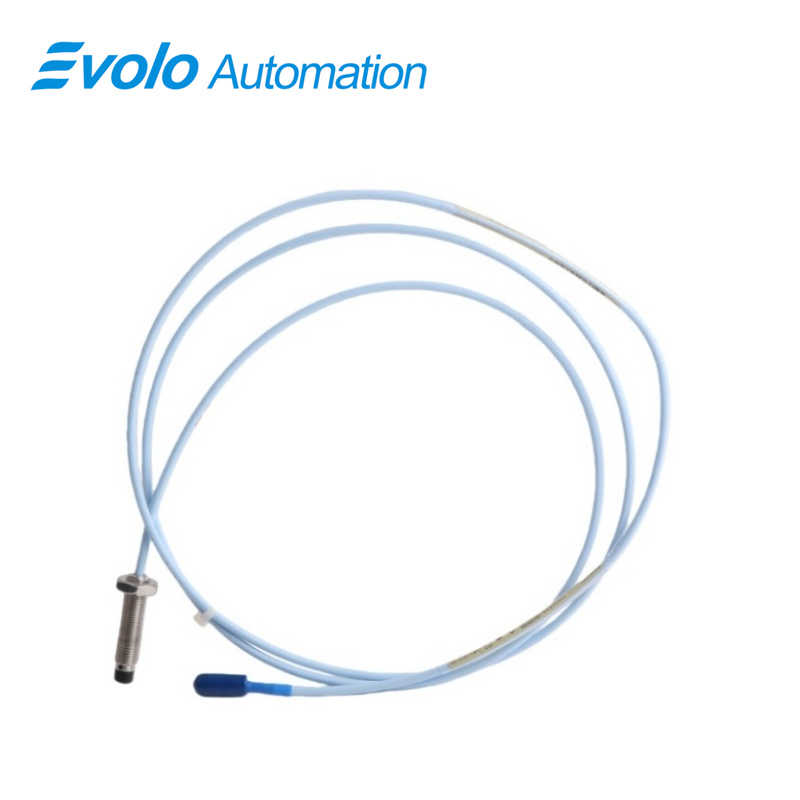

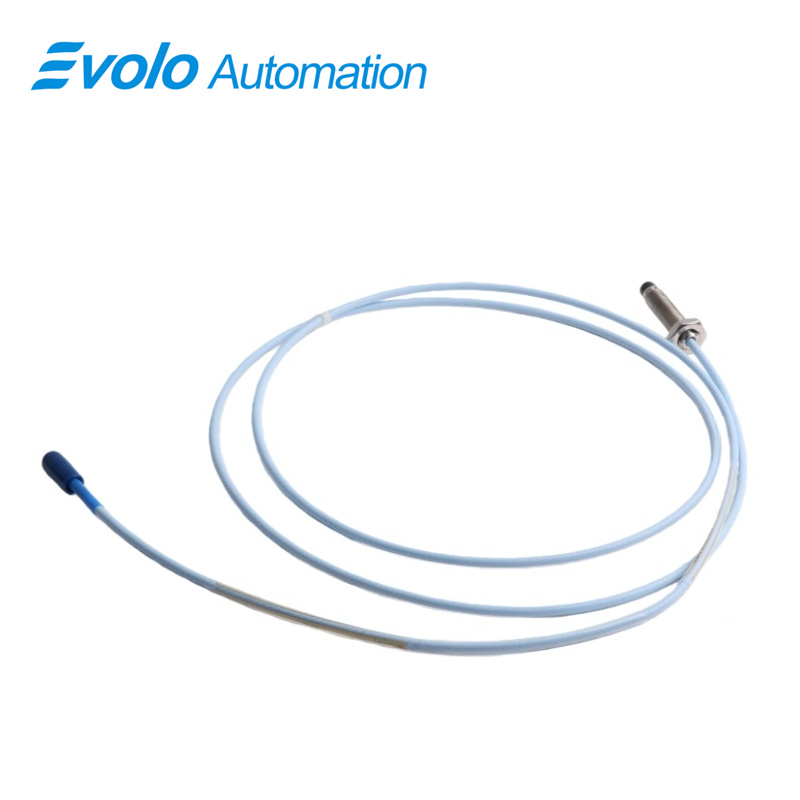

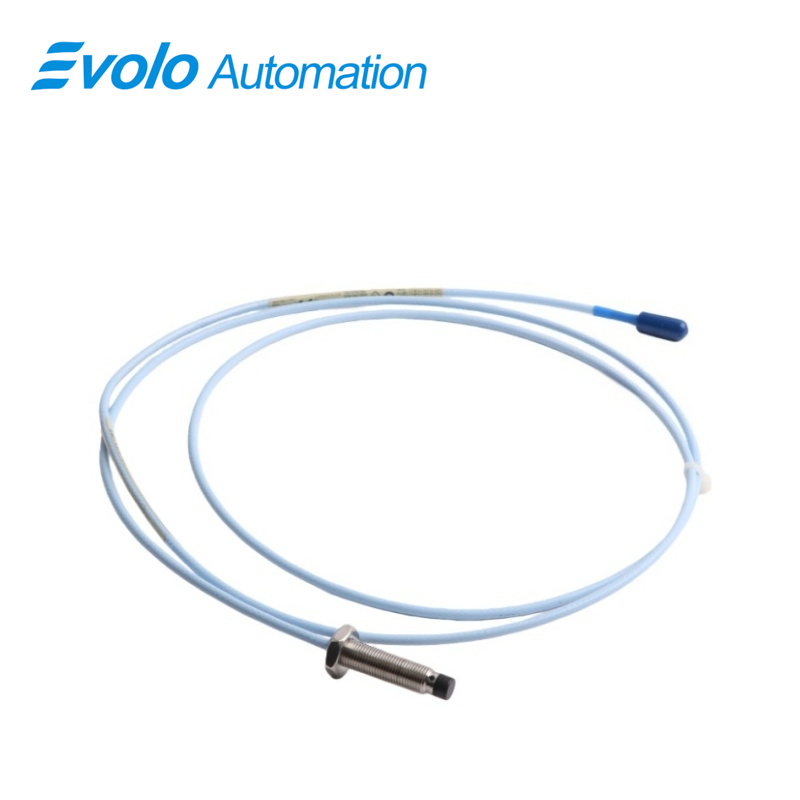

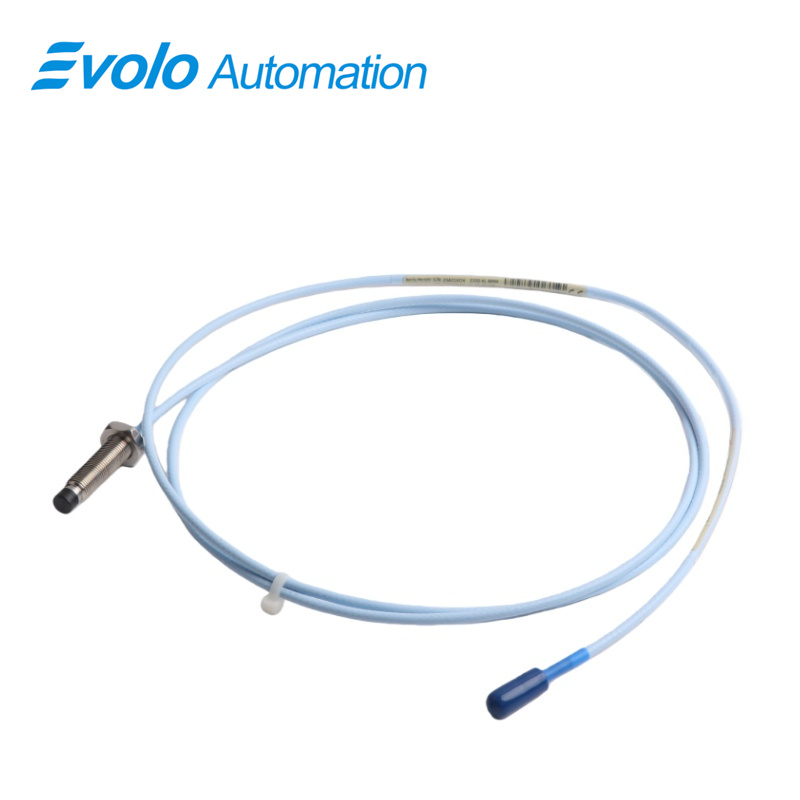

330103-00-04-15-02-CN ist ein 3300 XL 8 mm Näherungssensor, der für die Überwachung automatisierter Maschinen konzipiert ist, bei der genaue Daten zur Wellenbewegung erforderlich sind. 330103-00-04-15-02-CN wandelt den Abstand zwischen der Sensorspitze und einer leitfähigen Oberfläche in ein proportionales Spannungssignal um, wodurch Automatisierungssysteme sowohl Positions- als auch Vibrationsdaten verarbeiten können. Mit einem definierten linearen Messbereich von 2 mm und einem Ausgangswiderstand von 50 Ω 330103-00-04-15-02-CN liefert er klare Verschiebungssignale für Steuerungsrahmen und Schutzlogik.

Der Sensorkörper von 330103-00-04-15-02-CN verwendet ein M10×1-Gewinde mit einer maximalen Gewindelänge von 15 mm und einer minimalen Gehäuselänge von 40 mm, wodurch eine direkte Montage in unmittelbarer Nähe von Lagern und Wellen in kompakten Automatisierungsanlagen möglich ist. Eine gesamte Sondelänge von 1,5 Metern ermöglicht eine flexible Verlegung zu Überwachungsschränken. Der miniaturisierte koaxiale ClickLoc-Stecker und das Standardkabel gewährleisten eine sichere elektrische Verbindung, während die typische Kapazität des Verlängerungskabels von 69,9 pF/m ein konsistentes Signaverhalten unterstützt.

Zugelassen für Betriebs- und Lagerungstemperaturen von −52 °C bis +177 °C, 330103-00-04-15-02-CN unterstützt automatisierte Anlagen bei kaltem Start und Hochtemperaturprozessen. Die Zulassungen durch CSA, ATEX und IECEx erlauben 330103-00-04-15-02-CN den Einsatz in automatisierten Systemen innerhalb explosionsgefährdeter industrieller Umgebungen wie Kraftwerken sowie Anlagen der Öl-, Gas- und petrochemischen Industrie.

Anwendungen

Wellenschwingungsüberwachung in automatisierten rotierenden Maschinen
330103-00-04-15-02-CN wird in der Nähe rotierender Wellen montiert, um die Schwingungsverschiebung innerhalb eines linearen Bereichs von 2 mm in ein proportionales Spannungssignal umzuwandeln. Der Ausgangswiderstand von 50 Ω ermöglicht es 330103-00-04-15-02-CN klare Signale an automatisierte Überwachungsschränke zu übertragen, die bei Turbinen, Kompressoren und großen Motoren eingesetzt werden.

Axiale Positionserfassung für Axiallagersysteme
Durch Aufrechterhalten einer Versorgungsempfindlichkeit unter 2 mV pro Volt 330103-00-04-15-02-CN wird eine präzise axiale Positionserfassung in Axiallagern unterstützt. Der M10x1-Gewindefühlerkörper und die maximale Gewindeeingriffstiefe von 15 mm ermöglichen es 330103-00-04-15-02-CN genau innerhalb von Lagergehäusen positioniert zu werden.

Drehzahl- und Phasenreferenzeingang für Automatisierungssysteme
Die gesteuerte Kabelkapazität des Verlängerungskabels von 69,9 pF/m ermöglicht es 330103-00-04-15-02-CN wiederholbare Wellenformsignale für Drehzahl- und Phasenreferenzberechnungen in automatisierten Schutz- und Steuerungssystemen bereitzustellen.

Zustandsüberwachung in klassifizierten industriellen Bereichen
Mit CSA-, ATEX- und IECEx-Zulassungen, 330103-00-04-15-02-CN wird in Automatisierungseinheiten für Öl, Gas und Petrochemie eingesetzt, bei denen Vibrations- und Positionsdaten in explosionsgefährdeten Bereichen erfasst werden müssen.

Spezifikationen

Wettbewerbsvorteil

Direkte Montage in kompakten Maschinenstrukturen
Die ungewindete Länge von 0 mm und die minimale Gehäuselänge von 40 mm ermöglichen es, 330103-00-04-15-02-CN die Sensoren nahe an Wellen ohne Abstandshalter zu montieren und so kompakte Anordnungen um Lager und Dichtungen zu unterstützen.

Unterstützung langer Kabelverlegung in Automatisierungsschränken
Die Sondelänge von 1,5 Metern ermöglicht es, 330103-00-04-15-02-CN die Überwachungsschränke ohne zusätzliche Übergangsstellen zu erreichen und dadurch die Anzahl der Verbindungspunkte bei automatisierten Installationen zu reduzieren.

Betrieb über einen weiten Temperaturbereich
Bewertet von −52 °C bis +177 °C, 330103-00-04-15-02-CN unterstützt die Sensoren automatisierte Anlagen sowohl bei kalten Startbedingungen als auch beim Betrieb bei hohen Prozesstemperaturen.

Sichere elektrische Verbindung bei Maschinenvibration
Der miniaturisierte koaxiale ClickLoc-Steckverbinder stellt sicher, dass 330103-00-04-15-02-CN während kontinuierlicher Maschinenvibration elektrisch verbunden bleibt und einen ununterbrochenen Signalfluss zu Automatisierungssystemen gewährleistet.
